شرح الموضوع
التعديل (التضمين) (Modulation):
يعرف التعديل بأنه تحميل إشارة المعلومات على إشارة أخرى ذات تردد عالي وذلك بهدف إرسالها إلى مسافات بعيده أو لنقلها بدون تأثير موجات التشويش والضجيج الخارجية . وسنصادف عدة أشكال لتحميل الإشارة :
- كل من إشارتي المعلومات والحامل تمثيلية. (التعديل)
- إشارة المعلومات رقمية والحامل تمثيلية. (الإقفال)
- كلا الإشارتين رقميتين .
تعديل الاتساع :
يتغير اتساع الإشارة (الراديوية) الحاملة تبعا لتغيرات إشارة المعلومات (الإشارة السمعية). يمكن مصادفة ثلاث حالات:
- معامل التعديل < 1
- معامل التعديل = 1
- معامل التعديل > 1
خطوات رسم الموجة المعدلة:
- رسم الإشارة الحاملة (carrier) .
- رسم إشارة المعلومات (الإشارة السمعية).
- رسم إشارة مناظرة لإشارة المعلومات (مع محور الزمن).
- تعبئة المساحة المحصورة بإشارة الحامل.
تعديل التردد :
يتغير تردد الإشارة (الراديوية) الحاملة تبعا للتغيرات في موجة المعلومات.
ترسم إشارة التعديل الترددي بإتباع الخطوات التالية:
- رسم الإشارة الحاملة (carrier) حسب الطريقة التي تعلمتها سابقا.
- رسم إشارة المعلومات (الإشارة السمعية) .

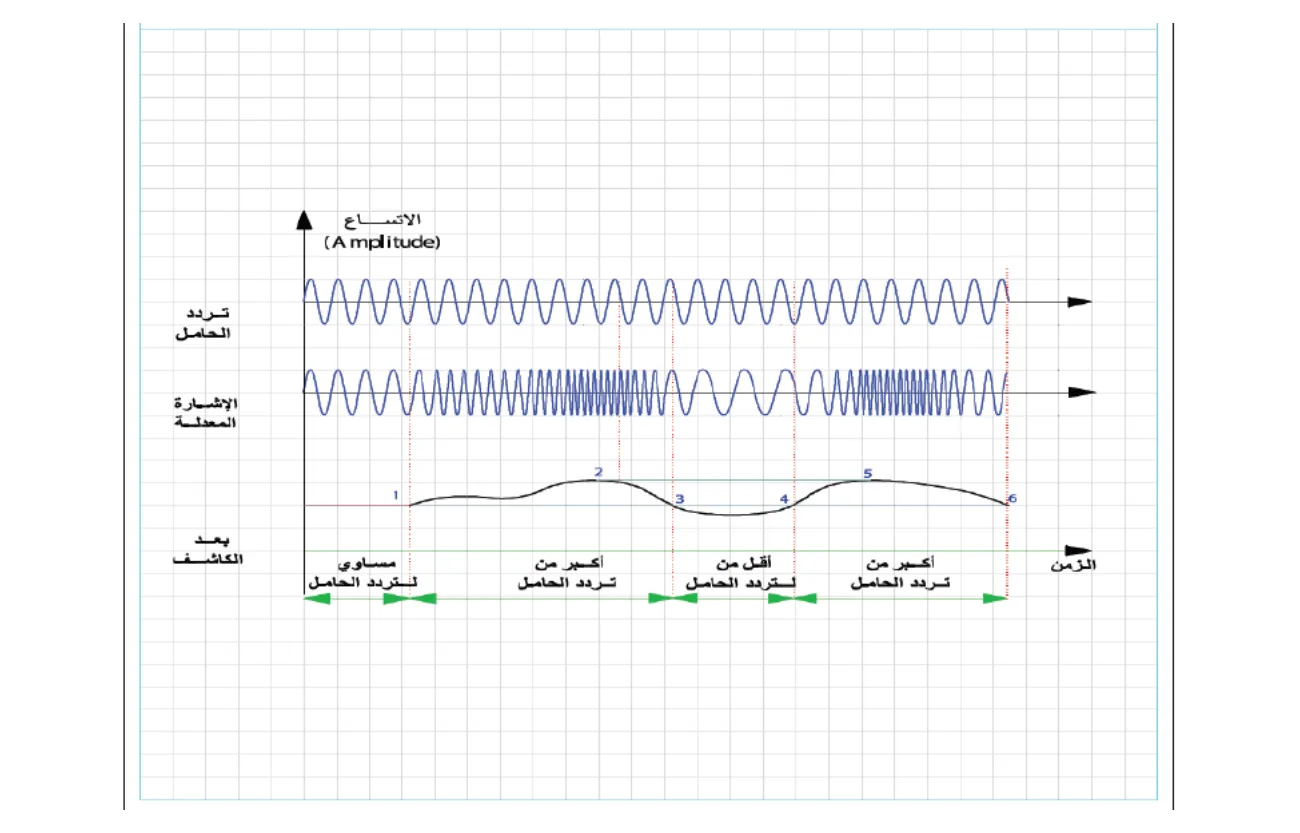

- رسم الإشارة المعدلة (المحملة على إشارة التردد العالي) مع تغيير تردد الإشارة تبعا لتغيير اتساع إشارة المعلومات .
تمرين (5 - 1)

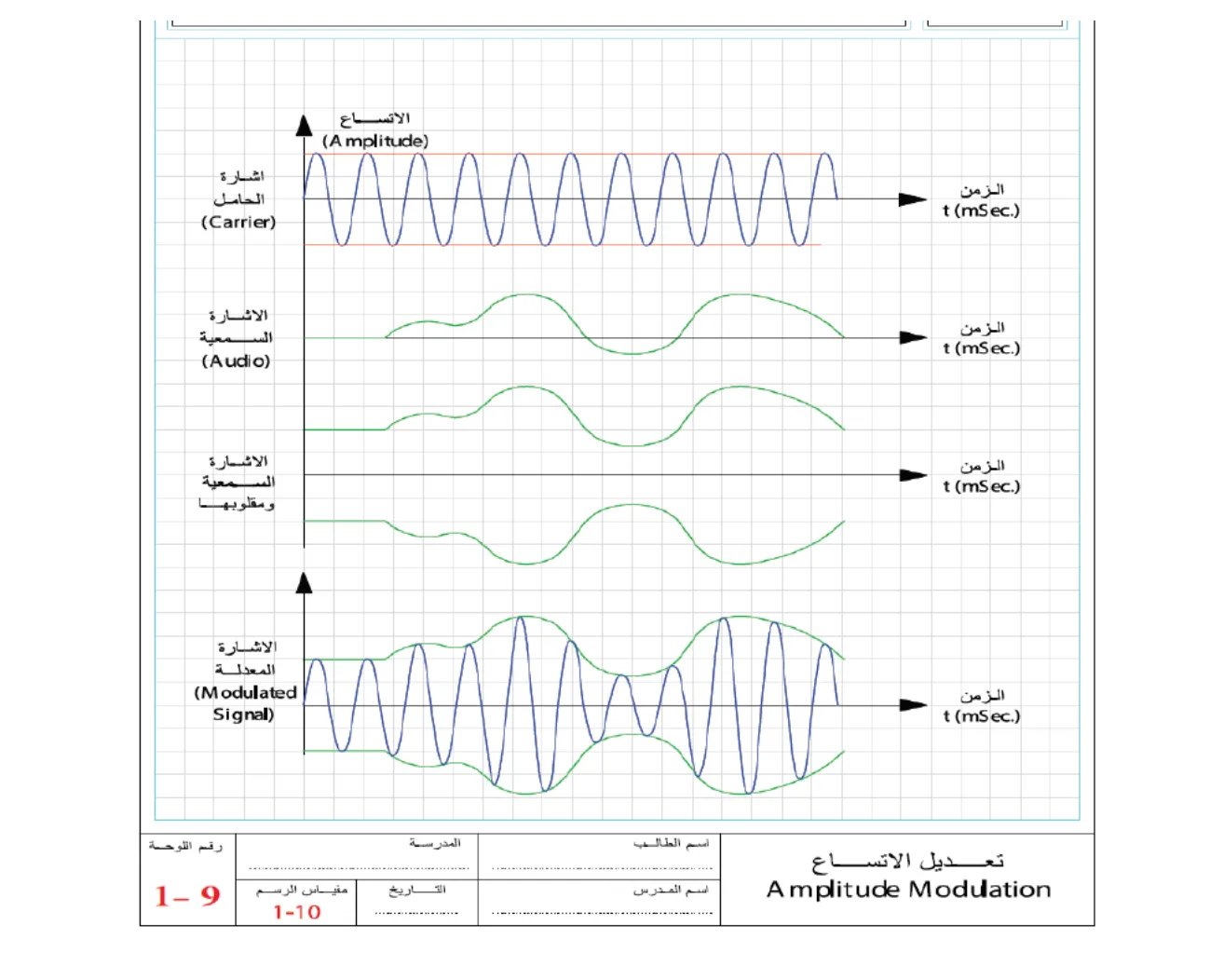

يبين الشكل إشارة الحامل وإشارة المعلومات لإشارة تعديل اتساع يطلب استنتاج شكل الاشارة المعدلة .
| اسم الطالب | المدرسة | رقم اللوحة | |
|---|---|---|---|
| اسم المدرس | التاريخ | مقياس الرسم | 1-9 |
تمرين (5 - 2)
يبين الشكل الاشارات في المراحل المختلفة لكاشف التعديل الترددي حيث لاحظ الاشارة المعدلة واشارة الحامل واستنتاج اشارة المعلومات .
الهوائيات (Antennas) والعناصر الصوتية :

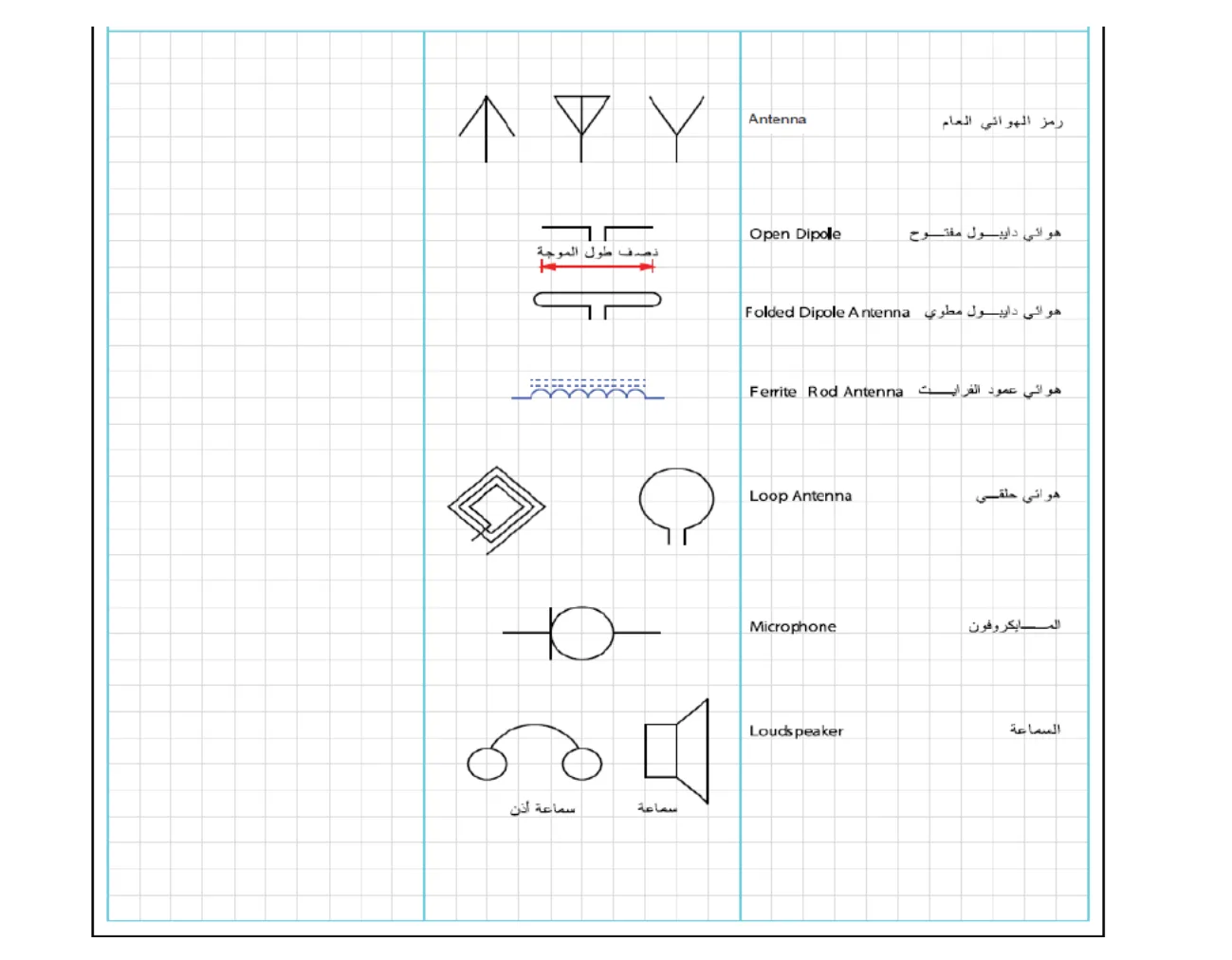

يبين الشكل الرموز المختلفة للهوائيات :
- الرمز العام للهوائي
- هوائي الدايبول المفتوح المستخدم في الاستقبال التلفازي
- هوائي الدايبول المطوي المستخدم في الاستقبال التلفازي والاذاعي FM في مجال الترددات العالية جدا .
- هوائي عمود الفرايت المستخدم في أجهزة الاستقبال الإذاعي التي تعمل على (AM) .
- الهوائي الحلقي (الإطاري) .
- المايكروفون (Microphone) .
- السماعة (Loudspeaker) .
تمرين (5 - 3)
الشكل الاتي يبين رموز الهوائيات المختلفة أرسم هذه الهوائيات بمقياس رسم مناسب.
جميع الرموز مطلوبة للحفظ
تمرين (5 - 4)
الشكل يبين الرموز المستخدمة في الشبكات الهاتفية الأرضية، ارسم هذه الرموز بمقياس رسم مناسب .
جميع الرموز مطلوبة للحفظ
| مقسم موجود | |
| مقسم جديد | |
| حدود منطقة المقسم | |
| حدود منطقة الكابينة | |
| منهل سينشئ بغطاء معدني مربع | |
| منهل سينشئ بغطاء معدني مستدير | |
| منهل موجود بغطاء معدني مربع | |
| منهل موجود بغطاء معدني مستدير | |
| كابينة ستنشئ | |
| كابينة موجودة |
تمرين (5 - 5)
- خط مواسير كابل سينشأ
- خط مواسير كابل موجود
- خط كابل مدفون مباشرة
- خط مواسير المياه W
- خط مواسير المجاري S
- خط كابل الكهرباء E
- ماسورة كابل فارغة
- ماسورة كابل مشغولة
- عدد خطوط الكابل = 600
- قطر موصلات الكابل = 0.5 ملم
- عدد الخطوط المشغولة = 400
- المسافة بين المنهلين = 40 متر
- 6 مواسير كابل، 3 منها مشغولة، 3 فارغة
مقدمة نظرية:
من أهم تطبيقات الترانزستور عمله كمكبر حيث يعمل على تكبير الإشارة الداخلة له بمقدار يختلف تبعا لنوع الترانزستور المستخدم وطبيعة الدارة المستخدمة والتطبيق الذي من اجله صممت الدارة . وحتى يعمل الترانزستور كمكبر لا بد من توفير جهود الانحياز المناسبة بحيث تكون وصلة القاعدة - الباعث ثنائي القطبية ذات انحياز امامي فيما تكون وصلة القاعدة - المجمع ذات انحياز عكسي . وتصنع الشركات الصانعة الترانزستورات تبعا للتطبيق المراد استخدامه فيها وبالتالي تميز الترانزستورات بأرقام ورموز للتعرف على الترانزستور وتطبيقاته من خلال كتب المواصفات. لتشغيل الترانزستور ثنائي القطبية (Bipolar Junction Transistor) أو ما يطلق عليه اختصار (BJT) كمكبر، هناك ثلاث تشكيلات تختلف عن الأخرى في شكل الدارة المكونة لها وبالتالي تختلف مواصفات كل تشكيلة عن الأخرى . ومن هنا كان لكل تشكيلة تطبيقاتها الخاصة:
تشكيلات الترانزستور كمكبر:
- تشكيلة الباعث المشترك (Common Emitter configuration) وتمتاز هذه التشكيلة بأنها تكبر كل من إشارتي الجهد والتيار وتقلب طور إشارة الدخل بحيث يكون فرق طور بين كل من إشارة الدخل والخرج ما مقداره 180° .
- تشكيلة المجمع المشترك (Common Collector Configuration) تمتاز هذه التشكيلة بتكبير تيار ولكن تكبير الجهد يقارب الواحد الصحيح كما أنه لا يوجد فرق طور بين اشارة الدخل والخرج .
- تشكيلة القاعدة المشتركة (Common Base configuration) وتمتاز هذه التشكيلة بتكبير جهد عالي فيما يكون تكبير التيار مساويا للواحد تقريبا ولا يوجد فرق طور بين كل من اشارة الدخل والخرج.
عند رسم هذه التشكيلات يجب الانتباه إلى ما يلي:
- مراعاة الأبعاد المعيارية للعناصر المختلفة كما تعلمتها سابقا .
- تناسق ترتيب العناصر على اللوحة .
- توضيح مدخل ومخرج الدارة .
- تحديد قطبية التغذية المستمرة وجهود الانحياز .
- توضيح نقاط التقاطع بشكل واضح .
- الانتباه لنوعية الترانزستور إذا كان من نوع (NPN) أو (PNP) وقطبية التغذية والمكثفات تبعا لذلك .
تمرين (6 - 5)

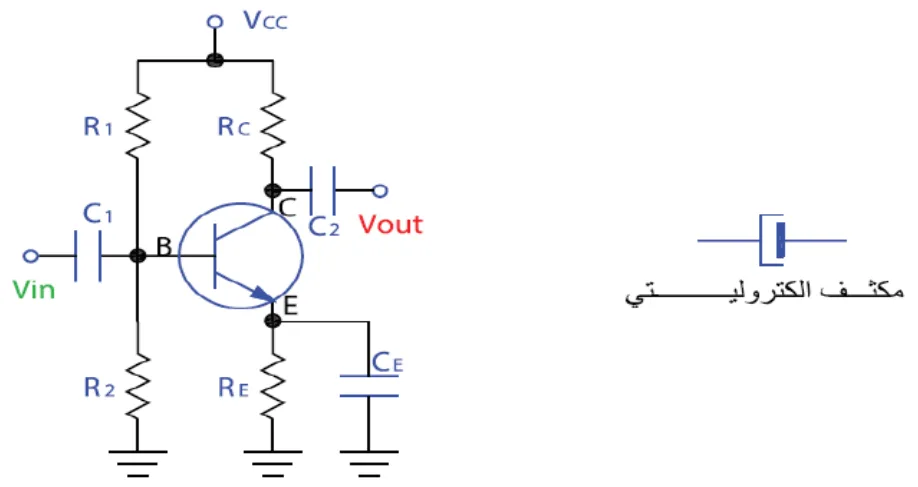

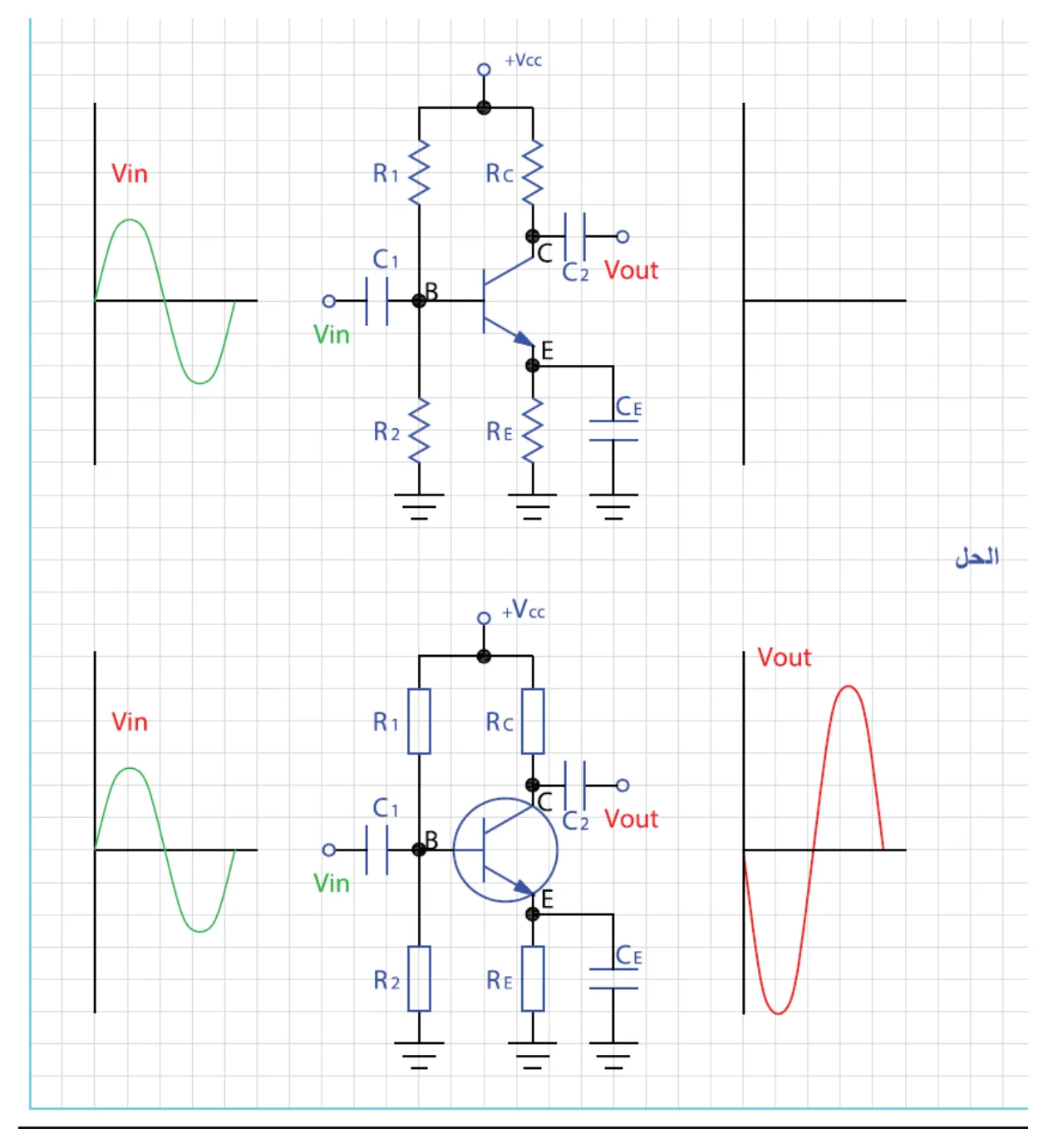

يبين الشكل دارة تشكيلة باعث مشترك وشكل اشارة الدخل . أعد رسم هذه الدارة باستخدام رموز أخرى للمقاومات والترانزستورات واستنتج الشكل العام لاشارة الخرج اذا علمت أن الدارة تكبر اشارة الجهد وتقلب طور الاشارة.
تمرین (7-5) يبين الشكل تشكيلة مجمع مشترك وشكل اشارة الدخل. أعد رسم هذه الدارة مستبدلا رموز المقاومات والترانستور برموز بديلة واستنتج الشكل العام لاشارة الخرج اذا علمت أن الدارة مقدار تكبير الجهد يساوي الواحد وفرق الطور يساوي صفر.
Vin, Vcc, R1, C1, B, C, E, R2, RE, C2, Vout تمرین (8-5) يبين الشكل تشكيلة قاعدة مشتركة أعد رسم الدارة وارسم شكل اشارة الخرج اذا علمت ان تكبير الجهد أكبر من واحد وفرق الطور يساوي صفر.
Vin, Vcc, R1, Rc, C2, Vout, B, C, E, R2, CE, C1, RE
#### الاكتفاء بمهارة الرسم
لتحقيق تكبير بمقدار معين نلجأ في كثير من الأحيان إلى وصل مرحلتين أو أكثر بحيث يتم توصيل مخرج مرحلة التكبير الأولى مع مدخل مرحلة التكبير التالية ليتم الحصول على مقدار التكبير المطلوب. وغالبا ما يكون الربط المباشر لمراحل التكبير (أي بدون أي وسيلة ربط) غير ممكنا وذلك لعدة أسباب أهمها عدم توافق ممانعة خرج مرحلة الإخراج مع ممانعة دخل المرحلة التالية، فبالتالي وللحصول على أفضل نقل للقدرة من مرحلة إلى الأخرى يتم إضافة عناصر بين المرحلتين لتوفيق الممانعات وفي بعض الأحيان لعزل مركبة التيار المستمر بين المرحلتين. يوجد عدة طرق لربط مراحل التكبير الترانستورية أهمها:
- الربط باستخدام مكثف ومقاومة:
يبين التكمرين (2-20) طريقة ربط مرحلتي تكبير باعث مشترك (NPN)، تمتاز هذه الطريقة بعزل مرحلتي التكبير من ناحية التيار المستمر حيث يمنع المكثف مرور التيار المستمر.
- الربط باستخدام المحول:
تمتاز هذه الطريقة بتمرير اكبر قدر من الطاقة من المرحلة الأولى إلى اللاحقة وذلك بسبب توفيق الممانعات كما ذكر سابقا الا ان هذه الطريقة تحتاج لمحولت ثقيلة وكبيرة نسبيا مقارنه بالطريقة الأولى وتستخدم كثيرا في ربط مكبرات التردد البيني حيث تستخدم محولات ذات قلب من الفرايت عند الترددات العالية. يبين التمرين (2-21) طريقة الربط هذه.

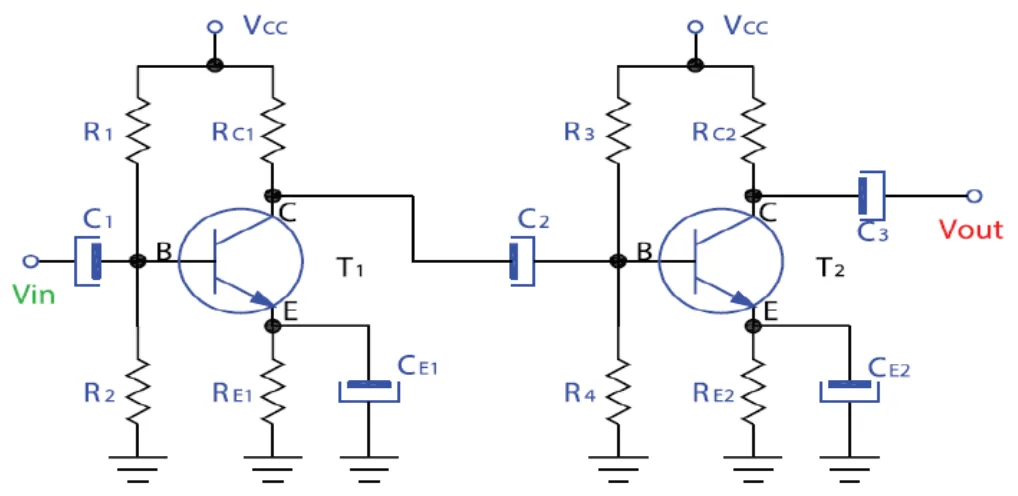

تمرین (9-5) يبين الشكل أدناه مكبر باعث مشترك مرحلة واحدة استخدام طريقة الربط بواسطة مكثف لتوصيل مرحلتين متتاليتين استبدل المكثفات الكتروليتية مع الانتباه لقطبيتها.
Vcc, R1, Rc, C2, Vout, Vin, C1, B, E, R2, RE, CE, مكثف الكتروليتي الحل:
Vcc, R1, RC1, C2, R3, RC2, C3, Vout, Vin, C1, B, T1, C, E, T2, R2, RE1, CE1, R4, RE2, CE2
مكبرات الترانستورية العملية
عدم حفظ الشكل والاكتفاء بمهارة الرسم
- مكبر سمعي أولي (Pre-Amplifier):
يعمل هذا المكبر كمكبر إشارة صغيرة بحيث يضخم الإشارة الصغيرة التي تصل من المايكروفون أو الكاشف في جهاز الاستقبال الإذاعي وتتصل عادة بمقاومة متغيرة للتحكم بشدة الإشارة (شدة الصوت في الأجهزة السمعية). يبين الشكل في التمرين (2-22) مكبر أوليا حيث يطلب في التمرين إعادة الرسم وذلك في المنطقة المخصصة له تماما حيث سيتم استخدام نفس اللوحة للتمرين التالي.
- مكبر دفع - جذب (Push Pull Amplifier):
يستخدم في هذا النوع من المكبرات ترانستور متتامين احدهما (NPN) والآخر (PNP) حيث يعملان معا على كمضخم قدرة في المرحلة النهائية قبل السماعة. يبين الشكل تمرين (2-23) هذا المكبر حيث يطلب أيضا رسمه ومن ثم توصيله مع المكبر الأولي بحيث يتم تجميع مكبر متكامل من ثلاث ترانستورات.
- المكبرات السمعية التي تستخدم الدارات المتكاملة:
نتيجة للتطور السريع في مجال تصنيع العناصر الالكترونية من المواد شبه الموصلة فقد ظهرت تقنية الدارات المتكاملة بحيث يمكن دمج العديد من العناصر ضمن قطعة واحدة تسمى الدارات المتكاملة (Integrated Circuit). وتستخدم مكبرات سمعية بدارة متكاملة واحدة. يبين تمرين (2-24) مكبرا سمعيا يستخدم الدارة المتكاملة (LM386) ومجموعة من العناصر الملحقة والمكملة لعمل الدارة من مقاومات ومكثفات ومقاومة التحكم بشدة الصوت. تغذى الدارة بمصدر جهد مستمر 6 فولت.
تمرین (10-5) يبين الشكل دارة مكبر أولي سمعي لجهاز استقبال إذاعي حيث يظهر مفتاح التحكم بشدة الصوت (المقاومة المتغيرة) أما محول الربط فيديو أيضا داخل المربع باللون الأزرق أعد رسم هذا المكبر.
AFT1, 1, 2, Rv, C3, T3, RB1, RB2, C2, 3, RE, C1, 4

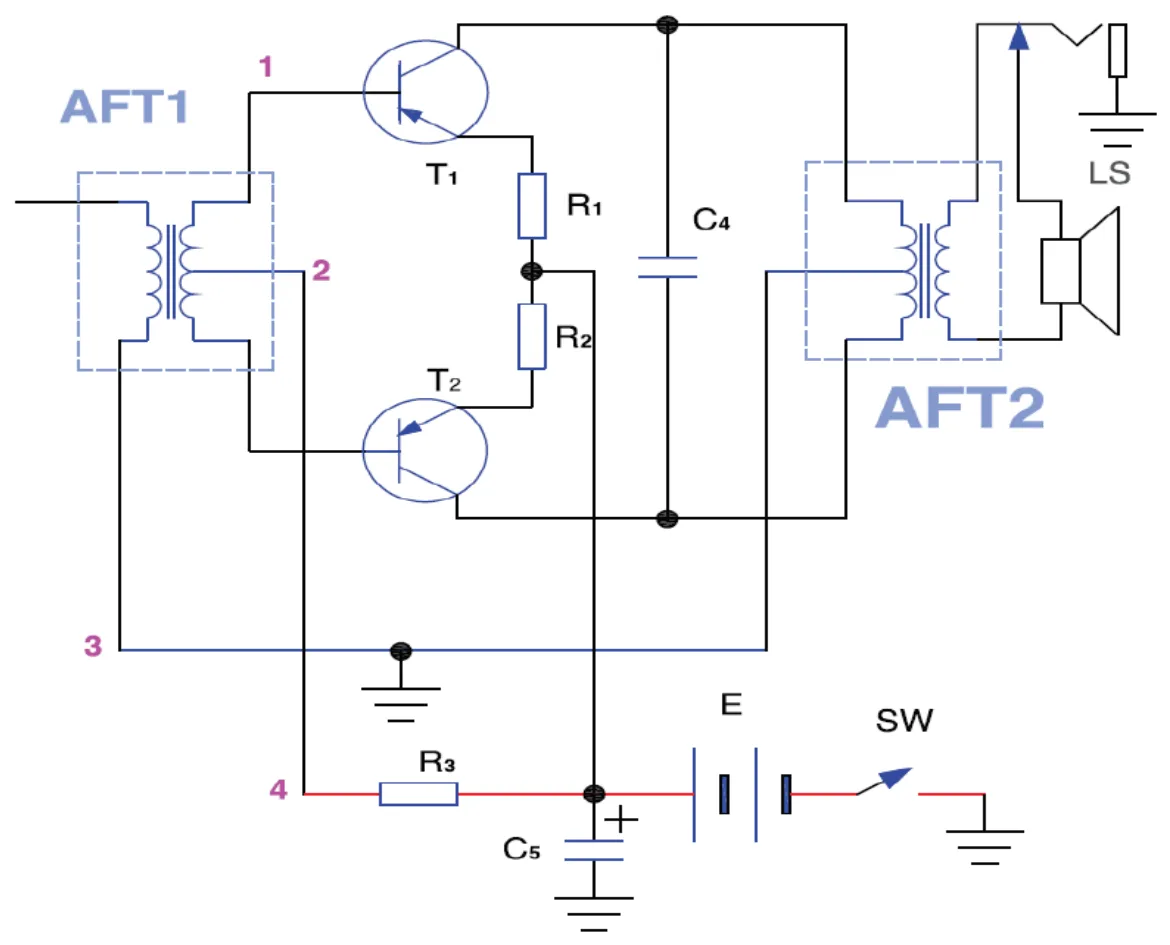

تمرین (11-5) يبين الشكل أدناه مكبر دفع جذب بمرحلة التكبير النهائي لمستقبل إذاعي أعد رسم هذا المخطط.
AFT1, 1, T1, R1, C4, 2, T2, R2, AFT2, LS, 3, 4, R3, C5, E, SW
تمرین (12-5) يبين الشكل أدناه دارة مكبر اخراج سمعي يستخدم دارة متكاملة.
C4, 100μ, C6, 100n, SW, 6V, C7, 220μ, C5, 470n, R1, 10Ω, LM386, 8, 5, 4, 7, 3, 2, C2, 10μ, C3, 10μ, C1, 470n, P, 60K, Log, R1, 470K, Input, 1, 5, 6, 4, 7, 3, 2, 3.5, 60°, R0.10
تمرین (13-5) رتب العناصر في التمرين السابق الخاص بمكبر اشارة التردد السمعي ضمن جدول كما هو مبين في الشكل أدناه
| رمز العنصر | اسمه | قيمته |
|---|---|---|
| C1 | مكثف غير قطبي | 470 nano - Farad |
المخططات التمثيلية
مقدمة:
لتسهيل فهم الدارات والأنظمة الكهربائية تستخدم مخططات توضح طريقة عملها والاجزاء والعناصر التي تتكون منها، وتقدم هذه المخططات ارشادات هامة للفنيين في كيفية تركيب هذا النظام وتشغيله وضبطه كما تقدم ارشادات لكيفية تشخيص الاعطال وصيانتها ومن هذه المخططات:
- المخطط الصندوقي (Block Diagram)
- المخطط الوظيفي (Functional Diagram)
- المخطط التفصيلي (Schematic Diagram)
4. مخطط التوصيلات
ولكل نوع من هذه المخططات استخدامه في الأنظمة الالكترونية وتوضح هذه المخططات من قبل مصممي هذه الدارات ومن قبل الشركات الصانعة. ولفهم هذه الأنواع من المخططات سندرس دارة التغذية Power supply وكيفية تمثيلها من قبل كل من انواع المخططات السابقة.
المخطط الصندوقي:
يوضح المخطط الصندوقي النظام بشكل كامل ويقسم الى وحدات او انظمة متكاملة فرعية موضحا تتابع هذه الانظمة واتصالها بعضها ببعض.
- عناصر المخطط الصندوقي:
- المربع: ويمثل الوحدة المتكاملة او النظام الفرعي المتكامل التي يراد تمثيلها ويمكن ان يوضح اسم الوحدة في داخل المربع او تعطي ارقاما ليوضح اسماءها في جداول ترفق مع المخطط ويمكن ان يستخدم رموز الوحدات بدلا من اسمها.
- السهم: ويحدد تتابع الوحدات واعتمادها على بعضها البعض ويمكن للسهم ان يرسم باتجاهين دالا على ان الوحدات تقع ضمن نفس المستوى او ان علاقته ببعضه البعض متبادلة.
المخطط الوظيفي:
في المخطط الوظيفي يتم تمثيل النظام عن طريق تقسيمه الى وحدات وظيفة كما توضح شكل وقيم الاشارات الكهربائية الناتجة عن كل وحدة مما يسهل من الفحص وتتبع الأخطاء. وقد يوضح في المخطط الوظيفي بعض العناصر التي تتكون منها بعض وحدات النظام.
- عناصر المخطط الوظيفي:
- الوحدة الوظيفية: وهي وحدة متكاملة تقوم بوظيفة معينة في النظام وقد يعبر عنها بمربع او برمز تلك الوحدة.
- الاسهم: توضح علاقة هذه الوحدات بعضها ببعض وان مخرج وحدة ما هو مدخل لوحدة اخرى.
- اشارت المخارج: يوضح فيها شكل مخرج كل وحدة بناءً على وظيفتها.
المخططات التفصيلية:
في هذا النوع يتم توضيح جميع العناصر المكونة للنظام او للوحدات الرئيسية المكونة له وذلك باستخدام رموز العناصر والقطع الاساسية ويتم اعطاء كل رمز رقم معين ليوضح قيمة ونوعه في جدول مرفق مع المخطط كما في الشكل.
- عناصر المخطط التفصيلي:
- العنصر: ويمثل برمزه الالكتروني موضحا عليه اطراف توصيله واسماء هذه الاطراف ويكتب بجانب كل عنصر قيمته او نوعه او يعطي رمزا ورقما معينا ليوضح بعد ذلك معلومات اضافية عنه في جدول مرفق.
- خطوط التوصيل: وهي عبارة عن خطوط توضح اتصال الاطراف بعضها ببعض وقد يوضح عليها اتجاه سير التيار الكهربائي او جهد هذا الخط.
مخطط التوصيلات:
في هذا النوع من المخططات يتم توضيح التوصيلات السلكية بين الأنظمة المختلفة حيث توضح هذه المخططات ألوان هذه التوصيلات ووظيفة كل سلك فيها.
- عناصر مخطط التوصيلات:
- النظام: يوضح النظام المتكامل المراد ايصال التمديدات السلكية له.
- نقاط التوصيل: يوضح عليها اسماء نقاط التوصيل او الوان اسلاك التوصيل ويوضح ايضا جهود تلك النقاط ووظيفتها.
تمرین (14-5) يبين الشكل طرق ترميز اهم التطبيقات الخاصة بمكبرات العمليات باستخدام المربعات المستخدمة في المخططات الصندوقية. أعد رسم هذه الرموز.
المخططات التمثيلية حفظ الرموز
| مفاضل | Differentiator | |
| مكامل | Integrator | |
| مكبر جامع | Adder | |
| مكبر طارح | Subtractor | |
| مذبذب متعدد الاهتزاز | Astable Multivibrator | |
| الرمز العام للمكبر | Amplifiers | |
| المكبر التفاضلي | Operational Amplifier |
- المكبرات الأخرى:
مكبر اشارة التردد السمعي AF مكبر اشارة التردد الراديوي RF مكبر اشارة التردد البيني IF
تمرین (15-5) يبين الشكل طرق مختلفة لترميز المرشحات بانواعها المختلفة في المخططات الصندوقية، أعد رسم هذه الرموز. تشمل المرشحات: مرشح التمرير المنخفض ومرشح التمرير العالي ومرشح تمرير النطاق (الحزمة) ومرشح منح النطاق.
المخططات التمثيلية حفظ الرموز
| الرمز العام للمرشح (Filter) | |||
| LPF | مرشح تمرير منخفض (Low Pass Filter) | ||
| HPF | مرشح تمرير عالي (High Pass Filter) | ||
| BPF | مرشح تمرير النطاق (Band Pass Filter) | ||
| BSF | مرشح منح النطاق (Band Stop Filter) |
أعد رسم رموز المرشحات أدناه: LPF HPF BSF
تمرین (16-5) يبين الشكل الرموز المستخدمة للتعبير والتعريف عن الاشارات المختلفة وأنواع النبضات وطرق التعديل. أعد رسم هذه الاشارات بطريقة صحيحة.
المخططات التمثيلية حفظ الرموز
| رمز التيار المستمر (Direct Current DC) | |
| رمز التيار المتغير (Alternating Current AC) | |
| مولد نبضة مربعة موجبة (Square Wave Positive Pulse) | |
| مولد نبضات مربعة (Square Wave Alternating Pulse) | |
| نبضة تذبذب (Oscillating Pulse) | |
| اشارة القفزة (Jump Function - Positive) | |
| نبضة مثلثة (Triangular Pulse) | |
| التعديل النبضي الموضعي (Pulse Position Modulation PPM) | |
| التعديل النبضي الترددي (Pulse Frequency Modulation PFM) | |
| التعديل النبضي السعوي (Pulse Amplitude Modulation PAM) | |
| تعديل دوام النبضة (Pulse Duration Modulation PDM) | |
| التعديل النبضي المرمز (Pulse Code Modulation PCM) |
تمرین (17-5) يبين الشكل مجموعة من الرموز المستخدمة في المخططات الصندوقية تشمل رموز المذبذبات والتقويم وتحيل التيار المستمر الى متغير وبالعكس. أعد رسم هذه الرموز.
المخططات التمثيلية حفظ الرموز
| G | الرمز العام للمذبذب (Oscillator - General) | |
| G 4 KHz | مذبذب محدد التردد (Oscillator with spesified frequency) | |
| VCO | مذبذب محكوم بالجهد (Voltage Controlled Oscillator) | |
| مذبذب كريستالي (Crystal Oscillator) | ||
| محول تيار مستمر / تيار متغير (DC / AC Converter) | ||
| محول تيار متغير / تيار مستمر (AC / DC Converter) | ||
| مقوم (Rectifier) | ||
| مضخم (Amplifier) |
تمرین (18-5) يبين الشكل رموز مختلفة تستخدم في المخططات الصندوقية وخاصة في مجال الاتصالات والتعديل، أعد رسم هذه الرموز.
المخططات التمثيلية حفظ الرموز
| مستقبل، جهاز استقبال (Receiver, Receiving Unit) | |
| محول تردد (frequency Converter) | |
| محول نبضي (Pulse Converter) | |
| معادل (Equalizer) | |
| عنصر تأخير (Delay Element) | |
| مخمد (Attenuator) | |
| محدد (Limiter) | |
| المميز (Discriminator) |
تمرین (19-5) أعد رسم رموز المخططات الصندوقية المبينة في الشكل.
المخططات التمثيلية حفظ الرموز
| A/D | مبدل تمثيلي / رقمي (Analog to Digital Converter) | |
| D/A | مبدل رقمي / تمثيلي (Digital to Analog Converter) | |
| طابعة (Teleprinter) | ||
| معدل متوازن (Balanced Modulator) |
تمرین (20-5) يبين الشكل الصندوقي لدارة تغذية منظمة أعد رسم المخطط الصندوقي باستخدام الرموز وأعد رسم الموجات المختلفة في مختلف أجزاء الدارة باستخدام المخطط الصندوقي والوظيفي والتمثيلي، اذا علمت أن دارة التقويم هي دارة تقويم موجة كاملة - استخدم دارة تنظيم جهد بسيطة من مقاومة وثنائي زينر ثم ارسم دارة تقويم موجية كاملة وتنظيم جهد بما يتوافق مع مخطط الصندوق.
حفظ دارة التقويم لنصف موجة وموجة كاملة وأشكال الإشارات
220 VAC, محول خافض, دارة التقويم, دارة التنعيم, دارة تنظيم الجهد, الحمل

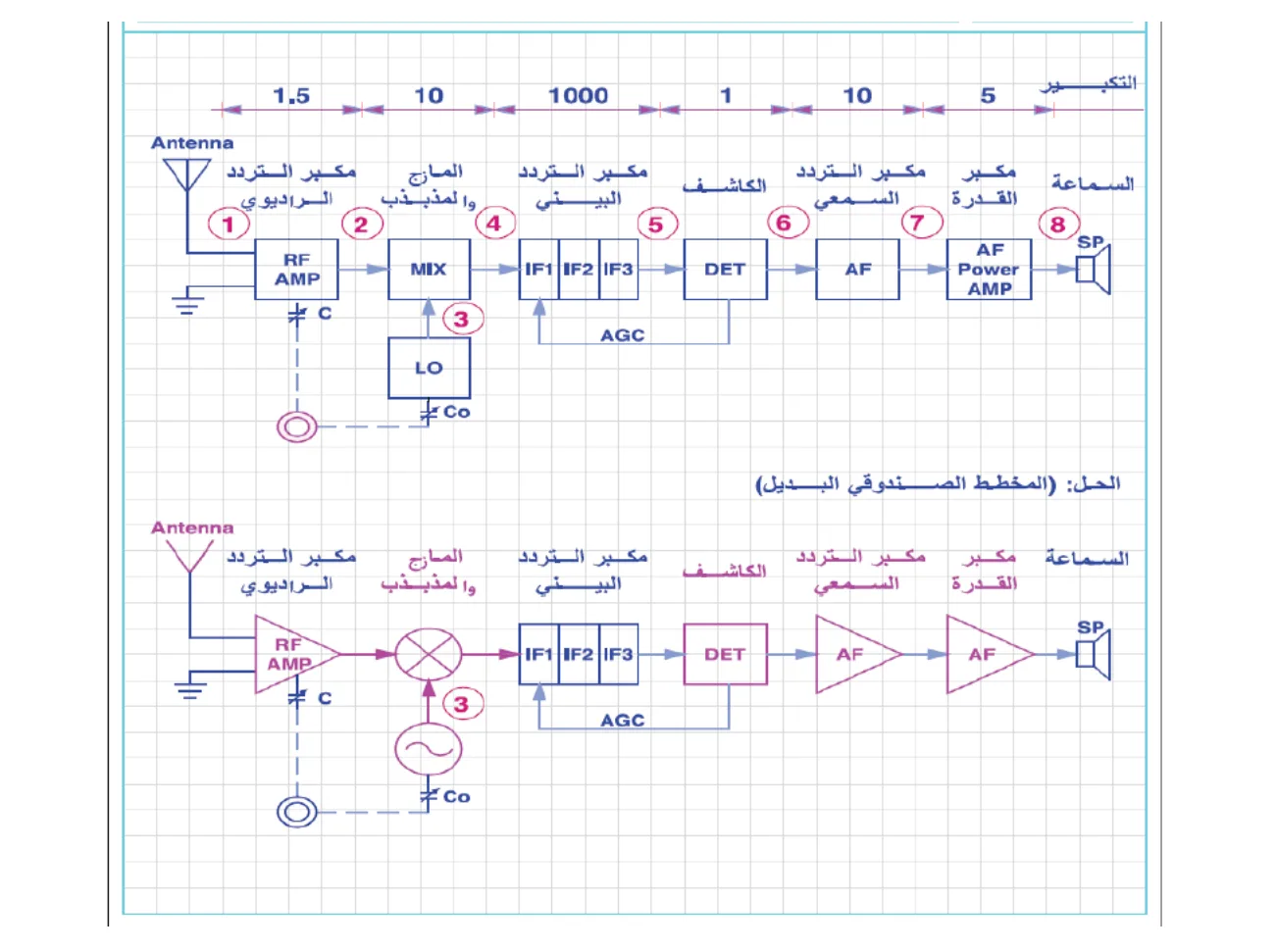

تمرین (21-5) يبين الشكل مخططا صندوقيا لجهاز استقبال اذاعي تعديل اتساع نوع سوبر هيترودين. أعد رسم هذا المخطط باستخدام رموز بديلة لمكبر التردد السمعي والمازج والكاشف ومكبر التردد الراديوي والمذبذب المحلي. استبدال الهوائي برمز آخر. ارسم أشكال الموجات المختلفة في مختلف أجزاء الدارة.
جهاز الاستقبال الإذاعي AM + FM عدم حفظ الشكل ونسبة التكبير والاكتفاء بمهارة إعادة رسم المخطط وحفظ شكل الموجات بعد كل مرحلة
Antenna, 1.5, 10, 1000, 1, 10, 5, التكبير, السماعة, مكبر القدرة, مكبر التردد السمعي, الكاشف, مكبر التردد البيني, المازج والمذبذب, مكبر التردد الراديوي, RF AMP, MIX, IF1, IF2, IF3, DET, AF, AF Power AMP, C, LO, Co, AGC, الحل: (المخطط الصندوقي البديل)

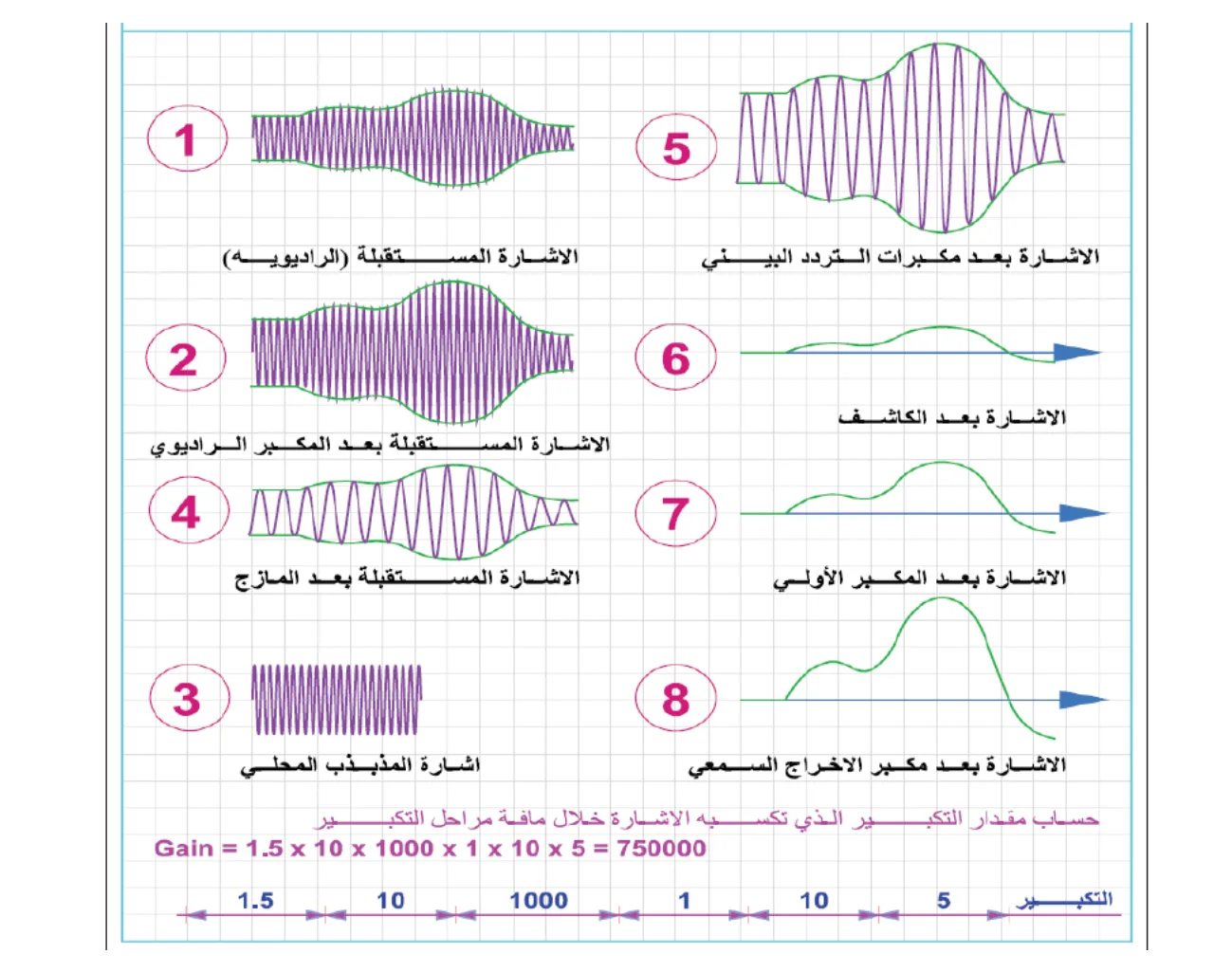

تمرین (22-5) أشكال الاشارات في مختلف أجزاء دارة المستقبل الاذاعي سوبر هيترودين. حساب مقدار التكبير الكلي للاشارة.
جهاز الاستقبال الإذاعي AM + FM عدم حفظ الشكل ونسبة التكبير والاكتفاء بمهارة إعادة رسم المخطط وحفظ شكل الموجات بعد كل مرحلة
1, 5, الاشارة المستقبلة (الراديوية), الاشارة بعد مكبرات التردد البيني, 2, 6, الاشارة المستقبلة بعد المكبر الراديوي, الاشارة بعد الكاشف, 4, 7, الاشارة المستقبلة بعد المازج, الاشارة بعد المكبر الأولي, 3, 8, اشارة المذبذب المحلي, الاشارة بعد مكبر الاخراج السمعي حساب مقدار التكبير الذي تكسبه الاشارة خلال كافة مراحل التكبير Gain = 1.5 x 10 x 1000 x 1 x 10 x 5 = 750000 1.5, 10, 1000, 1, 10, 5, التكبير

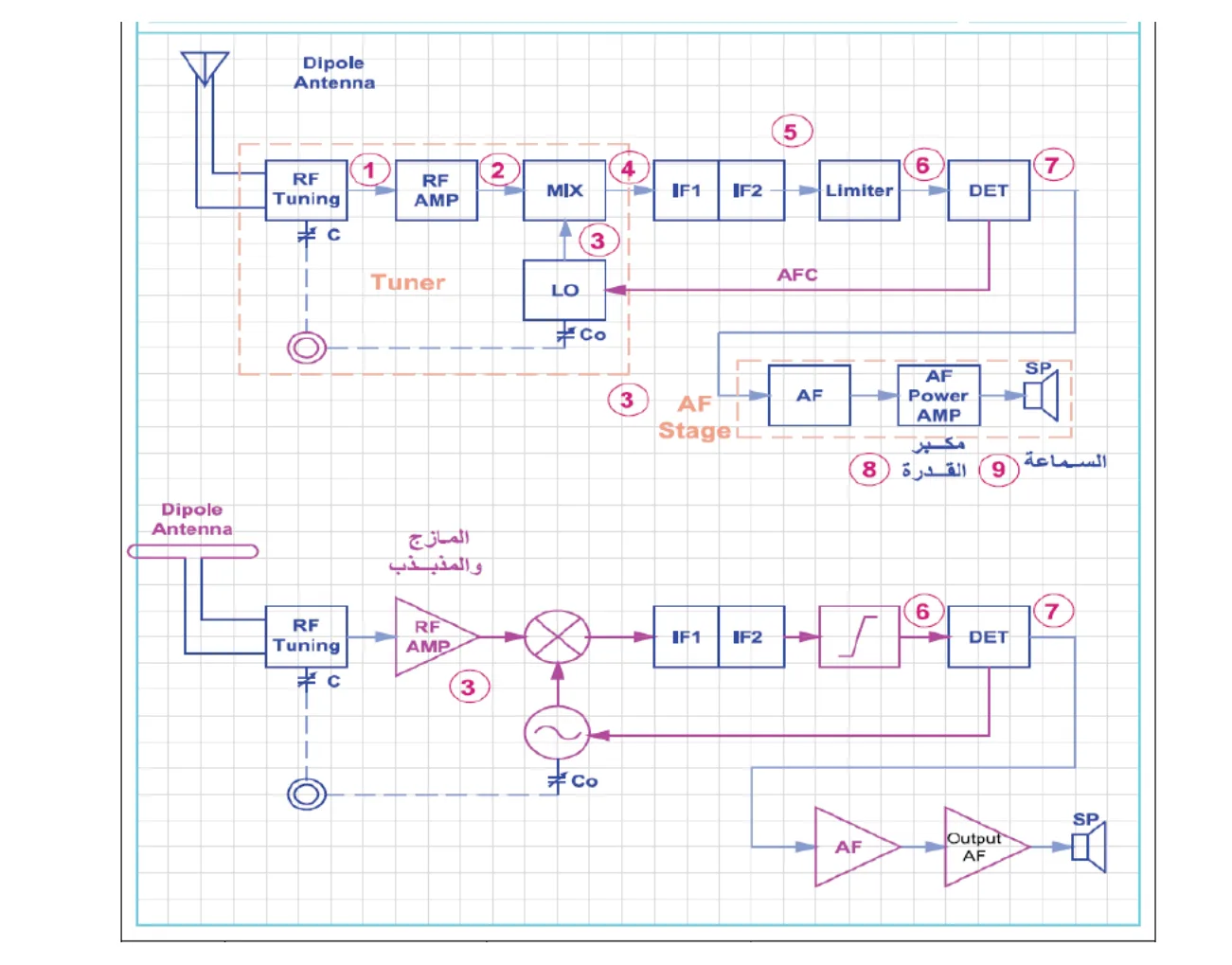

تمرین (23-5) يبين الشكل مخططا صندوقيا لجهاز استقبال اذاعي تعديل ترددي نوع سوبر هيترودين. أعد رسم هذا المخطط باستخدام رموز بديلة لمكبر التردد السمعي والمازج والكاشف ومكبر التردد الراديوي والمذبذب المحلي والهوائي. ارسم أشكال الموجات المختلفة في مختلف أجزاء الدارة احسب كم مرة يتم تكبير الاشارة بالاستناد الى مقدار التكبير لكل مرحلة.
جهاز الاستقبال الإذاعي AM + FM عدم حفظ الشكل ونسبة التكبير والاكتفاء بمهارة إعادة رسم المخطط وحفظ شكل الموجات بعد كل مرحلة
Dipole Antenna, 1, 2, 4, 5, 6, 7, RF Tuning, RF AMP, MIX, IF1, IF2, Limiter, DET, Tuner, LO, Co, AFC, AF Stage, AF, AF Power AMP, مكبر القدرة, السماعة, 3, 8, 9, المازج والمذبذب, C, 3, Co, AF, Output AF, SP

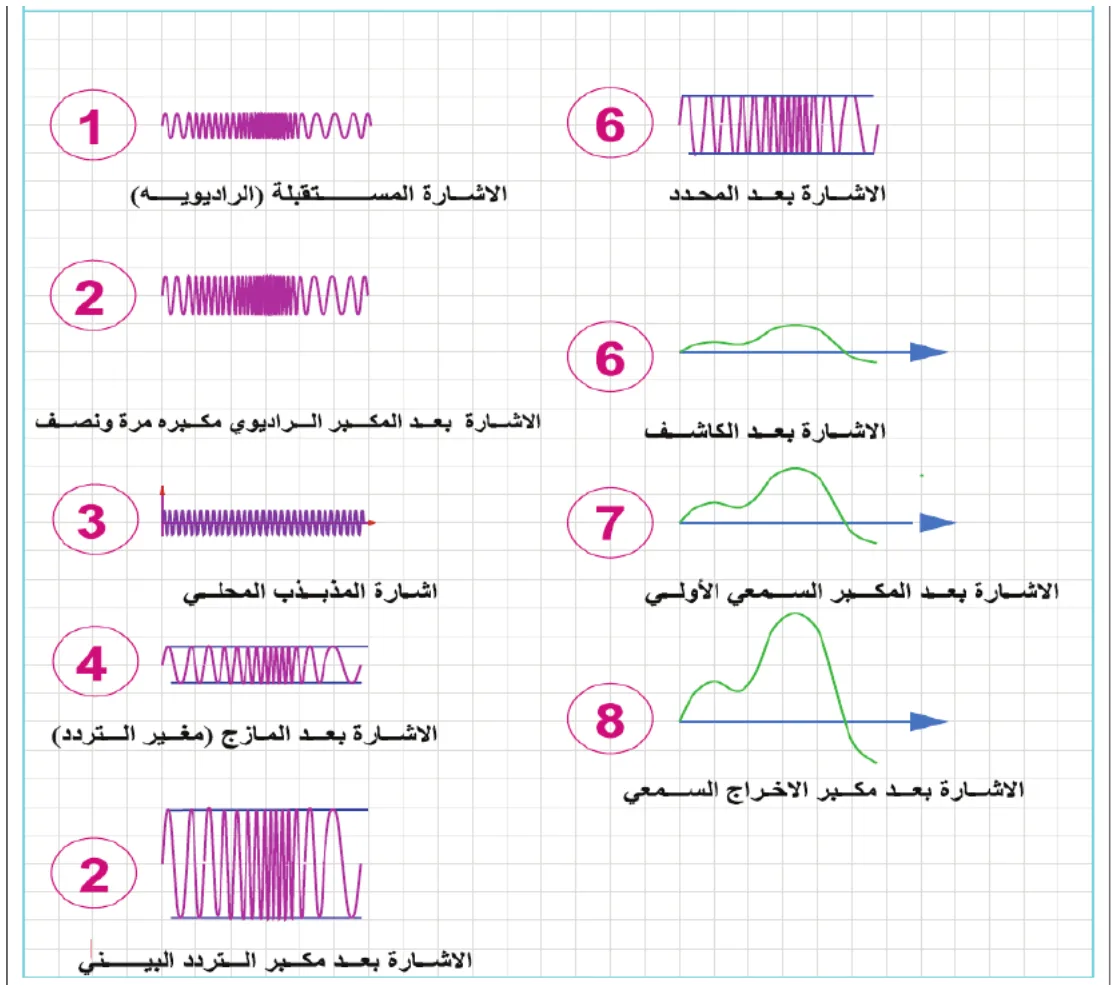

تمرین (24-5) أشكال الاشارات في مختلف أجزاءدارة المستقبل الاذاعي سوبر هيترودين.
جهاز الاستقبال الإذاعي AM + FM عدم حفظ الشكل ونسبة التكبير والاكتفاء بمهارة إعادة رسم المخطط وحفظ شكل الموجات بعد كل مرحلة
1, 6, الاشارة المستقبلة (الراديوية), الاشارة بعد المحدد, 2, 6, الاشارة بعد المكبر الراديوي مكبرة مرة ونصف, الاشارة بعد الكاشف, 3, 7, اشارة المذبذب المحلي, الاشارة بعد المكبر السمعي الأولي, 4, 8, الاشارة بعد المازج (مغير التردد), الاشارة بعد مكبر الاخراج السمعي, 2, الاشارة بعد مكبر التردد البيني
تمرین (25-5) يبين الشكل يبين دارة تحديد (قص). قم بتجميع الدارة وأعد رسمها بمقياس رسم مناسب مبينا شكل الاشارات في مدخل ومخرج الدارة.
حفظ دارة التحديد مع إشارة المخرج
Limiter, دارة التحديد او القص
دارة تحديد (قص)
حفظ دارة التحديد مع إشارة المخرج
اشارة الخرج, Limiter, دارة التحديد او القص, اشارة الدخل V
تمرین (27-5) يبين الشكل دارة محول اشارة تمثيلية الى رقمية الذي تعرفت الى رمزه سابقا. أعد رسم هذه الدارة التي تستخدم مبدأ المقارنات في عملها.
دارة محول A/D + محول D/A عدم حفظ الشكل والاكتفاء بمهارة الرسم
A/D, A/D, رمز المحول التمثيلي الرقمي, V, R1 3K, R2 1K, R3 1K, R4 1K, R5 1K, R6 1K, R7 1K, R8 1K, المقارنات, كاشف ترميز رقمي, MSB, المخرج الرقمي, مدخل الاشارة التماثلية, دارة المحول التمثيلي الرقمي
تمرین (28-5) يبين الشكل دارة محول اشارة رقمية الى تمثيلية الذي تعرفت الى رمزه سابقا. أعد رسم هذه الدارة التي تستخدم مبدأ المقارنات في عملها.
دارة محول A/D + محول D/A عدم حفظ الشكل والاكتفاء بمهارة الرسم
D/A, D/A, VRef, D3, 0, 2R, R, Rf, مرشح, D2, 1, 2R, R, مكبر جامع, D1, 1, 2R, R, D0, 0, 2R, 2R, مفاتيح ترانستورية (MOS)
