صيانة الدائرة الكهربائية لمبرد الماء

وصف الموقف التعليمي التعلمي: حضر صاحب مطعم إلى ورشة الصيانة يشكو من عدم الحصول على ماء بارد أو ساخن من حنفية الماء، وطلب إصلاحه.

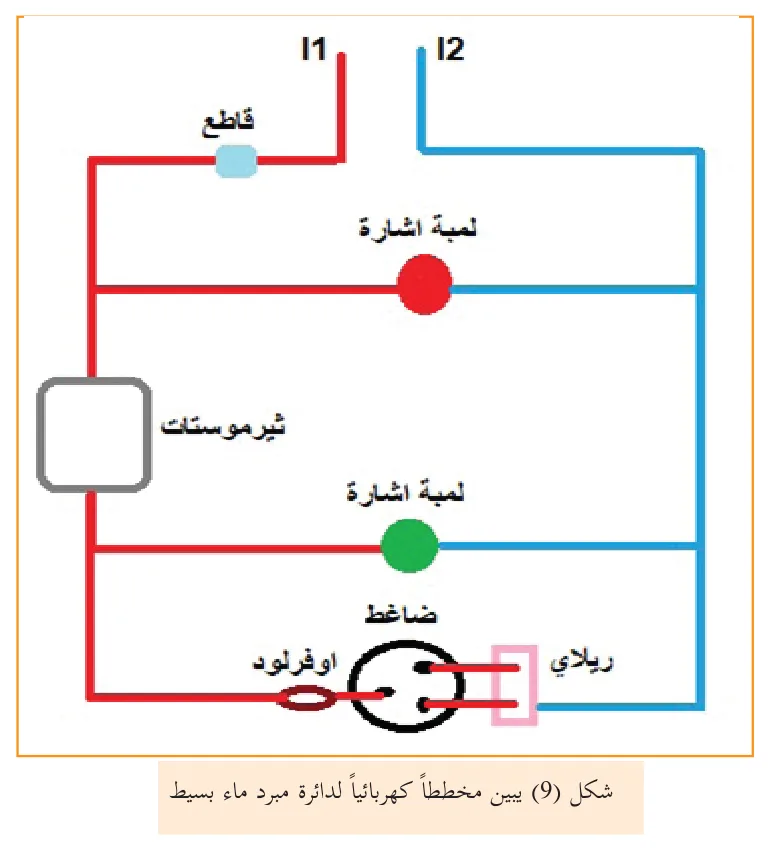

1. أرسم مخططاً كهربائياً توضيحياً لمبرد ماء بسيط.
2. ما حدود درجات الحرارة التي يقوم الثيرموستات عندها بفصل الدائرة الكهربائية للضاغط؟
3. أوضح سبب وجود سخان كهربائي في مبرد الماء.
4. كيف يتم فحص صلاحية المسخن الكهربائي؟
5. أعمل بحث عن طريقة التحكم بعمل السخان الكهربائي في الدائرة الكهربائية لمبرد الماء.

1. الضاغط.
2. الريلاي.
3. الأوفرلود.
4. الثيرموستات.
5. مروحة مكثف.
6. مفتاح تشغيل.
7. لمبات إشارة.

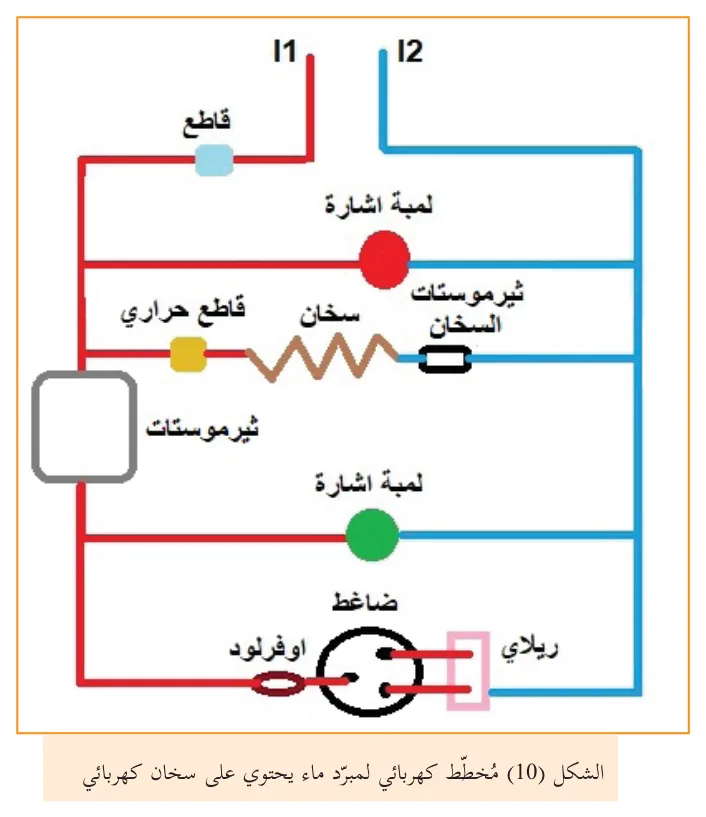

   يوجد أيضاً مبردات تحتوي على دائرة للماء الساخن، ففي هذا النوع يضاف للدائرة الكهربائية سخان وثيرموستات يتحكم بدرجة حرارة الماء الساخن، وكذلك على قاطع حراري كحماية إضافية، كما هو مبين في الشكل (10).

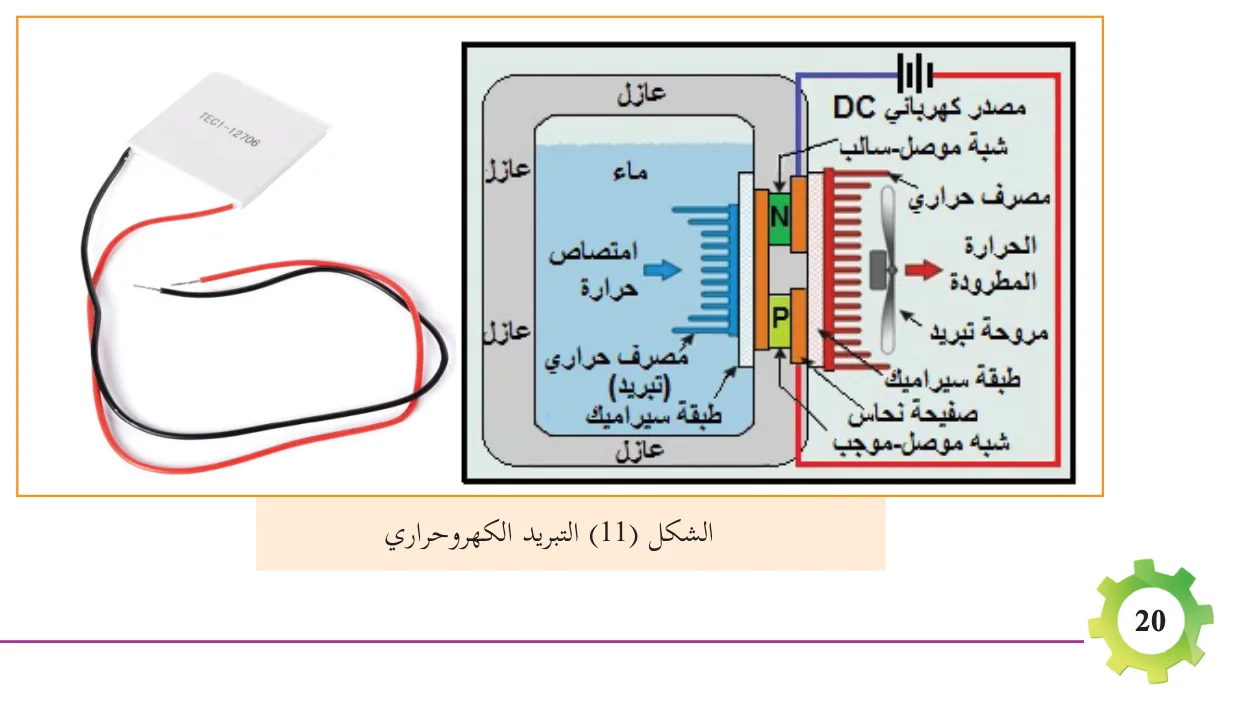

تقوم هذه الفكرة على استخدام نظرية بيلتير، التي تنص على (عند تمرير تيار كهربائي خلال دائرة مكونة من معدنين مختلفين تكون إحدى الوصلتين باردة والأخرى ساخنة) كما هو مبين في الشكل (11).

ويستخدم هذا النظام في برادات الماء الصغيرة، وأيضاً في تبريد الأجهزة الإلكترونية، حيث تلصق الوصلة الباردة على وعاء الماء المراد تبريده، وتكون بمثابة المبخر في دورة التبريد الانضغاطية والوصلة الأخرى الساخنة تقوم بطرد الحرارة المسحوبة، وتكون بمثابة المكثف، وتعمل على رفع كفاءة النظام، وزيادة كمية الحرارة المسحوبة من الماء عبر الوصلة الباردة إلى الوصلة الساخنة ومنها إلى الجو الخارجي، ويتم إضافة زعانف لتكبير سطح التبادل الحراري، ولكن كفاءة هذا النظام أقل من كفاءة دائرة التبريد الانضغاطية.

أهم مشاكل براد الماء هي أن يصبح الماء غير بارد أو ضعيف البرودة، ويتم عمل الآتي:

1. تفقد أولاً السلك الكهربائي والقاطع المسؤول (المصدر) عن تغذية الكهرباء للمبرد.
2. تأكد من وضعية زر تشغيل المياه الباردة الموجود خلف المبرد.
3. تفقد الثيرموستات، وتأكد من ضبطه على درجة الحرارة المطلوبة للحصول على الماء البارد.
4. تفقد وضع براد الماء من أن لا يكون ملاصقاً للجدار حيث يعطل أو يضعف ذلك قدرة المكثف الموجود خلف البراد. أبعد براد الماء عن الجدار الخلفي مسافة 15 سم على الأقل.
5. اتساخ ملفات المكثف الخلفية، مما يعيق عملية التبادل الحراري الضرورية لعملية تبريد الماء، وهذه من أهم الأسباب التي تجعل البراد لا يبرد. قم بتنظيف ملفات المبرد مرة واحدة كل 3 أشهر على الأقل، وذلك باستخدام فرشاة ناعمة وقطعة قماشية جافة.
6. تسرب وسيط التبريد من أحد أجزاء دورة التبريد، قم بالكشف عن مكان التسرب وإصلاحه وإعادة شحن الدائرة بوسيط التبريد المناسب.

إذا أصبح براد الماء لا يسخن الماء بشكل جيد، قم بالآتي:

1. تفقد أولاً السلك الكهربائي، بحيث يجب أن يكون متصلاً بالقابس بشكل جيد.
2. تفقد زر تشغيل المياه الساخنة، الموجود خلف المبرد، ويجب أن يكون في وضعية "ON".
3. تأكد من مستوى المياه في قارورة المياه، إذ يجب أن تكون ممتلئة، وفي حال كان البراد متصلاً بفلتر المياه المنزلي، فتأكد من وجود المياه في الأنبوب المزود.

4. افحص ثيرموستات السّخّان.
5. افحص صلاحية المقاومة الكهربائيّة للسخان.

1. وضعيّة البرّاد على الأرض، حيثُ يجب أن يكون بشكل أفقي 100%، حاول تحريك البرّاد للأمام وللخلف. استعن بميزان الماء للتأكد من كونه على سطح مستوٍ.
2. عدم ملامسة برّاد الماء لأي شيء حوله، فقد يكون ذلك هو سبب الصوت المزعج.
3. تفقد براغي تثبيت الضاغط والمكثّف.

في حال كان برّاد الماء يكهرب عند ملامسته، فذلك يعود لعدم توصيل السلك الأرضيّ للجهاز، لذا يُنصَح بأن تقوم بوصل السلك الأرضيّ، واستخدام أباريز تسمح بتوصيل السلك الأرضيّ بنظام الأرضيّ الموجود في المنزل وفحص مقاومة جسم السّخان.

90% من أسباب تسريب المياه في المبرّد يكون من قارورة المياه في الأعلى، فقد يكون هناك شرخ في القارورة، أو كسر في مكان ما؛ لذا قُم بتفقّدها قبل القيام بأي إجراء آخر، وذلك بإزالتها من مكانها، والبحث عن سبب التسريب، وقد تكون هناك مشكلة في خط تصريف الماء المهدور.

1. قد تكون الحنفية نفسها بحاجة لشدّ أكثر، جرّب أن تقوم بلفّ الصنبور مع عقارب الساعة بشكل لطيف.
2. إذا لم ينجح ذلك، فقد يكون السبب في القطع الداخليّة مثل الجلدة (القطعة المطاطية) أو الحلقة، قُم بفكّ الحنفية (بلفّها عكس عقارب الساعة) وإفراغ الماء المتبقي في دلو، واستبدال القطعة التالفة.
3. أخيراً، قد تكون المشكلة في الصنبور نفسه، أو تلف بالأجزاء المكونة لها، قُم باستبدالها فوراً.

أضع دائرة حول رمز الإجابة الصحيحة فيما يأتي:

1. على ماذا يعتمد اختيار مبرّد الماء المناسب؟

• أ. شكل المبرّد.
• ب. المكان المراد وضعه به.
• ج. قدرة الضاغط.
• د. كمية الماء البارد الَّتي يمكن أن يوفرها المبرّد.

2. ما مدى درجات الحرارة الي يعمل عليها ثيرموستات مبرد الماء؟

• أ. من-1 إلى 4 درجات مئوية.
• ب. من 4 إلى7 درجات مئوية.
• ج. من 7 إلى 13 درجات مئوية.
• د. من 13 إلى17 درجة مئوية.

3. ما نوع وسيط التبريد المستخدم عادة في دائرة مبرّد الماء؟

• أ. R11.
• ب. R134a.
• ج. R502.
• د. R410a.

4. ما نوع الضواغط المستخدمة في دوائر مبرّدات الماء المنزليّة؟

• أ. الضواغط المغلقة.
• ب. الضواغط المفتوحة.
• ج. الضواغط نصف المغلقة.
• د. الضواغط نصف المفتوحة.

5. ما سبب عدم الحصول على الماء الساخن في المبرّدات المزودة بحنفية للماء الساخن؟

• أ. تعطل الضاغط.
• ب. عدم ضبط ثيرموستات دائرة التبريد على القيمة الصحيحة.
• ج. عطل في سخان الماء.
• د. نقص في شحنة وسيط التبريد.

ما أجزاء مبرّد الماء؟

أقارن بين أشكال المُبَخِّرات المستخدمة في تبريد الماء في مبرّدات الماء وأبين الشكل الأفضل .

أوضِّح الأمور الَّتي على أساسها يتم اختيار مبرّد الماء المناسب.

أ فسّر سبب الاختلاف بين الثيرموستات المستخدم في الثلّاجة المنزليّة والمستخدم في برّادات الماء.

ما مبدأ عمل التبريد الكهرو حراري المستخدم في برّادات الماء؟

أصمم وأنفذ الدائرة الميكانيكية والكهربائية لمبرد ماء صغير في ورشة العمل الخاصة بصيانة أجهزة التبريد التي تعمل بها.

مع مراعاة مراحل المشروع (اختيار المشروع, خطة المشروع , تنفيذ المشروع , تقويم المشروع)
