الرسم الهندسي اليدوي

1. الرسم الهندسي والرسم الميكانيكي أو رسم الآلات هي لغات فنية وهندسية تستخدم في نقل الأفكار الهندسية ونقاشها قبل عملية التنفيذ، سواء كان ذلك عن طريق الكتابة (تحضير رسومات) أو عن طريق القراءة (دراسة رسومات سبق تحضيرها).
2. والرسم الهندسي ليس رسماً عادياً، فهو يختلف في صورته ونظام تحضيره وما يحويه من بيانات تتصل بالصناعة والتصميم والإنتاج الصناعي، فأية صورة فوتوغرافية لأي قطعة ميكانيكية لا يمكن اعتبارها رسماً ميكانيكياً لعدم فائدتها للصناعة والإنتاج والدراسة الهندسية، الأمر الذي يحتاج إلى معرفة للمقاسات وللمواد المصنوعة منها.

1. والرسم الهندسي كلغة له قواعد وأسس لا يمارسه إلا من درسه دراسة سليمة، ومدى التحصيل فيه يتوقف على التمرين الكامل والدقة التامة.
2. وتستخدم لغة الرسم بين تقني الصناعة (عمال ومشرفين ومهندسين ومخترعين) كوسيلة ربما تكون الوحيدة للتفاهم بينهم على ما يرغبون في إنتاجه وصناعته من منتجات لاستخدامها في الحياة، كما أنها اللغة التي يمكن من خلالها الاحتفاظ بالمستندات التي تتصل بالاختراعات والتصميمات، فيسهل الرجوع إليها عند الحاجة.

والرسومات هي البديل عن الأجسام والمصنوعات، بمعنى أنه إذا كانت هناك قطعة في بلد ما وكانت رسوماتها في بلد آخر فإن كليهما يكون ملماً بجميع البيانات والمواصفات والمقاسات لهذه القطعة.

هل تعلم

ليوناردو دي فينشي (١٤٥٢م - ١٥١٩م) أن الرسام المشهور والنحات والمعماري والعالم ليوناردو دي فينشي كان صاحب العديد من الرسومات والمخططات الهندسية التي اكتشفت بعد وفاته، وتم تنفيذها من بعده لتصبح أجهزة وابتكارات في علم الحركة والنقل وما زالت تستخدم في العديد من الأجهزة حتى يومنا هذا. بحث: ابحث في شبكة الإنترنت عن العالم الجزري وأعماله في مجال التصميم الهندسي، وقم بتحضير عرض محوسب حول ذلك.

نشاط ١: الجسر المدعم ذاتياً قم بإعادة رسم الصورة باليد الحرة، ومن ثم قم بتنفيذها بوساطة عيدان مناسبة.

هل شاهدت مثل هذا الشكل في عملية البناء؟ وضح ذلك؟

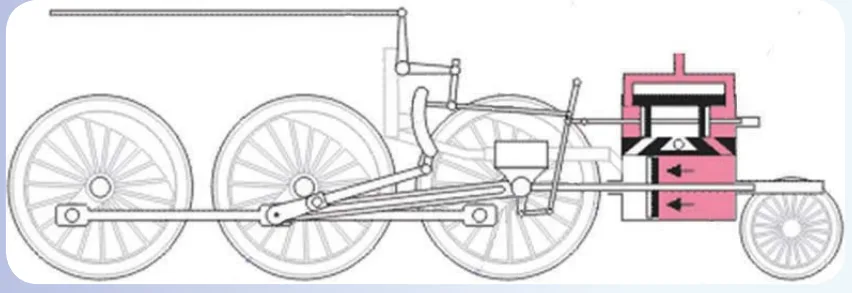

نشاط ٢: تمعن الشكل المجاور جيداً، ثم أجب عما يلي:

١- ما الذي يعبر عنه الشكل السابق؟ ٢- ما الأشكال الهندسية الموجودة في الشكل؟ هل هناك علاقة بينها؟ ٣- ماذا يمكن أن نسمي الشكل؟ ٤- من الشخص الذي يقوم برسم هذا الشكل؟ وما الهدف من هذه العملية؟

يهدف الرسم الهندسي بشكل رئيس إلى توصيل المعلومات التي تمكن من إنتاج الأشياء مثل بيت، آلة، جهاز، لارتباط الرسم الهندسي بالإنتاج بشكل رئيس، وكلما زادت التفاصيل بالرسم الهندسي زاد الوضوح فيه واتضحت معالمه، وهذا ما يظهر من خلال الشكل السابق.

والرسم الهندسي قد يكون رسماً حراً، أو باستخدام الأدوات، أو باستخدام أحد برامج الحاسوب المتخصصة بالرسم الهندسي ثلاثي الأبعاد كما هو الحال في أيامنا.

نشاط ٣: تأمل محيطك، وارسم ما يدور بخاطرك في دفترك مستخدماً قلم الرصاص مع مراعاة مساحة ورقة الدفتر.

1. لاحظ أنك نفذت الرسم في النشاط السابق مستخدماً قلم الرصاص دون أي قيود، محاولاً إظهار كل تفاصيل ما رسمته كما في مخيلتك واعتمدت النتيجة النهائية للنشاط على مهارتك في الرسم وما تمتلك من موهبة، وهذا ما يسمى بالرسم الحر.
2. كونه ينجز بقلم الرصاص باليد الحرة دون الاستعانة بأي أداة، حيث يعتمد على مهارة يد الرسام في الرسم وإضافة بعض الأمور كالمؤثرات والحركات لتصبح الرسومات والتصاميم جذابة وذات معان متعددة والرسم الحر موهبة في أساسها يمكن أن ترافق الفرد منذ طفولته كما ويمكن اكتسابها من خلال التدريب المستمر على أن يمتلك الرسام خيالاً إبداعياً يمكنه من الإبداع في رسوماته وتصميماته، حيث تظهر من خلالها لمسات الرسام الفنية الإبداعية الخاصة، والتي تميز بين رسام وآخر.

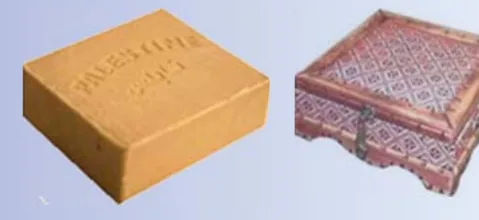

نشاط ٤: انظر إلى المجسمات التالية لمصنوعات فلسطينية، ثم حاول رسم إحداها على ورقة ⁦A4⁩ بالاتجاه الذي تراه مناسباً دون الالتزام باتجاه الشكل الذي تراه.

• شارك ما رسمته مع زملائك ممن رسم نفس المجسم مع ملاحظة الفرق بين رسم كل منكم.
• ما الأدوات التي استخدمتها لرسم المجسم السابق؟

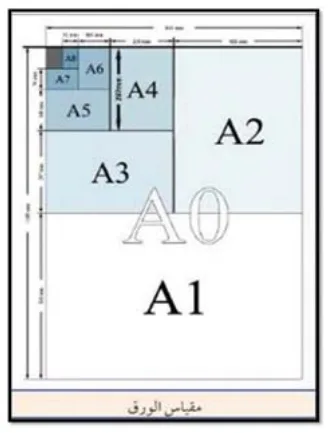

• ما المقصود بورقة ⁦A4⁩؟ وهل هناك ورق آخر غيره؟
• هل ظهرت جميع حواف الجسم عند رسمها؟

من الملاحظ أن هناك اختلافات بين رسومات الطلبة نتج من اختلاف زاوية نظر كل طالب لاتجاه المجسم الذي رسمه، وهذا أدى لوجود عدة رسومات مختلفة لنفس المجسم، وهذا ما يطلق عليه المنظور الهندسي، ويرسم المنظور الهندسي بعدة طرق حسب زاوية النظر إليه، ومن أبرزها:

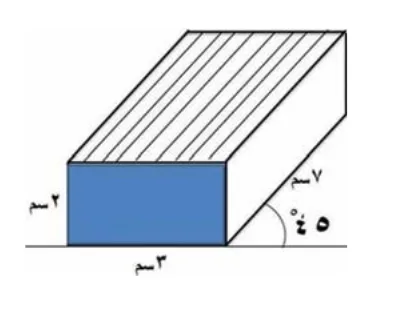

• طريقة الأوبليك: حيث يرسم مائلاً عن المحور السيني بزاوية 45°، ويرسم كل من الطول والارتفاع بنفس القياسات، أما العرض، ويسمى العمق فيرسم بمقدار نصف القياسات.

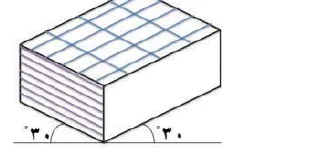

• طريقة الأيزومتريك: يطلق عليه اسم المنظور المتماثل كون الطول والعرض متماثلين بميلهما عن المحور السيني بزاوية 30° عند رسمهما وبنفس القياسات الحقيقية.

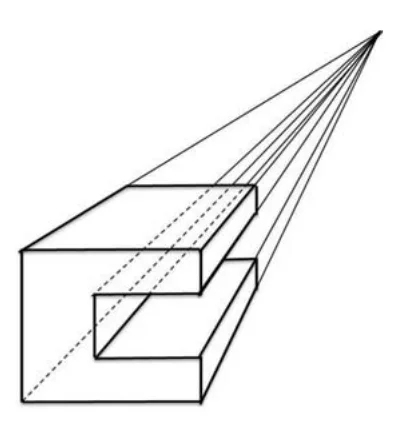

• بؤرة تلاشي واحدة: ترسم الواجهة الأمامية للمجسم، ثم يرسم خط امتداد من كل زاوية من زوايا تلك الواجهة باتجاه نقطة التقاء خطوط الامتداد تسمى بؤرة التلاشي، والتي تقع على خط الأفق، والذي يتغير بتغير مستوى النظر نحو المجسم لاعتماده على طول الشخص الناظر.

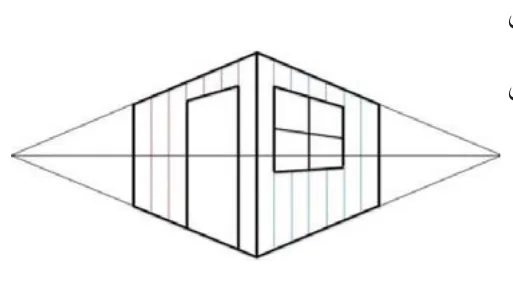

• بؤرتي تلاشي: في هذا النوع من المنظور يظهر جانبان من الجسم (الأمامي والجانبي)، ويكون لكل جانب منه بؤرة تلاشي حيث تلتقي خطوط الامتداد، وتتوقف دقة الرسم وجمال الرسومات المنتجة على استخدام أدوات الرسم المناسبة بطريقة صحيحة.

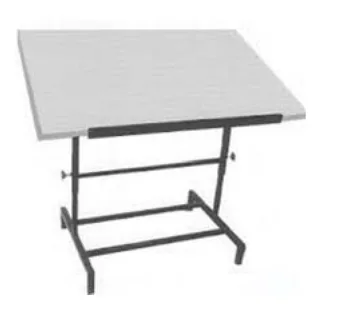

• طاولة الرسم: طاولة سطحها مستطيل الشكل مائل عن الأفق بزاوية 30° مصنوع من الخشب أو البلاستيك المقوى تثبت عليه ورقة الرسم من أجل السرعة والسهولة والدقة عند الرسم.

• ورقة الرسم: ورقة بيضاء تستخدم للرسم، وهي مستطيلة الشكل ونسبة طولها إلى عرضها ثابتة دائماً.

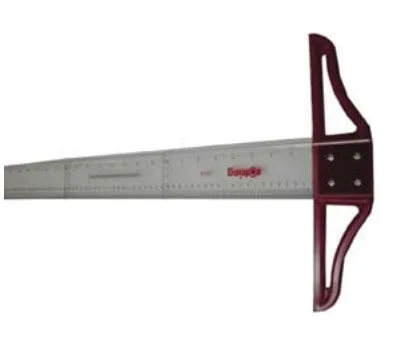

• مسطرة ⁦T⁩: لرسم الخطوط المستقيمة، وتصنع من مواد مختلفة مثل الخشب أو البلاستيك أو الألومنيوم.

• مسطرة القياس: لقياس الخطوط والرسومات وعليها تتوقف دقة الرسم.

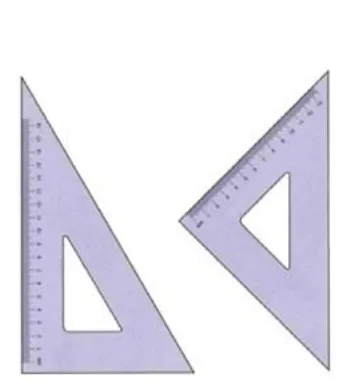

• المثلثات: لرسم الخطوط العمودية والمتوازية، وتصنع المثلثات إما من الخشب أو من البلاستيك الشفاف، وأنواع المثلثات كثيرة ولكن المستعمل بالرسم عادة نوعان هما: المثلث (30°/60°/90°) والمثلث (45°/45°/90°).

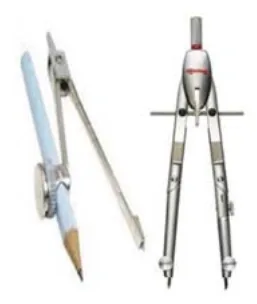

• الفرجار: هناك نوعان منها، النوع الأول يستخدم لرسم الدوائر والأقواس وله رأسان أحدهما مدبب، والآخر يثبت عليه القلم، أما النوع الثاني فله رأسان مدببان لقياس المسافات الخاصة بالخرائط، بالإضافة إلى نقل الأبعاد على الرسم.

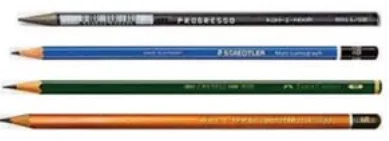

• الأقلام: يستعمل للرسم الهندسي أقلام رصاص ذات صلابة وسمك معين مكتوبة على جسم القلم، ولكل منها غرض معين، عادة يستعمل نوعان من هذه الأقلام، وهما:

1. H: يستعمل في المراحل الأولية للرسم.

2. HB: يستعمل لتوضيح الخطوط المرسومة.

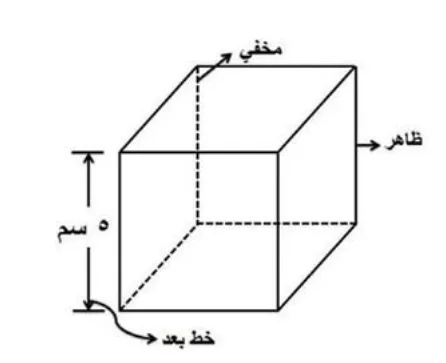

أما بالنسبة للحواف (خطوط الرسم) عند رسمها يكون بعضها مخفياً وبعضها ظاهراً أو مرئياً، وهناك خطوط رسم أخرى، تظهر على الرسومات كما هو مبين في الشكل (١).

نشاط ٥: ارسم علبة محارم أبعادها (الطول × العرض × الارتفاع) هي ( $30 \times 15 \times 10$ ) سم بطريقتين من الطرق السابقة مستخدماً الأدوات المناسبة على ورقة ⁦A4⁩ مع مراعاة قياسات العلبة ومناسبتها لقياسات الورق .

للمنظور الهندسي علاقة بالمساقط الهندسية حيث يمكن استنباط المساقط لمنظور هندسي كما يمكن رسم منظور أي مجسم من خلال مساقطه، فالإسقاط الهندسي هو الحصول على الشكل الهندسي المستوي الناتج عن تقاطع أشعة الإسقاط المارة خلال نقاط وحواف المجسم مع مستوى الإسقاط لإنشاء صورة واضحة للمجسم بأوضاعه المختلفة في الفراغ ينتج عنها المساقط الهندسية والتي تعتمد على نوع الإسقاط الهندسي واتجاهه .

في هذا الدرس سوف نتحدث عن الإسقاط العمودي، وتكون فيه خطوط الإسقاط عمودية على مستوى الإسقاط وينتج عنه ستة مساقط نكتفي بدراسة ثلاثة مساقط منها:

• المسقط الامامي : الصورة التي تنتج من سقوط الأشعة العمودية على الواجهة الأمامية للمجسم .
• المسقط الجانبي : الصورة التي تنتج من سقوط الأشعة العمودية على الواجهة الجانبية للمجسم .
• المسقط الأفقي : الصورة التي تنتج من سقوط الأشعة العمودية على الواجهة العلوية للمجسم .

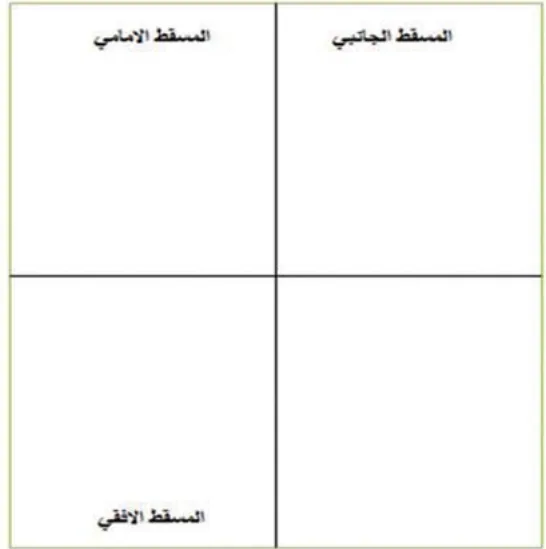

ولرسم مساقط جسم ما على ورق الرسم يتم تقسيم الورقة إلى اربعة اقسام بحيث يكون المسقط الأمامي في الربع العلوي الأيسر والمسقط الجانبي في الربع العلوي الايمن، أما المسقط الأفقي فيرسم أسفل الأمامي في الربع السفلي الأيسر، كما في الشكل (٢).

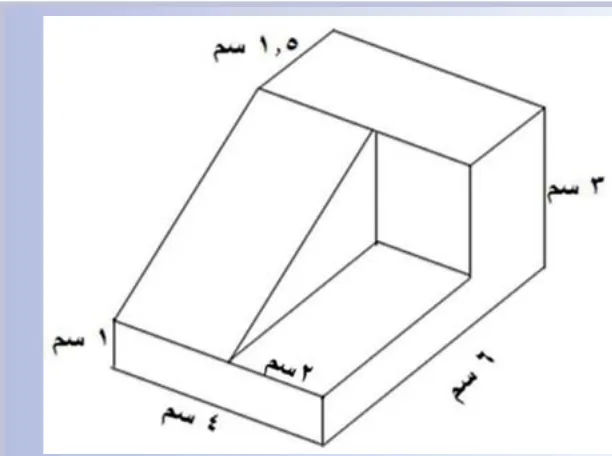

نشاط ٦: ارسم مساقط المجسم في الشكل المجاور .

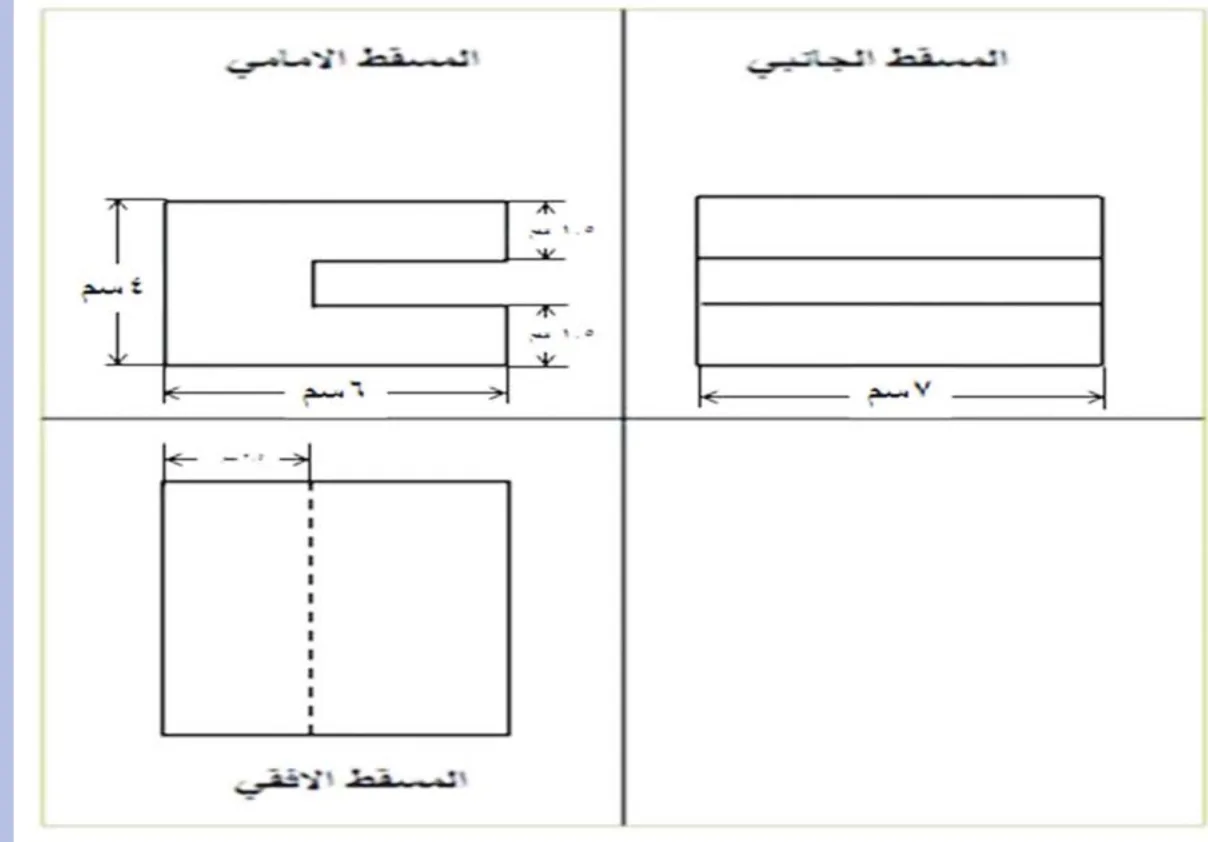

نشاط ٧: ارسم مجسماً منظورياً للمساقط المبينة بالشكل الآتي بطريقة الأيزومترك مبيناً أنواع خطوط الرسم عليه .

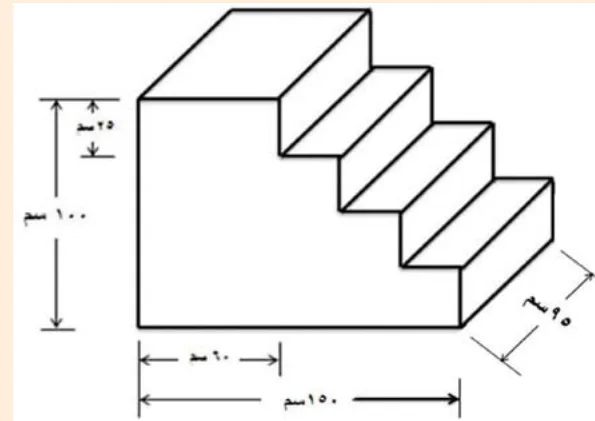

١ ارسم المجسم المنظوري لشكل الدرج الآتي بطريقة الأيزومتريك .

هناك خطوط بُعد مركبة تظهر في الشكل السابق، ما الأساس الهندسي في رسم تلك الخطوط؟

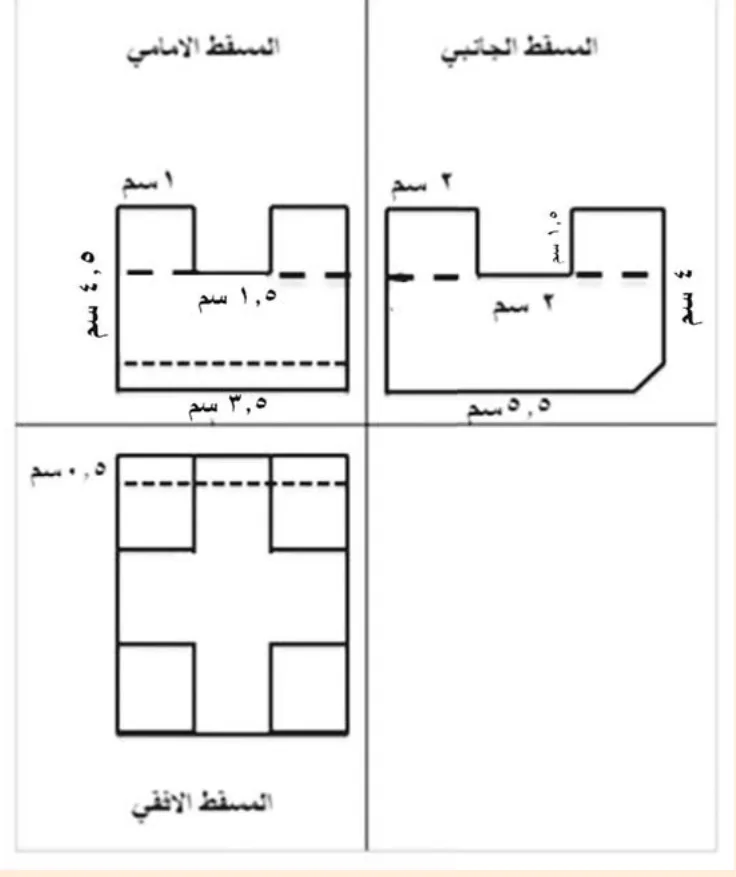

٢ ارسم المجسم المنظوري بطريقة الأوبليك للمساقط المبينة بالشكل الآتي .

٣ عند وقوفك وسط شارع مستو فإنك تلاحظ أن الشارع يضيق كلما ابتعد عنك ، ارسم منظور الشارع وعلى حافتيه أعمدة الكهرباء باستخدام بؤرة التلاشي، هل من قاعدة محددة لعملية الرسم تلك؟
