المنظور ذو نقطة تلاشي واحدة

الرسم المنظوري التصويري · الرسم الصناعي لتخصص النجارة والديكور

آخر تحديث:

محتويات الموضوع (٣)

شرح الموضوع

الشكل المرفق يوضح طريقة رسم منظور بنقطة واحدة لمستطيل خلف خط الصورة وملامس له.

الدرس الأول: المنظور ذو نقطة تلاشي واحدة

هذا النوع من الرسم يحتوي على ثلاث أنواع من الخطوط منها الأفقي والعمودي والمائل، حيث جميع الخطوط المائلة تتلاشى في نقطة واحدة؛ لهذا سمي هذا النوع من المناظير بمنظور النقطة الواحدة. ويستعمل هذا المنظور عندما يراد رسم المناظير الداخلية للغرف؛ لإعطاء الدقة والتفاصيل أكثر من غيرها.

خطوات رسم المنظور ذو نقطة تلاشي واحدة:

أولا: رسم منظور مستطيل:

  • أ. منظور مستطيل امام خط الصورة:

    1 يرسم المستطيل (أ ب ج د) ليكون الضلع (أ ب) ملامس لخط الصورة وباقي الأضلاع أسفل الخط. 2 تحديد نقطة الوقوف بالنسبة للمستطيل. 3 يرسم خطي الأفق والأرض ليكون ارتفاع الأول عن الثاني بمستوى ارتفاع النظر (150-160) سم. 4 يرسم خط عمودي من نقطة الوقوف(ق) حتى يتقاطع مع خط الأفق في نقطة التلاشي أو الزوال. 5 من النقاط (أ ب) الملامسين لخط الصورة يتم اسقاط نقطتين موازيتين على خط الأرض في (أ ب). 6 من نقطة (ق) يتم اسقاط نقطة على خط الأفق لتكون بمثابة نقطة التلاشي أو الزوال(ز). 7 توصيل كل من النقاط (أ ب) الموجودة على خط الأرض مع نقطة الزوال(ز) ويتم امتدادهما الى أسفل خط الأرض مسافة مناسبة. 8 نصل النقاط (ج د) المتواجدة على المستطيل المرسوم على خط الصورة مع النقطة (ق)، وتمد لتصل خط الصورة، ليتم اسقاط أثر كل من النقطتين عموديا على الخطوط الممتدة من نقطة الزوال(ز)، ليتم تحديد مكان النقطتين (ج د) في المنظور. 9 توصيل النقطة (ج) مع النقطة(د)، ليكون المنظور اكتمل بأربع اضلاع.

  • ب. منظور مستطيل خلف خط الصورة:

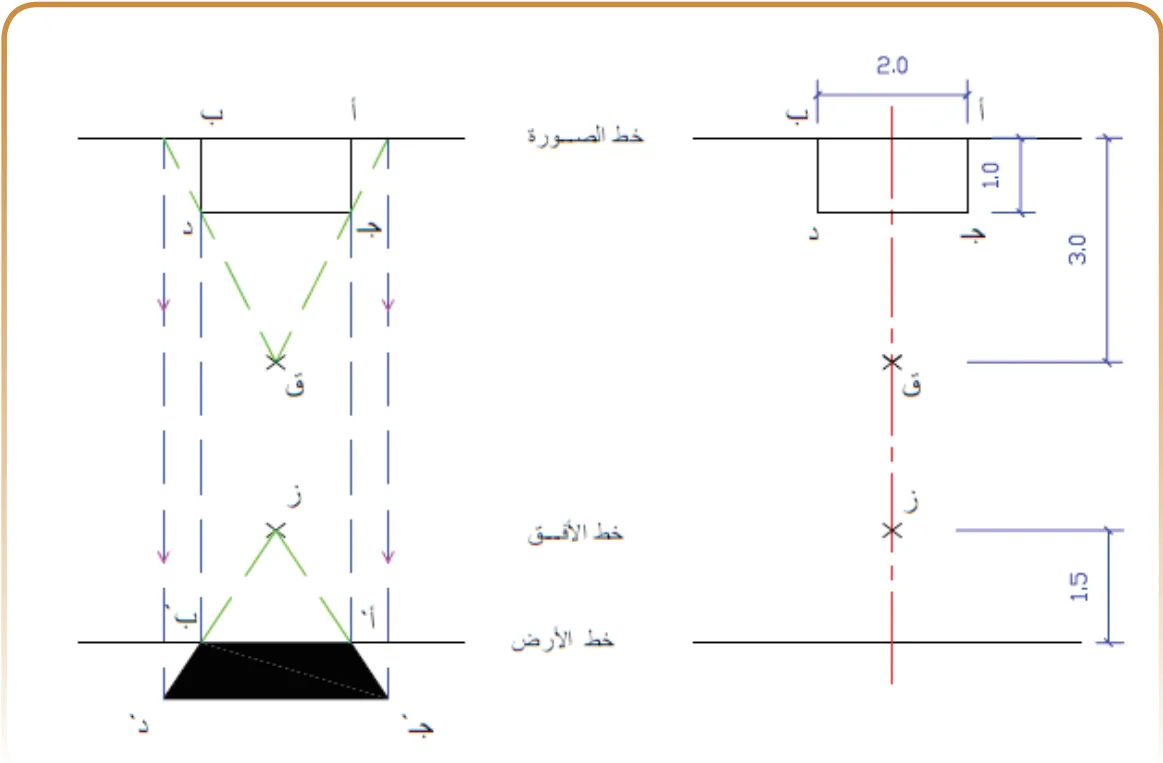

    الشكل المرفق يوضح طريقة رسم منظور بنقطة واحدة لمستطيل خلف خط الصورة وملامس له.

ج- منظور مستطيل امام وخلف (وسط) خط الصورة: الشكل المرفق يوضح طريقة رسم منظور بنقطة واحدة لمستطيل أمام وخلف خط الصورة، أي يتخلله ليكون نصف المستطيل أمام خط الصورة والنصف الآخر خلف خط الصورة.

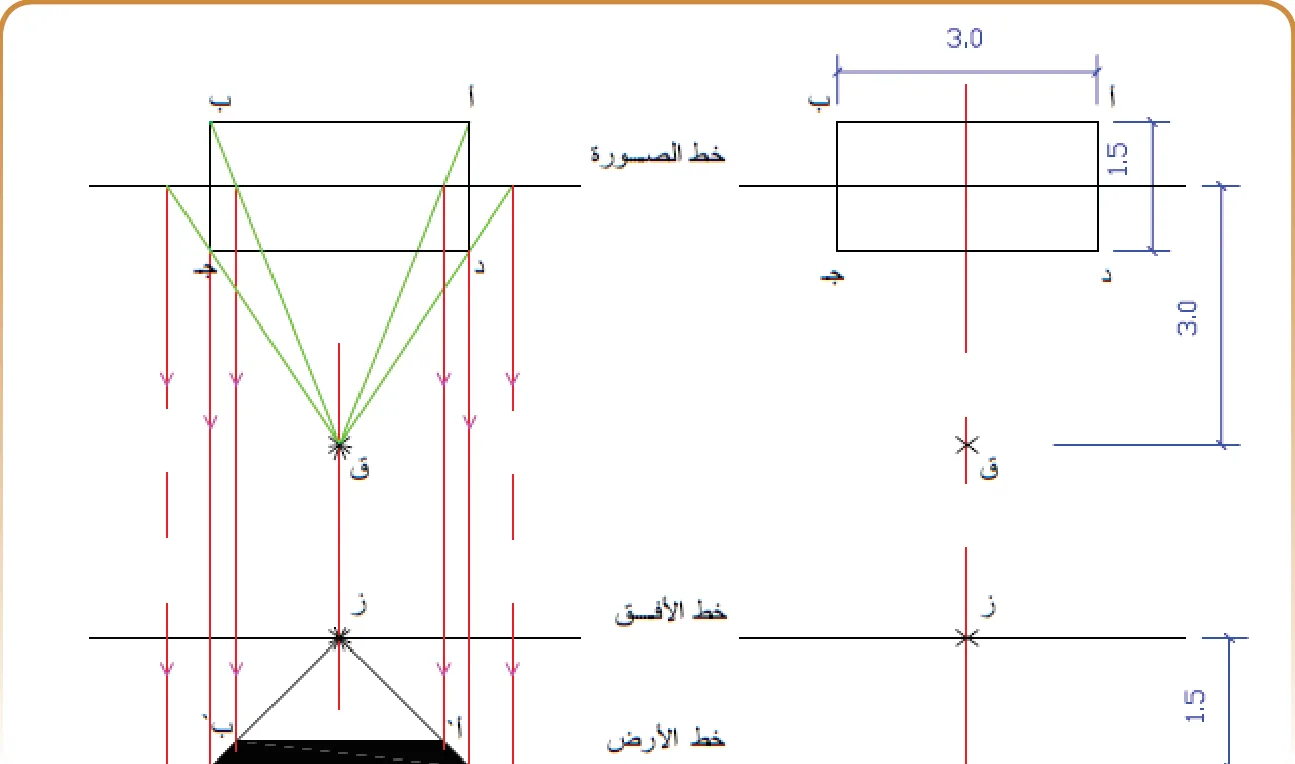

د- منظور مستطيل يقع يمين خط الرؤيا الرئيسي:
د- منظور مستطيل يقع يمين خط الرؤيا الرئيسي:
هـ- منظور مستطيل يقع يسار خط الرؤيا الرئيسي:
هـ- منظور مستطيل يقع يسار خط الرؤيا الرئيسي:

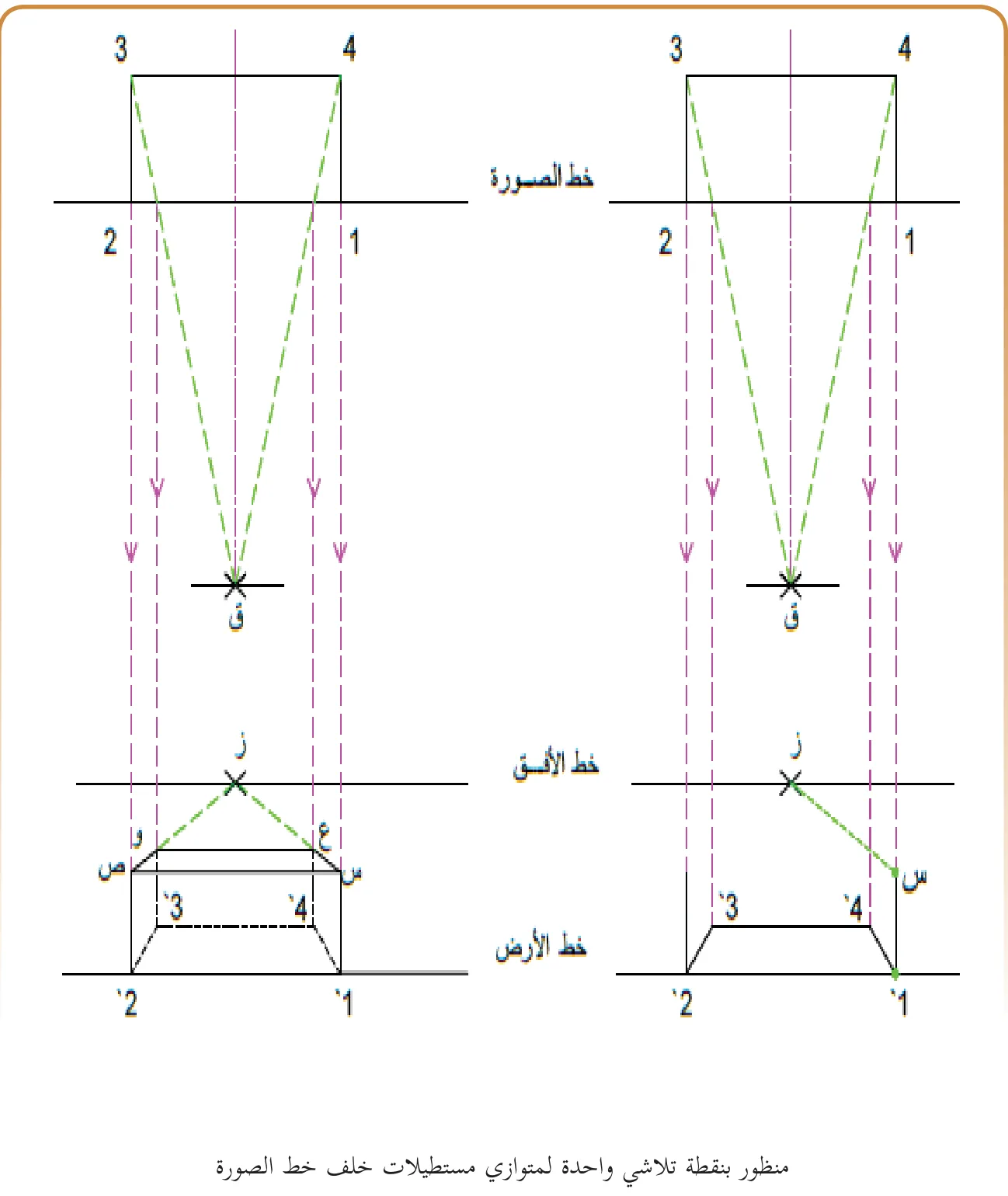

و- منظور متوازي مستطيلات: الشكل المرفق يوضح طريقة رسم منظور بنقطة واحدة لمتوازي مستطيلات طوله (2) متر، وعرضة (1) متر، وارتفاعه (80) سم، علماً أن ارتفاع خط الأفق (160) سم، والجسم يقع خلف خط الصورة، ونقطة الوقوف تبعد عن خط الصورة (300) سم، وقياس الرسم 50:1. > خطوات الرسم: > - رسم المسقط الأفقي خلف خط الصورة وترميزه (أ ب ج د). > - اختيار مكان نقطة الوقوف بالنسبة للمسقط الأفقي. > - رسم خط الأرض وفوقه بارتفاع 160 سم يُرسم خط الأفق. > - رسم خط عمودي من نقطة الوقوف (ق) ليتقاطع مع خط الأفق مكوناً النقطة (ز) التي تمثل نقطة الزوال. > - إنزال النقاط الملامسة لخط الصورة (أ، ب) من المسقط الأفقي عمودياً باتجاه خط الأرض ليتم تكوين النقاط (أ، ب). > - توصيل كل من النقاط (أ، ب) مع النقطة (ز). > - توصيل كل من النقاط (ج، د) مع النقطة (ق)، مكونة النقاط (هـ، و) على خط الصورة. > - إنزال النقاط (هـ، و) ليتقاطعوا مع الخطوط الممتدة من (ز) مكونة النقاط (ج، د). > - رسم خطوط عمودية من جميع النقاط (أ، ب، ج، د) الى الأعلى. > - يحدد الارتفاع من احدى النقاط الملامسة لخط الأرض كالنقطة (س) مثلاً. > - توصيل النقطة (س) مع (ز) ليتم تحديد ارتفاع جميع الخطوط العمودية، ليتم تكوين الجسم (متوازي المستطيلات) بالشكل النهائي. منظور بنقطة تلاشي واحدة لمتوازي مستطيلات خلف خط الصورة
و- منظور متوازي مستطيلات: الشكل المرفق يوضح طريقة رسم منظور بنقطة واحدة لمتوازي مستطيلات طوله (2) متر، وعرضة (1) متر، وارتفاعه (80) سم، علماً أن ارتفاع خط الأفق (160) سم، والجسم يقع خلف خط الصورة، ونقطة الوقوف تبعد عن خط الصورة (300) سم، وقياس الرسم 50:1. > خطوات الرسم: > - رسم المسقط الأفقي خلف خط الصورة وترميزه (أ ب ج د). > - اختيار مكان نقطة الوقوف بالنسبة للمسقط الأفقي. > - رسم خط الأرض وفوقه بارتفاع 160 سم يُرسم خط الأفق. > - رسم خط عمودي من نقطة الوقوف (ق) ليتقاطع مع خط الأفق مكوناً النقطة (ز) التي تمثل نقطة الزوال. > - إنزال النقاط الملامسة لخط الصورة (أ، ب) من المسقط الأفقي عمودياً باتجاه خط الأرض ليتم تكوين النقاط (أ، ب). > - توصيل كل من النقاط (أ، ب) مع النقطة (ز). > - توصيل كل من النقاط (ج، د) مع النقطة (ق)، مكونة النقاط (هـ، و) على خط الصورة. > - إنزال النقاط (هـ، و) ليتقاطعوا مع الخطوط الممتدة من (ز) مكونة النقاط (ج، د). > - رسم خطوط عمودية من جميع النقاط (أ، ب، ج، د) الى الأعلى. > - يحدد الارتفاع من احدى النقاط الملامسة لخط الأرض كالنقطة (س) مثلاً. > - توصيل النقطة (س) مع (ز) ليتم تحديد ارتفاع جميع الخطوط العمودية، ليتم تكوين الجسم (متوازي المستطيلات) بالشكل النهائي. منظور بنقطة تلاشي واحدة لمتوازي مستطيلات خلف خط الصورة

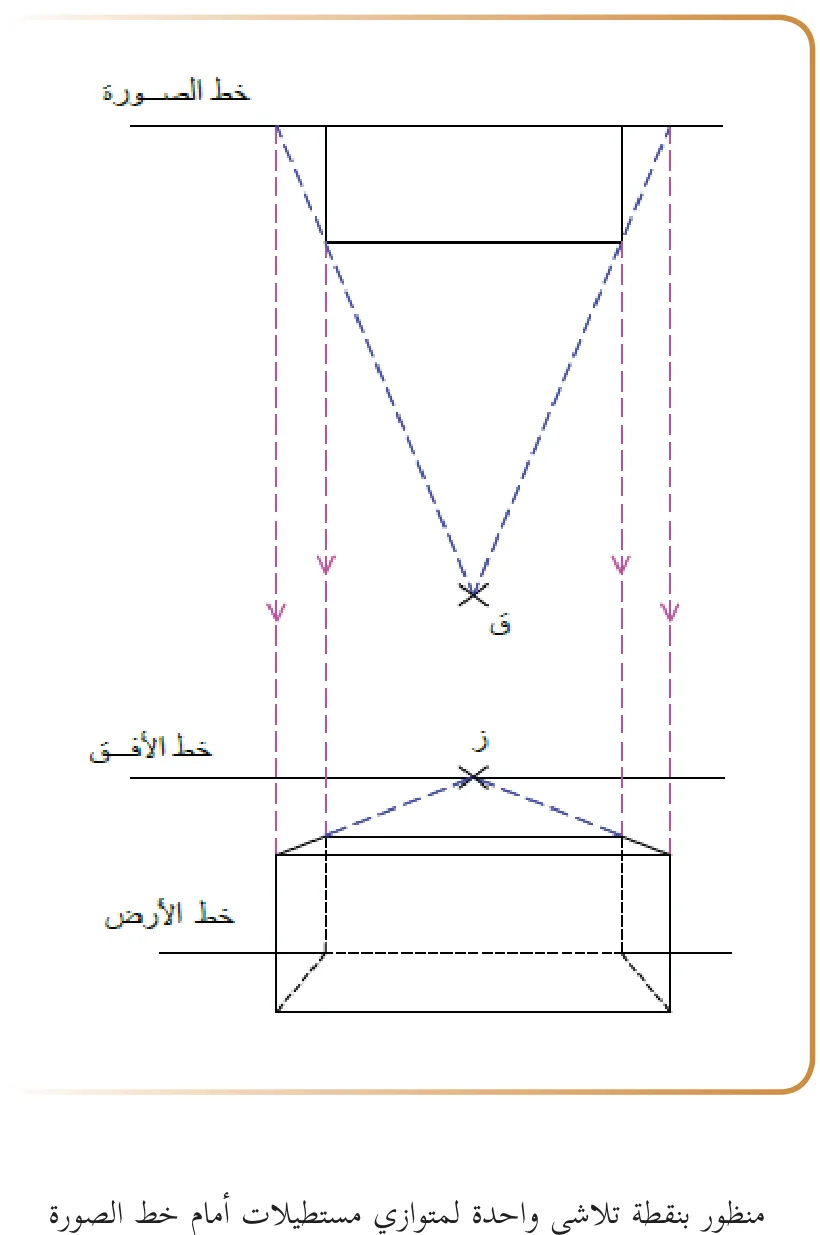

منظور بنقطة تلاشي واحدة لمتوازي مستطيلات أمام خط الصورة
منظور بنقطة تلاشي واحدة لمتوازي مستطيلات أمام خط الصورة

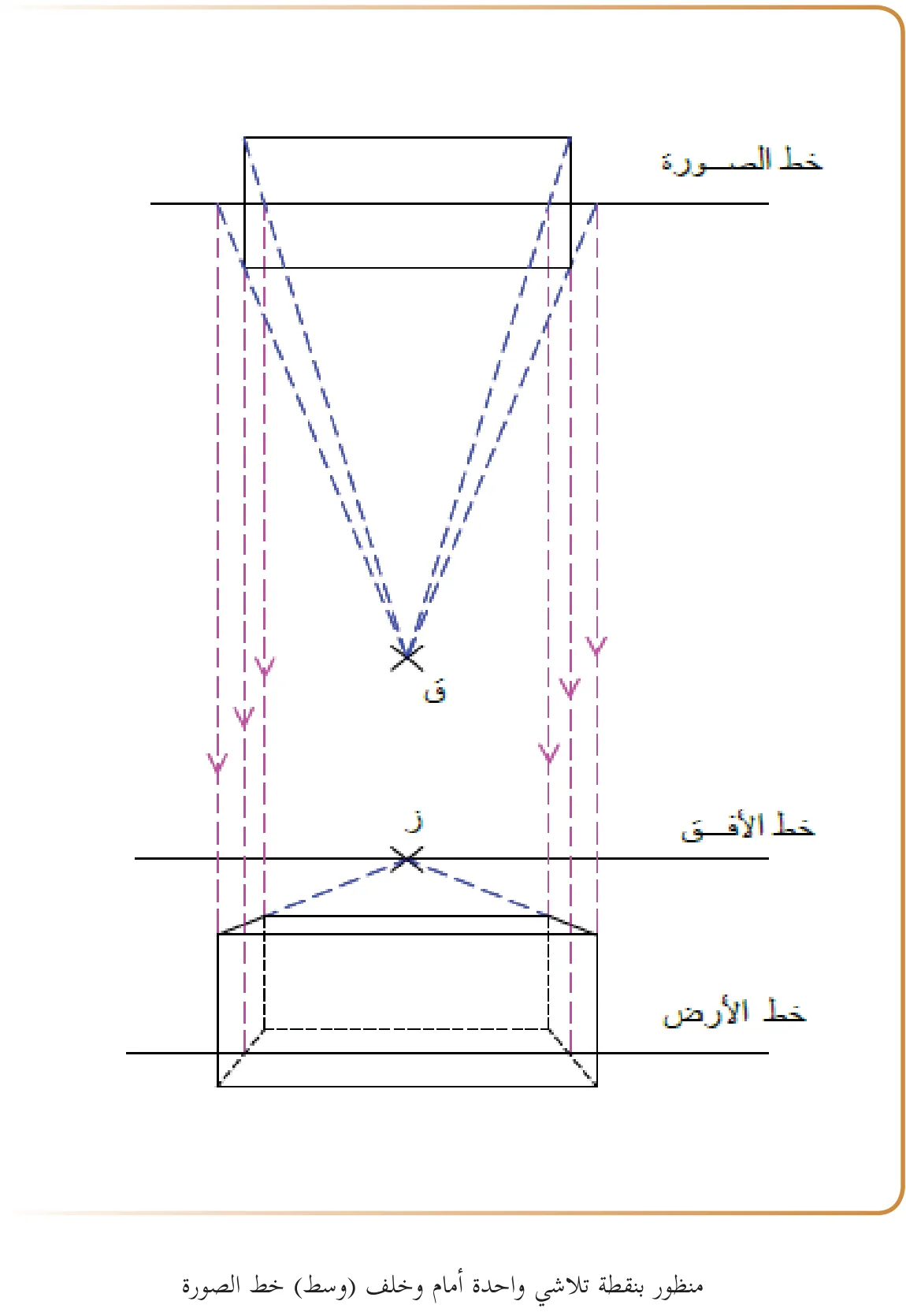

منظور بنقطة تلاشي واحدة أمام وخلف (وسط) خط الصورة

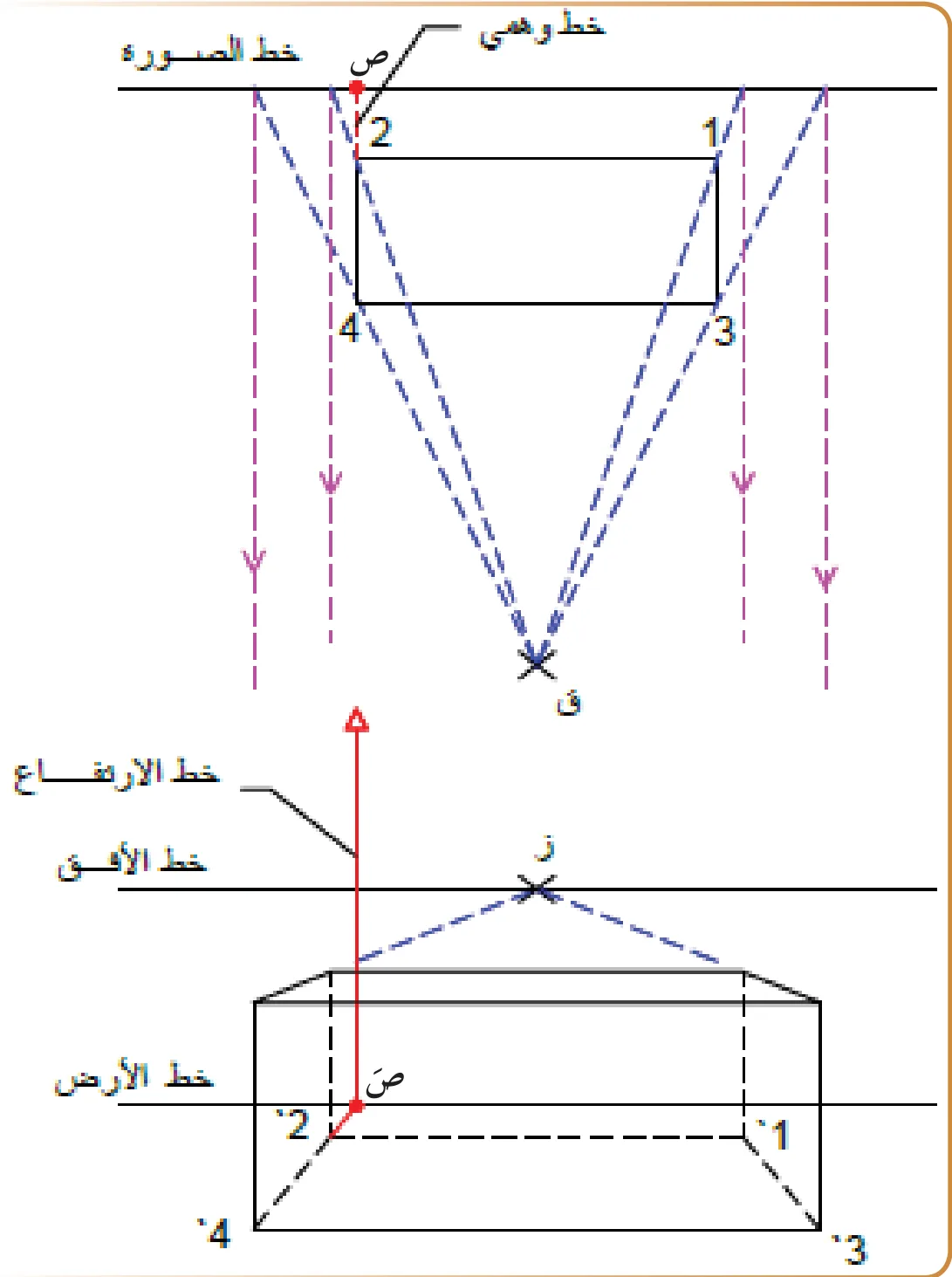

ز- منظور متوازي مستطيلات عندما يكون بعيد عن خط الصورة (غير ملامس لخط الصورة):

> - بعد رسم المسقط الأفقي بعيد عن خط الصورة يتم إيجاد خط وهمي يمتد من المسقط الأفقي ليلامس خط الصورة بالنقطة (ص). > - نبدأ الرسم لتكوين المنظور من النقطة (ص) كونها الملامسة لخط الصورة.
> - بعد رسم المسقط الأفقي بعيد عن خط الصورة يتم إيجاد خط وهمي يمتد من المسقط الأفقي ليلامس خط الصورة بالنقطة (ص). > - نبدأ الرسم لتكوين المنظور من النقطة (ص) كونها الملامسة لخط الصورة.

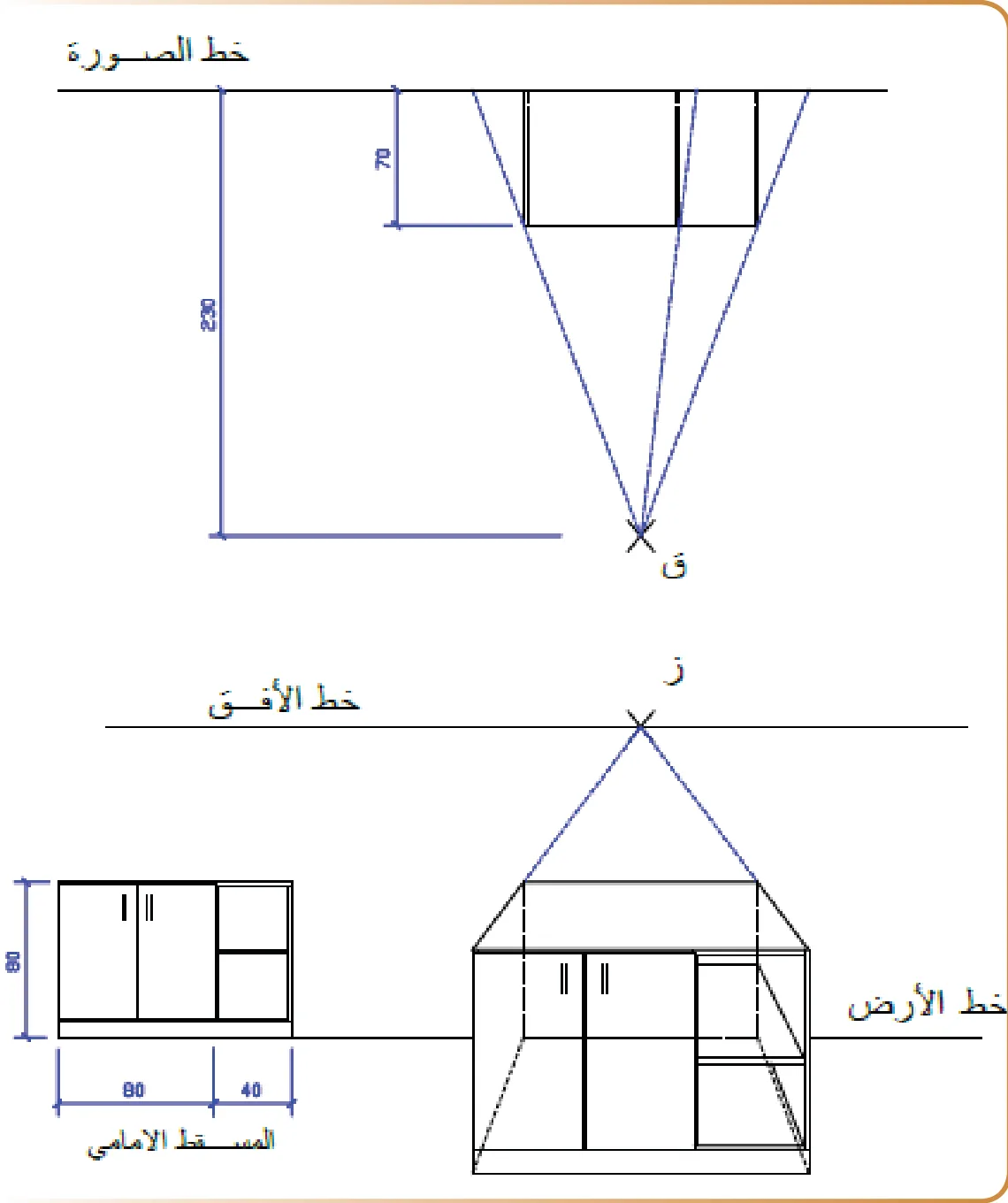

منظور خزانة تلفاز: الشكل المرفق يوضح أقيسة خزانة تلفاز، مصنوعة من خشب سمكه (2) سم، وارتفاع البانيل السفلي (10) سم، أرسم المنظور بطريقة النقطة الواحدة إذا علمت أن نقطة الوقوف تبعد عن خط الصورة (220) سم، وارتفاع خط الأفق (160) سم، وقياس الرسم 20:1.
منظور خزانة تلفاز: الشكل المرفق يوضح أقيسة خزانة تلفاز، مصنوعة من خشب سمكه (2) سم، وارتفاع البانيل السفلي (10) سم، أرسم المنظور بطريقة النقطة الواحدة إذا علمت أن نقطة الوقوف تبعد عن خط الصورة (220) سم، وارتفاع خط الأفق (160) سم، وقياس الرسم 20:1.

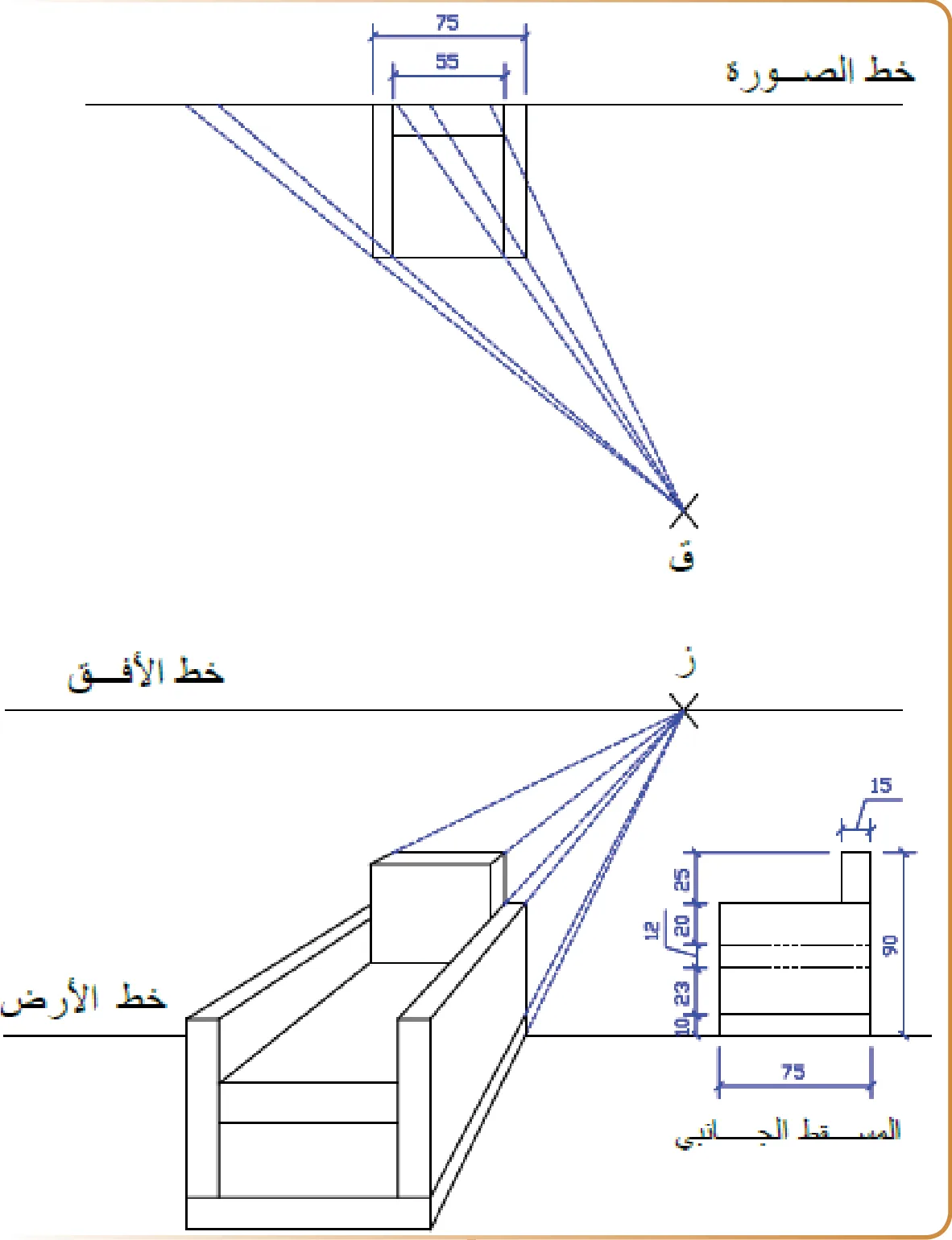

منظور كنبة مفردة: الشكل المرفق يوضح أقيسة كنبة مفردة، أرسم المنظور بطريقة النقطة الواحدة إذا علمت أن نقطة الوقوف تبعد عن خط الصورة (200) سم، وارتفاع خط الأفق (160) سم، وقياس الرسم 20:1.
منظور كنبة مفردة: الشكل المرفق يوضح أقيسة كنبة مفردة، أرسم المنظور بطريقة النقطة الواحدة إذا علمت أن نقطة الوقوف تبعد عن خط الصورة (200) سم، وارتفاع خط الأفق (160) سم، وقياس الرسم 20:1.

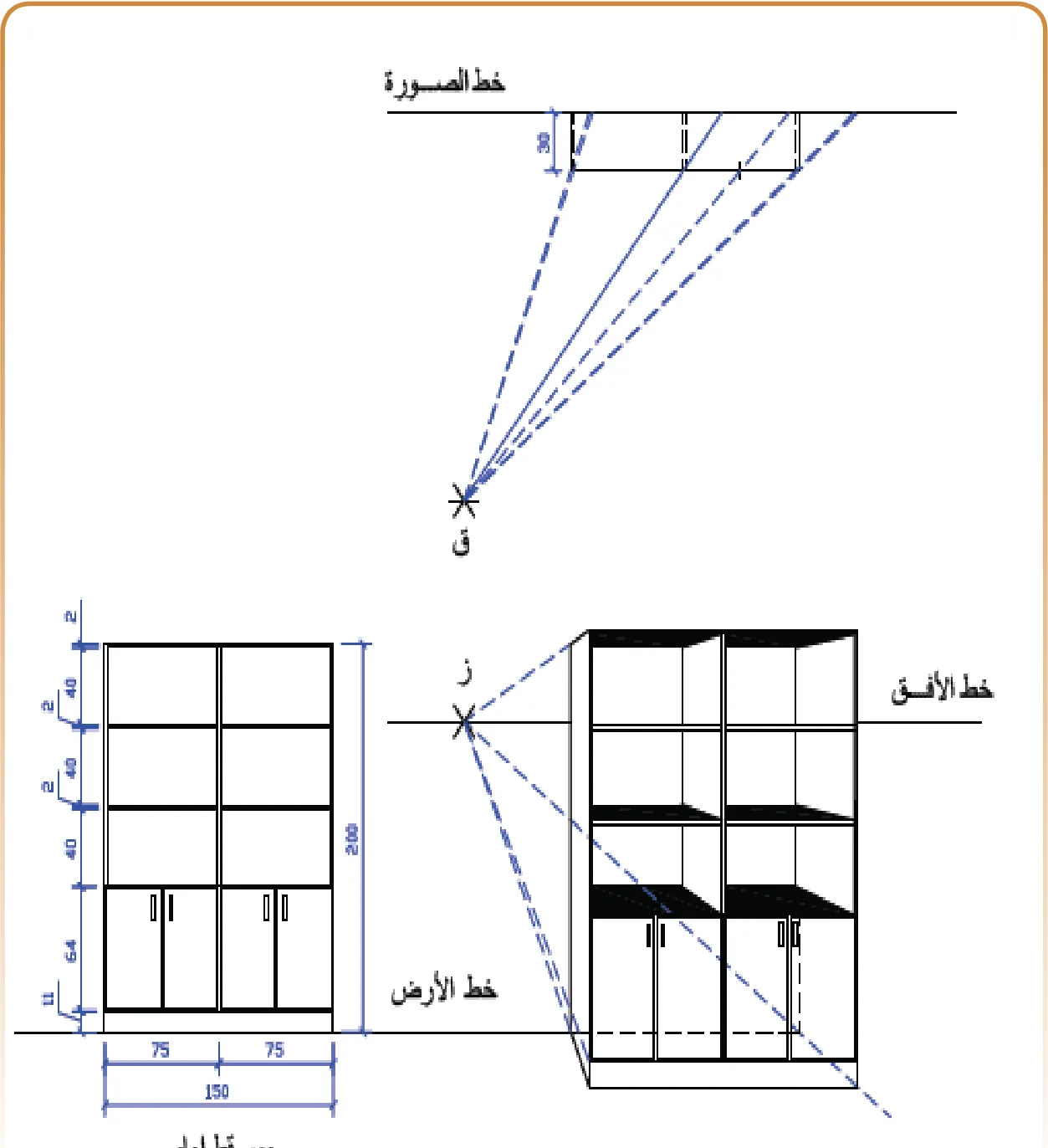

منظور خزانة رفوف كتب: الشكل المرفق يوضح أقيسة خزانة رفوف كتب، مصنوعة من خشب سمكه (2) سم، وارتفاع البانيل السفلي (11) سم، أرسم المنظور بطريقة النقطة الواحدة إذا علمت أن نقطة الوقوف تبعد عن خط الصورة (200) سم، وارتفاع خط الأفق (160) سم، وقياس الرسم 20:1.
منظور خزانة رفوف كتب: الشكل المرفق يوضح أقيسة خزانة رفوف كتب، مصنوعة من خشب سمكه (2) سم، وارتفاع البانيل السفلي (11) سم، أرسم المنظور بطريقة النقطة الواحدة إذا علمت أن نقطة الوقوف تبعد عن خط الصورة (200) سم، وارتفاع خط الأفق (160) سم، وقياس الرسم 20:1.

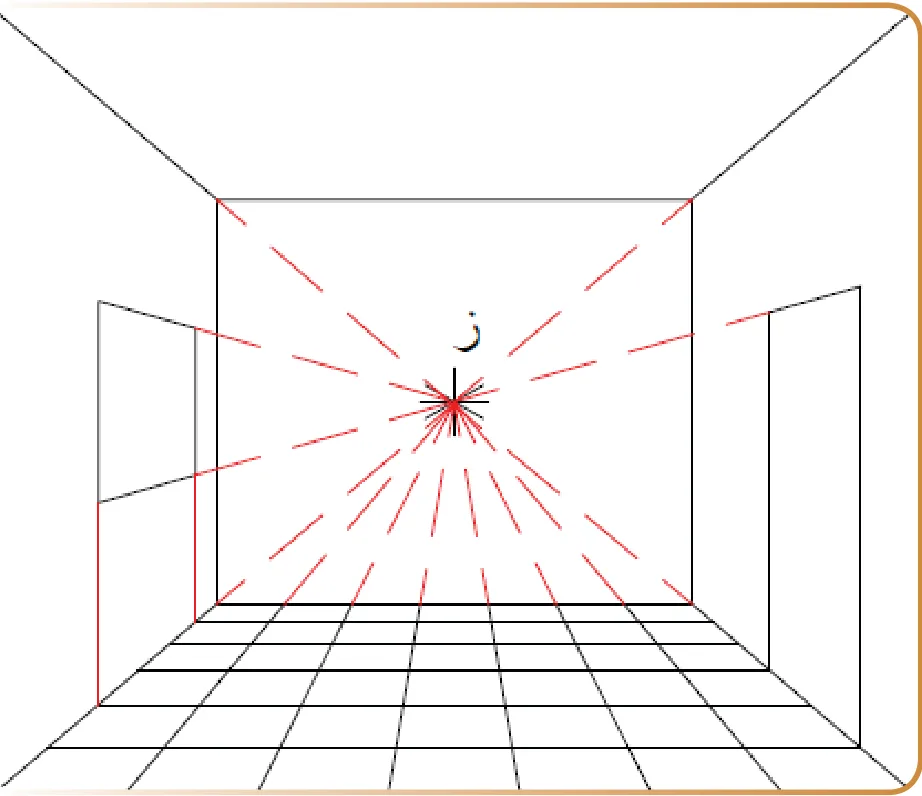

منظور غرفة بنقطة واحدة: الشكل المرفق يوضح طريقة رسم منظور لغرفة، علماً بأن طولها (350) سم، وعرضها (300) سم، وارتفاعها (280) سم، ويحتوي الجدار الأيمن على باب، والجدار الأيسر على شباك، وارتفاع خط الأفق (150) سم ونقطة الوقوف تبعد (600) سم عن خط الصورة، وارضية الغرفة عبارة عن بلاط بقياس (50×50) سم. > خطوات الرسم: > - رسم المسقط الأفقي للغرفة على خط الصورة وبقياس رسم محدد، على ان تلامس خطوط الجدران الداخلية خط الصورة. > - تحديد مكان نقطة الوقوف بالنسبة للمسقط الأفقي. > - رسم جميع الخطوط والنقاط اللازمة لتكوين المنظور. > - نبدأ برسم منظور قاعدة الغرفة، كما سبق لنا ورسمنا منظور المستطيل. > - نرسم الجدار البعيد أي الملامس لخط الصورة ليتم أخذ الارتفاع من النقطة الملامسة لخط الأرض. > - توصيل النقطة (ز) مع نقاط الجدار البعيد ورسم خطان يمتدان ليلتقيا مع الخطوط العمودية المرفوعة لتكوين الجدارين الأيمن والأيسر. > - نكمل من النقاط الغير ملامسة لخط الصورة ليتم تحديدها بطريقة التوصيل مع النقطة (ق) ورسم خط يتقاطع مع خط الصورة ليتم الاستفادة منه في تكوين المنظور على أكمل وجه.
منظور غرفة بنقطة واحدة: الشكل المرفق يوضح طريقة رسم منظور لغرفة، علماً بأن طولها (350) سم، وعرضها (300) سم، وارتفاعها (280) سم، ويحتوي الجدار الأيمن على باب، والجدار الأيسر على شباك، وارتفاع خط الأفق (150) سم ونقطة الوقوف تبعد (600) سم عن خط الصورة، وارضية الغرفة عبارة عن بلاط بقياس ⁦(50×50)⁩ سم. > خطوات الرسم: > - رسم المسقط الأفقي للغرفة على خط الصورة وبقياس رسم محدد، على ان تلامس خطوط الجدران الداخلية خط الصورة. > - تحديد مكان نقطة الوقوف بالنسبة للمسقط الأفقي. > - رسم جميع الخطوط والنقاط اللازمة لتكوين المنظور. > - نبدأ برسم منظور قاعدة الغرفة، كما سبق لنا ورسمنا منظور المستطيل. > - نرسم الجدار البعيد أي الملامس لخط الصورة ليتم أخذ الارتفاع من النقطة الملامسة لخط الأرض. > - توصيل النقطة (ز) مع نقاط الجدار البعيد ورسم خطان يمتدان ليلتقيا مع الخطوط العمودية المرفوعة لتكوين الجدارين الأيمن والأيسر. > - نكمل من النقاط الغير ملامسة لخط الصورة ليتم تحديدها بطريقة التوصيل مع النقطة (ق) ورسم خط يتقاطع مع خط الصورة ليتم الاستفادة منه في تكوين المنظور على أكمل وجه.

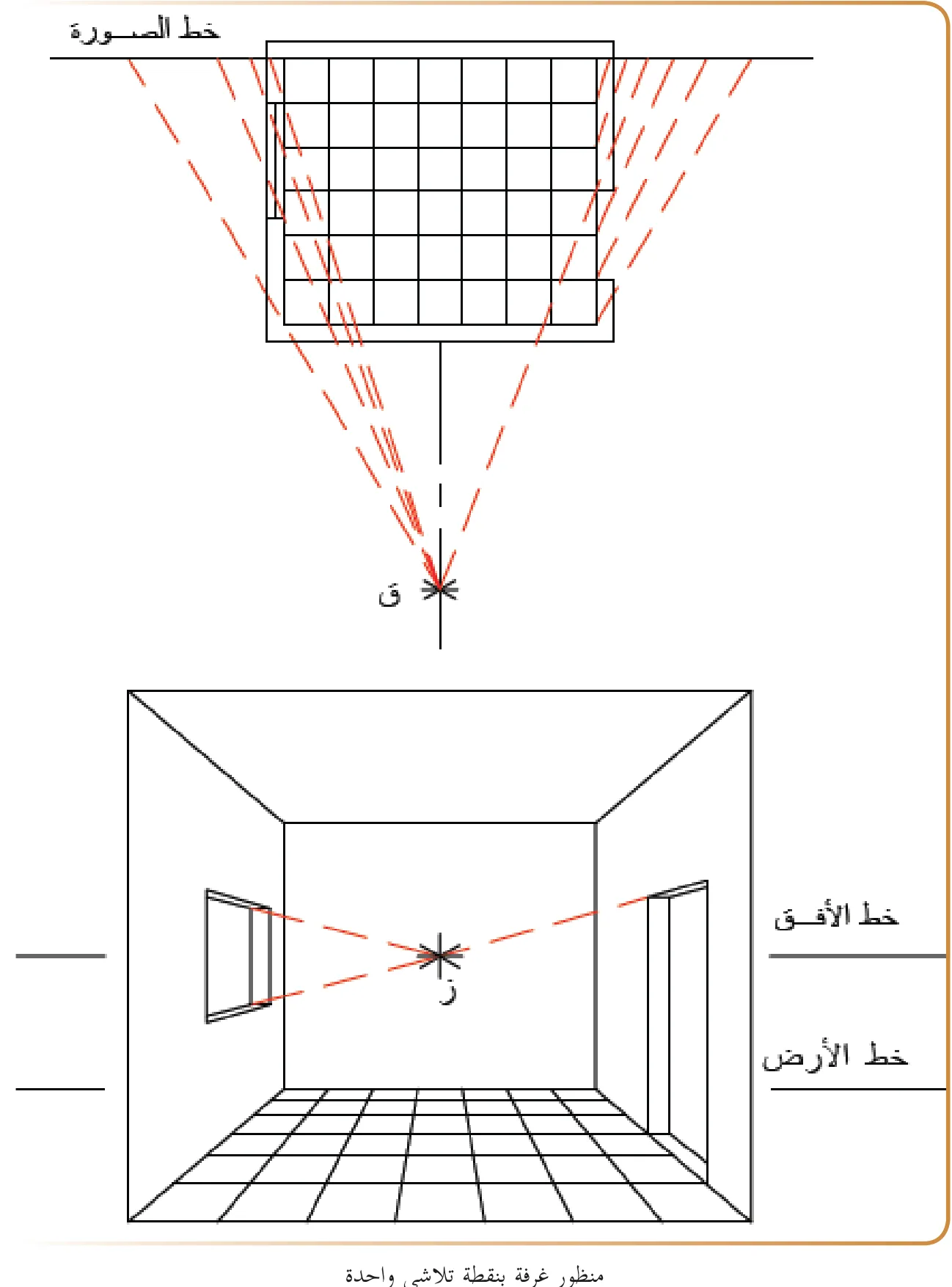

منظور غرفة بنقطة تلاشي واحدة
منظور غرفة بنقطة تلاشي واحدة

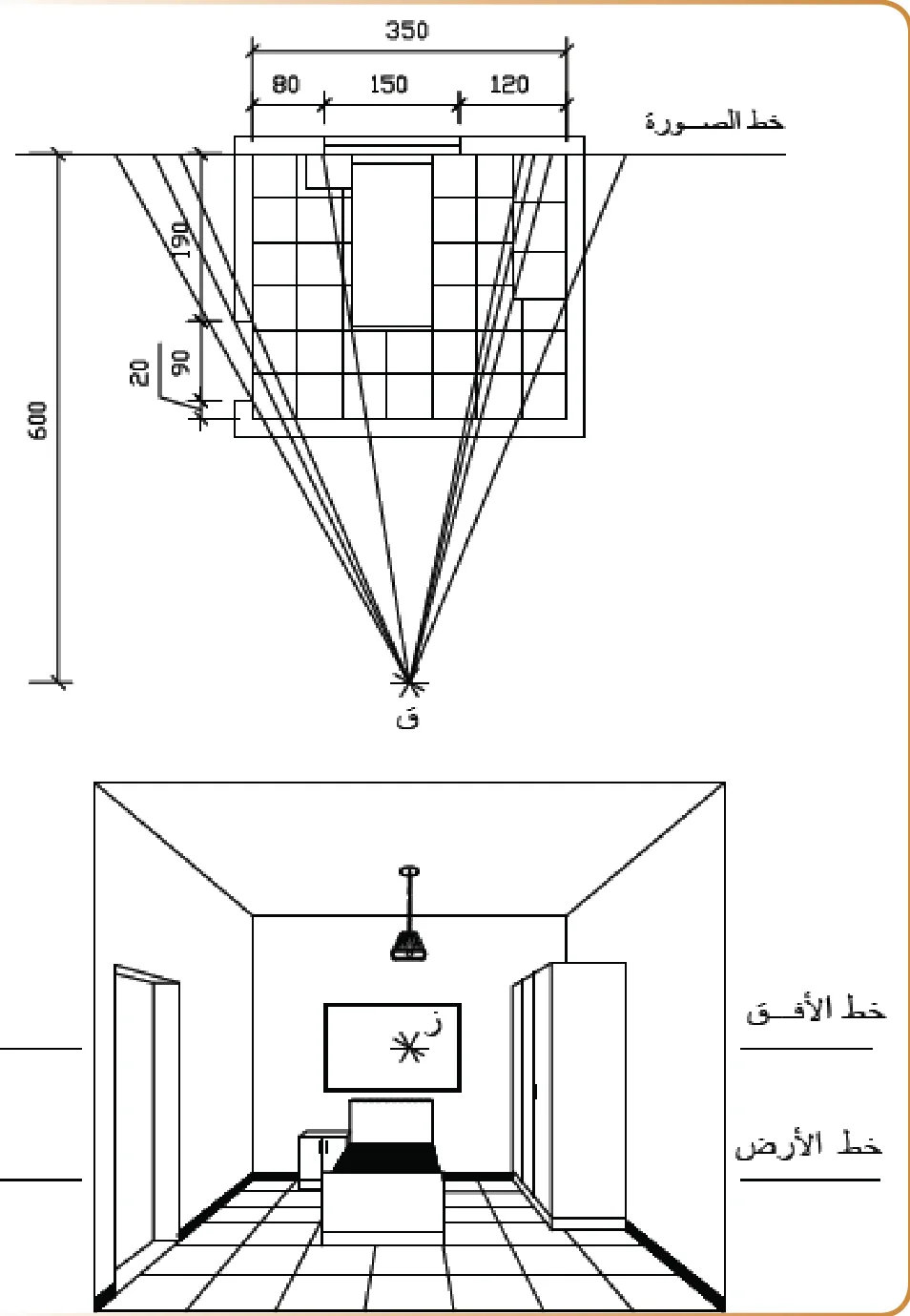

منظور غرفة نوم بنقطة واحدة: الشكل المرفق يوضح طريقة رسم منظور لغرفة نوم، علماً بأن طولها (350) سم، وعرضها (300) سم، وارتفاعها (280) سم، وتحتوي بداخلها على سرير بطول (200) سم، وعرض (90) سم، وارتفاع (42) سم، وارتفاع الراسية الأمامية (55) سم، والخلفية (90) سم، وكومودينو عرضه (50) سم وعمق (40) سم، وارتفاع (55) سم، وخزانة عرضها (165) سم، وعمق (60) سم، وارتفاع (220) سم، وارتفاع جلسة الشباك عن الأرض (100) سم، وارتفاع خط الأفق (150) سم ونقطة الوقوف تبعد (600) سم عن خط الصورة، وارضية الغرفة عبارة عن بلاط بقياس (50×50) سم.
منظور غرفة نوم بنقطة واحدة: الشكل المرفق يوضح طريقة رسم منظور لغرفة نوم، علماً بأن طولها (350) سم، وعرضها (300) سم، وارتفاعها (280) سم، وتحتوي بداخلها على سرير بطول (200) سم، وعرض (90) سم، وارتفاع (42) سم، وارتفاع الراسية الأمامية (55) سم، والخلفية (90) سم، وكومودينو عرضه (50) سم وعمق (40) سم، وارتفاع (55) سم، وخزانة عرضها (165) سم، وعمق (60) سم، وارتفاع (220) سم، وارتفاع جلسة الشباك عن الأرض (100) سم، وارتفاع خط الأفق (150) سم ونقطة الوقوف تبعد (600) سم عن خط الصورة، وارضية الغرفة عبارة عن بلاط بقياس ⁦(50×50)⁩ سم.

معاينة موضوع «المنظور ذو نقطة تلاشي واحدة» من وحدة «الرسم المنظوري التصويري» في مادة الرسم الصناعي لتخصص النجارة والديكور. أقسام الشرح: ٣.

المصدر: وزارة التربية والتعليم، المنظور ذو نقطة تلاشي واحدة (ص ٤٧–٦٢)
