رسم إشارة التيار المستمر

تمثل الإشارات الكهربائية عادة إما كعلاقة رياضية أو باستخدام الرسم حيث يتم تحديد المحاور للعلاقة الرياضية التي يتم التعبير عنها باستخدام الرسم البياني. تعتمد عملية الرسم للمنحنيات والعلاقات الرياضية ومدى دقتها في التعبير عن الاقتران الرياضي الذي يعبر عن الإشارة على عدة عوامل أهمها:

• مقياس الرسم.
• دقة الرسم وتعتمد على عدد النقاط التي يتم اخذ العينات عندها.
• التدريج المناسب للمحاور.
• تسمية المحاور واختيار الوحدات المناسبة.
• دقة الأدوات المستخدمة في الرسم.
• العامل الإنساني.

وسنستعرض طرق رسم أهم الموجات التي يتم التعامل معها مثل:

• إشارة التيار المستمر
• الموجة الجيبية.
• الإشارة المربعة.

عند رسم اقتران خطي لمقدار ثابت (جهد التيار المستمر ⁦DC⁩)، فان ذلك يتطلب:

• تسمية المحاور: (الجهد لمحور الصادات ⁦Y)⁩ و(الزمن لمحور السينات ⁦X)⁩
• تحديد الوحدات: الفولت أو الملي فولت أو الكيلو فولت مثلا لمحور الجهد، والثانية أو الملي ثانية أو المايكرو ثانية ---- الخ للزمن.
• تدريج المحاور حسب مقياس الرسم المناسب.
• رسم الإشارة بالقيمة المناسبة للزمن المناسب.

أرسم شكل إشارة التيار المستمر ⁦DC⁩ مع الزمن لبطارية 9 فولت لمدة 12 ملي ثانية بمقياس رسم 1.5 فولت / سم و 1 مليي ثانية/ سم.

أي أن شكل إشارة الجهد المتوقعة ستكون قيمة ثابتة مع محور الزمن. تدريج المحاور يتم حسب مقياس الرسم المحدد: هو 1.5 فولت / سم، 1 ميلي ثانية/سم: كل 1 ميلي ثانية تمثل على محور الزمن الأفقي بـ 1 سم 12 ميلي ثانية تمثل على محور الزمن بـ ⁦T⁩ $T = \frac{12}{1} \times 1 = 12cm$ كل ⁦1.5V⁩ تمثل على محور الصادات (الجهد) بـ 1 سم

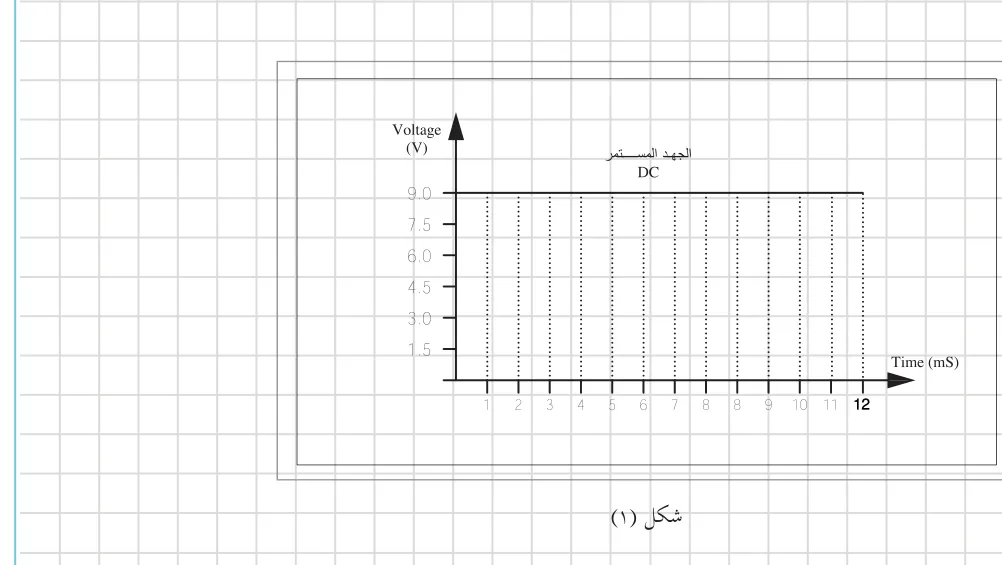

وباتباع خطوات الرسم المذكورة يكون شكل الإشارة كما في شكل (1):
