الموجة المربعة

تعرف الموجة المربعة بأنها تلك الموجة المتغيرة ⁦(Alternating Wave)⁩ غير الجيبية التي تتغير بين مستويين ثابتين بشكل دوري ولحظي وهما ⁦V1⁩ وتمثل القيمة العليا و⁦V2⁩ وتمثل القيمة الدنيا بحيث يمكن أن تحتوي ضمنها مستوى الصفر أو تكون فوق مستوى الصفر أو تحته كما في الشكل المجاور لوحة (4-1):

• الإشارة تتغير بين القيمتين ⁦V1⁩ و ⁦V2⁩ والتي تساوي صفر في هذه الحالة.
• تتغير الإشارة بين القيمتين ⁦V1⁩ و ⁦V2⁩.
• تتغير الإشارة بين القيمتين ⁦V1⁩ و ⁦-V2⁩.
• تتغير الإشارة بين القيمتين ⁦-V1⁩ و ⁦-V2⁩.

  وتمثل القيمة بين ⁦V1⁩ و ⁦V2⁩ اتساع الموجة المربعة.

أما الزمن الدوري للإشارة فيحسب كما في الموجة الجيبية من العلاقة: $T \{Sec\} = \frac{1}{f \{Hz\}}$

والزمن الدوري عبارة عن مجموع فترتين زمنيتين: $T = t1+t2$ فعند تساوي هاتين الفترتين الزمنيتين تكون الموجة المربعة $\frac{T}{2} = t1 = t2$

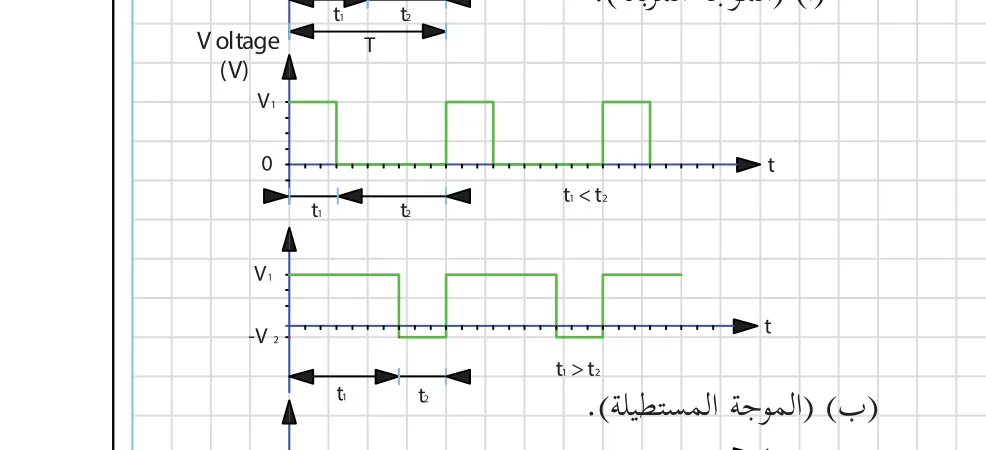

اما إذا كانت ⁦t1⁩ لا تساوي ⁦t2⁩ فإن الموجة تصبح (مستطيلة أو على شكل قطار من النبضات) كما في الشكل (4-ب).

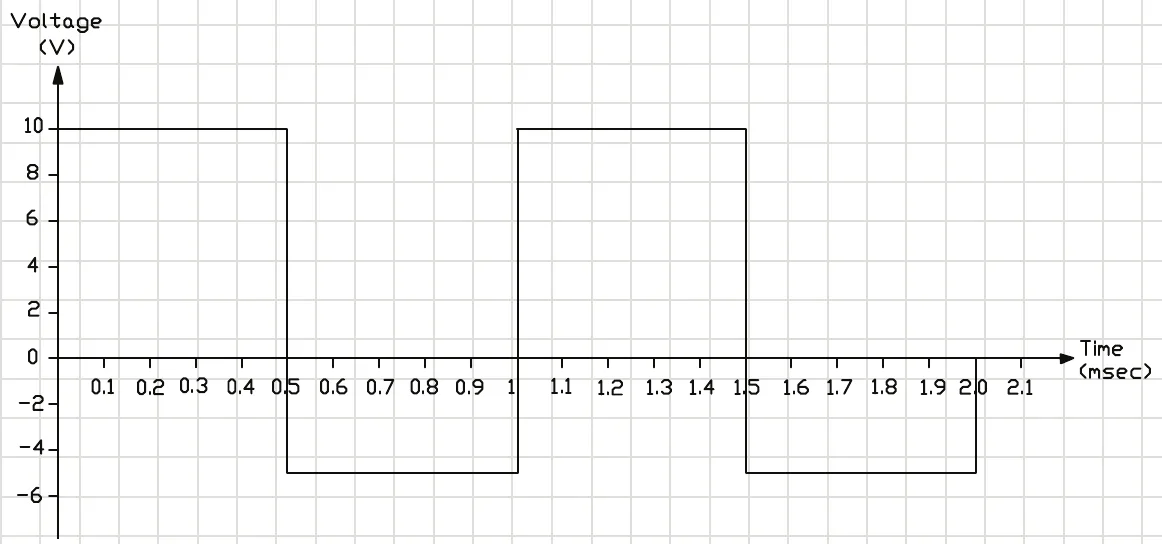

أرسم دورين لموجة مربعة منتظمة تتغير بين القيمتين ⁦-5V⁩ و ⁦10V⁩ وترددها ⁦1KHz⁩ بمقياس رسم ⁦2V/ Cm⁩ لمحور الجهد و ⁦0.1mSec/ Cm⁩. كما في اللوحة (5-1).

خطوات رسم الموجة المربعة:

• رسم المحاور حسب مقياس الرسم المحدد.
• كتابة وحدات القياس على المحاور.
• حساب الزمن الدوري:

$T = \frac{1}{f} = \frac{1}{1KHz} = \frac{1}{1000} = 0.001Sec = 1mSec$ $t1 = t2 = \frac{1}{2} \times T = 0.5mSec$ باعتبار أن كل ⁦0.1mSec⁩ يقابل ⁦1Cm⁩

• زمن الدورتين يقابل ⁦20Cm⁩

  وبالتالي يمثل كل من ⁦t1⁩ و ⁦t2⁩ بـ ⁦5Cm⁩. وبالتالي يحدد على محور الزمن كل من ⁦t1⁩ و ⁦t2⁩ و ⁦T⁩. كما في اللوحة (5-1).

حسب مقياس الرسم لمحور الجهد فان كل ⁦2V⁩ تمثل بـ ⁦1Cm⁩ وبالتالي فان: ⁦5V⁩ تمثل بـ ⁦2.5Cm⁩

• تحدد هذه النقاط على محور الجهد.
• رسم نقاط التقاطع.
• التوصيل بين النقاط كما في اللوحة (5-1)..

أرسم موجة جيبية زمنها الدوري يساوي 60 مللي ثانية واتساعها من القمة إلى القمة 24 فولت بمقياس رسم 5 مللي ثانية/ سم، 3 فولت / سم وذلك حسب الزوايا (60°، ...)

أرسم موجة مربعة منتظمة تتغير بين القيمتين 3 فولت و 15 فولت بزمن دوري 120 مللي ثانية بمقياس رسم 3 فولت / سم لمحور الجهد و 10 مللي ثانية / سم لمحور الزمن.

أرسم موجة مربعة ترددها 100 هيرتز واتساعها من القمة إلى القمة 24 فولت مع العلم أن القيمة الدنيا للاشارة تساوي (8- فولت) وذلك بمقياس رسم 4 فولت / سم، 1 مللي ثانية / سم.

أرسم موجة جيبية ترددها ⁦25HZ⁩ واتساعها 18 فولت وذلك بمقياس رسم 5 ميلي ثانية /سم، 6 فولت /سم.

أرسم دورة واحدة لموجة جيبية زمنهما الدوري 24 ميلي ثانية واتساعها من القمة إلى القمة يساوي 30 فولت، وذلك بمقياس رسم 3 ميللي ثانية/سم، 5 فولت/سم.
