الطيات

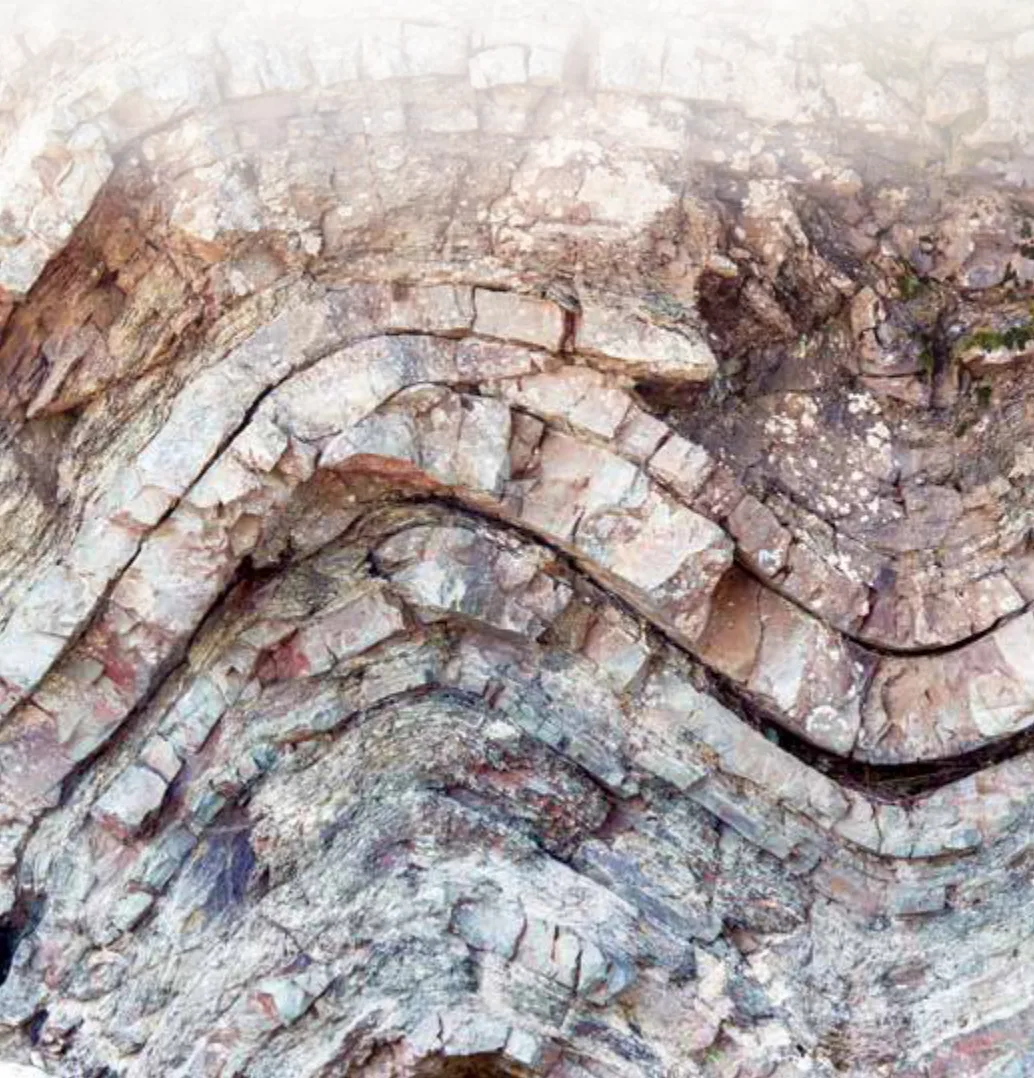

أصف اتجاه التقوّس في الطبقات الصخرية.

الطيّة: كيف تنثني الصخور دون أن تتكسر؟

فما أجزاء الطيّة؟ وكيف يصنّفها الجيولوجيّون؟

• تنثني الطبقات الصخرية (مثل: الصخور الرسوبية، وبعض الصخور البركانية)، وتتقوس دون أن تتكسر.
• حجم الطيّات:
• صغيرة الحجم: يمكن مشاهدتها في الطبقات الصخرية وتتبع أجزائها كاملة.
• ضخمة: لا يمكن مشاهدتها وتتبع أجزائها كاملة، إذ نرى أجزاءً منها فقط.
• ولدراسة الطيات في الصخور وتتبعها لا بد من معرفة أجزائها.

• أوضح المقصود بالطيّة.
• أحدد أجزاء الطيّة على الرسم.
• أميّز أنواع الطيّات المختلفة.
• أقارن بين القبة والحوض من حيث موقع الصخور الأقدم والأحدث.

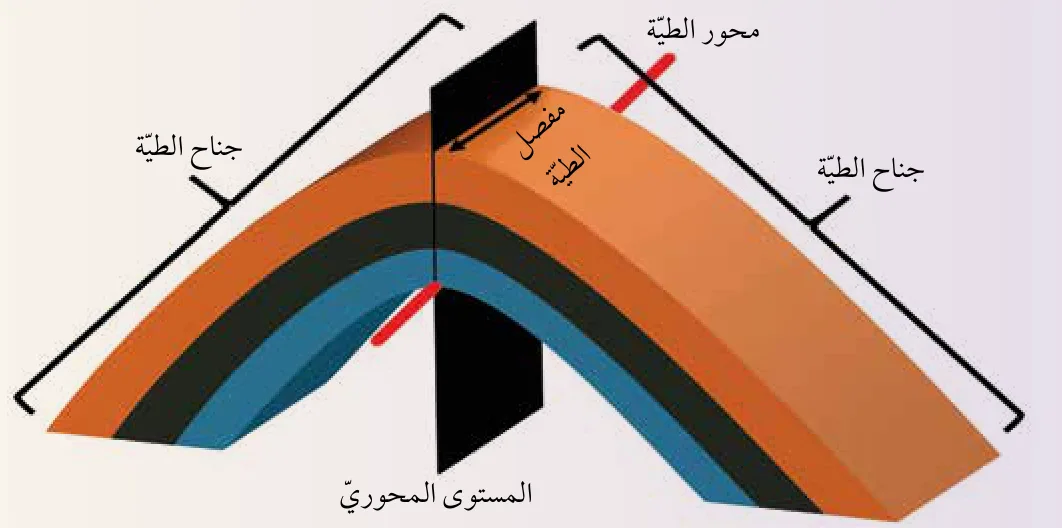

أجزاء الطيّة: جناحان ومفصل ومحور

تختلف الطيّات في أشكالها وحجومها، ولكن مهما تعدّدت هذه الأشكال والحجوم، فإنها تتشابه في أجزائها.

أحدد أجزاء الطيّة المبيّنة في الشكل.

كم جناحًا للطيّة؟

ماذا يسمّى الخط الذي يصل بين النقاط التي تقع على أكبر تكوّر (انحناء) للطيّة؟

كيف يقسم المستوى المحوري الطيّة؟

أصف اتجاه تقوّس الطيّة.

أرسم على الشكل سهمًا يبيّن اتجاه ميل جناحي الطيّة.

أقترح اسمًا للطيّة المبيّنة في الشكل اعتمادًا على اتجاه تقوّس الطبقات الصخرية.

أصف أجزاء الطيّة.

• المستوى المحوريّ قد يكون مائلاً أو رأسياً أو أفقياً.

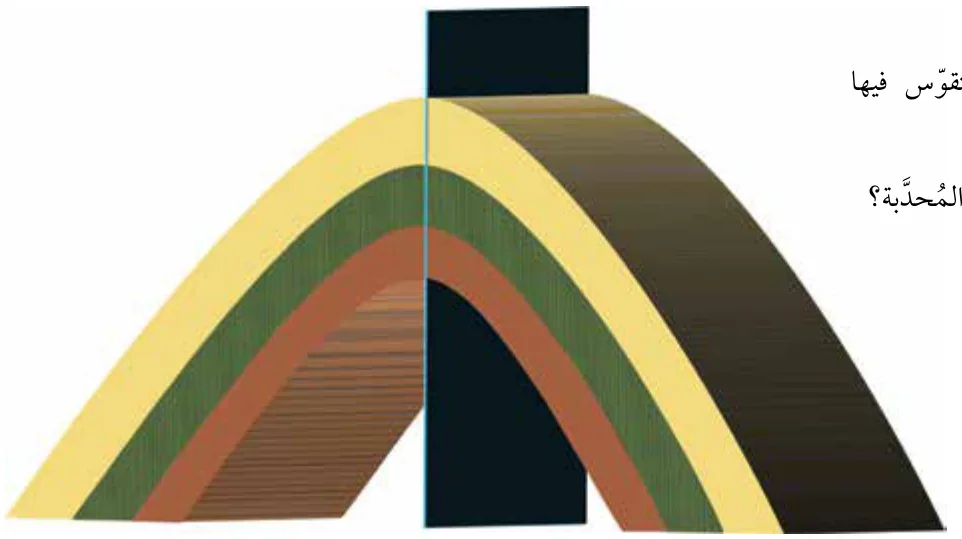

أصف: كيف يميل جناحا الطيّة المُحدّبة؟

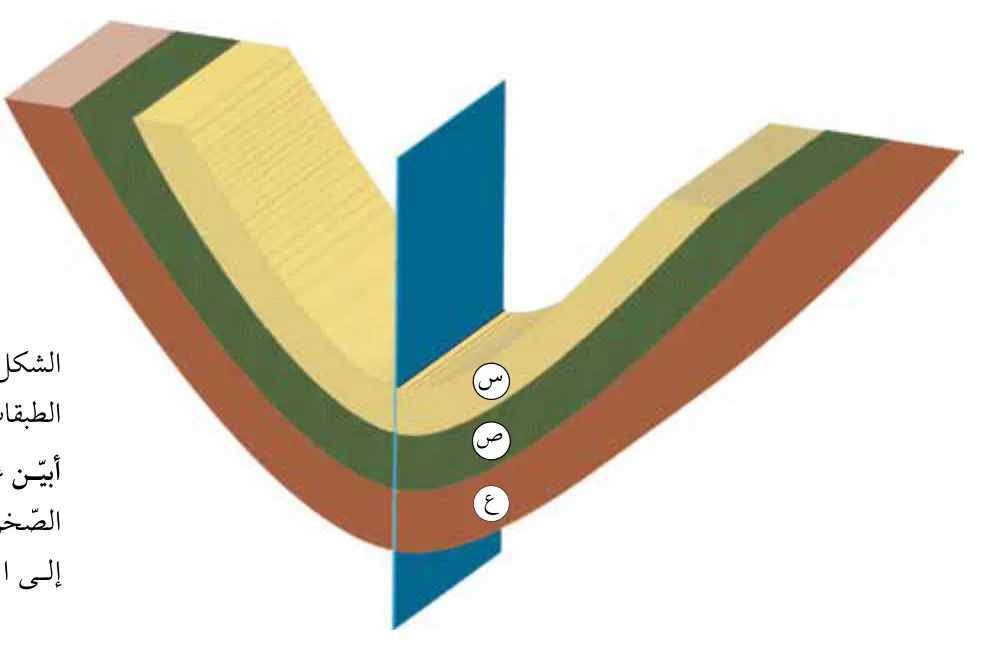

أُبيّن على الشكل ترتيب الطبقات الصخرية (س، ص، ع) من الأقدم إلى الأحدث.

كيف نميّز الطيّة المُحدّبة من المُقعّرة؟

• صنّف العلماء الطيّات اعتماداً على: اتجاه تقوّس الطبقات الصخرية، وزاوية ميل المستوى المحوري.

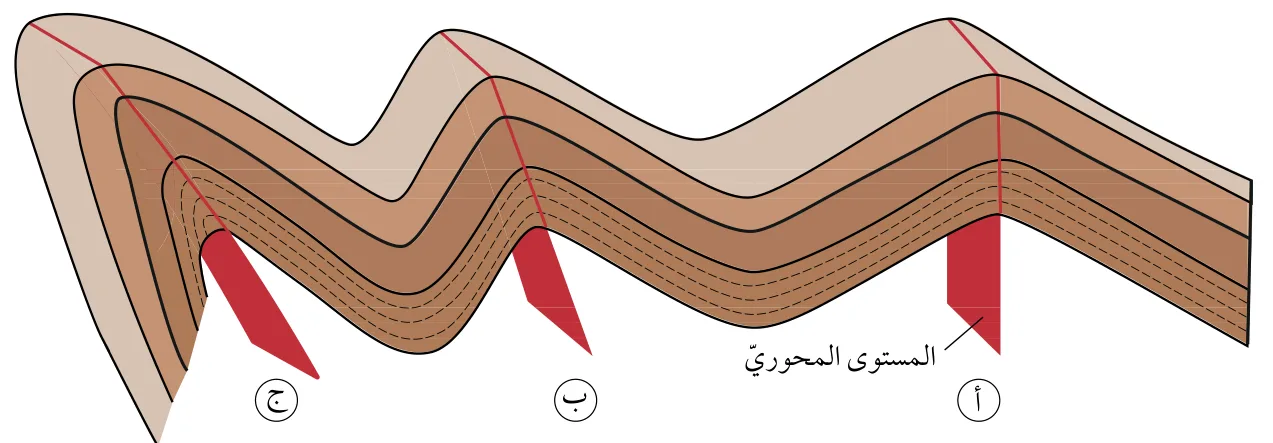

كيف يغيّر ميل المستوى المحوريّ شكل الطيّة؟

• المستوى المحوريّ: عمودي على سطح الأرض.
• نشأتها: تتشكّل عندما تتعرّض الطبقات الصخرية لضغط متساوٍ على كلا الجانبين.

• المستوى المحوريّ: مائل بزاوية أقل من 90°؛ أي غير متعامد على سطح الأرض.
• نشأتها: تتشكّل عندما تتعرّض الطبقات الصخرية لضغط غير متساوٍ على كلا الجانبين.

• المستوى المحوريّ: مائل بدرجة كبيرة عن المستوى العمودي (مستوى يصنع زاوية 90° مع المستوى الأفقي).
• الطبقات: تكون الطبقات المكوّنة لأحد الجناحين مقلوبة.
• نشأتها: ضغط غير متساوٍ على كلا الجانبين، يتعرّض أحدهما لضغط كبير جداً.

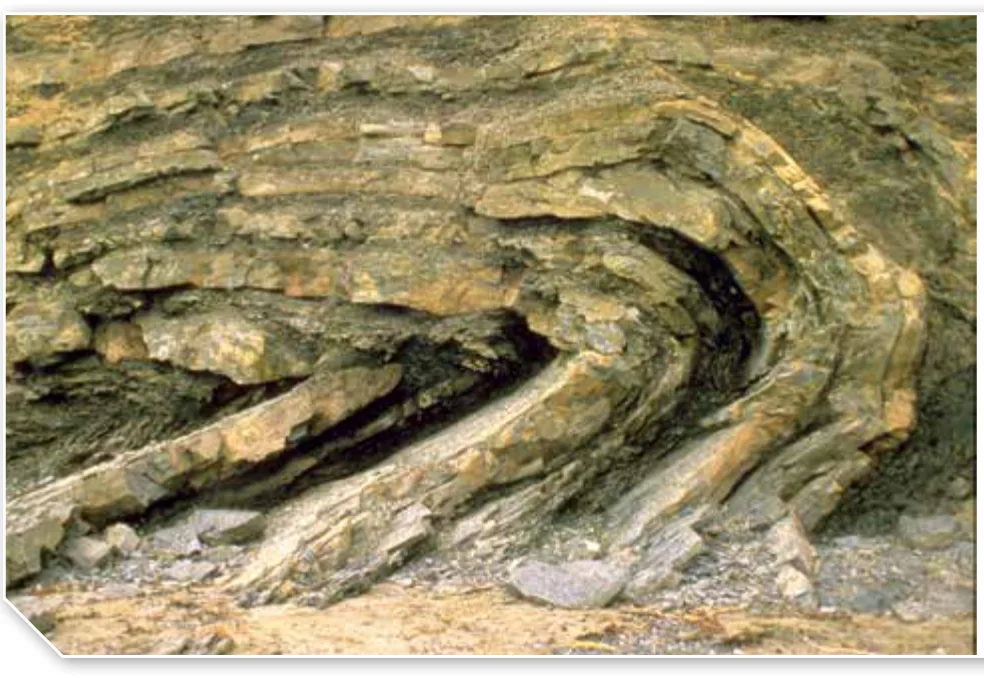

• المستوى المحوريّ: أفقي تقريباً.

وماذا ينتج عن الطيّات المتماثلة بنوعيها؟

أوضّح المقصود بالطيّة المقلوبة.

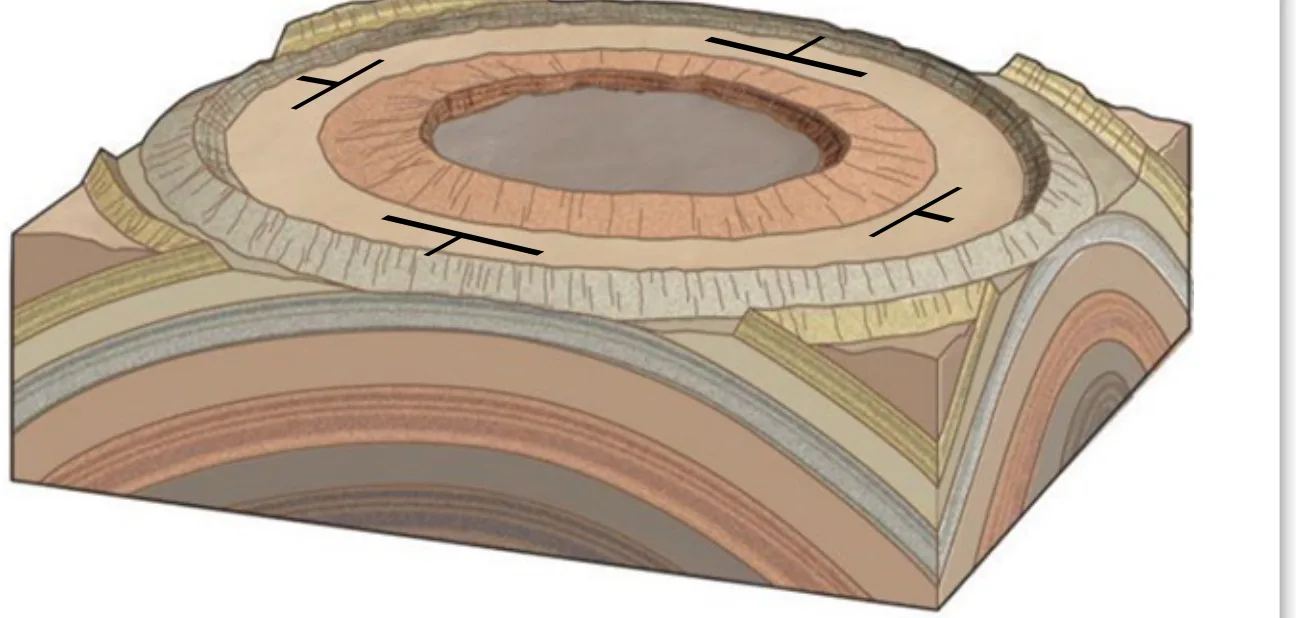

أحدد موقع الصخور الأحدث عمرًا.

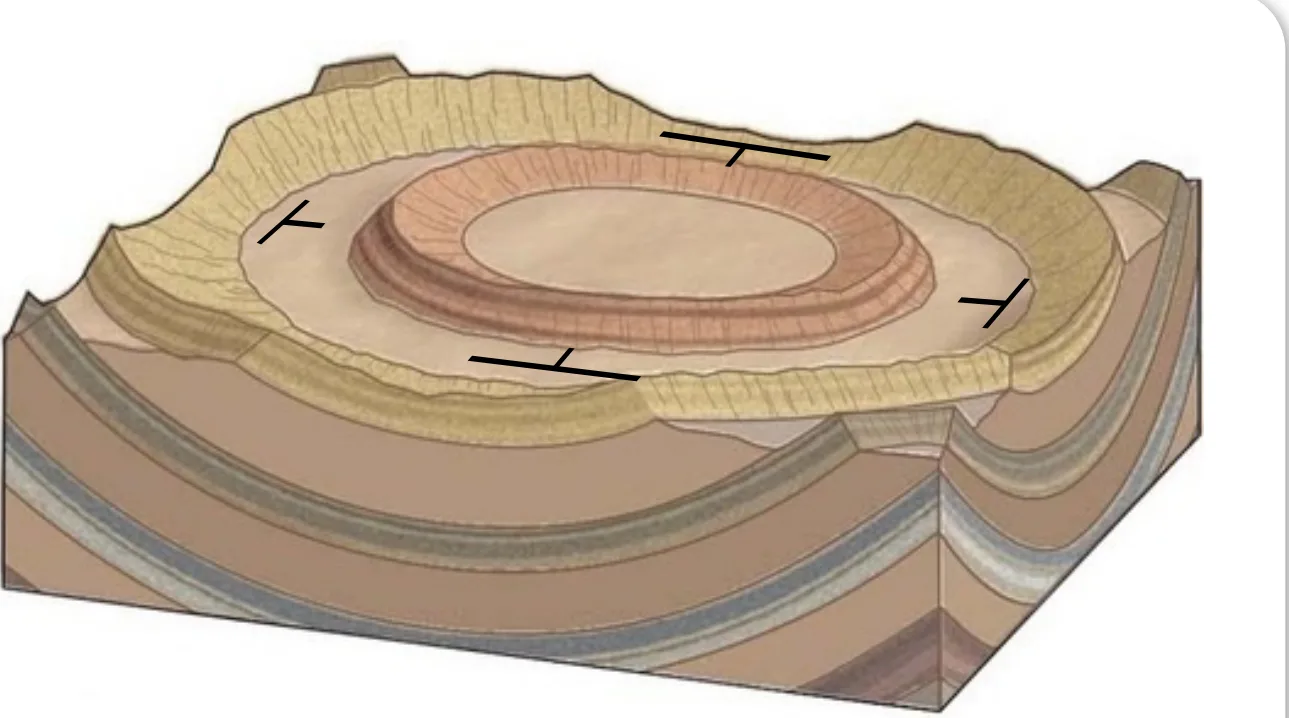

أحدد موقع الصخور الأقدم عمرًا.

القبة والحوض: كيف ينشأ كل منهما؟

كيف ينشأ هذان التركيبان الجيولوجيان؟ وما الفرق بينهما؟

• ينشأ عن الطيّات المُتماثلة بنوعيها؛ المُحدَّبة والمُقعَّرة، تركيبان جيولوجيان، هما: القباب، والأحواض.

• نشأتها: تأثير ضغط من الأسفل على الطبقات، فتتحدّب نحو الأعلى.
• غالبًا ما تتكوّن القباب بفعل اندفاع الماغما وتبريدها أسفل سطح الأرض، فتتحدّب الطبقات التي تعلوها.
• عند الحتّ والتعرية: تحدث تعرية للجزء العلوي، فتظهر الطبقات المتكشفة على شكل دائري أو إهليلجي.
• الطبقات الأقدم في وسط القبة والأحدث على الأطراف.
• تميل الطبقات في جميع الاتجاهات بعيدًا عن مركز القبة.
• تظهر شبيهة بالطية المُحدَّبة في المقطع العرضي.

• نشأته: هبوط القشرة الأرضية نحو الأسفل لتتقعّر، نتيجة ثقل الرواسب المتراكمة في منطقة ما من القشرة.
• عند الحتّ والتعرية: تظهر الطبقات المتكشفة على شكل دائري أو إهليلجي، كما في القباب.
• الطبقات الأحدث في وسط الحوض والأقدم على الأطراف.
• تميل الطبقات في جميع الاتجاهات نحو مركز الحوض.
• تظهر شبيهة بالطية المُقعَّرة في المقطع العرضي.

• القباب ترتفع أوّلًا على هيئة جبال، فتتعرّض للتجوية والحتّ وتتآكل بسرعة أكبر من الأحواض.
• وتتحوّل في النهاية إلى مناطق منخفضة. مثال: حوض البقعة في الأردن، كان في الأصل قُبّة.

أراجع: أصنّف الطيّات وأقارن

أصنّف الطيّات اعتمادًا على اتجاه التقوّس، وزاوية مَيل المستوى المحوريّ.

أوضّح المقصود بكل من: الطيّة، وجناح الطيّة، ومحور الطيّة.

أقارن** بين القبة والحوض من حيث اتجاه ميل الطبقات ومواقع الطبقات الأحدث والأقدم في كل منهما.

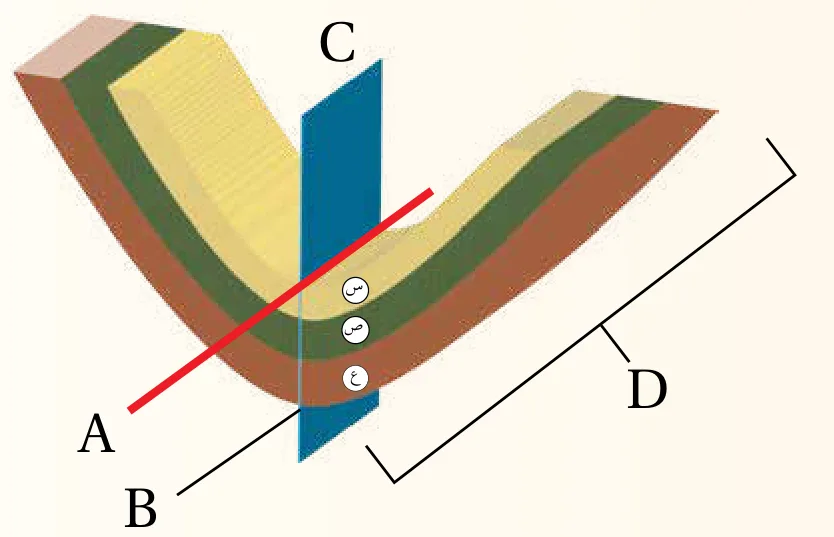

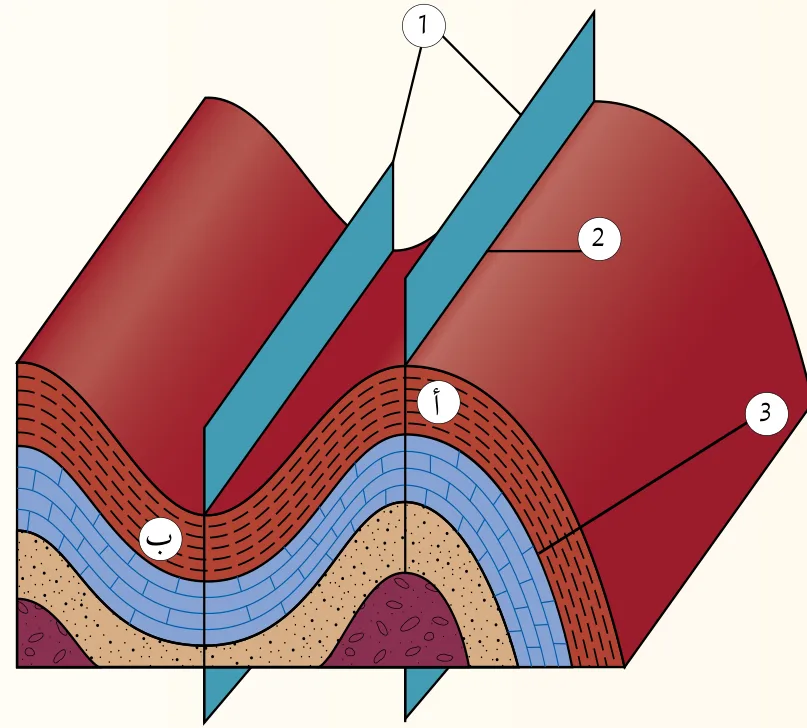

أدرس الشكل الآتي جيّدًا، ثم أجيب عن الأسئلة التي تليه:

أحدّد على الرّسم الأجزاء المشار إليها بالأرقام (1، 2، 3).

أصنّف** الطيّتين (أ، ب) اعتمادًا على اتجاه التقوّس.

أستنتج:** أين تقع الطبقات الأقدم والأحدث في كل من الطيّتين (أ، ب)؟

أصف كيف يميل جناحا الطيّة (ب) نسبة إلى المستوى المحوريّ.

أحدّد نوع الإجهاد الذي سبّب تشكّل كل من الطيّتين (أ، ب).

أتوقّع** نوع الصّدع المتكوّن في صخور القشرة الأرضيّة إذا رافق عمليّة طيّ الصخور صَدْعٌ.

يشير الرمز ⁦(D)⁩ في الشكل إلى: أ. محور الطيّة.

• ب. المستوى المحوريّ.

• جـ. جناح الطيّة.

• د. مفصل الطيّة.

تُصنَّف الطيّة في الشكل بحسب اتجاه التقوّس وزاوية ميل المستوى المحوريّ إلى طيّة: أ. مُقعَّرة ومُتماثلة.

• ب. مُحدَّبة ومُتماثلة.

• جـ. مُقعَّرة وغير مُتماثلة.

• د. مُحدَّبة وغير مُتماثلة.

في الشكل السابق تعرّضت الطيّة إلى ضغط: أ. متساوٍ على كلا الجانبين.

• ب. غير متساوٍ على كلا الجانبين.

• جـ. غير متساوٍ على كلا الجانبين وأحد جناحيها مقلوب.

• د. متساوٍ على كلا الجانبين وأحد جناحيها مقلوب.

إذا تعرّضت الطيّة الظاهرة في الشكل إلى قوى ضغط بحيث أصبح جناحاها يميلان في الاتجاه نفسه بصورة أفقيّة تقريبًا، وأصبح المستوى المحوريّ لها أفقيًّا تقريبًا، فإنها تُصنَّف بحسب زاوية ميل المستوى المحوريّ إلى طيّة: أ. مُقعَّرة.

• ب. مُحدَّبة.

• جـ. مُضطجِعة.

• د. مقلوبة.

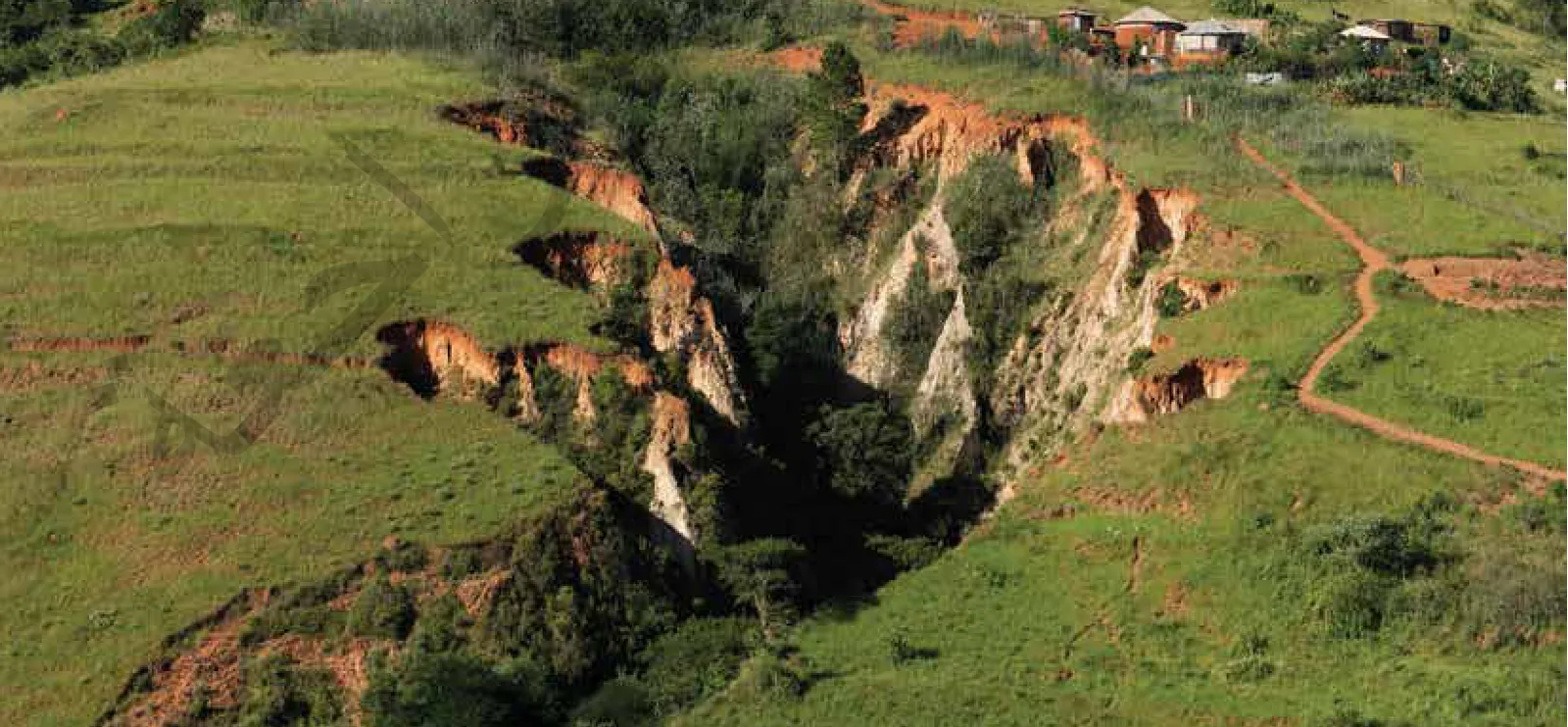

الجيولوجيا الهندسية: لماذا تهمّ الطيّات المهندس؟

• تؤثّر العوامل الجيولوجية في: اختيار الموقع، وعملية تصميم البناء، ومرحلة البناء، وكيفية تشغيل المنشأ بعد بنائه.
• تؤثر التراكيب الجيولوجية مثل الصدوع والطيات في المشروعات الهندسية الكبيرة، مثل السدود والمستودعات والمطارات والأنفاق.
• وجود الطيات والصدوع غير مرغوب فيه هندسيًا؛ لأنها تُضعف قابلية التحمّل للطبقات الصخرية.
• ومن ثمّ، تعمل على تفتيت الصخور؛ وبذلك تؤثّر في المنشآت المقامة فوقها.

أختبر نفسي: أسئلة مراجعة الوحدة عن الطيّات

تُسمّى الانثناءات الناتجة من تعرّض الطبقات الصخرية لإجهاد الضغط: أ. الصدوع العاديّة.

• ب. الطيّات.

• جـ. الكُتل الاندفاعيّة.

• د. الأحواض الخَسْفيّة.

تُسمّى الطيّة التي يكون فيها المستوى المحوريّ أفقيًّا تقريبًا الطيّة: أ. المقلوبة.

• ب. المُضطجِعة.

• جـ. المُتماثِلة.

• د. غير المُتماثِلة.

تُسمّى الطيّة التي يميل جناحاها بزاوية مَيل متساوية على كلا الجانبين، سواء أكانت طيّة مُحدَّبة أم طيّة مُقعَّرة، الطية: أ. المُتماثِلة.

• ب. غير المُتماثِلة.

• جـ. المقلوبة.

• د. المُضطجِعة.

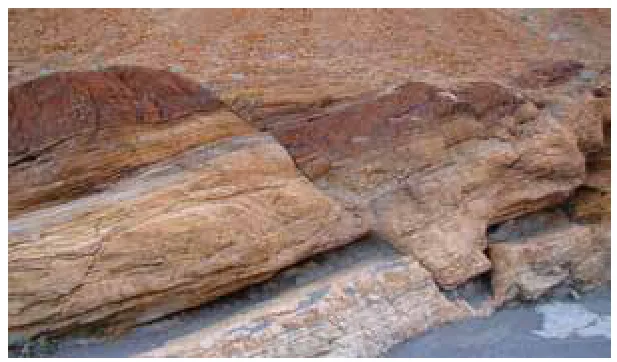

التّركيب الجيولوجيّ الذي يمثّله الشكل الآتي هو:

• أ. صَدع عاديّ.

• ب. صَدع عكسيّ.

• جـ. طيّة مُحدَّبة.

• د. طيّة مُقعَّرة.

الطيّة التي يكون فيها المستوى المحوري مائلًا ويميل جناحاها في الاتّجاه نفسه، وتزيد زاوية مَيل أحد جناحيها على 90°، وتكون الطبقات الأحدث في وسطها هي الطيّة: أ. المُحدَّبة.

• ب. المُتماثلة.

• جـ. المُضطجِعة.

• د. المقلوبة.

الخط الذي تحدث عنده عملية الطيّ، ويحدّد أقصى تكوّر لطبقة ما في الطيّة هو: أ. المستوى المحوريّ.

• ب. محور الطيّة.

• جـ. مِفصَل الطيّة.

• د. جناح الطيّة.

تُسمّى الطيّة التي تتقوّس فيها الطبقات الصخريّة نحو الأعلى، ويميل جناحاها بعيدًا عن المستوى المحوريّ، وتكون الطبقات الأقدم في وسطها، الطيّة: أ. المقلوبة.

• جـ. المُقعَّرة.

• د. المُحدَّبة.

تُسمّى الطيّة التي يميل جناحاها بزاوية مَيل غير متساوية على كلا الجانبين سواء أكانت طيّة مُحدّبة أم طيّة مُقعّرة

الخط الوهمي الذي يصل بين النقاط التي تقع على أقصى تكوّر (انحناء) للطيّة هو

تتكوّن الطيّة من مجموعة من الأجزاء، منها

أتوقّع:** هل يمكن أن تتشكّل الطيّات في الصخور الهشّة؟ لماذا؟

أبيّن: متى توصف الطيّات بأنها متماثلة، ومتى توصف بأنها غير متماثلة؟

أقارن** بين القبة والحوض من حيث: ميل الطبقات في كلّ منهما، وحداثتها.
