الخرائط الجيولوجية

• أقرأ خريطة جيولوجية لمنطقة ما باستخدام الرموز ومقياس الرسم.
• أرسم مقطعًا جيولوجيًا من الخريطة الجيولوجية تمثّل طبقات أفقية.

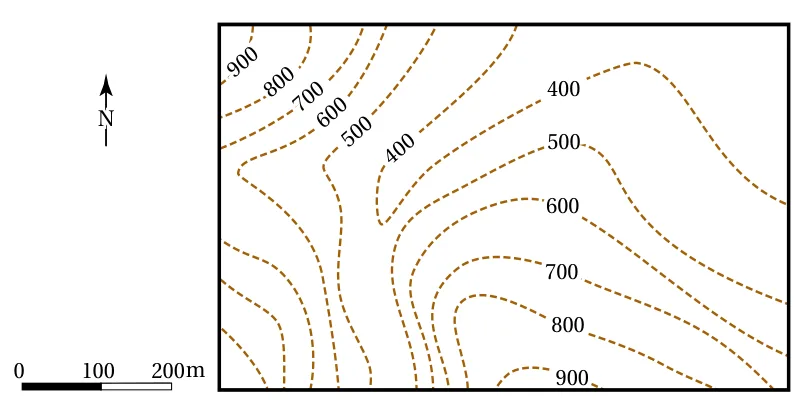

أحدّد أعلى قيمة وأقل قيمة لخطوط الكُنتور.

وماذا يحدث حين نضيف الصخور إلى الخريطة؟

الخرائط: لماذا نرسم الأرض على ورقة؟

تُعدّ الخرائط من الوسائل المهمة التي نستطيع بها تمثيل العديد من المعالم والمظاهر الطبيعية

• ماذا تمثّل: التضاريس، وأنواع الصخور، والتراكيب الجيولوجية، وتوزّع الأمطار.
• فائدتها: تسهّل تفسير البيانات والمعلومات بدلًا من كتابتها على شكل نصوص.
• قِدمها: هي معروفة لدى الإنسان منذ القدم؛ استخدمها البابليون والفراعنة واليونانيون وغيرهم.
• أنواعها:
• الخرائط الكُنتورية
• الخرائط الطوبوغرافية
• الخرائط الجيولوجية
• الخرائط الجيوفيزيائية
• الخرائط الجيوكيميائية
• الأهم لرسم الخرائط الجيولوجية: معرفة الخرائط الكُنتورية والخرائط الطوبوغرافية.

فكيف تُظهر الخريطة ارتفاع الجبال وانخفاض الوديان؟

خطوط الكُنتور: كيف نقرأ الارتفاع؟

• وللخرائط الكُنتورية والطوبوغرافية عناصر عدّة، منها:

• لا تتقاطع خطوط الكُنتور مع بعضها البعض.
• في الخرائط الطوبوغرافية تمثل قيمًا متساوية في الارتفاع نسبة إلى سطح البحر.
• إشارة القيمة:
• سالبة إذا انخفض منسوب خط الكُنتور عن سطح البحر.
• موجبة إذا ارتفع منسوب خط الكُنتور عن سطح البحر.
• تقارب الخطوط وتباعدها يدل على طبيعة التضاريس، من حيث شدّة الانحدار.

• ثابتة في الخريطة الواحدة، وتختلف من خريطة إلى أخرى بحسب الغرض من الخريطة.

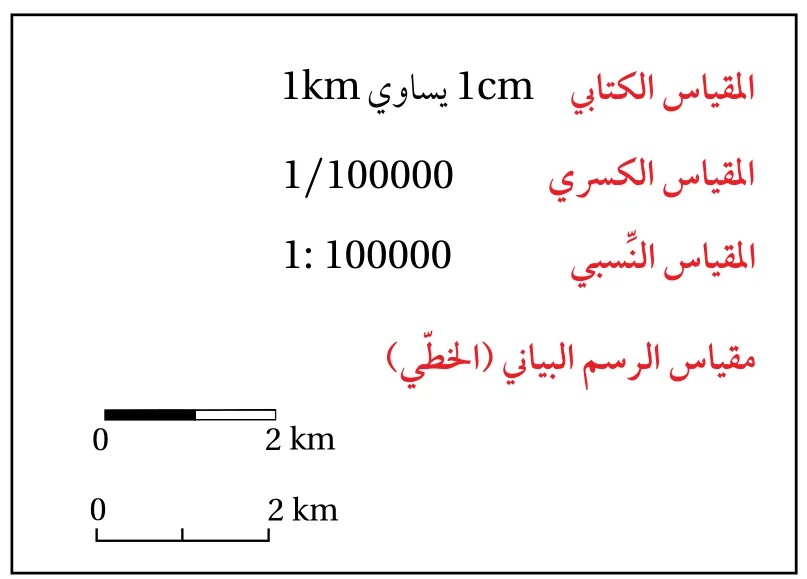

• طرائق التعبير عنه: المقياس الكتابي، والمقياس الكسري، والمقياس النسبي، ومقياس الرسم البياني (الخطي).
• المقياس الكتابي: $1\ \text{cm}$ يساوي $1\ \text{km}$.
• المقياس الكسري: $1/100000$.
• المقياس النسبي: $1:100000$.

الخريطة الجيولوجية: ماذا تخبّئ الصخور تحت أقدامنا؟

• يستنتج الجيولوجيون نوع الصخور والطبقات الموجودة أسفل سطح الأرض.
• الطبقات الصخرية تُمثَّل على الخريطة اعتمادًا على زاوية ميلها واتجاه الميل والمضرب.
• الطبقات الأفقية موازية لخطوط الكُنتور.
• الطبقات المائلة والرأسية تتقاطع حدودها مع خطوط الكُنتور بحسب زوايا ميلها.
• عناصر الخريطة الجيولوجية الرئيسة:
• العنوان الذي يوضِّح الغرض من رسمها
• مقياس الرسم
• دليل الخريطة

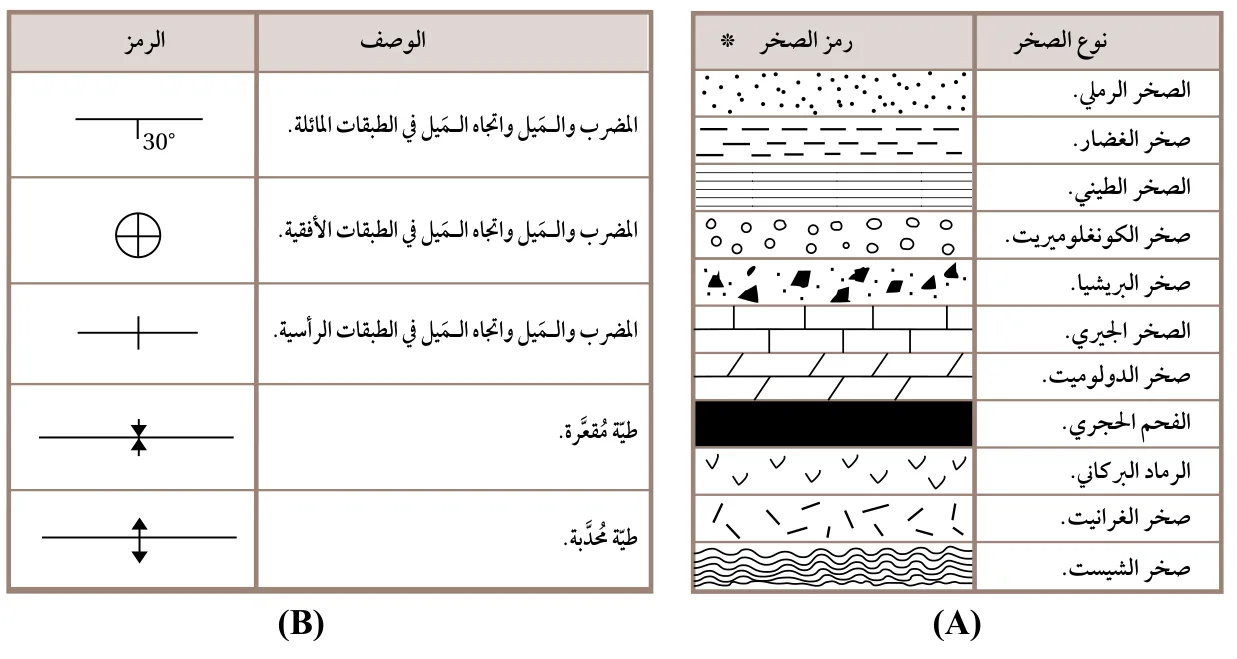

• الرموز: تُستخدم رموز خاصة بأنواع الصخور والتراكيب الجيولوجية ووضعية الطبقات فيها.
• الألوان: يمكن استخدام ألوان خاصة بكل نوع من الصخور، أو دمج الألوان مع الرموز.

• (A): رموز تمثل أنواعًا مختلفة من الصخور.
• (B): رموز تمثل تراكيب جيولوجية ووضعية الطبقات فيها.
• رمز الصخر للمطالعة الذاتية.

الميل والمضرب: كيف نصف وضع الطبقة؟

تعلمتُ سابقاً أن الطبقات الرسوبية في الطبيعة تتكوّن بصورة أفقية، ولكنها إذا تعرضت إلى إجهادات مختلفة فإنها تتشوّه، فقد تميل، أو تنثني، أو تتصدّع،

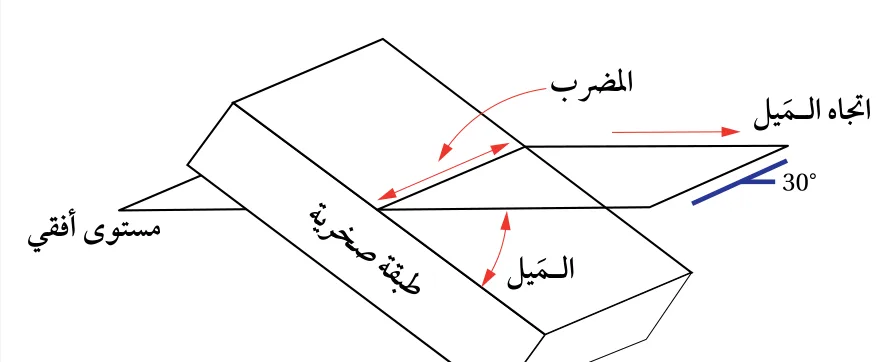

• وضعية الطبقات ⁦(Attitude of Layers)⁩ تُعرَف بتحديد ثلاثة متغيرات لها: الميل، والمضرب، واتجاه الميل.

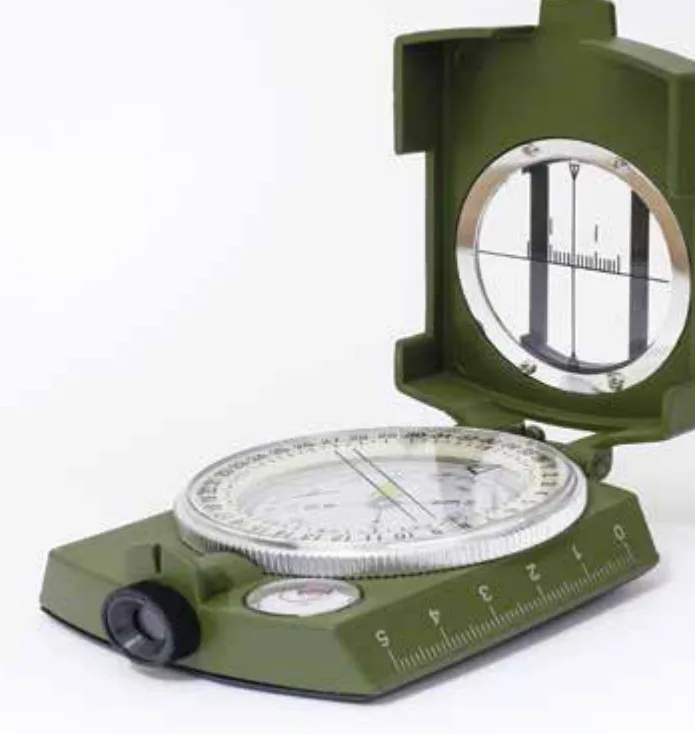

• البوصلة الجيولوجية تقيس هذه المتغيرات.
• اتجاه المضرب واتجاه الميل يُقاسان على شكل زاوية محصورة بين اتجاه سطح الطبقة العلوي واتجاه الشمال الجغرافي.
• جهاز مقياس الميل ⁦(Clinometer)⁩ في البوصلة يُقاس به ميل الطبقة.

• وتُعدّ الطبقة مائلة إذا كانت الزاوية أقل من 90° وأكثر من 0°.

• المضرب يمثل امتداد الطبقة، ويتعامد دائمًا مع اتجاه الميل.

• قيمة اتجاه الميل تُحدّد بانحرافه عن الشمال الجغرافي مع اتجاه عقارب الساعة.

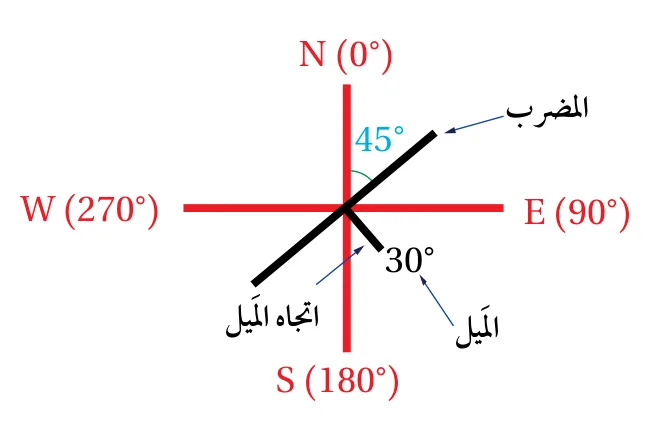

• يُحدّد الجيولوجيون كلّاً من الميل واتجاه الميل والمضرب للطبقات ويمثلونها على الخرائط الجيولوجية باستخدام رموز معينة، أنظر الشكل (6)
• الخط الطويل يشير إلى اتجاه المضرب، والخط القصير إلى اتجاه الميل.
• الرقم المجاور للخط القصير يشير إلى الميل.

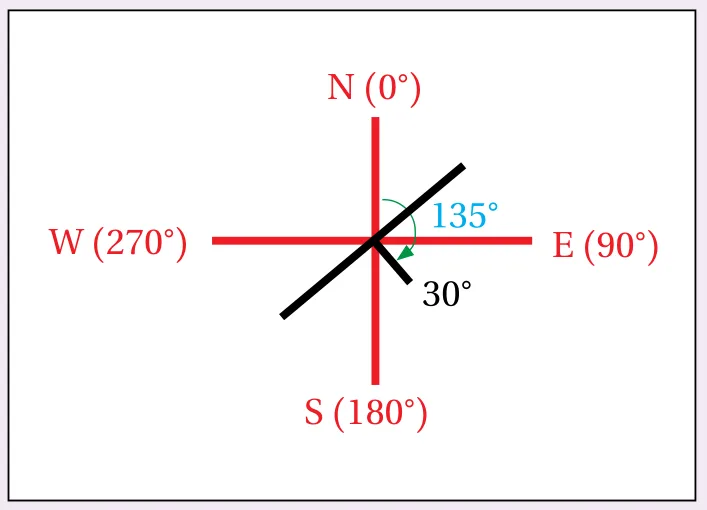

• للمضرب قيمتان تمثلان اتجاهين: قيمة صغرى تساوي 45° شمال شرق، وقيمة كبرى تساوي 225° جنوب غرب.
• الميل فيساوي 30° باتجاه الجنوب الشرقي.
• غالباً ما يُحدّد الجيولوجيون اتجاهاً واحداً فقط للمضرب، وعادةً تُؤخذ القراءة الأصغر.

ما العلاقة بين المضرب واتجاه الميل؟

هل توجد علاقة بين الميل واتجاه الميل؟

ما قيمة الميل لكل من: الطبقة الأفقية، والطبقة الرأسية؟

أحدّد اتجاه مضرب طبقة ما إذا كانت قيمة زاوية المضرب المقيسة باستخدام البوصلة الجيولوجية تساوي (0°).

وكيف تظهر هذه الطبقات حين ندرس خريطة كاملة؟

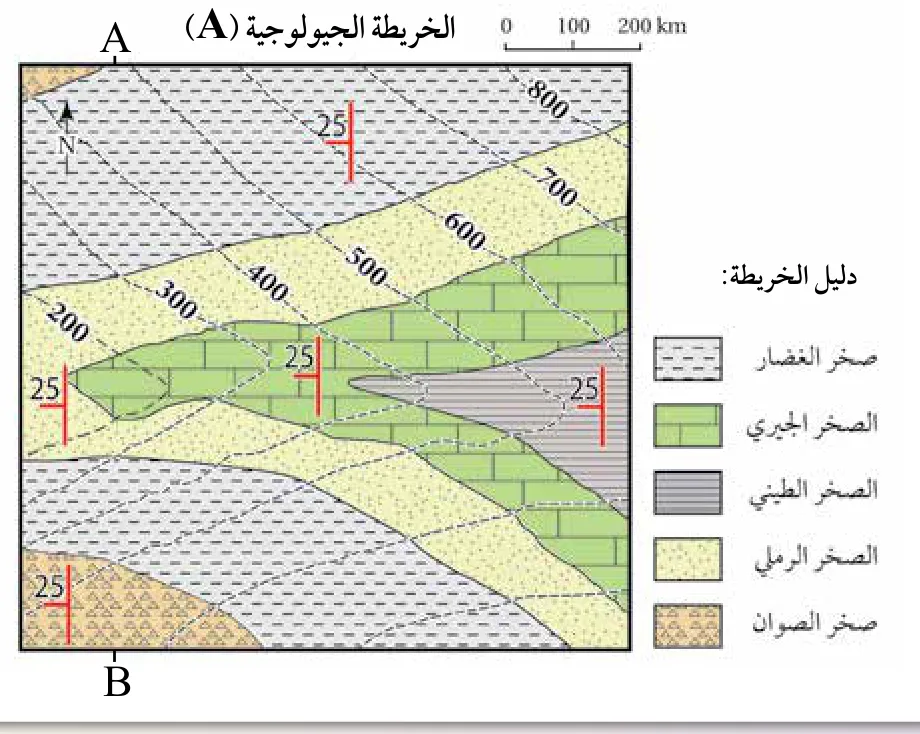

نشاط: اقرأ الخريطة الجيولوجية

يستخدم الجيولوجيون الخرائط الجيولوجية لدراسة المناطق المتعددة وتعرّف خصائصها الجيولوجية، مثل: أنواع الصخور، ووضعية الطبقات (مَيلها)، والتراكيب الجيولوجية،

أحدّد نوع مقياس الرسم في الخريطة الجيولوجية.

أستنتج اتجاه الميل والمضرب لطبقة الصخر الرملي.

أحدّد أعلى قيمة وأقل قيمة لارتفاع الصخور المتكشفة في الشكل.

أفترض أن مقطعاً عرضياً رُسم بين النقطتين (⁦A⁩,⁦B)⁩، ما الشكل الطبوغرافي الذي سيظهر اعتماداً على قيم خطوط الكنتور؟

هل الطبقات الظاهرة في الخريطة أفقية أم مائلة؟ لماذا؟

وكيف نرسم ما تحت السطح من الخريطة؟

أستنتج العلاقة بين خطوط الكنتور وسطوح الطبقات الأفقية الظاهرة في الخريطة.

أحدّد العلاقة بين خطوط الكنتور وبين حدود الطبقات المائلة في الخرائط الجيولوجية.

والآن نجرّب رسم مقطع بأيدينا.

المقطع العرضي: نقطع الأرض بالخيال

• نوعان من الخرائط الجيولوجية:

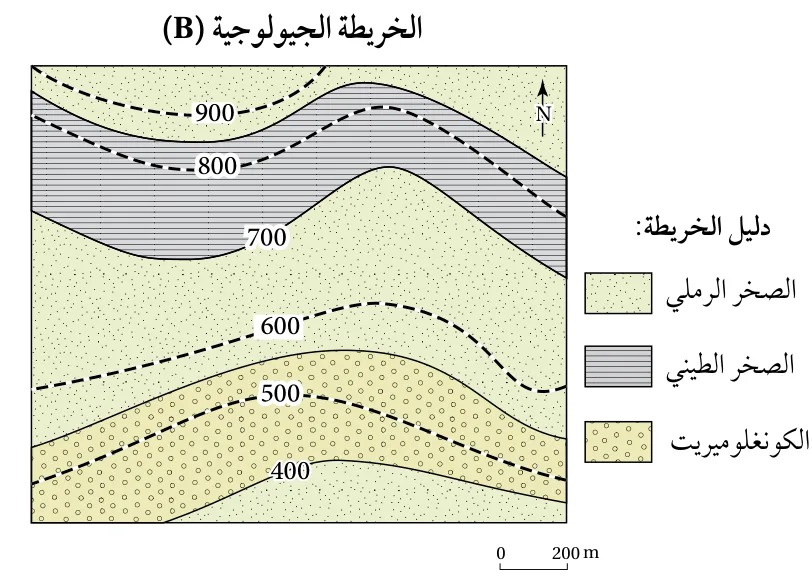

• طبقات أفقية: تكون الطبقات فيها موازية لخطوط الكنتور، أنظر الشكل (7).

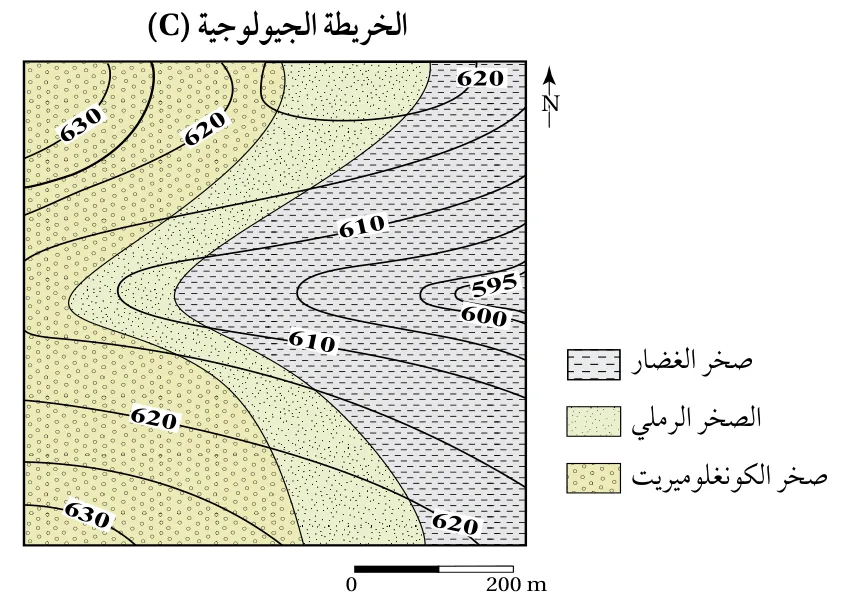

• طبقات مائلة: تتقاطع فيها حدود الطبقات مع خطوط الكنتور بزوايا مختلفة، أنظر الشكل (8).

• الطبقات الأفقية في المقطع تُمثّل برسم خطوط أفقية متوازية، مع الأخذ في الحسبان سُمك كل طبقة وعلاقتها بخطوط الكُنتور.

أوضح مفهوم الخريطة الجيولوجية.

فكيف نصف وضع الطبقة الصخرية في الطبيعة؟

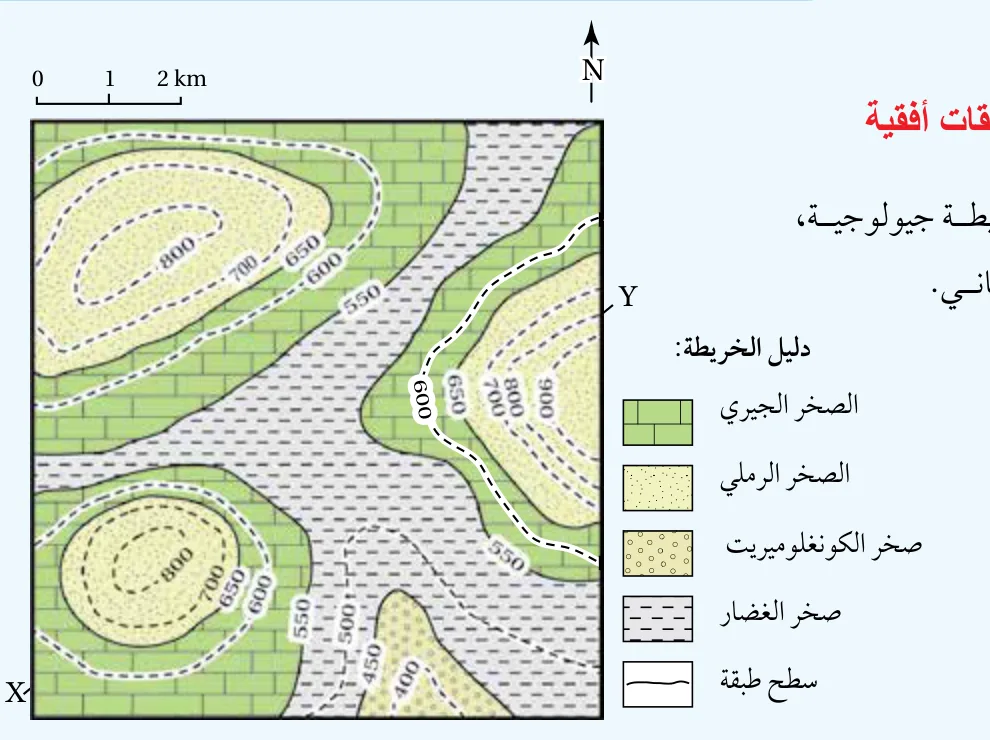

ارسم مقطعًا لطبقات أفقية

• أدرس الخريطة الجيولوجية التي تمثّل طبقات أفقية موازية لخطوط الكنتور.
• أرسم مقطعًا عرضيًا يوضح المظاهر الطبوغرافية بين النقطتين (⁦X⁩–⁦Y)⁩ على الخريطة.
• أضع الطرف العلوي لورقة الرسم البياني على امتداد الخط المستقيم (⁦X⁩–⁦Y)⁩، وأحدّد نقاط تقاطع حدود الطبقات الصخرية.
• أنقل مواقع النقاط على الخط الطبوغرافي الذي يمثّل سطح الأرض.
• أرسم الطبقات الأفقية: خطًّا أفقيًا على امتداد النقاط المحددة يمثّل سطح كل طبقة بحسب ارتفاعها، باستعمال المسطرة.
• أضع رموز كل طبقة كما في دليل الخريطة الموجود بجانبها.

أحدّد أحدث الطبقات وأقدمها في المقطع العرضي.

أستنتج العلاقة بين خطوط الكنتور وبين سطوح الطبقات.

أحسب سُمك طبقة الصخر الجيري في المقطع العرضي للخط المستقيم ⁦(X-Y)⁩.

راجع الدرس: هل تتقن الخريطة؟

أذكر ثلاثة عناصر يجب توافرها في الخريطة الجيولوجية.

أقارن بين الخريطة الكُنتورية والخريطة الطبوغرافية من حيث مكوّنات كلٍّ منهما.

أعبّر عن مقياس الرسم الآتي: كلّ $1\ \text{cm}$ على الخريطة يساوي $20\ \text{km}$ في الطبيعة بطريقة المقياس النسبي.

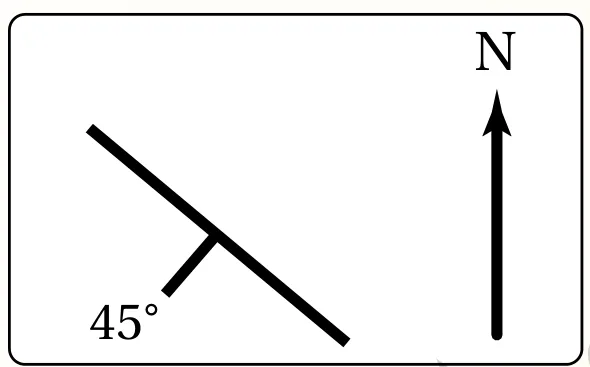

أدرس الشكل المجاور الذي يمثّل وضعية إحدى الطبقات الرسوبية، ثم أجد قيمة كلٍّ من الميَل والمضرب، علمًا أن زاوية اتجاه الميَل تساوي 225°.

أرسم رمز الطبقة الرأسية.

هل يوجد مضرب للطبقة الأفقية؟ لماذا؟

المظهر الطبوغرافي في الخريطة الكُنتورية الآتية:

أضع دائرة حول رمز الإجابة الصحيحة فيما يأتي:

أي من أنواع الخرائط الآتية تظهر فيها تضاريس سطح الأرض في صور مجسَّمة باستخدام خطوط الكُنتور وتحتوي على المظاهر الطبيعية والبشرية؟

• أ. الكنتورية.

• ب. الطبوغرافية.

• جـ. الجيوفيزيائية.

• د. الجيوكيميائية.

النسبة الثابتة بين طول بُعدَين أحدهما حقيقي على سطح الأرض والآخَر على الخريطة هو:

• أ. خط الكنتور.

• ب. الفترة الكنتورية.

• جـ. مقياس الرسم.

• د. مفتاح الخريطة.

مقياس الرسم الآتي ($1\ \text{cm}$ يساوي $5\ \text{km}$) هو مقياس رسم:

• أ. كتابي.

• ب. نسبي.

• جـ. كسري.

• د. خطي.

يميل خط المضرب عن اتجاه الميل دائمًا بزاوية مقدارها:

• أ. 45°

• ب. 60°

• جـ. 90°

• د. 180°

تدل الخطوط الكنتورية المتقاربة في الخريطة الكنتورية على:

• أ. أن الأرض مسطحة.

• ب. وجود منحدر شديد.

• جـ. وجود نهر.

• د. أن الأرض منخفضة.
