تنفيذ أعمال الأنابيب الخاصة بالثلاجات

وصف الموقف التعليمي: حضر أحد الزبائن لمشغل التكييف والتبريد حاملاً أنبوبة نحاسية ذات وصلة مسننة تالفة طالباً استبدالها.

الأسئلة:

1. كيف تحصل على وصلة ملحومة قوية وخالية من التنفيس؟
2. أوضح خطوات عملية توسيع الأنابيب، أفسر سبب وجود الخلوص بين جداري الأنبوبين عند لحامهما.
3. ما الهدف من عملية تفليج الأنابيب الخاصة بدورات التبريد؟
4. ما الإجراءات السليمة المتبعة عند لحام الأنبوب الشعري؟
5. أوضح كيف يتم استخدام جهاز اللحام مبيناً إجراءات السلامة المطلوبة.
6. أقيس باستخدام الورنية أقطار مجموعة من قطع الأنابيب مختلفة الأقطار وأدونها بجدول.

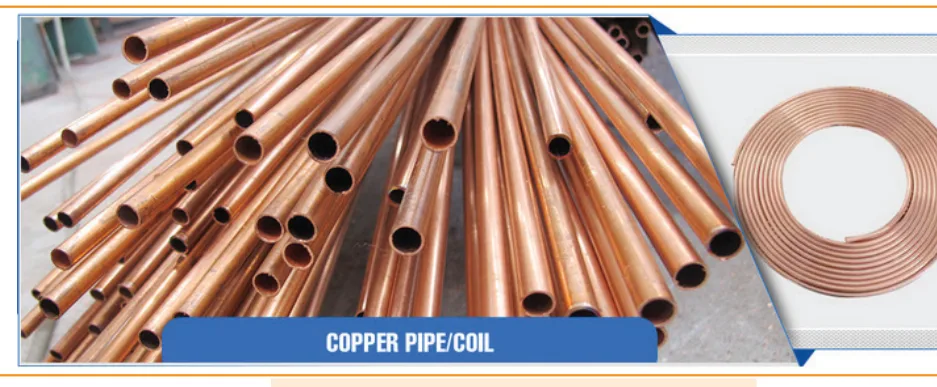

1. تستخدم أنابيب النحاس الأحمر شكل (2) لما لها من خصائص تسهل التعامل معها من حيث القص، والثني، والتفليج، واللحام، والتوصيل كما أنها جيدة التوصيل للحرارة.
2. تتوفر أنابيب النحاس بأقطار متعددة (1/8، 3/16، 1/4، 5/16، 3/8، 1/2، 5/8)، كما يجب عزلها جيداً عند تركيبها خارج حيز التبريد بعازل خاص بالأنابيب ومناسب لقطر الأنبوب شكل (3).

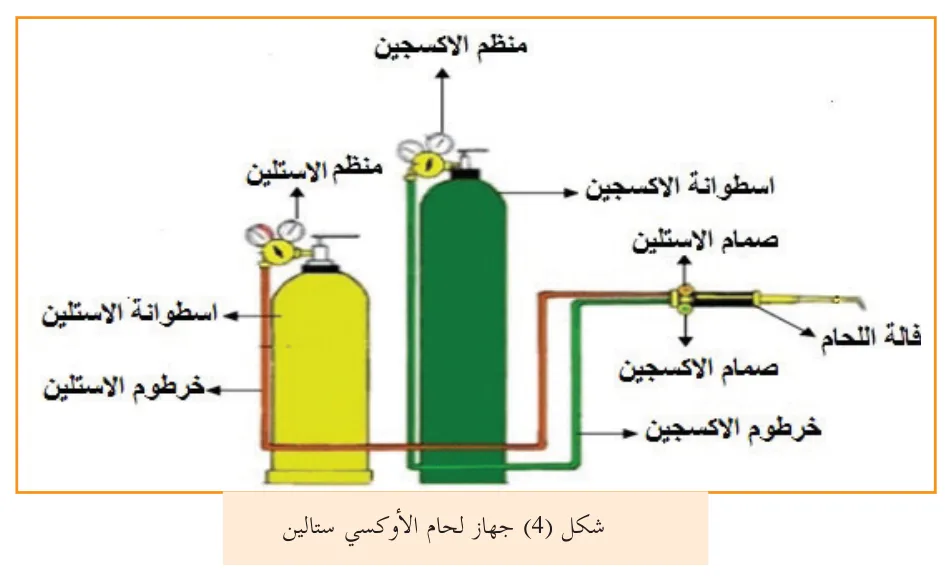

تحتاج معظم أعمال الصيانة للثلاجات لإتقان عملية لحام الأنابيب الخاصة بالثلاجات باستخدام جهاز لحام الأوكسي ستالين شكل (4)، حيث يتكون هذا الجهاز من أسطوانة أوكسجين مع منظم الضغط الخاص بها، وعلى أسطوانة غاز أسيتيلين أو البروبان أو الغاز الطبيعي مع منظم الضغط الخاص بها مع خرطوم مزدوج بلونين عادة أحمر وأخضر يركب الأخضر على مخرج منظم ضغط الأوكسجين، وتزود الخراطيم بصمامات عدم رجوع للحماية من ارتداد الشعلة إلى الأسطوانات وتتسبب بانفجارها، يركب الأحمر على مخرج منظم ضغط أسطوانة الغاز والخرطوم الآخر على النهايات (فالة) أو بوري اللحام.

يجب اتباع قواعد الأمان وإرشادات المدرب عند استخدام جهاز اللحام، وخاصة أن الأسطوانات واقعة تحت ضغط كبير، ويجب ضبط ومعايرة منظمات الضغط بالشكل والقيمة الصحيحة، وكذلك معايرة الشعلة طويلة أم قصيرة حسب عملية اللحام المطلوبة.

ست خطوات تعطيك وصلة لحام قوية خالية من التنفيس:

1. الخلوص الصحيح.
2. المعدن النظيف.
3. تجميع الوصلة وتحميلها.
4. وضع بودرة اللحام أو المادة المساعدة للحام (الفلكس) وتسخين الوصلة.
5. تسخين سبيكة مادة اللحام.
6. التنظيف النهائي.

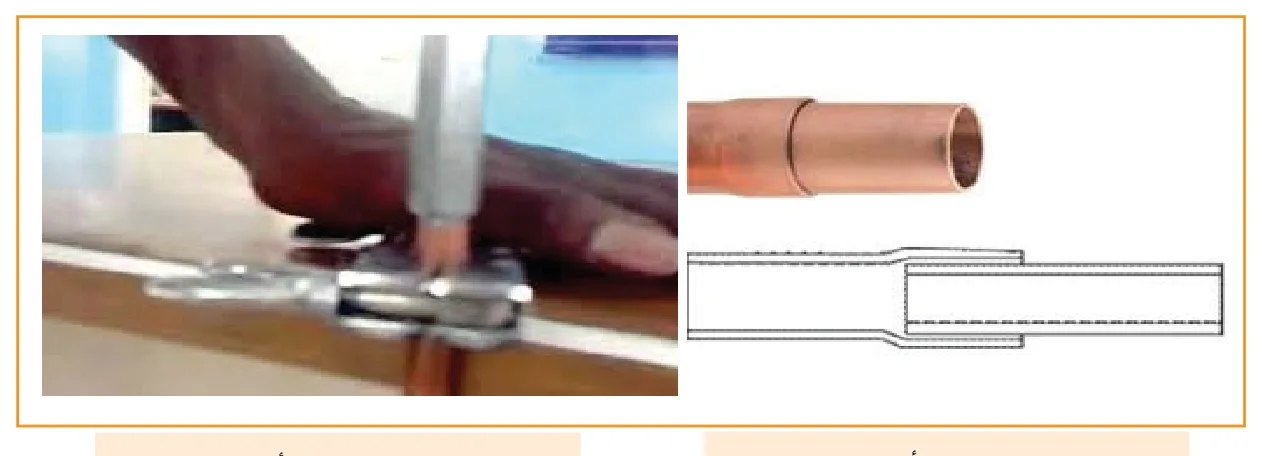

   إن أول خطوة هو التأكد من أن جزئي الوصلة يجب أن ينزلقا داخل بعضهما بخلوص شكل (5) يتراوح بين 0.001 إلى 0.006 من البوصة. إن أنابيب النحاس يمكن أن تنفخ (عملية توسيع الأنابيب) شكل (6) لعمل وصلة منزلقة ذات خلوص مناسب باستخدام آلة توسيع الأنابيب.

إن سبيكة اللحام لا تلتصق مع المعدن المتسخ، فإذا كانت الأنبوبة مغطاة بطبقة من الطلاء فإنه يلزم أولاً حرق هذه الطبقة، ثم تنظف الأنبوبة بفرشة سلك وقماش الصنفرة شكل (7).

تجمع بعد ذلك أجزاء الوصلة، ويجب أن تحمل نفسها، وإذا كان لديك عدد كبير من الوصلات للحام يستحسن تجميعها جميعاً، ثم تقوم بعد ذلك بلحامها؛ مما يوفر الوقت والجهد. إن استعمال بودرة اللحام (الفلكس) ضروري لمنع حدوث تأكسد بالمعدن أثناء تسخينه، ويعطي تنظيفاً إضافياً للمعدن. يشعل لهب شاروخ اللحام (فالة اللحام) ويتم توجيه أسخن جزء من اللهب (القريبة من لب اللهب) إلى الوصلة شكل (8) وستجد أنه من الضروري ضبط هذا اللهب ليناسب مقاسات الأنابيب المختلفة، وذلك عن طريق (بلف) الأكسجين والغاز على الفالة، عند لحام أنابيب صلب (الضاغط أو المكثف) مع نحاس، يسخن النحاس أولاً، ويكون من الضروري تغطية طرف سبيكة اللحام بمادة الفلكس. وعند درجة حرارة 590م يصبح الفلكس شفافاً مثل الماء، نقوم بتقريب سبيكة اللحام من الوصلة، ونقوم بتسخينها، وعندما تصل درجة الحرارة إلى حوالي 620م تنساب السبيكة، وتوزع على الوصلة بالخاصية الشعرية، وبعد ذلك يرفع اللهب عن الوصلة.

عند توصيل ماسورتين الفرق بينهما كبير في الحجم نتبع عمل وصلة بالخفس، فتقوم بوضع الأنبوبة الصغيرة داخل الأنبوبة الكبيرة، ونقوم بعمل خفس بالأنبوبة الكبيرة، بمسافة قطر الأنبوبة الصغيرة وبعد ذلك نجري عملية اللحام للوصلة وتماما عند توصيل الأنبوب الشعري بأنبوبة عادية.

1. تتم عملية قص أنابيب النحاس شكل (9) الخاصة بالثلاجات باستخدام مقص أنابيب صغير الحجم، ويجب عدم شد فك المقص أكثر من اللازم خوفاً من خفس الأنبوب، وتشويه القطر الدائري للأنبوب أثناء تدوير المقص حول الأنبوب وكذلك عدم إنتاج حواف حادة للأنبوب وتنظيفها بالمبرد وورق الصنفرة.

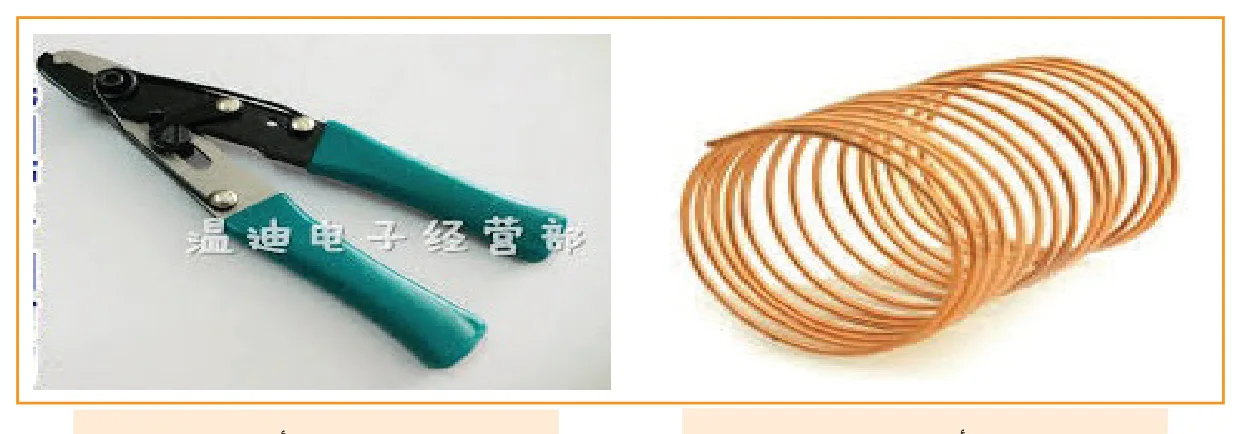

2. عند قص الأنبوب الشعري شكل (10) صفحة (20) يجب استعمال المقص الخاص بالأنبوب الشعري شكل (11) صفحة (20) حيث إن استعمال أي أداة قطع أخرى يؤدي إلى خفس الأنبوب وانسداده، ويفضل أن يتم قص نهاية وبداية الأنبوب الشعري بزاوية مائلة باستخدام المقص الخاص؛ وذلك لزيادة مساحة المقطع للأنبوب لتجنب الانسداد السريع بالأنبوب، كذلك عند لحام الأنبوب الشعري يجب عدم توجيه شعلة اللحام مباشرة للأنبوب الشعري؛ حتى لا يتم صهره لضعف قطره، إنما يوجه نحو الأنبوب ذي القطر الأكبر، ويترك الأنبوب الشعري ليسخن بالتوصيل.

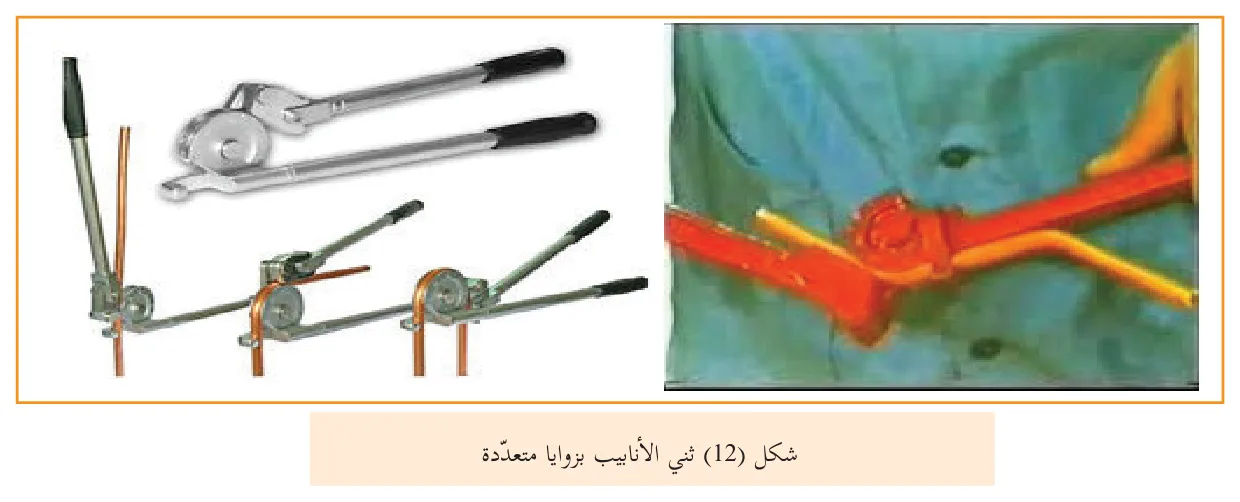

يمكن عمل انثناءات متعددة ومختلفة بالأنابيب النحاسية حسب الزاوية والاتجاه المطلوب شكل (12)، وذلك باستخدام آلات الثني، وهي متوفرة لأقطار أنابيب متعددة.

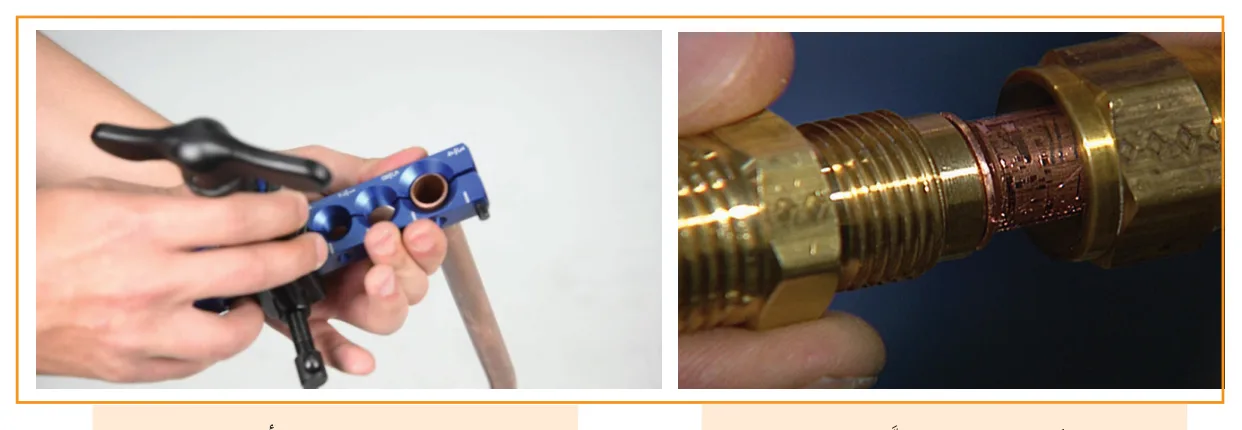

عندما يكون المطلوب عمل وصلة غير دائمة، وقابلة للفك والتركيب بواسطة الصواميل والوصلات المسننة شكل (13) لا بد من إجراء عملية تفليج للأنبوب، وذلك بإدخال الأنبوب بصامولة بنفس قطر الأنبوب واستخدام ماكينة التفليج الخاصة بذلك شكل (14)، مع التأكيد أن تكون مسافة التفليج بحدود (1 إلى 1.5ملم).
