المصطلحات

الرسم هو لغة مشتركة بين الأمم ويمكن ان يتفاهم الناس بهذه اللغة وان اختلفت لغاتهم التي يتحدثونها ولا بد للمهني الذي يعمل بمهنة النجارة والتنجيد والتصميم الداخلي من الالمام والمعرفة بأهم مصطلحات الخامات التي تستعمل في هذه المهن لقراءة الرسومات المختلفة بسهولة ويسر والتعبير في رسوماته عن هذه المواد والخامات بالمصطلحات المعبرة عنها وقد تضمنت هذه الوحدة مصطلحات الأخشاب الطبيعية وطرق تجميعها مع بعض ومصطلحات الأخشاب المصنعة ومصطلحات الديكور والابواب والوصلات الخشبية فمنها ما هو للتوصيل الطولي والعرضي وعلى زوايا.

يتوقع بعد دراستك هذه الوحدة ان تكون قادرا على:

• قراءة ورسم مصطلحات ومقاطع الخامات المختلفة التي تستعمل في اشغال النجارة والتنجيد والتصميم الداخلي.
• استنتاج ورسم المسقط الثالث لمسقطين معلومين.
• قراءة رسومات الوصلات المختلفة التي تستعمل في توصيل الأخشاب.
• رسم مناظير مجمعة ومفككة ومساقط الوصلات المختلفة من خلال المنظور المجمع.

• فوائد مصطلحات الأخشاب الطبيعية:

1. اظهار شكل ونوع الخشب في الرسم والتمييز بين راس الأخشاب وحرف الأخشاب ووجه الأخشاب.
2. ترتيب الأخشاب مع بعضها عندما يراد توصيلها عرضيا جنبا على جنب بحيث تكون عملية التجميع قلب مع قلب والظهر مع الظهر للمحافظة على استواء السطح بعد عملية التجميع.

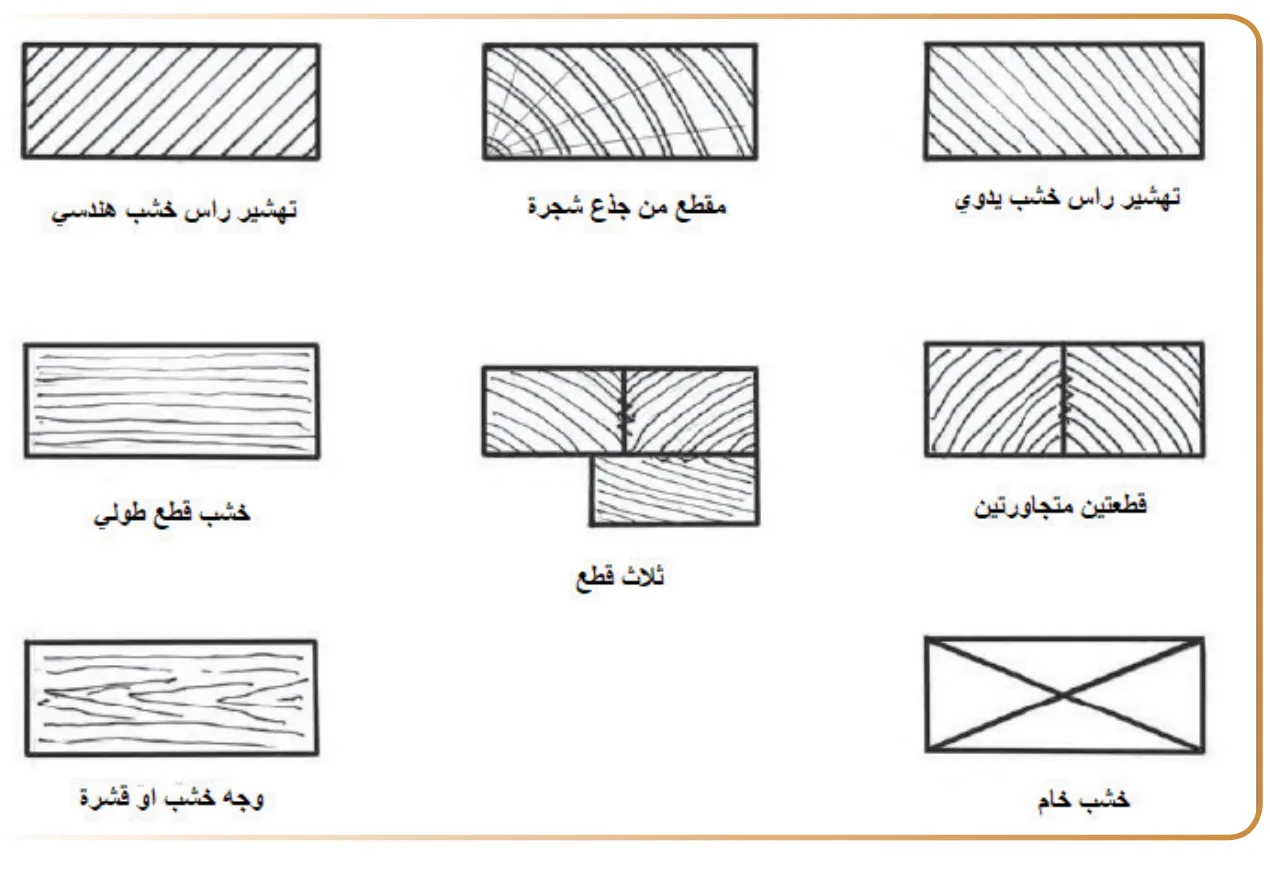

• تهشير راس خشب يدوي
• مقطع من جذع شجرة
• تهشير راس خشب هندسي
• قطعتين متجاورتين
• ثلاث قطع
• خشب قطع طولي
• خشب خام
• وجه خشب او قشرة

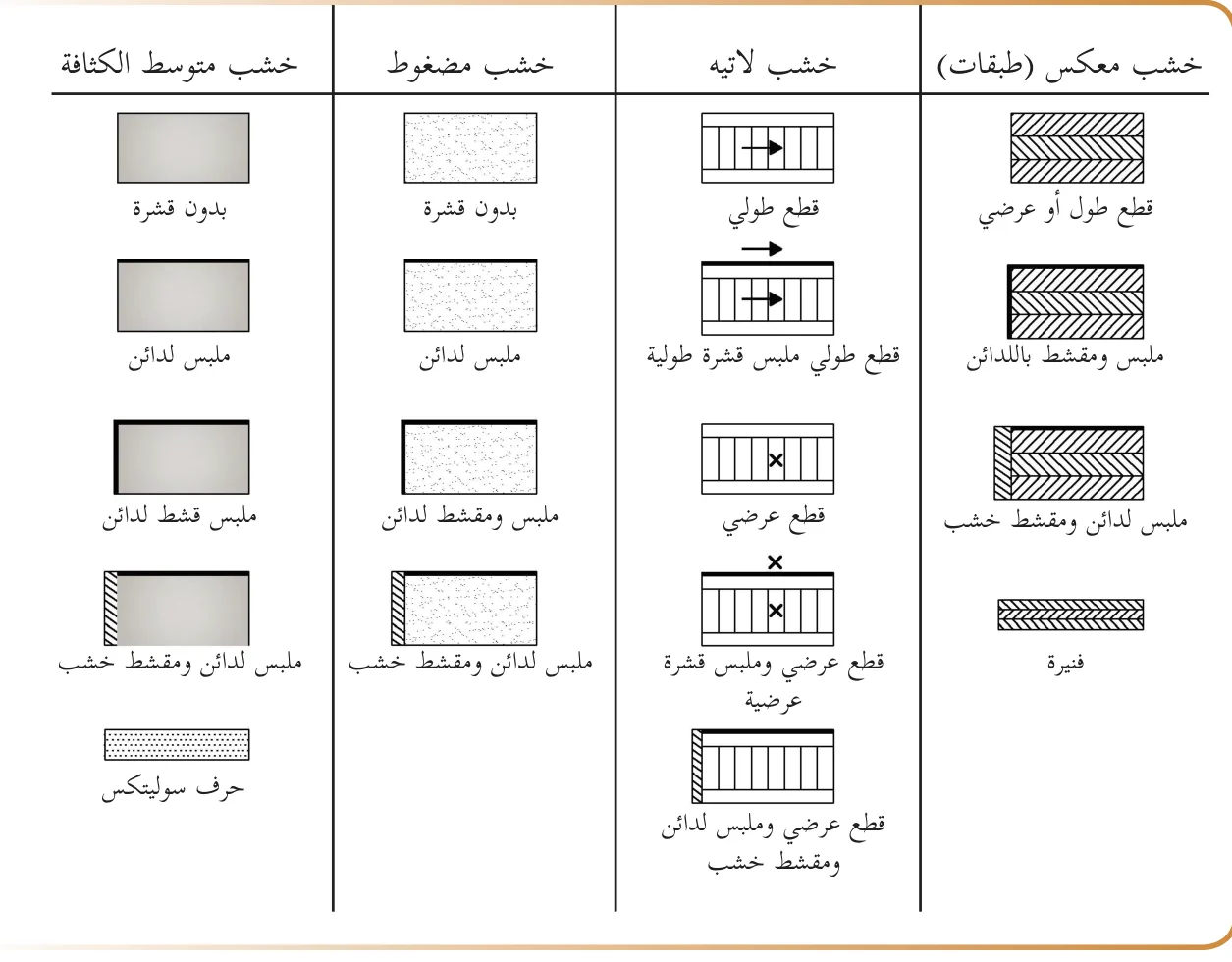

يعتبر الخشب المصنع من اهم ما يستعمله النجار في مختلف المشغولات المصنوعة منه وعليه لا بد من التعرف على رسم مصطلحات هذه الأخشاب حتى يسهل قراءتها من الرسومات مباشرة دون الرجوع الى المادة المكتوبة او التعليمات مع اختلاف اللغة.

ملاحظة:

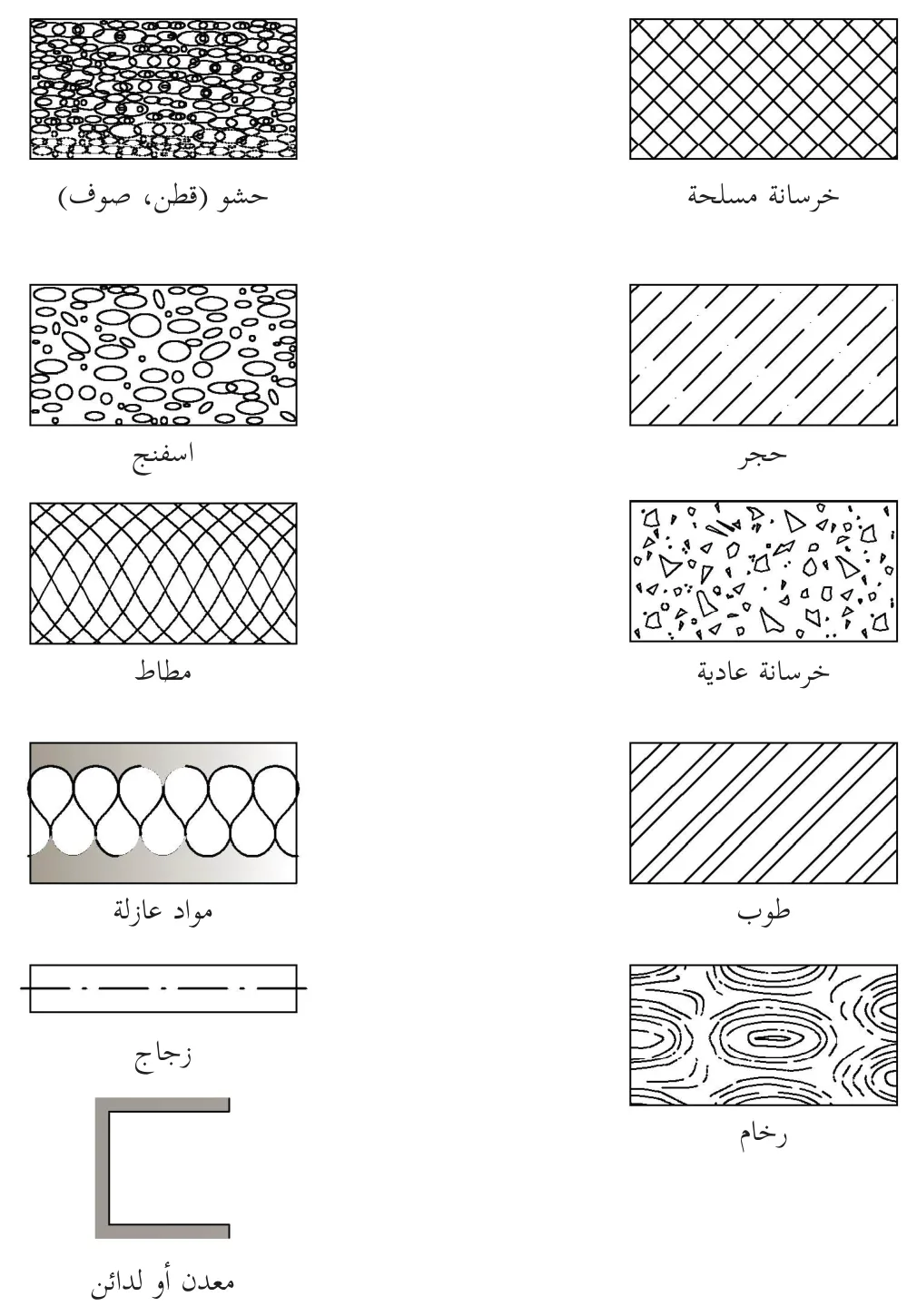

بما ان مهنة النجارة ومهنة التنجيد مهنتين متقاربتين ومتداخلتين في بعض المنتجات فلا بد من معرفة واطلاع كل طالب في مهن النجارة والتنجيد والديكور التعرف على هذه المواد والخامات.

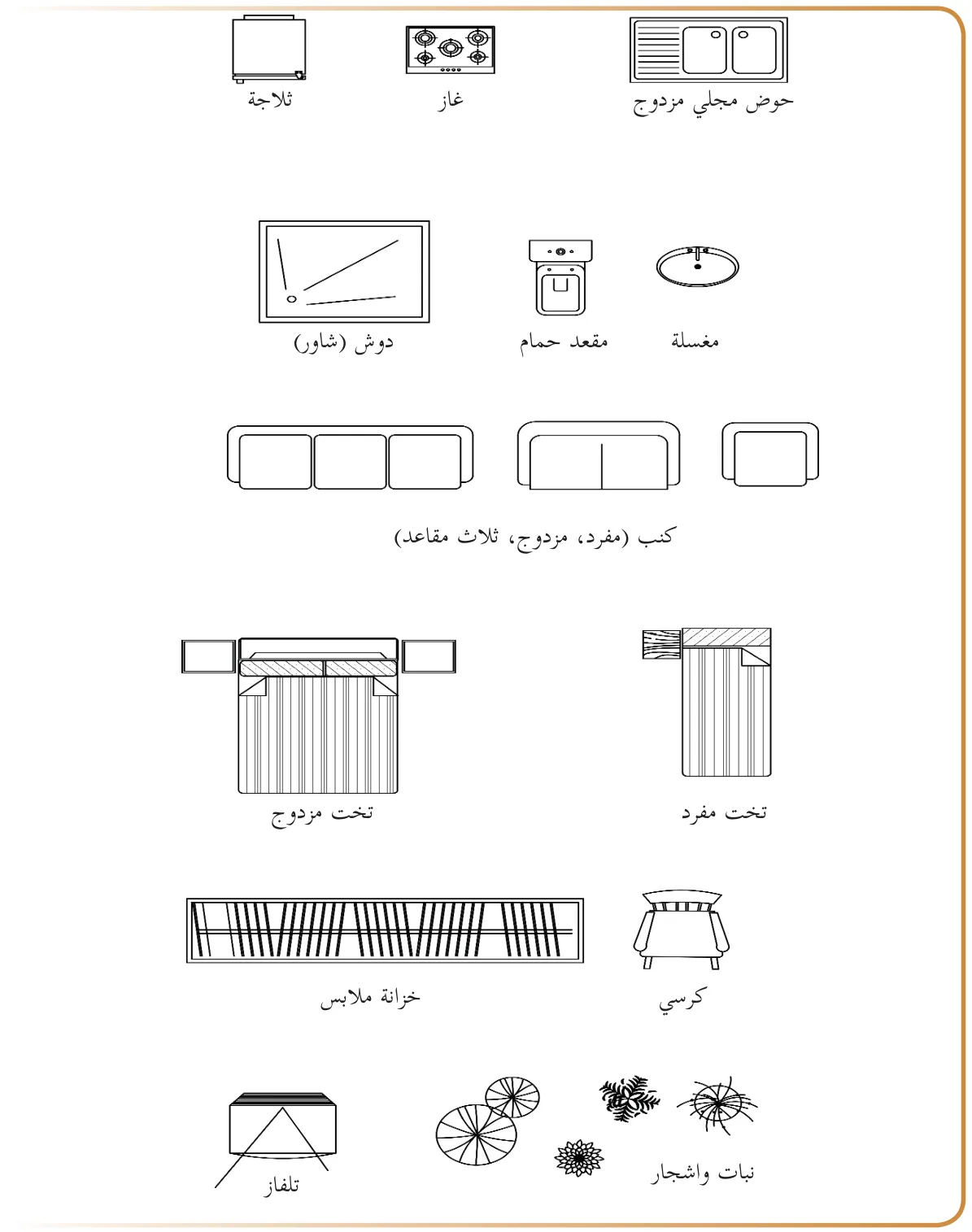

عند رسم المسقط الافقي لا بد من اظهار مصطلحات الأثاث وتوزيعها داخل الغرف او المطابخ والحمامات من خلال توزيع هذه القطع بشكل علمي ومدروس.

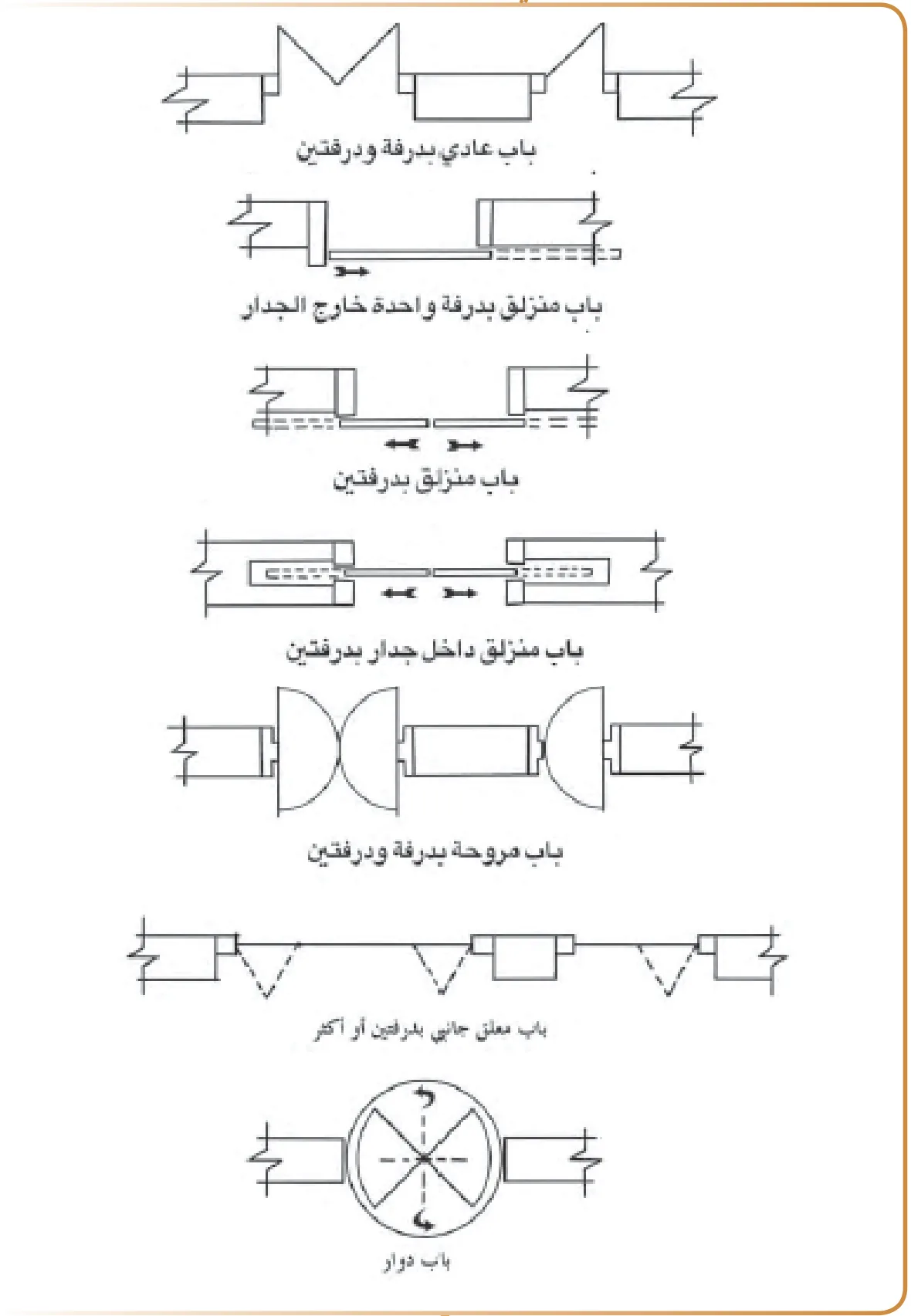

• باب عادي بدرفة ودرفتين
• باب منزلق بدرفة واحدة خارج الجدار
• باب منزلق بدرفتين
• باب منزلق داخل جدار بدرفتين
• باب مروحة بدرفة ودرفتين
• باب معلق جانبي بدرفتين أو أكثر
• باب دوار
