الدرس الثاني: الوصلات الخشبية

تعتبر الوصلات من اهم ما يستعمله النجار في توصيل الأخشاب الطبيعية لزيادة الطول والعرض وفي عمليات تجميع المشغولات الخشبية المختلفة ومنها:

وصلات الخدش:

  1. وصلة نصف على نصف حرف ⁦T⁩
  2. وصلة نصف على نصف حرف +
  3. وصلة طول تناصفيه
  4. وصلة طول نقر ولسان

منظور ومساقط وصلة طول تناصفيه

منظور ومساقط وصلة طول نقر ولسان
منظور ومساقط وصلة طول نقر ولسان

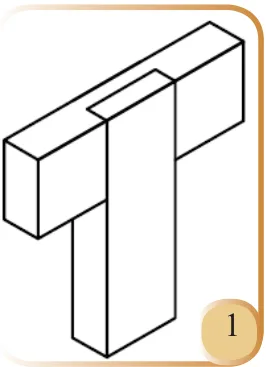

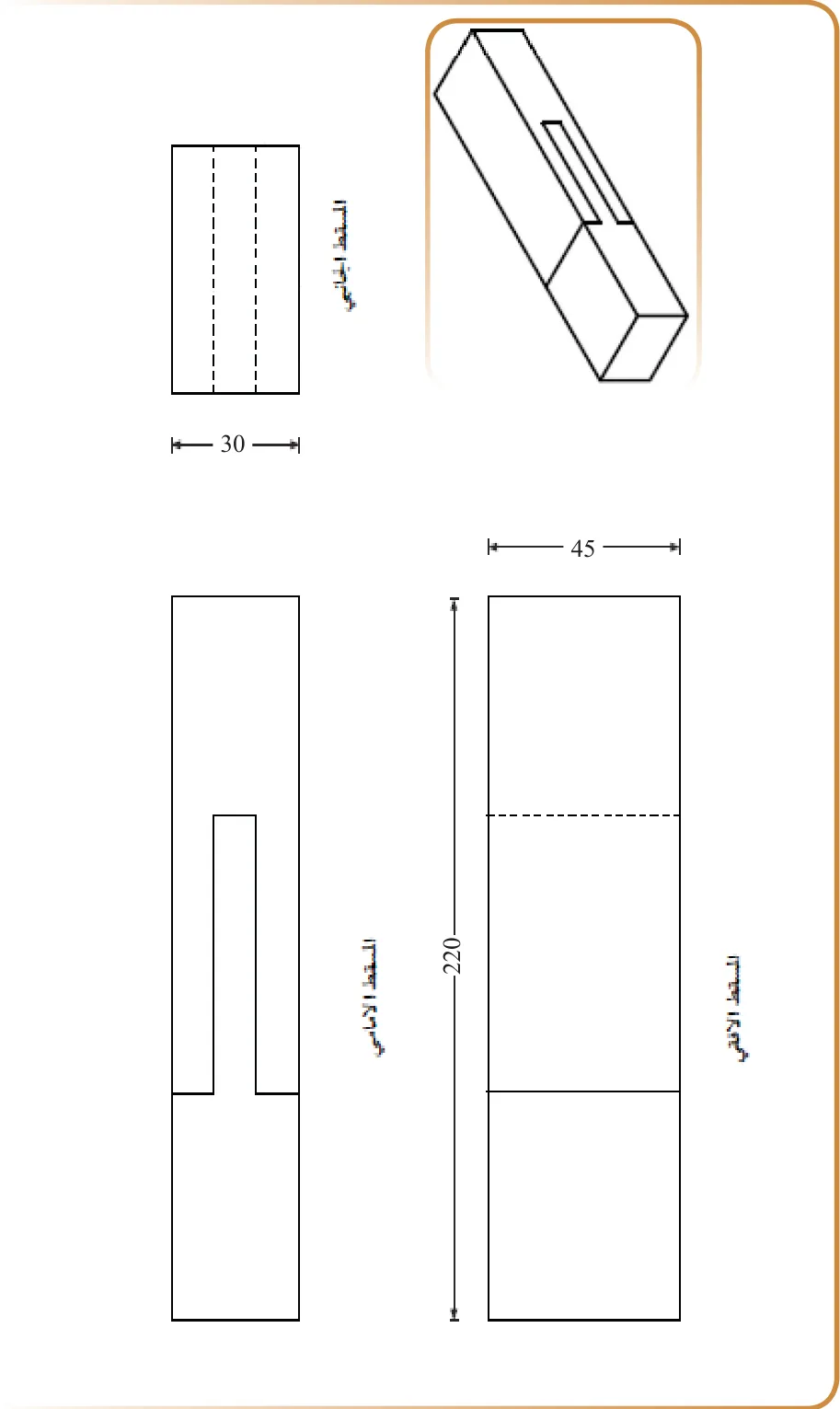

منظور ومساقط وصلة خدش حرف T
منظور ومساقط وصلة خدش حرف ⁦T⁩

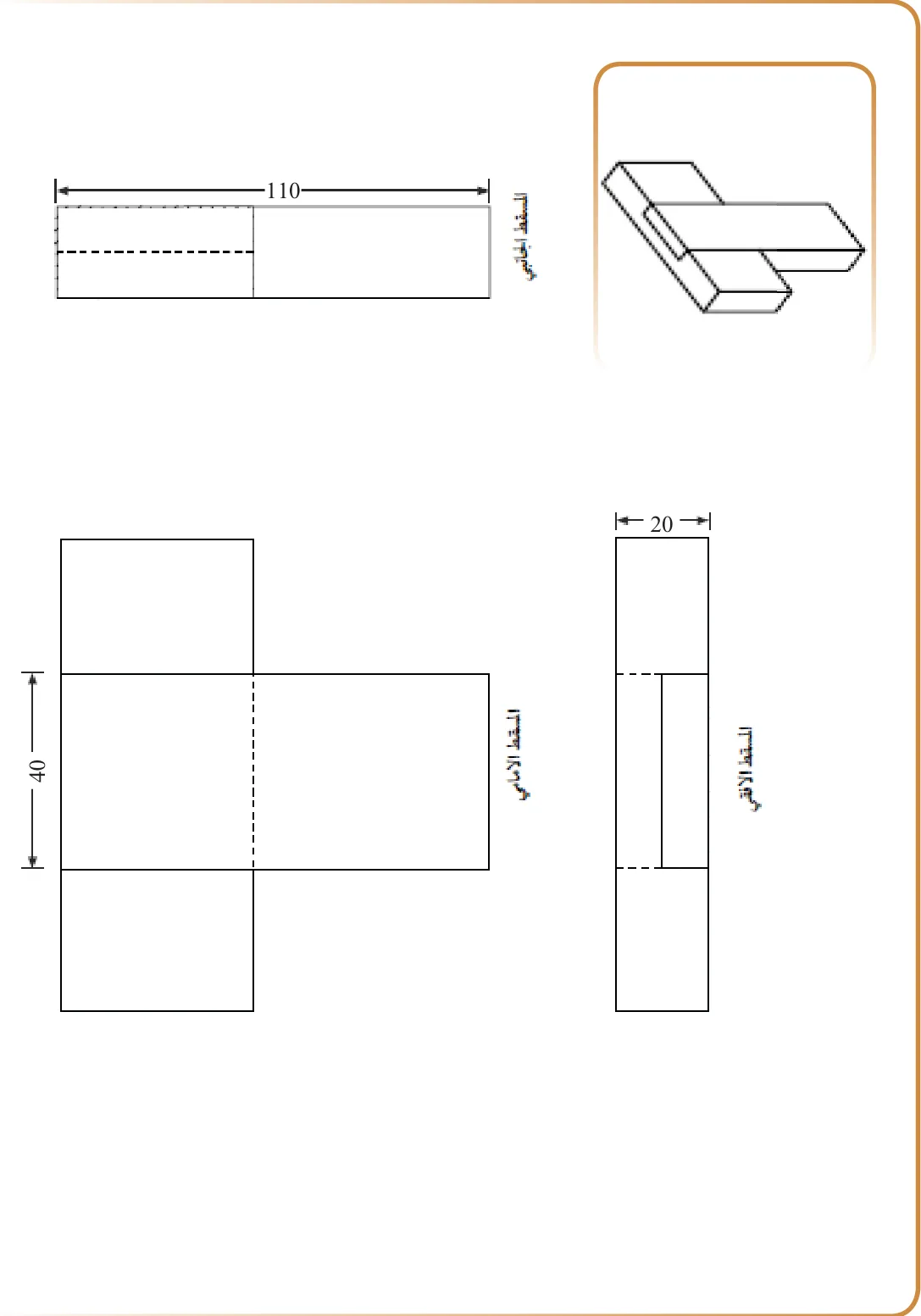

منظور ومساقط وصلة خدش تناصفيه حرف +
منظور ومساقط وصلة خدش تناصفيه حرف +

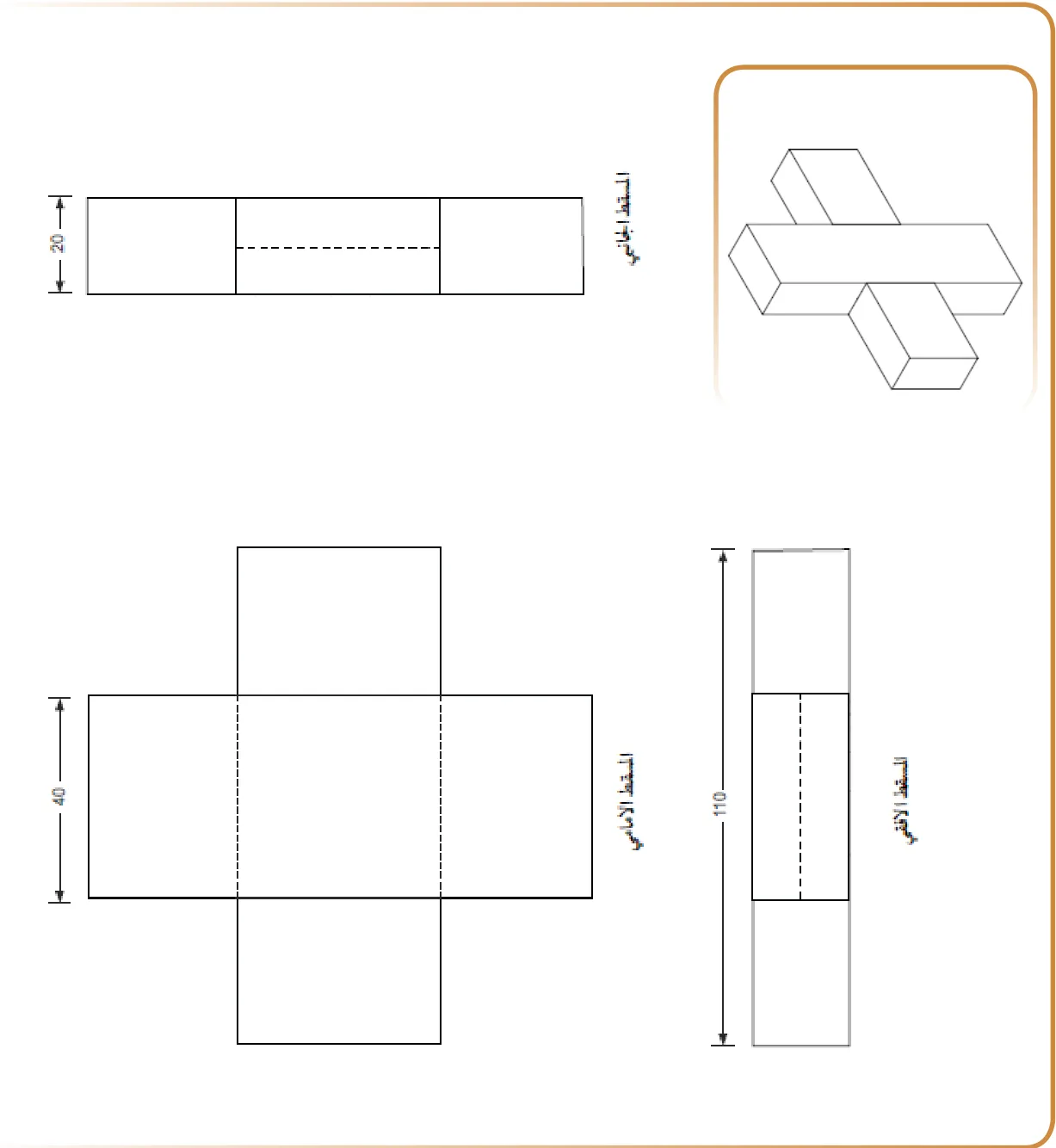

وصلات النقر واللسان: 1. وصلة نقر ولسان مفرد عادي 2. وصلة نقر ولسان مزدوج 3. وصلة نقر ولسان زاوية 45 درجة 4. وصلة رجل وعارضتين. 5. وصلة نقر ولسان نافذ حرف T
وصلات النقر واللسان: 1. وصلة نقر ولسان مفرد عادي 2. وصلة نقر ولسان مزدوج 3. وصلة نقر ولسان زاوية 45 درجة 4. وصلة رجل وعارضتين. 5. وصلة نقر ولسان نافذ حرف ⁦T⁩

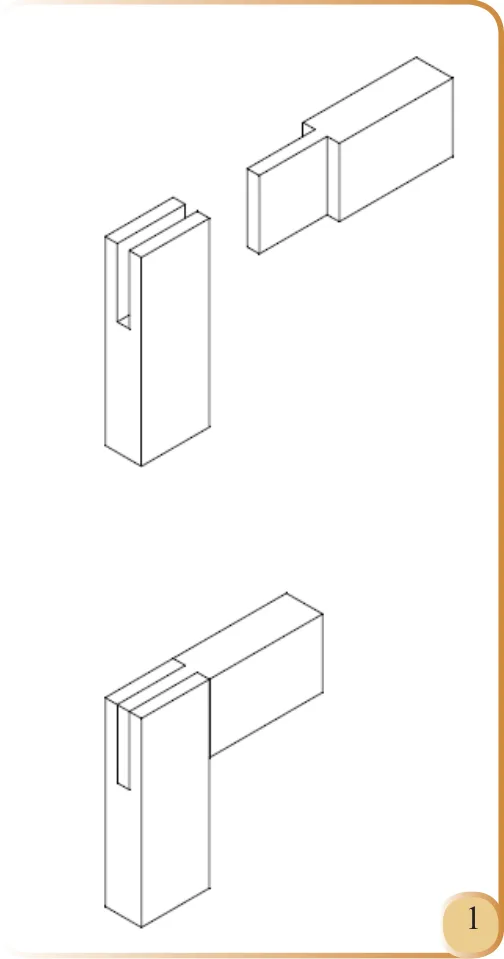

منظور ومساقط وصلة نقر ولسان مفرد
منظور ومساقط وصلة نقر ولسان مفرد

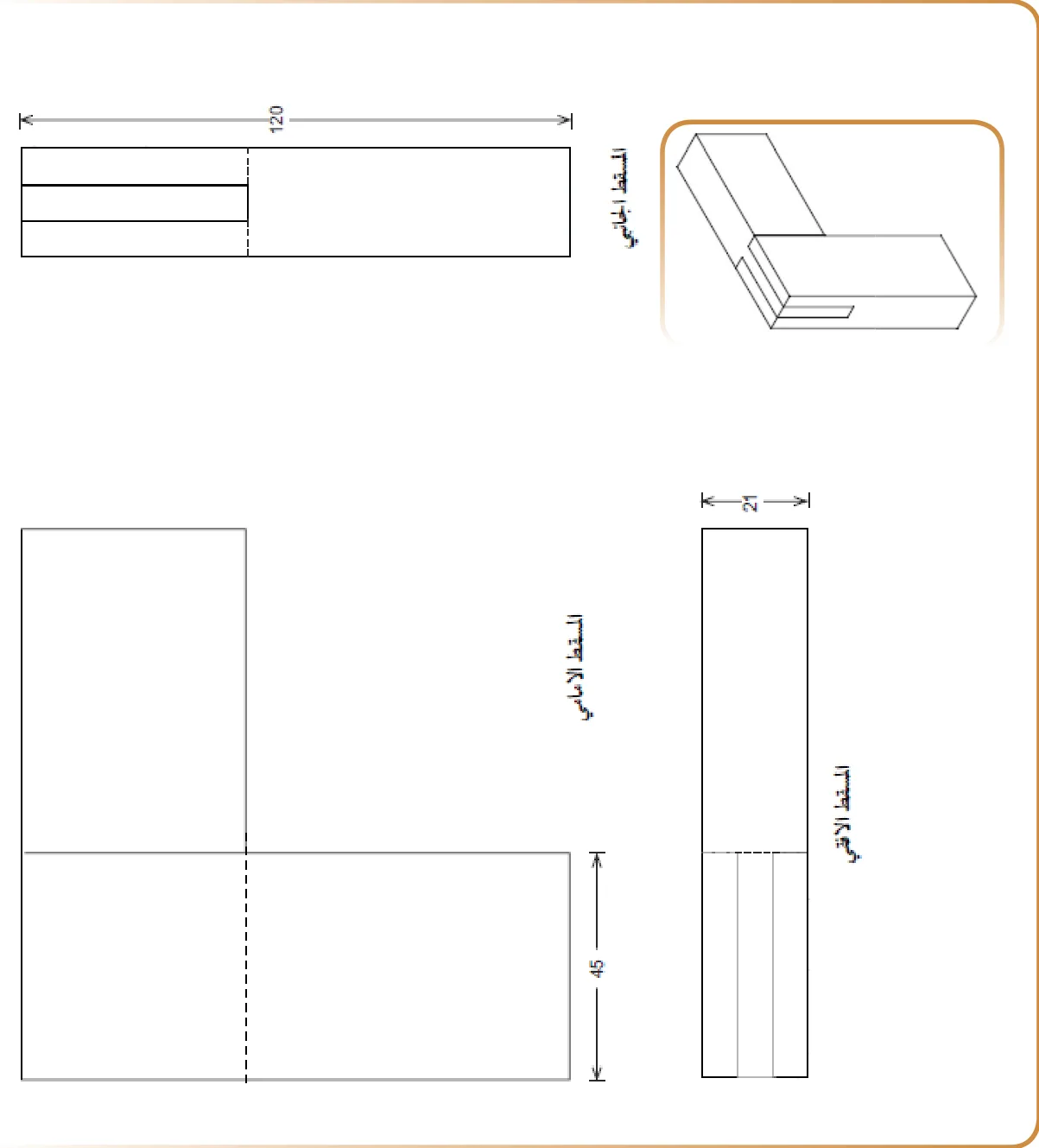

منظور ومساقط وصلة نقر ولسان زاوية 45
منظور ومساقط وصلة نقر ولسان زاوية 45

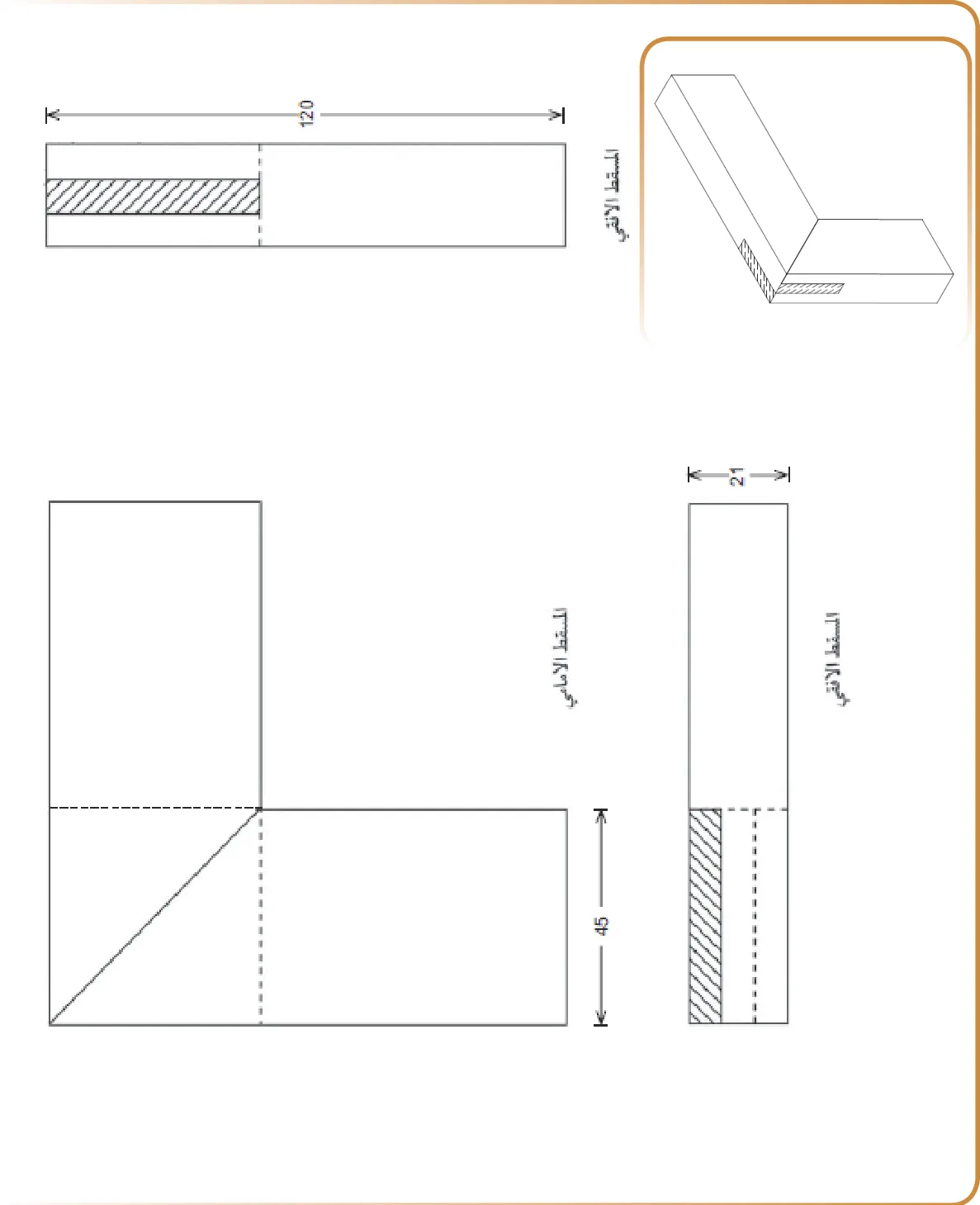

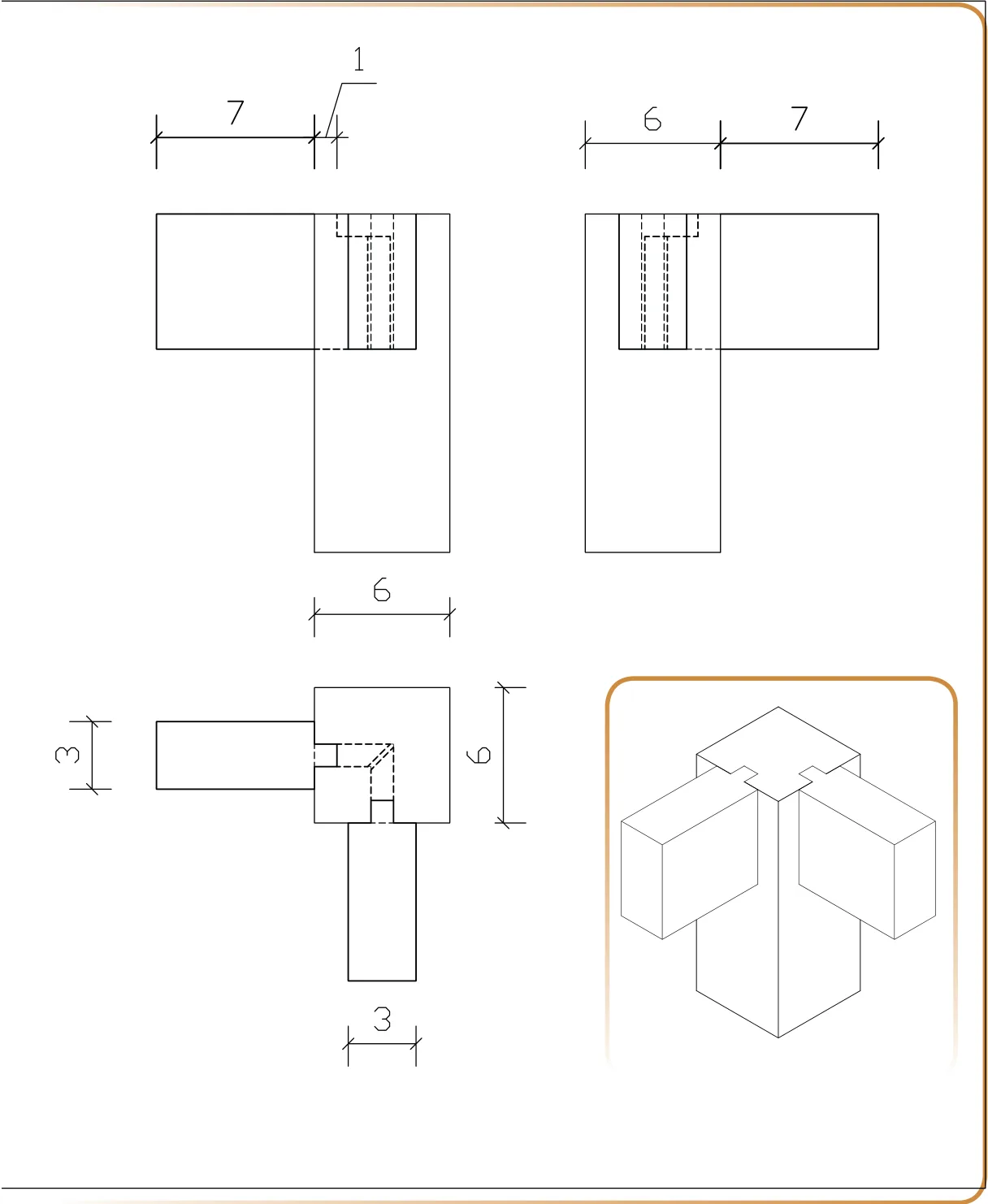

منظور ومساقط وصلة رجل وعارضتين
منظور ومساقط وصلة رجل وعارضتين

معاينة موضوع «الوصلات الخشبية» من وحدة «المصطلحات والوصلات والمساقط» في مادة الرسم الصناعي لتخصص النجارة والديكور. أقسام الشرح: ٢.

المصدر: وزارة التربية والتعليم، الوصلات الخشبية (ص ١٤–٢٣)
