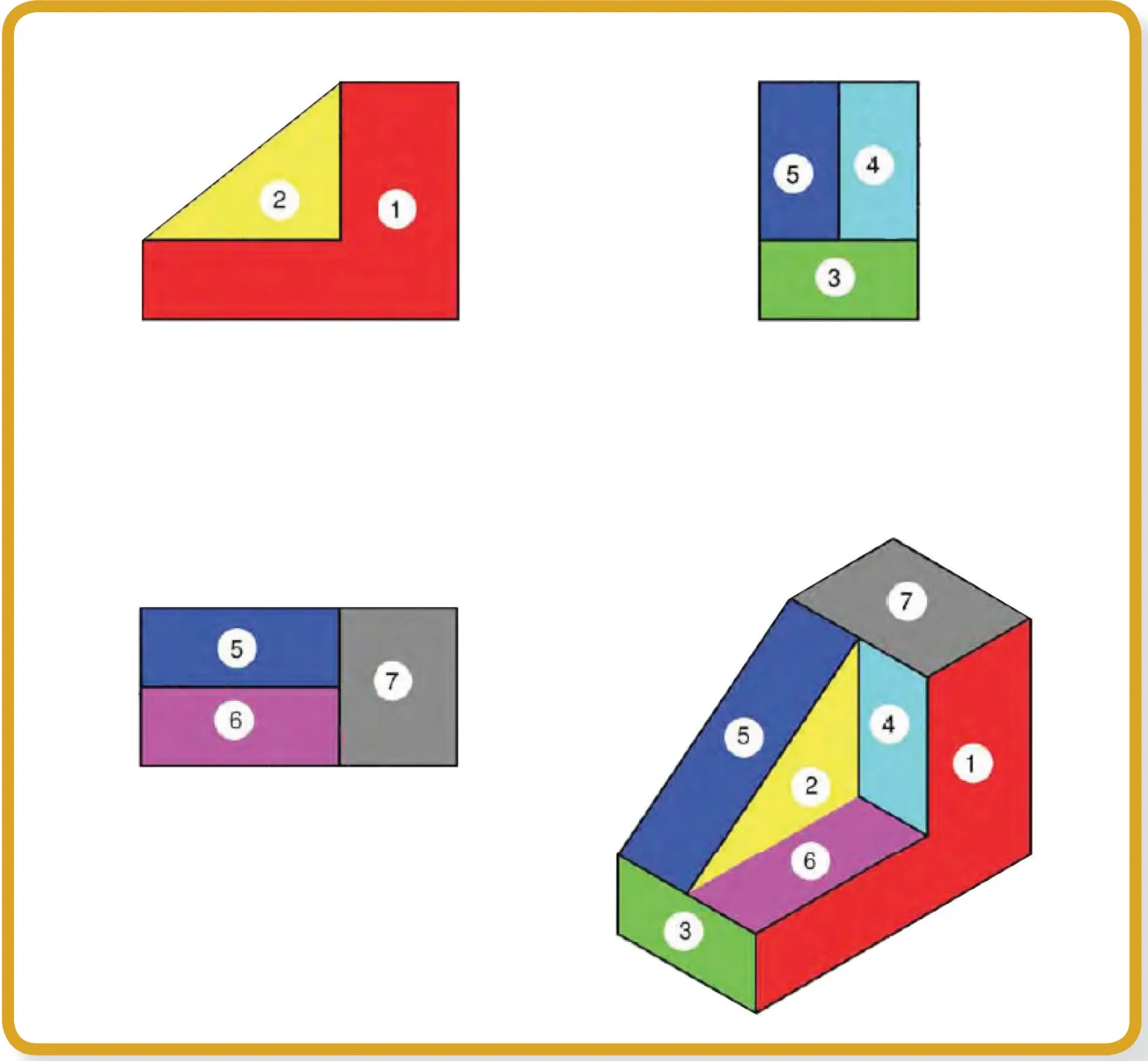

تمثيل السطوح في المساقط

استنتاج المسقط الثالث كما هو موضح في الشكل ادناه:

ترسم المساقط ببعدين فمثلاً:

1. المسقط الأمامي: يرسم ببعد الطول والارتفاع
2. المسقط الجانبي: يرسم ببعد العرض والارتفاع

نستنتج مما سبق ان كل مسقطين من المساقط الثلاثة يشتركان في قياس واحد من الأقيسة الثلاثة على المنظور فمثلاً:

1. المسقط الأمامي والجانبي يشتركان في قياس الارتفاع والذي يتم نقله بواسطة خطوط الاسقاط الأفقية.
2. المسقط الأمامي والأفقي يشتركان في قياس الطول والذي يتم نقله بينهما بواسطة خطوط الاسقاط العمودية.
3. المسقط الجانبي والأفقي يشتركان في قياس العرض والذي يتم نقله بينهما بتدوير خطوط الاسقاط على الخط المائل بزاوية 45 درجة في الفراغ الرابع من لوحة الرسم.

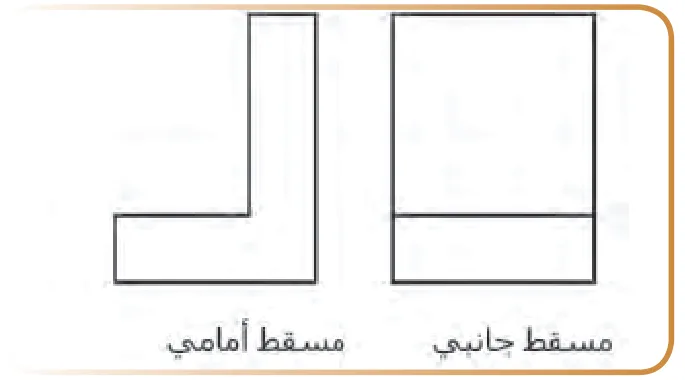

   خطوات العمل لاستنتاج المسقط الثالث من المسقطين الأول والثاني:
