رسم الأقواس

استخدمت الأقواس في دور العبادة والمتاحف والكنائس والأماكن الأثرية ومع تطور الزمن أصبحت تستعمل في منجور العمارة والتنجيد والديكور والتصميم الداخلي مثل القواطع الخشبية والكنبايات لذلك لابد من معرفة أنواعها وطرق رسمها.

تقسم الأقواس الى عدة أنواع: 1 القوس نصف دائري. 2 القوس الموتور وهو جزء من دائرة. 3 القوس المدبب. 4 القوس المركب.

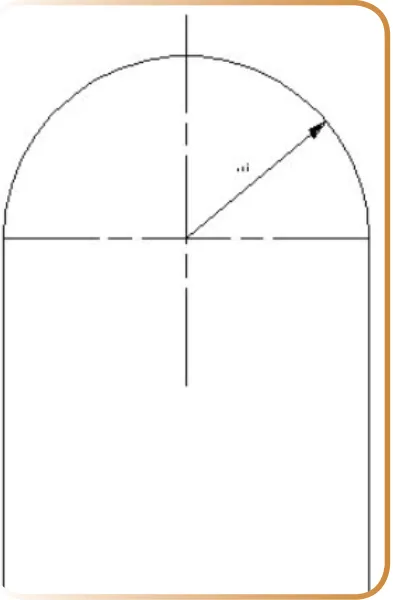

وهو عبارة عن نصف دائرة مركزها معلوم حسب عرض الفراغ الموجود مقسوم على 2 لتحديد نصف القطر ويستعمل هذا القوس في الأبواب والشبابيك والقواطع الخشبية وقواطع الجبس.

1 معرفة نصف القطر او القطر. 2 الرسم باستخدام الفرجار او الاستعانة بعصاه من الخشب مع مسمار أو خيط.

يستخدم هذا النوع بكثرة في الأبواب والشبابيك واعمال البناء.

طرق رسم القوس: -1 رسم القوس الموتور بواسطة القانون الرياضي: اذا كان القوس موجودا في فتحة انشائية لباب او شباك وطلب عمل حلق او باب او شباك او زاوية لكنبة يتم ايجاد نصف القطر حسب القانون التالي:

حيث ان س تمثل عرض الشباك او الباب وص تمثل اعلى نقطة للقوس ونق تمثل نصف القطر

مثال: إذا كان لدينا باب عرضه 120 سم وارتفاع القوس عن حافة الباب 20 سم فيتم معرفة نصف القطر بالطريقة التالية:

الحل: $نق = \frac{(\frac{1}{2}س)^2 + ص^2}{2 \times ص}$ $نق = \frac{(120 \times \frac{1}{2})^2 + 20^2}{20 \times 2}$ $نق = \frac{60^2 + 20^2}{40}$ $نق = \frac{3600 + 400}{40}$ $نق = \frac{4000}{40} = 100 \text{ سم}$

اذن نصف القطر لهذا القوس = 100 سم

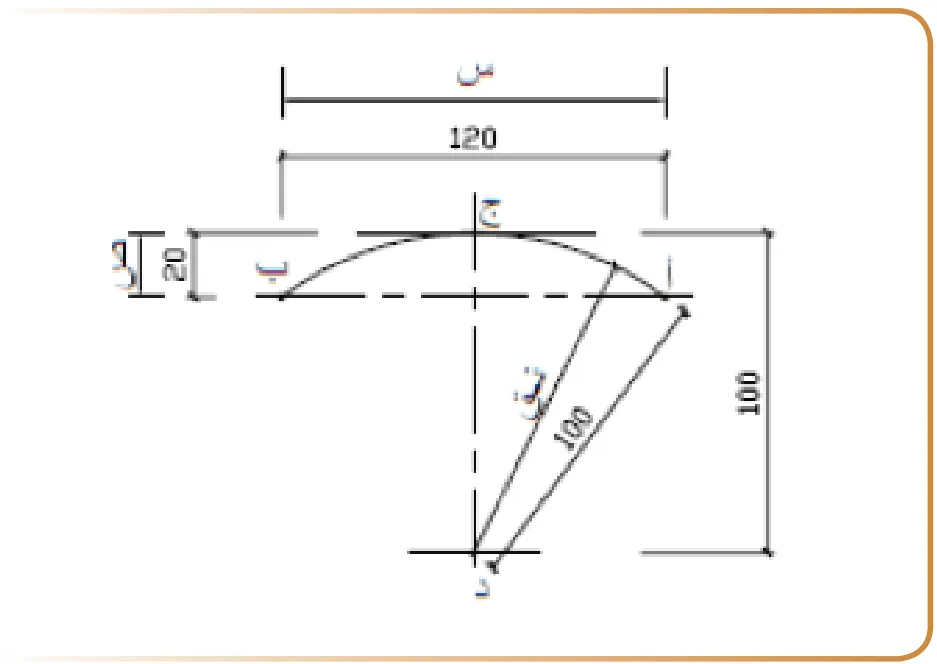

1 نرسم الخط الأفقي (أ،ب) الذي يمثل (س) (عرض الباب) بقياس 120 سم. 2 نرسم خط عمودي من منتصف الخط الأفقي يمثل (ص) (أعلى نقطة للقوس) بقياس 20 سم لتكون النقطة (ج). 3 نرسم خط عمودي لأسفل يبدأ من النقطة (ج) بقياس نصف القطر (100) سم ينتهي بالنقطة (د). 4 نركز الفرجار بالنقطة (د) ونرسم القوس (أ،ج،ب).

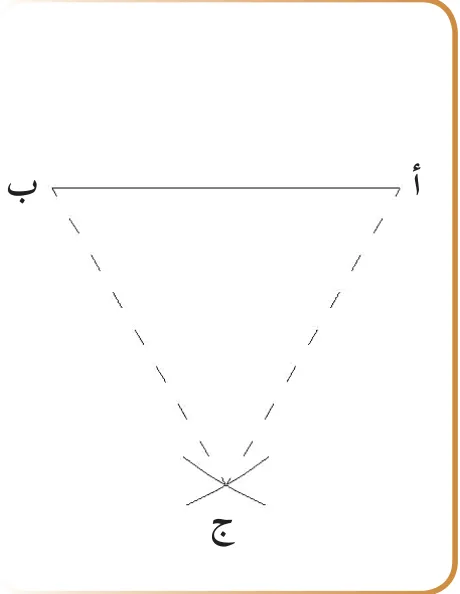

يسمى القوس القوطي نسبة الى العمارة القوطية وانتقل الى العمارة الإسلامية.

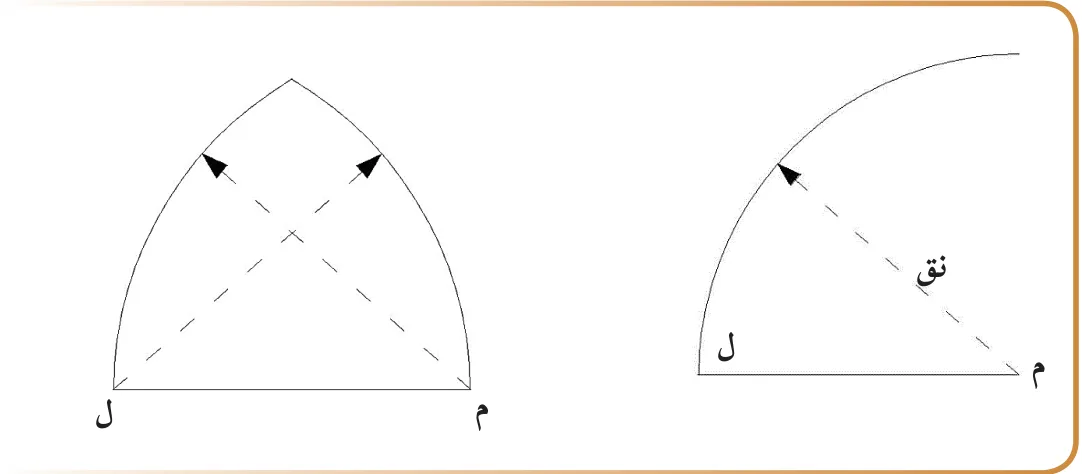

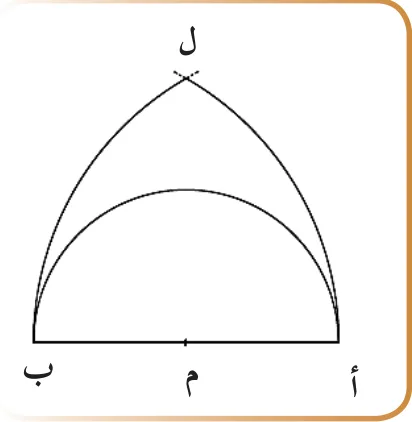

1 نرسم خط مستقيم معلوم ونسميه (م ل). 2 نفتح الفرجار فتحة تساوي طول (م ل) ونركز في النقطة (م) ونرسم قوس. 3 بنفس فتحة الفرجار نركز في النقطة (ل) ونرسم القوس الثاني لنحصل على الشكل المطلوب.

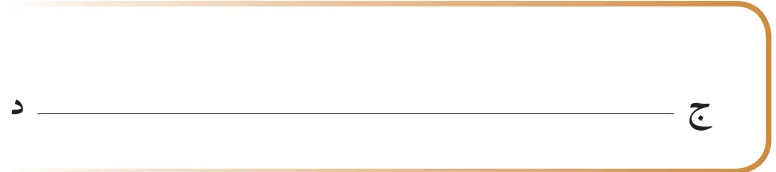

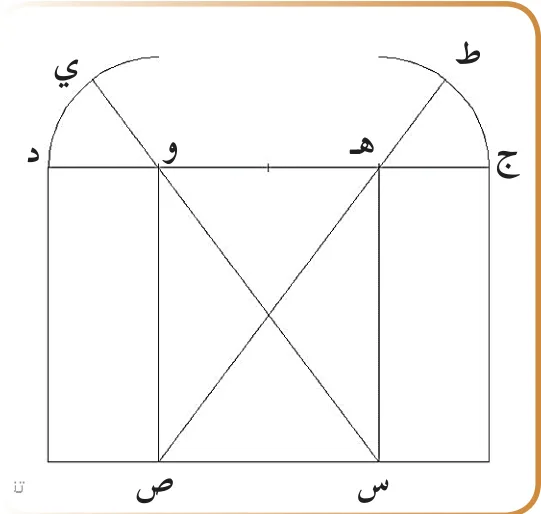

وهناك عدة اشكال للقوس المركب وسوف يتم التحدث عن شكلان وهما: 1 قوس مركب للخارج. 2 قوس مركب للخارج والداخل. أ- طريقة رسم القوس المركب للخارج. 1 نرسم خط مستقيم معلوم ونسميه (ج د). 2 نقسم الخط المستقيم (ج د) الى أربعة اقسام متساوية. 3 نرسم مربعين متداخلين طول ضلعه يساوي طول (ج و) والمربع الآخر طول ضلعه (هـ د). 4 نركز في النقطة (هـ) ونفتح الفرجار فتحة تساوي (هـ ج) ونرسم قوس، وبنفس الفتحة نرسم قوس من نقطة (و).
