طرق رسم الشكل البيضاوي

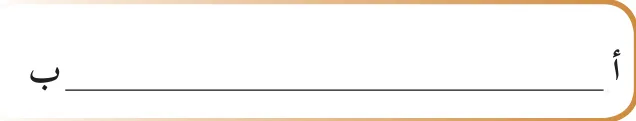

خطوات الرسم: 1 نرسم خط مستقيم معلوم نسميه (أ ب). 2 نقسم المستقيم (أ ب) الى ثلاثة اقسام متساوية ونسمي النقطتين (ج، د) عليه. 3 نركز الفرجار في النقطة (ج) ونرسم دائرة قطرها (أ د)، نركز الفرجار في النقطة (د) ونرسم دائرة قطرها (ج ب) بحيث تتقاطع مع الدائرة السابقة من الأعلى والأسفل في النقطتين (هـ، و). 4 نصل بخط مستقيم بين النقطة (و، ج) ليقطع الدائرة الأولى في القطة (ل) ثن نصل بين (و، د) خط اخر ليقطع الدائرة الثانية في النقطة (ن). 5 نصل بخط مستقيم بين النقطة (هـ، ج) ليقطع الدائرة في (س) ثم نصل بين (هـ، د) ليقطع الدائرة في (ص). 6 نفتح الفرجار فتحة تساوي طول (و، ن) ونركز في (و) ونرسم قوس يمر في النقطتين (ل، ن) وبنفس الفتحة نركز الفرجار في النقطة (هـ) ونرسم قوس يمر في النقطتين (س، ص) وبهذا نكون قد حصلنا على الشكل البيضاوي المطلوب.

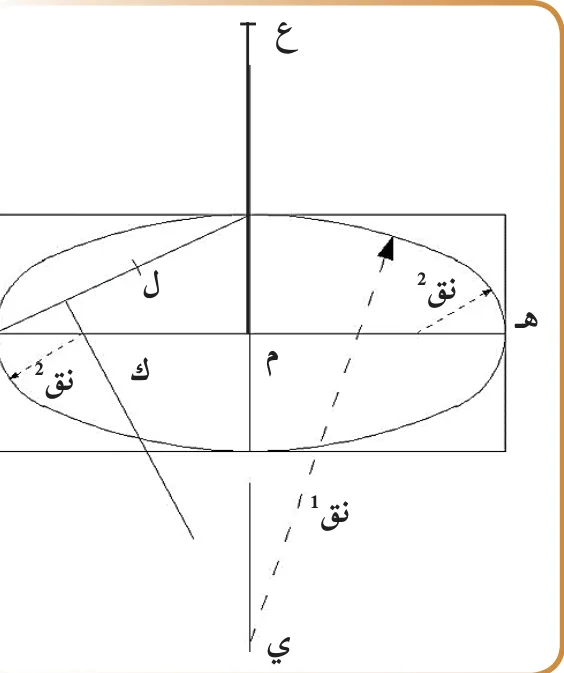

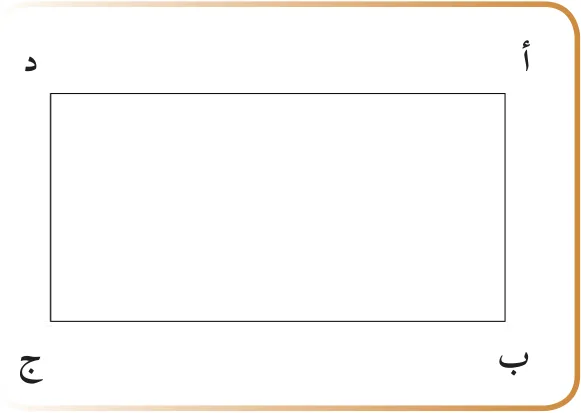

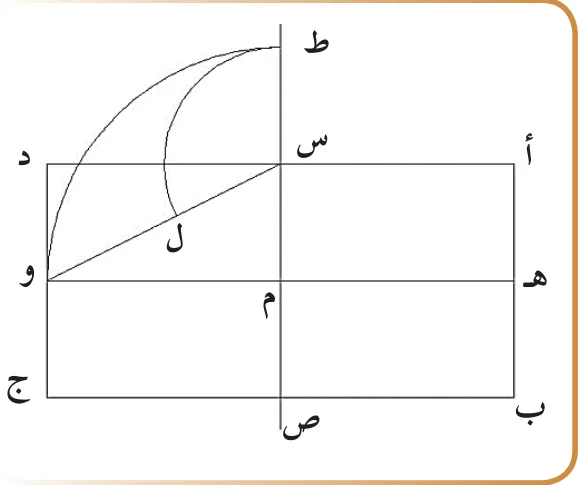

خطوات الرسم: 1 نرسم مستطيل (أ، ب، ج، د). 2 نقسم المستطيل الى أربعة اقسام بواسطة خطين متعامدين بحيث يتقاطعان في النقطة (م) ويقطعان المستطيل في أربع نقاط (هـ، و، س، ص). 3 نصل بين النقطة (و، س) بخط مستقيم. 4 نركز الفرجار في النقطة (م) وبفتحة تساوي (م، و) ونرسم قوسا بحيث يتقاطع مع امتداد المستقيم (س، ص) في النقطة (ط).
