رسم الموجة الجيبية

وحدة مجموعة الالكترونيات · الرسم الصناعي

آخر تحديث:

محتويات الموضوع (٦)

شرح الموضوع

تدريج المحور الراسي (محور الجهد) حسب مقياس الرسم (فولت / سم).

رسم الموجة الجيبية:

نعلم أن الإشارات الجيبية من أكثر الإشارات الكهربائية التي نتعامل معها مثل إشارة التيار المتغير ⁦(AC)⁩، سنتعرف على طريقة رسم هذه الموجة باستخدام وسائل رسم محددة وبسيطة: يعبر عن الموجة الجيبية باقتران الجيب الذي يعرف بالعلاقة الرياضية التالية: شكل (2) V=Vmaxsin⁡ωtV = V_{max} \sin \omega t حيث:

  • ⁦(Vp-p)⁩ اتساع الإشارة من القمة إلى القمة ⁦(Peak to Peak)⁩.
  • ⁦(Vmax)⁩ القيمة العظمى للإشارة (اتساع الإشارة) من صفر إلى أعلى قيمة.
  • ⁦(T)⁩ دور الإشارة ⁦(Period)⁩ أو ما يطلق عليه الزمن الدوري.

    كما ويعطى التردد ⁦(f)⁩ بالعلاقة التالية:

f{Hz}=1T{Sec}f \{Hz\} = \frac{1}{T \{Sec\}}

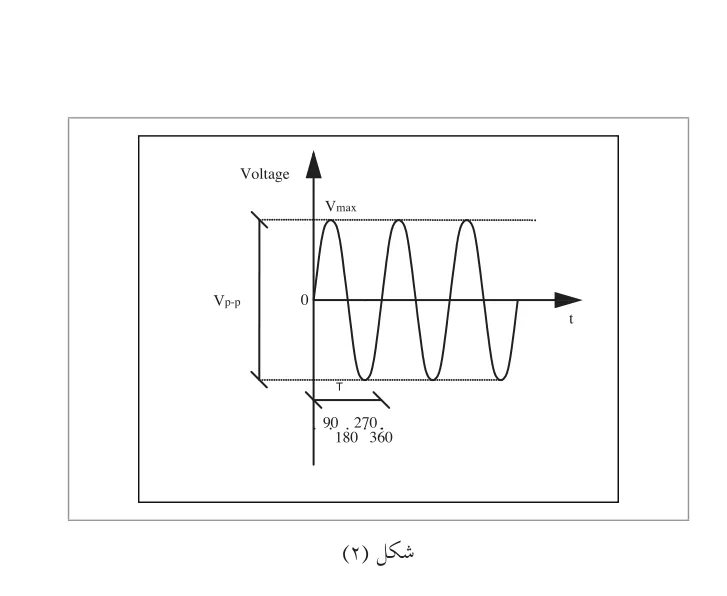

شكل (2)
شكل (2)

خطوات رسم الموجة الجيبية:

  • رسم المحور الأفقي والمحور العمودي.
  • تدريج المحور الراسي (محور الجهد) حسب مقياس الرسم (فولت / سم).
  • تدريج المحور الأفقي (محور الزمن) حسب مقياس الرسم (مثلا ملي ثانية / سم).
  • رسم دائرة حسب مقياس الرسم قطرها يساوي اتساع الإشارة من القمة إلى القمة.
  • رسم أنصاف أقطار للدائرة بزوايا 45°، 90°، 135° في الربعين الأول والثاني (أو حسب الزاوية المطلوبة للتقسيم في السؤال).
  • مد أنصاف الأقطار في الربعين الثالث والرابع.
  • حساب الزمن المناظر لزاوية 45° (في حالة تقسيم الدائرة إلى زوايا 45°) حسب القانون:

    الزمن المناظر لزاوية ⁦45° = (⁩الزمن الدوري) × (360° / 45°).

  • عمل جدول يبين قيم الزمن المناظرة لزوايا التقسيم 45°، 90°، ... 360°.
  • تحديد النقاط المقابلة لنقاط التقاطع بين أنصاف الأقطار ومحيط الدائرة مع القيم المقابلة لها من محور الزمن الأفقي. (تقاطع نقاط المحور الرأسي المقابلة لها).
  • التوصيل بين نقاط التقاطع المختلفة بخط منحني يمر من كافة هذه النقاط.

مثال (1-2):

أرسم موجة جيبية اتساعها من القمة إلى القمة يساوي 48 فولت، والزمن الدوري لها يساوي 16 ميلي ثانية وذلك بمقياس رسم مقداره 6 فولت / سم لمحور الجهد، و 2 مللي ثانية / سم لمحور الزمن وذلك حسب طريقة الدائرة.

خطوات الرسم:

  • أرسم المحاور وضع عليها تدريج الرسم كما في اللوحة 1-1.
  • أرسم دائرة بنصف قطر مقداره 4 سم (24 فولت بمقياس رسم 6 فولت / سم) الى يسار نقطة الأصل كما في اللوحة 1-1 أيضا.
  • أرسم أنصاف أقطار للدائرة حسب الدقة المطلوبة (هنا بزوايا مقدارها 45°، أي نصف قطر كل 45°).

    الزاوية 360° تقابل الزمن الدوري 16 ميلي ثانية الزاوية 45° تقابل الزمن ⁦t1⁩ ميلي ثانية وبالتالي فان الزاوية 45° تكافئ:

45360×16=720360=2mSec\frac{45}{360} \times 16 = \frac{720}{360} = 2m Sec أي أن الخط العمودي الذي سيرتفع من النقطة ⁦2mSec⁩ سيتقاطع مع الخط الأفقي المقابل للزاوية 45°.

الجدول التالي يبين كافة نقاط التقاطع:

الزاوية0°45°90°135°180°225°270°315°360°
الزمن ⁦(mSec)⁩0246810121416
  • أرسم خطوط أفقية من نقاط تقاطع الدائرة مع أنصاف الأقطار عند النقاط 45، 90، 135، 180، 225، 270، 315، 360 (أي مضاعفات الزاوية 45). (اللوحة 1-1).
  • أرسم خطوط عمودية تتقاطع مع الخطوط الأفقية (اللوحة 1-1).
  • أرسم كافة نقاط التقاطع على شكل إشارة ⁦x⁩ كما في الشكل.
  • قم بالتوصيل بين نقاط التقاطع بخطوط منحنية للحصول على الشكل النهائي للإشارة (اللوحة 1-1).

رسم الموجة الجيبية

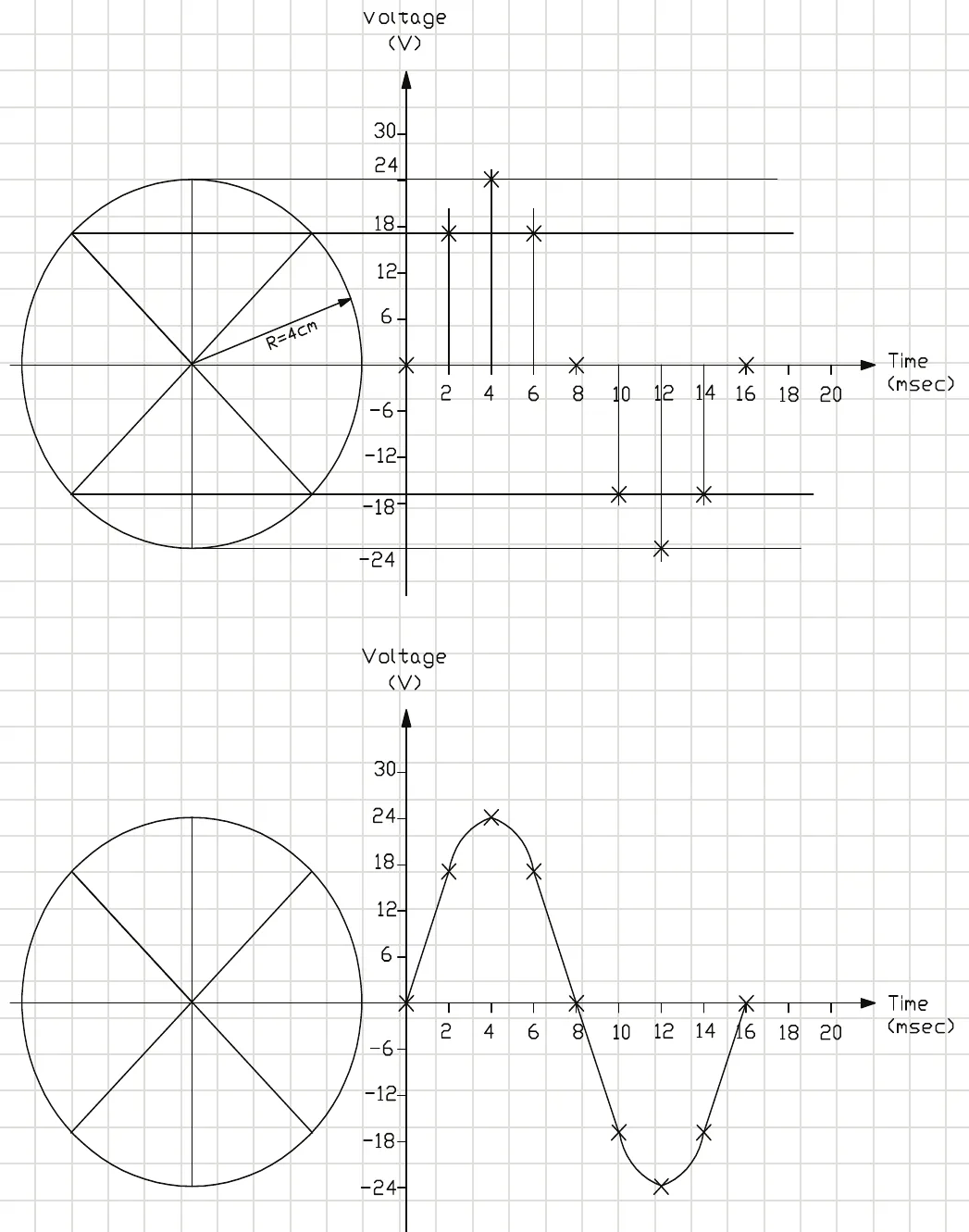

رسم بياني للموجة الجيبية
رسم بياني للموجة الجيبية

تمرين (1-3)

أرسم دورين لموجة جيبية اتساعها يساوي 15 فولت، وترددها يساوي 25 كيلوهيرتز وذلك بمقياس رسم مقداره 3 فولت / سم لمحور الجهد، و 5 ميكروثانية / سم لمحور الزمن وذلك حسب طريقة الدائرة.
