الموجة المربعة

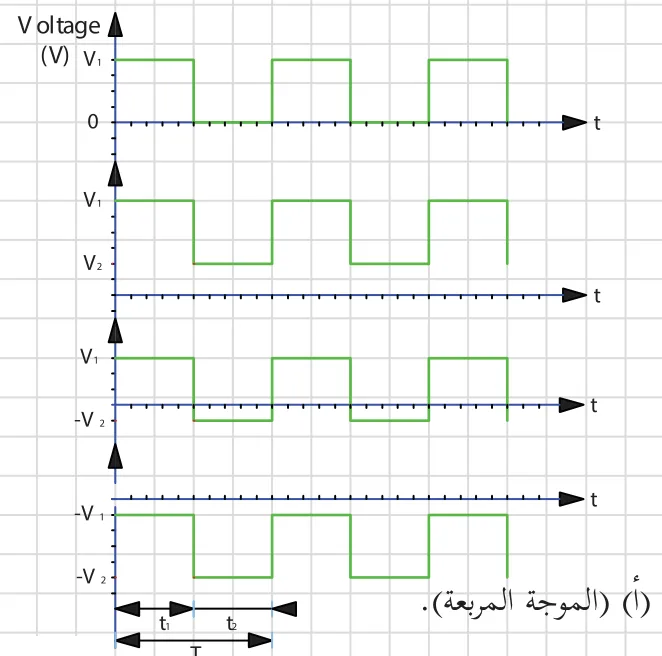

تعرف الموجة المربعة بـأنها تلك الموجة المتغيرة ⁦(Alternating Wave)⁩ غير الجيبية التي تتغير بين مستويين ثابتين بشكل دوري ولحظي وهما $V1$ وتمثل القيمة العليا و$V2$ وتمثل القيمة الدنيا بحيث يمكن أن تحتوي ضمنها أو تحته كما في الشكل المجاور لوحة (1-4):

• الإشارة تتغير بين القيمتين $V1$ و $V2$ والتي تساوي صفر في هذه الحالة.
• تتغير الإشارة بين القيمتين $V1$ و $V2$
• تتغير الإشارة بين القيمتين $V1$ و $-V2$.
• تتغير الإشارة بين القيمتين $-V1$ و $-V2$

  وتمثل القيمة بين $V1$ و $V2$ اتساع الموجة المربعة.

أما الزمن الدوري للإشارة فيحسب كما في الموجة الجيبية من العلاقة: $T\{Sec\} = \frac{1}{f \{Hz\}}$ والزمن الدوري عبارة عن مجموع فترتين زمنيتين: $T = t1+t2$ فعند تساوي هاتين الفترتين الزمنيتين تكون الموجة المربعة

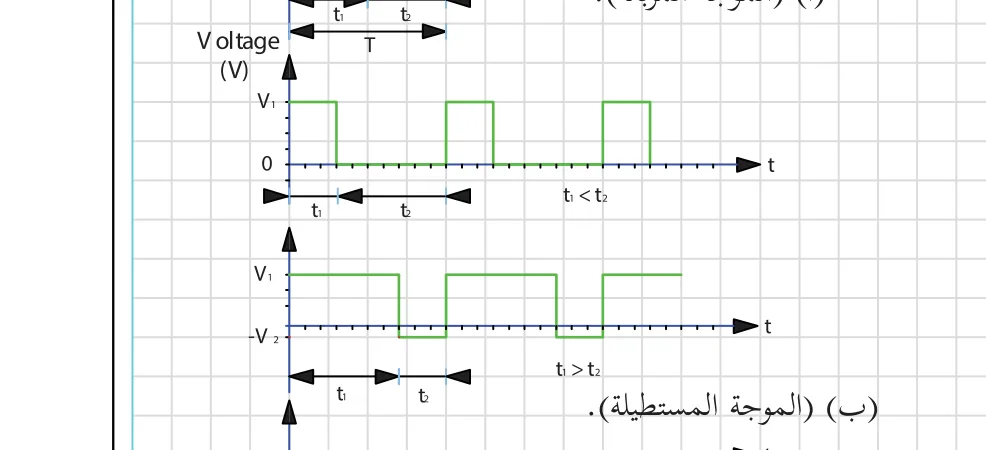

اما إذا كانت $t1$ لا تساوي $t2$ فإن الموجة تصبح (مستطيلة أو على شكل قطار من النبضات) كما في الشكل (٤-١ب).

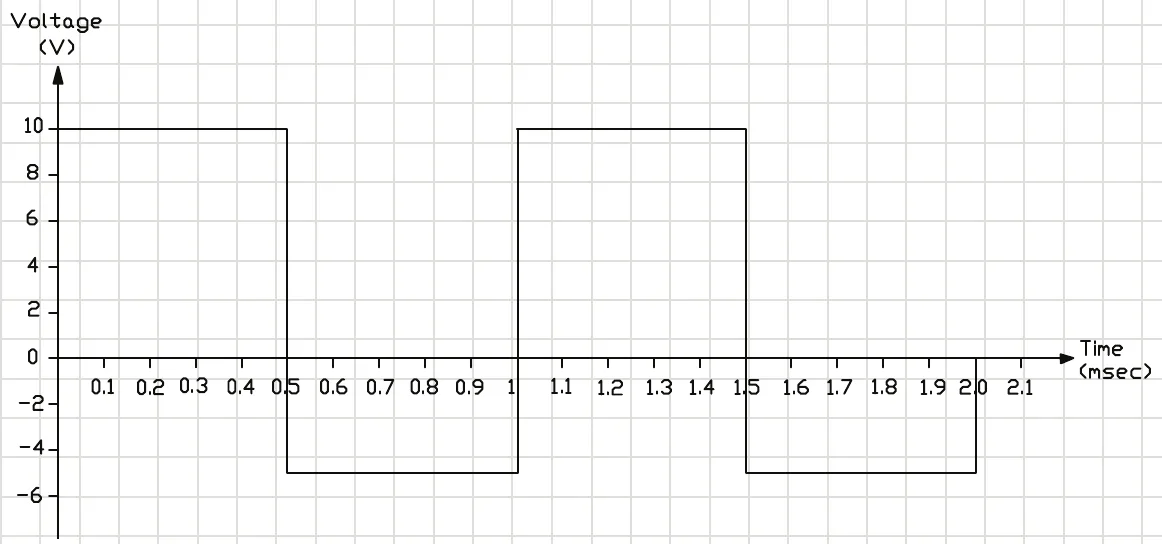

أرسم دورين لموجة مربعة منتظمة تتغير بين القيمتين $-5V$ و $10V$ وترددها $1KHz$ بمقياس رسم $2V/Cm$ لمحور الجهد و $0.1mSec/Cm$ كما في اللوحة (1-5).

• رسم المحاور حسب مقياس الرسم المحدد.
• كتابة وحدات القياس على المحاور.
• حساب الزمن الدوري:

$T = \frac{1}{f} = \frac{1}{1KHz} = \frac{1}{1000} = 0.001Sec = 1mSec$ $t1 = t2 = \frac{1}{2} \times T = 0.5mSec$ باعتبار أن كل $0.1mSec$ يقابل $1Cm$ فان الزمن الدوري $1mSec$ يقابل : $1Cm \times \frac{1mSec}{0.1mSec} = 10Cm$

• وزمن الدورين الكاملين يقابل $20Cm$

  وبالتالي يمثل كل من $t1$ و $t2$ ب $5Cm$. وبالتالي يحدد على محور الزمن كل من $t1$ و $t2$ و $T$.كما في اللوحة (1-5).

• حسب مقياس الرسم لمحور الجهد فان كل $2V$ تمثل ب $1Cm$
• وبالتالي فان : $5V$ تمثل ب $2.5Cm$
• و تمثل : $10V$ ب $5Cm$
• تحدد هذه النقاط على محور الجهد.
• رسم نقاط التقاطع.
• التوصيل بين النقاط كما في اللوحة (1-5)..
