شرح الموضوع
تمرين ( 3 - 14 )

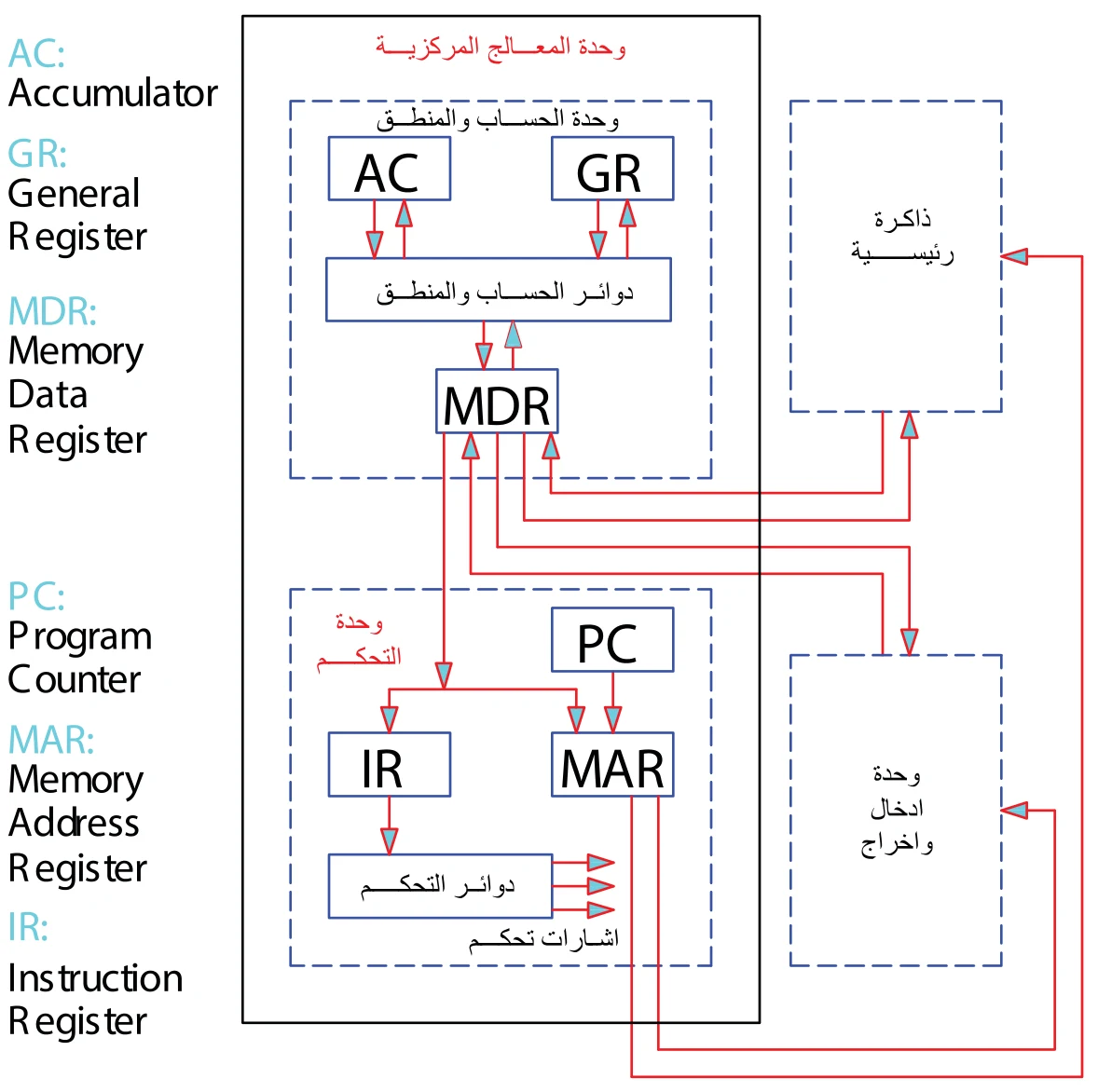

يبين الشكل مخططًا تفصيليًّا لحاسوب بسيط يظهر فيه وحدة المعالجة المركزية والتي تتكون من وحدة الحساب والمنطق ووحدة التحكم، بالإضافة إلى الذاكرة الرئيسية ووحدة الإدخال والإخراج.
تمرين ( 3 - 15 )

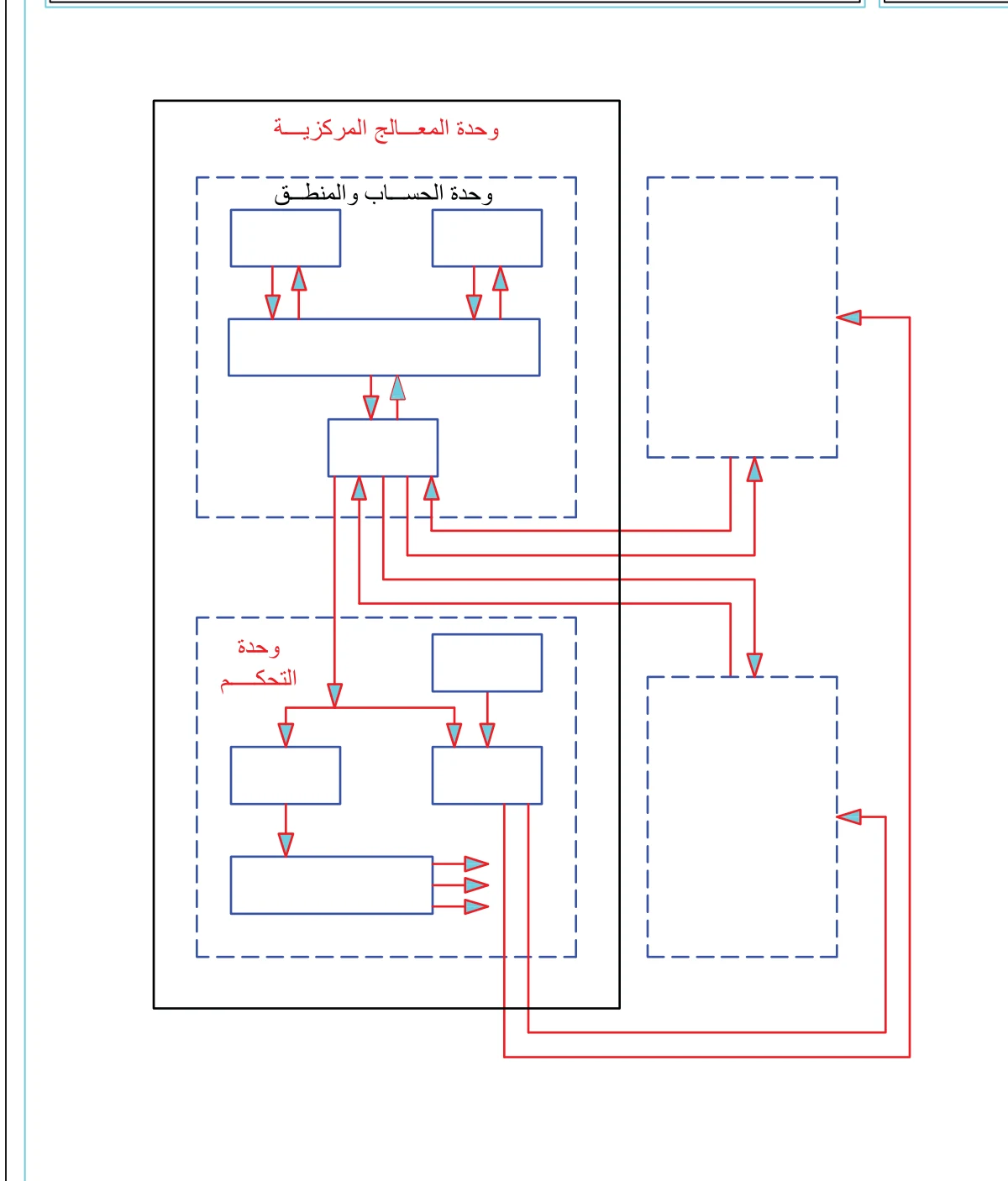

بالاعتماد على المثال السابق، اكتب أسماء الأجزاء على الرسم.
تمرين ( 3 - 16 )

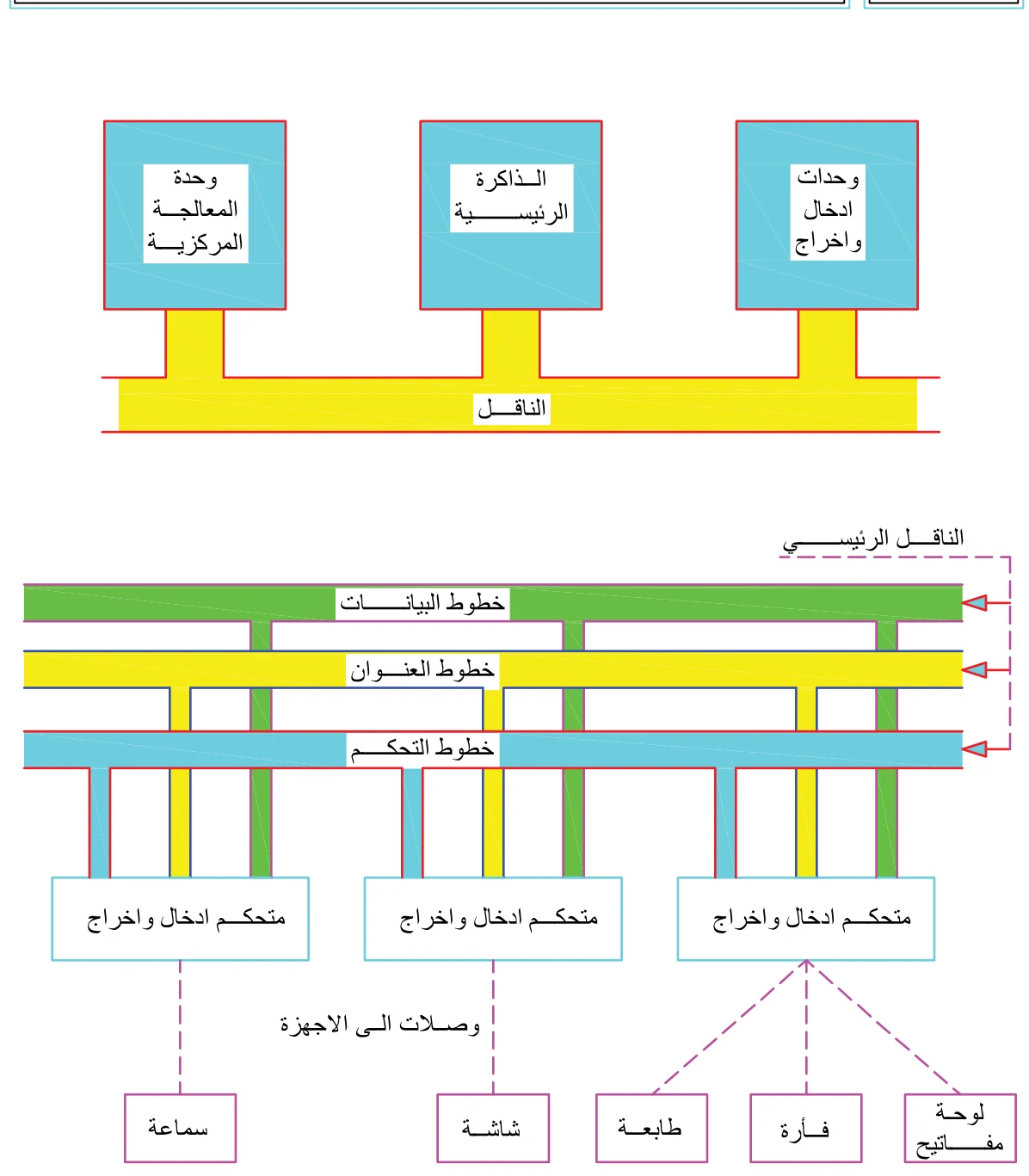

يعتبر الناقل من الأجزاء الرئيسية التي يتكون منها جهاز الحاسوب كما يظهر من المخطط الصندوقي المرفق، كذلك يبين اسم الأجزاء الرئيسية للناقل الخاص بأجهزة الإدخال والإخراج.
تمرين ( 3 - 17 )

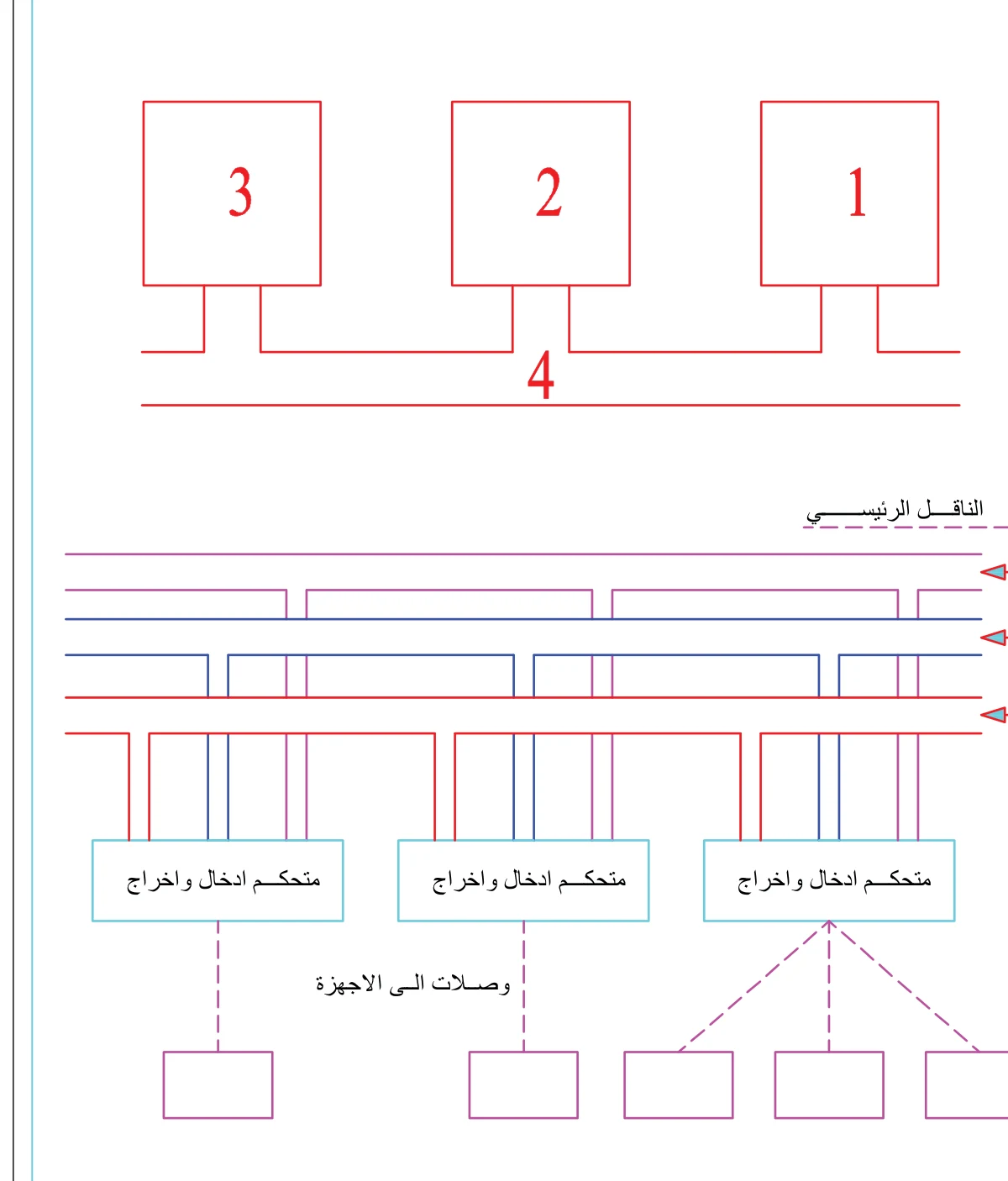

الرسم يظهر مخططًا صندوقيًّا لأجزاء الحاسوب الرئيسية، اكتب أسماء الأجزاء على الرسم. اكتب أسماء أجزاء الناقل على الرسم.
تمرين ( 3 - 18 )

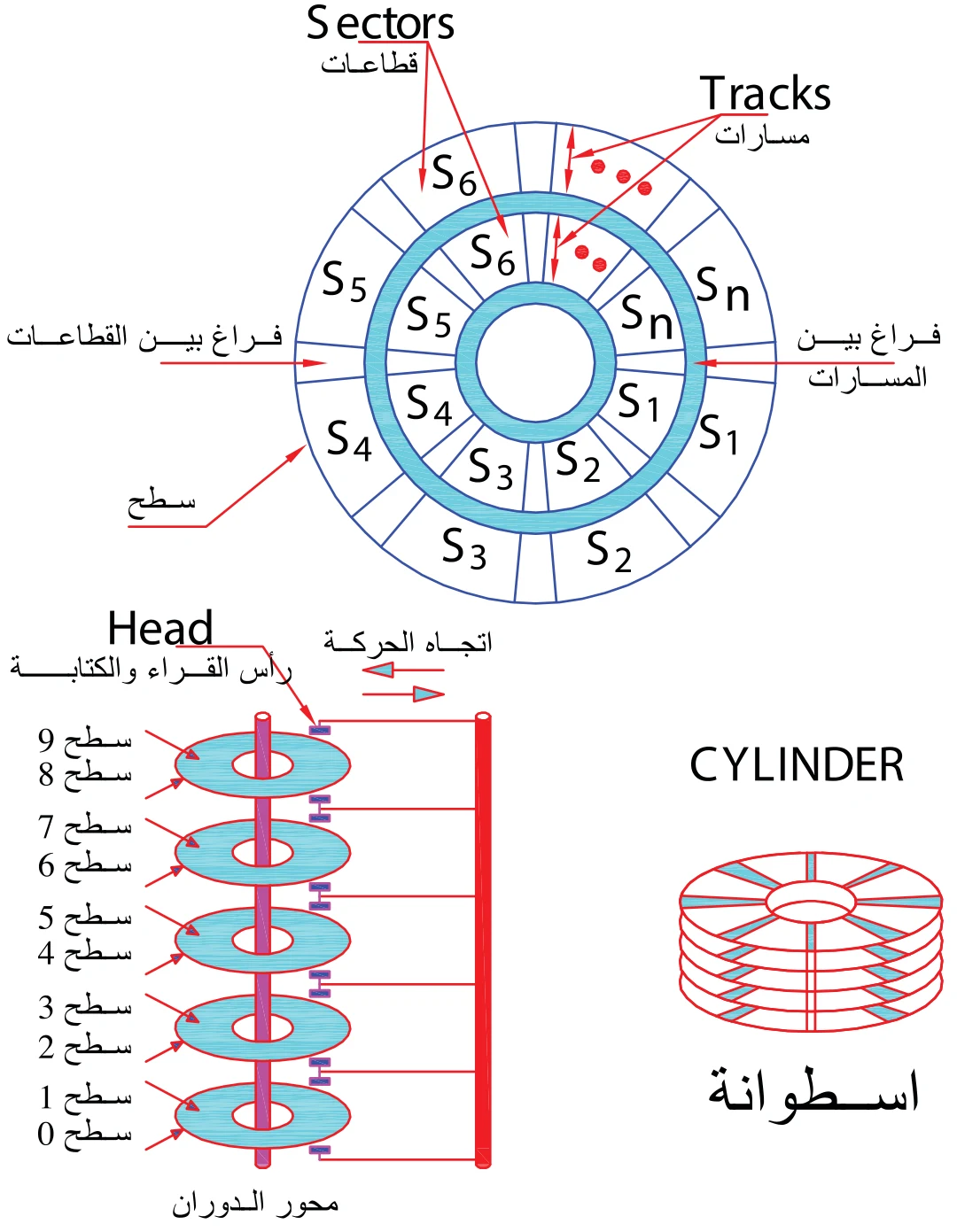

يسمى القرص الصلب بالذاكرة الثانوية ويمتاز بسعة تخزينية كبيرة، ويظهر الرسم سطح الأسطوانة وقرصًا صلبًا متعدد الأسطوانات.
تمرين ( 3 - 19 )

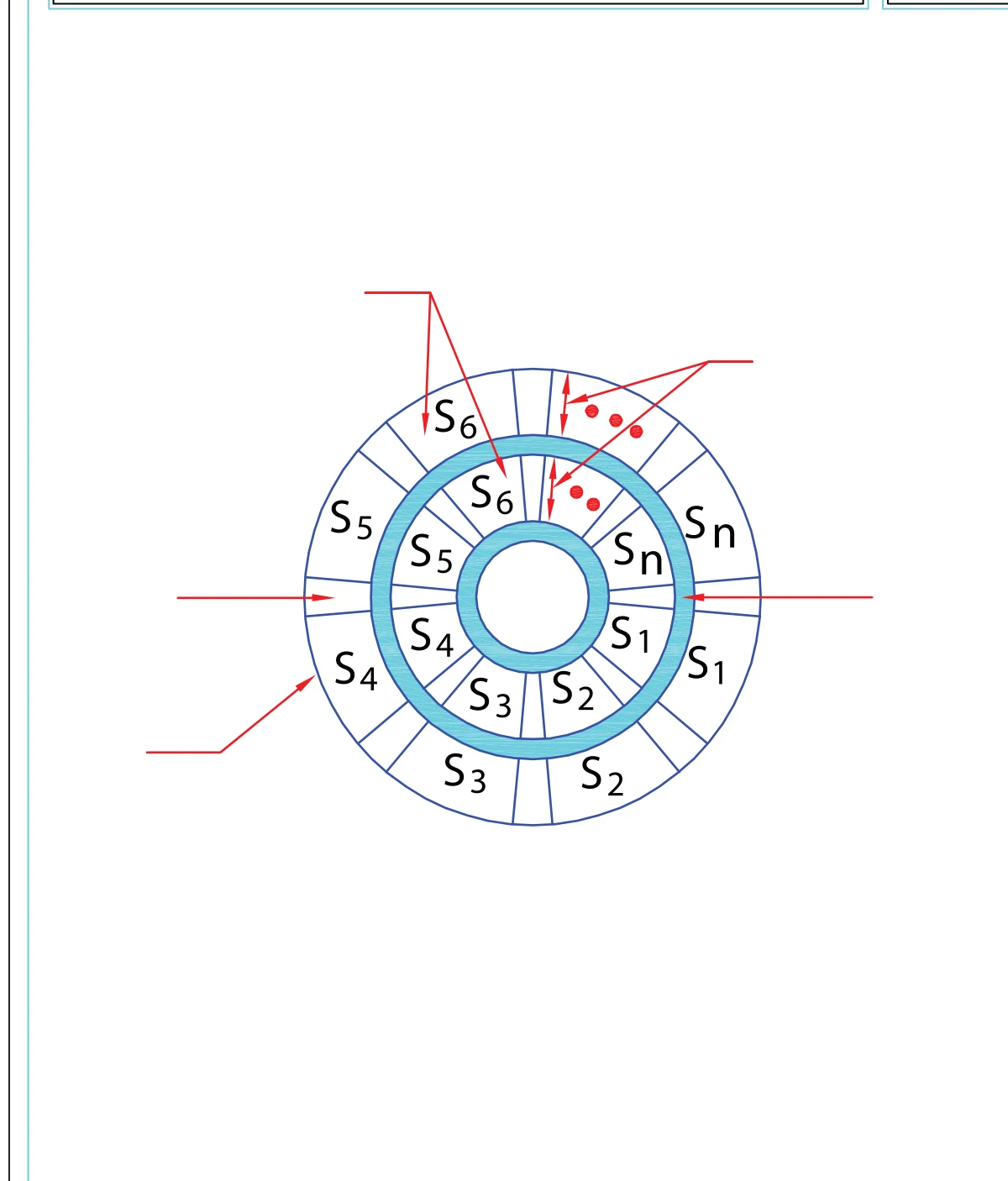

اكتب أجزاء الأسطوانة على الرسم.
تمرين ( 3 - 20 )

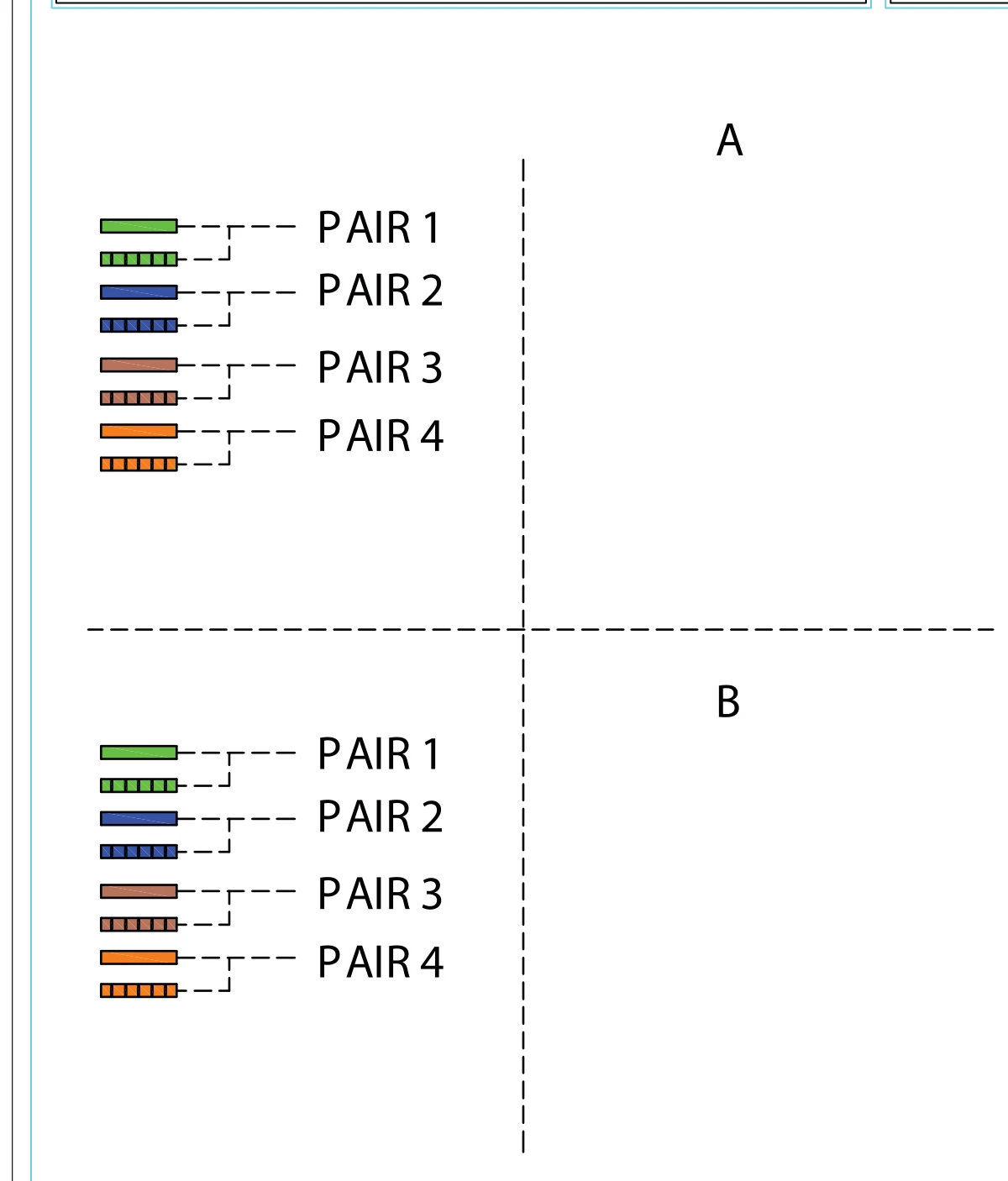

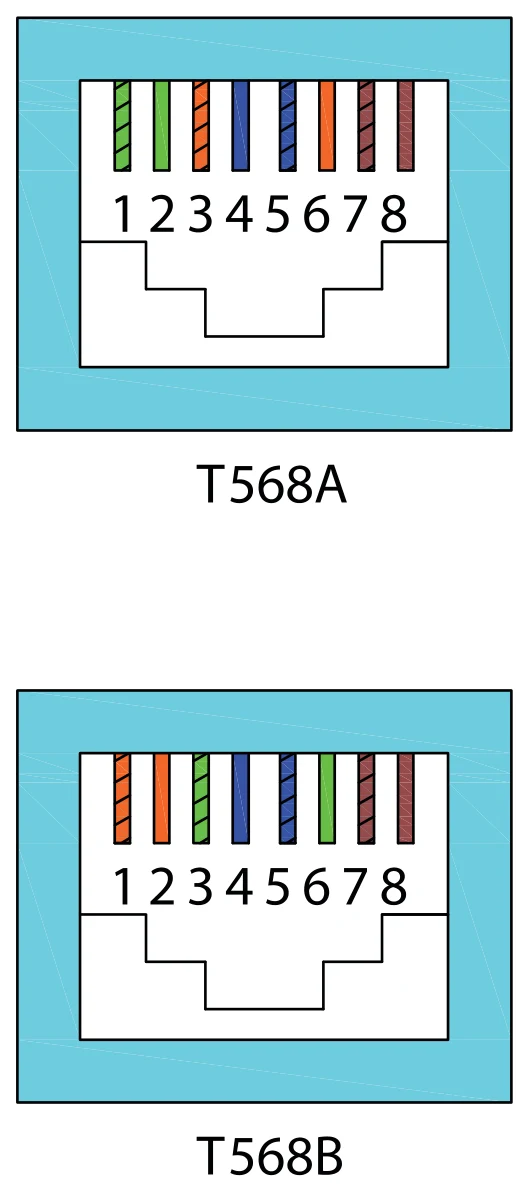

يظهر الرسم ترتيب الأسلاك وألوانها داخل وصلة RJ45، وهناك طريقتان للترتيب A وB موجودة على نفس الوصلة، ويجب استخدام طريقة واحدة لربط الأسلاك داخل الشبكة.
تمرين ( 3 - 21 )
تدرب على رسم الأسلاك وحفظ الألوان داخل وصلة RJ45.
تمرين ( 3 - 22 )

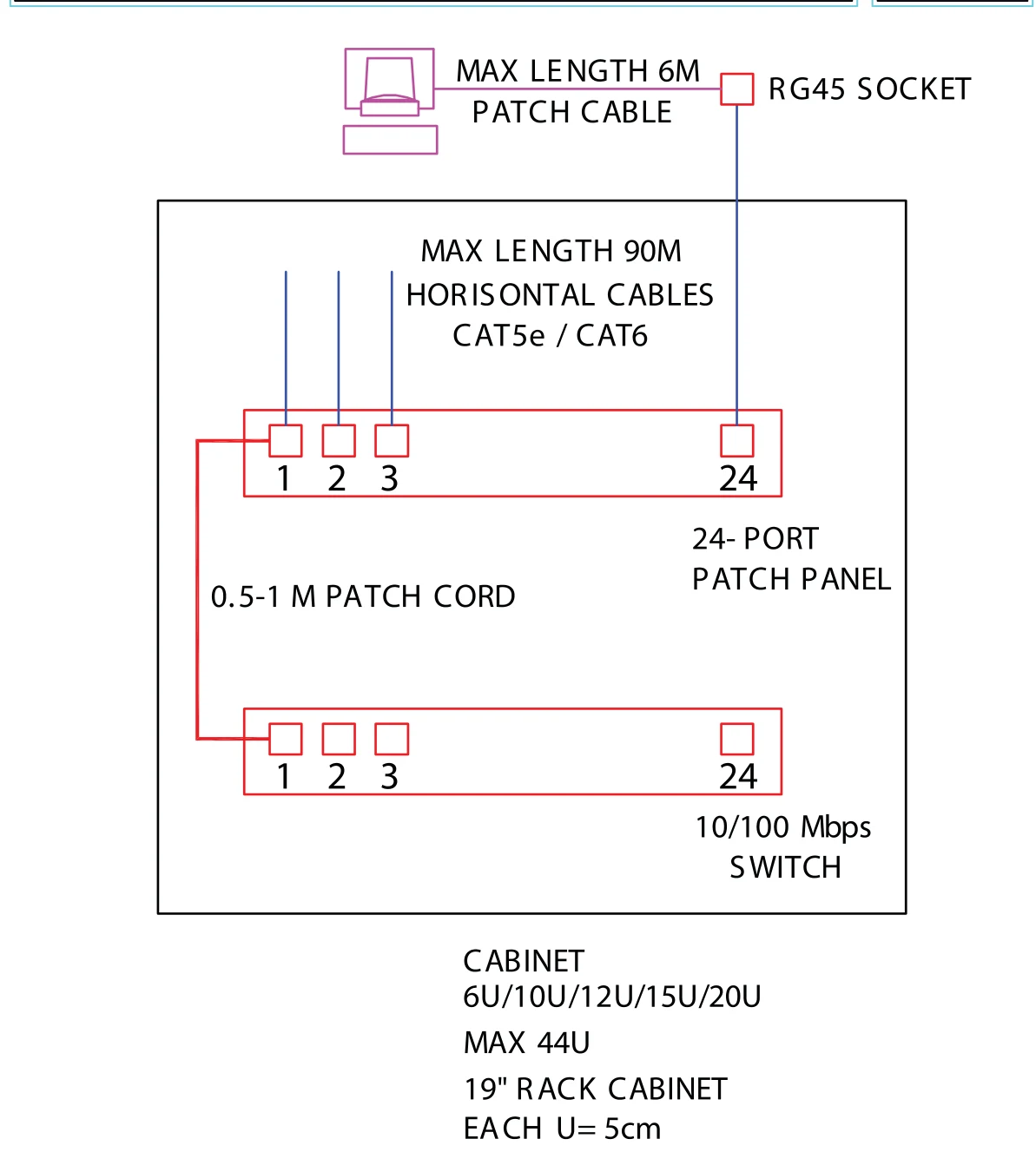

CABINET, SWITCH, PATCH CORD, HORISONTAL CABLE, RJ45 SOCKET, PATCH CABLE LAYOUT IN STAR TOPOLOGY NETWORK
تمرين ( 3 - 23 )

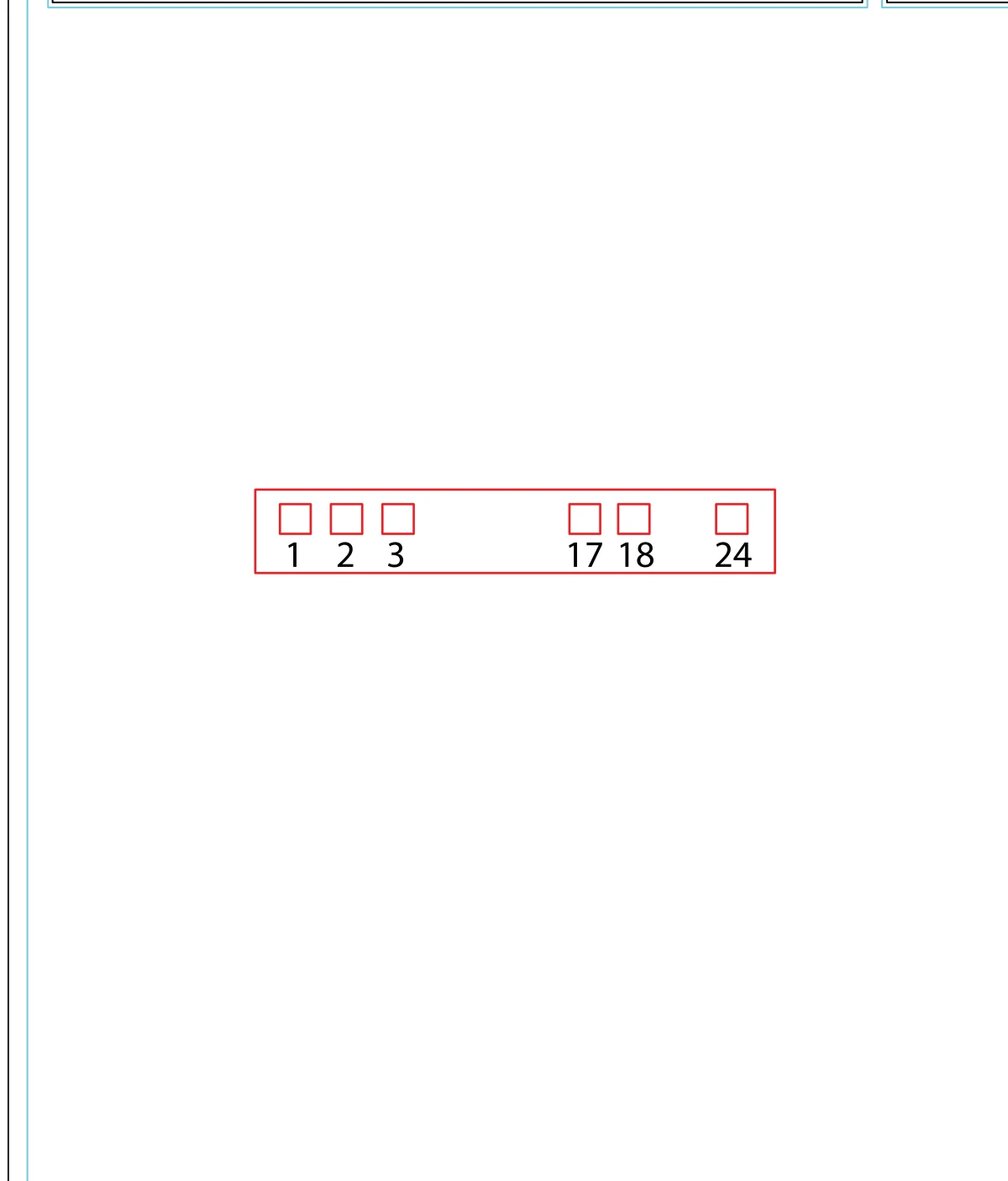

ارسم مخطط شبكة حاسوب تحتوي على 18 جهاز حاسوب موضحًا كافة أسماء الأجزاء ومواصفاتها.
تمرين ( 3 - 24 )

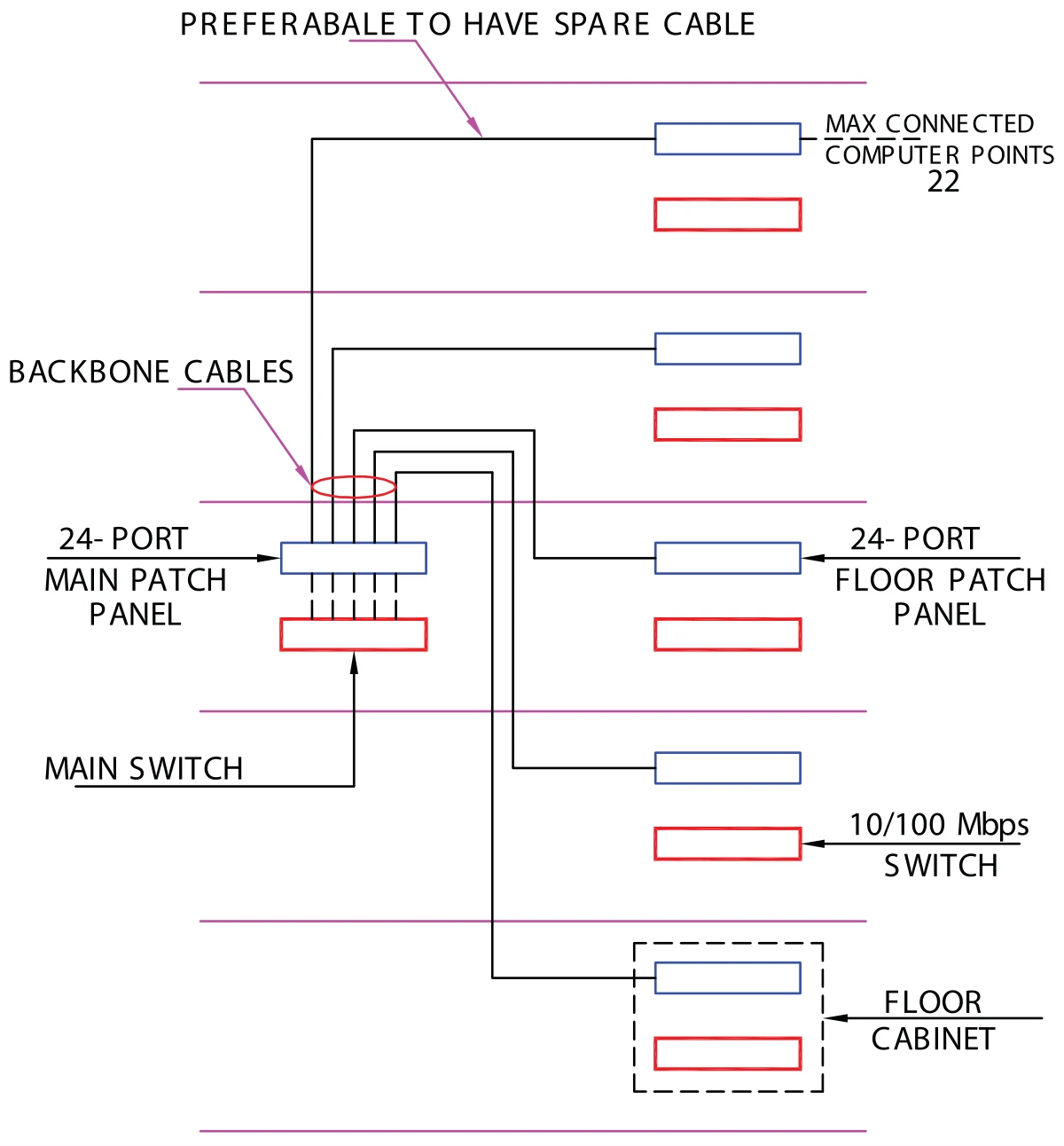

يظهر الرسم مخطط شبكة حاسوب (ستار) في مبنى متعدد الطوابق، ويظهر في الرسم BACKBONE CABLES.
تمرين ( 3 - 25 )

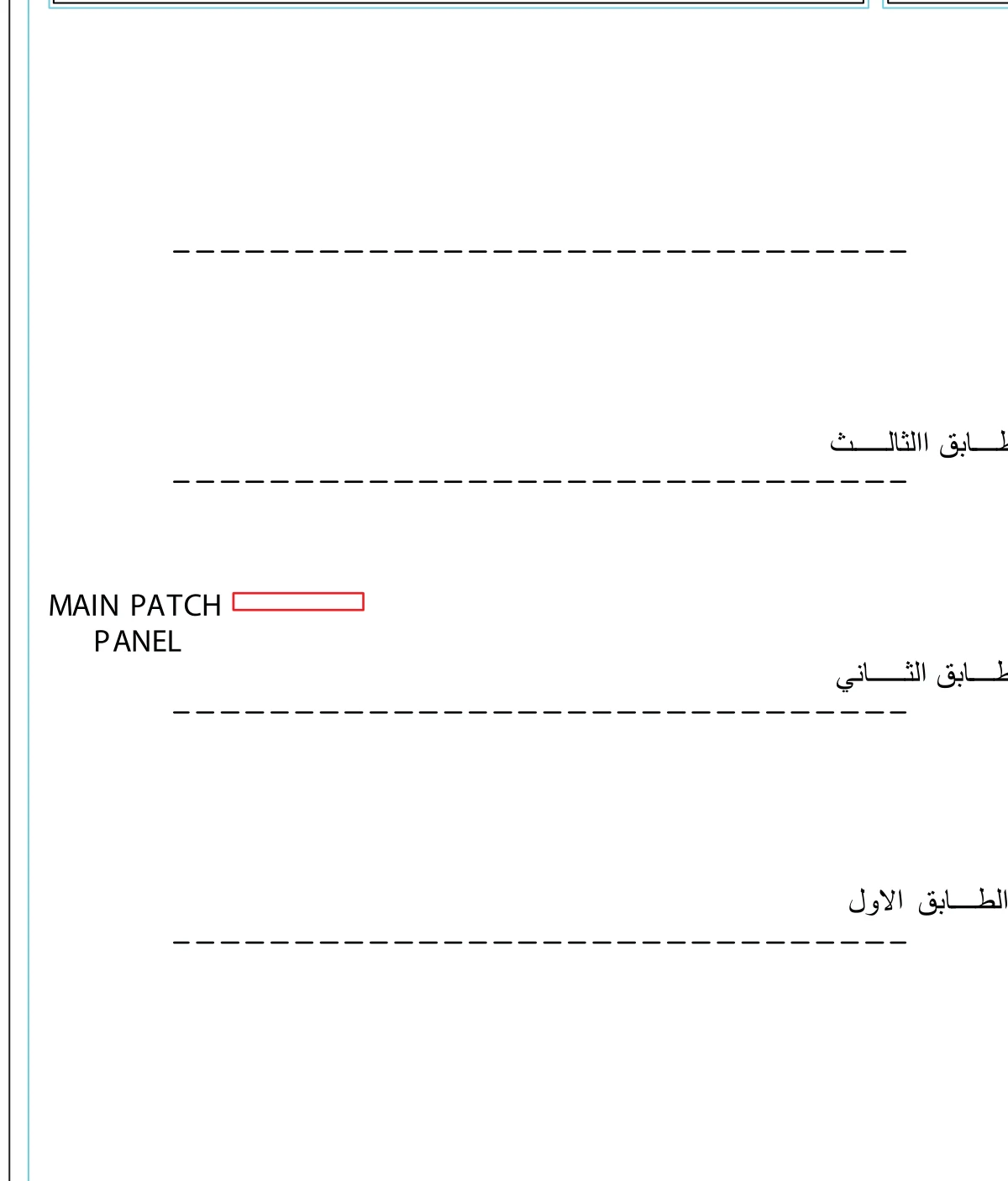

ارسم شبكة حاسوب في مبنى مكون من ثلاثة طوابق، بحيث يحتوي الطابق الأول على 20 جهازًا والثاني على 33 جهازًا والثالث على 15 جهازًا، موضحًا كافة أسماء الأجزاء ومواصفاتها.
