المتحكم المنطقي المبرمج (PLC)

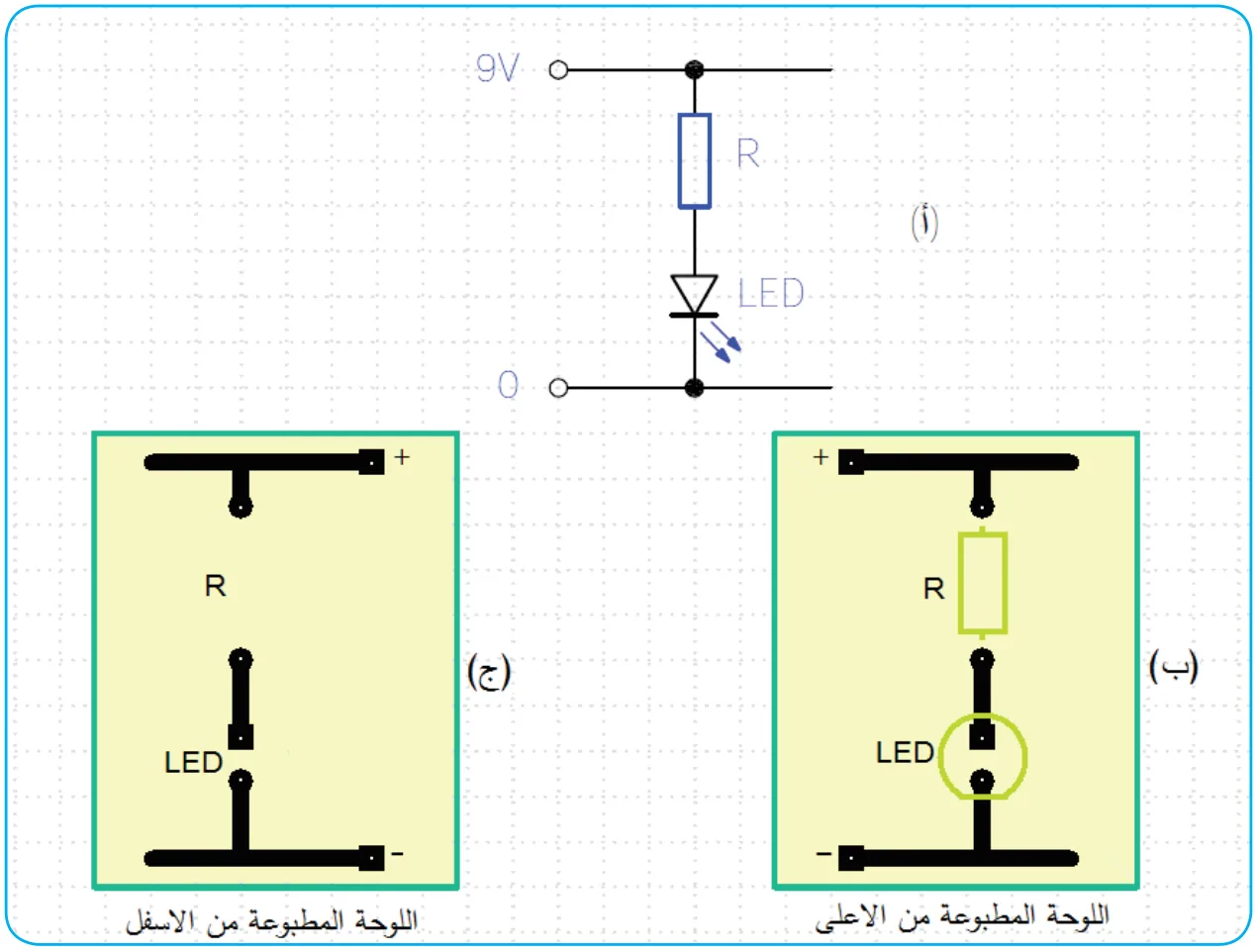

1. ويبين الشكل (ب) مخطط الدارة المطبوعة من الأعلى لهذه الدارة.
2. تم استخدام الخطوط المستقيمة في تمثيل الخطوط النحاسية ( أفقيه وعمودية).أما الشكل (ج) فيمثل مخطط الدارة المطبوعة من الأسفل.
3. أعد رسم المخطط التمثيلي للدارة ومخطط اللوحة المطبوعة من الأعلى.

نشاط إضافي: ارسم مخطط اللوحة المطبوعة من الأسفل.

يبين المخطط التالي دارة تنبيه بسيطة باستخدام ترانزستور ومفتاح .)⁦Reed Switch(⁩ مغناطيسي

أيضا مخطط عند عمل المفتاح المغناطيسي ⁦RS⁩ يعمل الترانزستور ويضيء الثنائي المشع للضوء. ويبين الشكل أعلى أعد رسم مخطط الدارة وارسم مخطط اللوحة المطبوعة من ال أطراف الترانزستور المستخدم في الدارة )⁦548BC ⁩). أشكال العناصر المختلفة ورموزها. اللازمة لتنفيذ المخطط مبينا أسفل. أكمل رسم مخطط اللوحة المطبوعة من ال أعلى ، نشاط إضافي: اعتمادا على مخطط اللوحة المطبوعة من ال

)12-4(

يبين الشكل مخططا تمثيليا لدارة مؤقت باستخدام الدارة المتكاملة 555 والتي تعمل كمذبذب أحادي الاستقرار. عند الضغط اللحظي على الضاغط ⁦2SW⁩ يضيء الثنائي الضوئي لفترة زمنية تعتمد على كل من المقاومة ⁦3R⁩

أعلى أطراف رقاقة 555 ، ارسم مخطط اللوحة المطبوعة من ال والمواسع ⁦1C⁩. بالاعتماد على المخطط المرسوم ومخطط اللازمة لتنفيذ الدارة .

)13-4(

دارة للتحكم بعمل محرك بواسطة الترانزستور الضوئي.

1. يبين الشكل مخططا لدارة تعتمد على الترانزستور الضوئي لتشغيل مرحل كهربائي عند انقطاع الضوء, حيث يقوم المرحل بتشغيل حمل كهربائي (محرك).
2. ارسم مخطط اللوحة المطبوعة من الأعلى مبينا أشكال العناصر المختلفة ورموزها.
3. ( انتبه إلى أبعاد وشكل أطراف الترانزستور والمرحل الذي سوف تقوم باستخدامه).

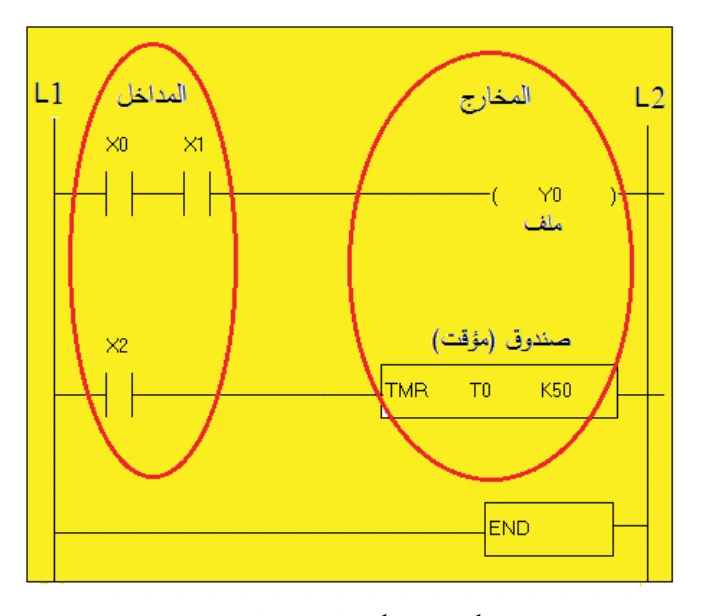

يتم برمجة المتحكم المنطقي المبرمج ⁦(PLC)⁩ المستخدم للتحكم بالآلات الصناعية بعدة طرق. وأكثر هذه الطرق انتشارا بين هذه الطرق هي المخططات السلمية والتي تشبه مخططات التحكم الكهربائية. يستخدم المخطط السلمي الرموز المستخدمة في نظم التحكم الكهربائية كما هو موضح في الشكل (1). ويتبع رسم المخططات السلمية القواعد التالية:

• يتكون المخطط السلمي من خطين عموديين يمثلان مصدر التغذية, بينما توصل الشبكات ⁦(Networks)⁩ بشكل خطوط أفقية بين الخطين العموديين على هيئة درجات السلم.
• الرموز الموجودة على الطرف الأيسر من المخطط السلمي تمثل المداخل⁦(Inputs)⁩ والرموز الموجودة على الطرف الأيمن تمثل المخارج ⁦(Outputs)⁩.
• يقرأ المخطط السلمي من اليسار إلى اليمين, ومن الأعلى إلى الأسفل.
• يتم تفعيل أي مخرج في المخطط السلمي إذا كانت النتيجة المنطقية هي (1) لعناصر الدخل الموجودة على يسار هذا المخرج، ولا يتم تفعيل ذلك المخرج إذا كانت النتيجة المنطقية هي (0).
• ينتهي المخطط السلمي بالأمر ⁦END⁩

رموز عناصر التحكم الكهربائية

)15-4(

يبين الشكل الرموز المستخدمة في رسم المخطط السلمي في جهاز المتحكم المنطقي المبرمج ⁦PLC⁩. ارسم هذه الرموز بمقياس رسم مناسب.

يبين الشكل مخططا لدارة تشغيل وإطفاء محرك ثلاثي الأطوار باستخدام المفتاح التلامسي (كونتاكتور).

بالاستناد إلى هذا المخطط. ارسم قائمة التخصيص والمخطط السلمي اللازم لتشغيل المحرك حسب مخطط التحكم المرسوم وذلك باستخدام المتحكم المنطقي المبرمج . وضح في اي حالة يعمل كل مصباح.

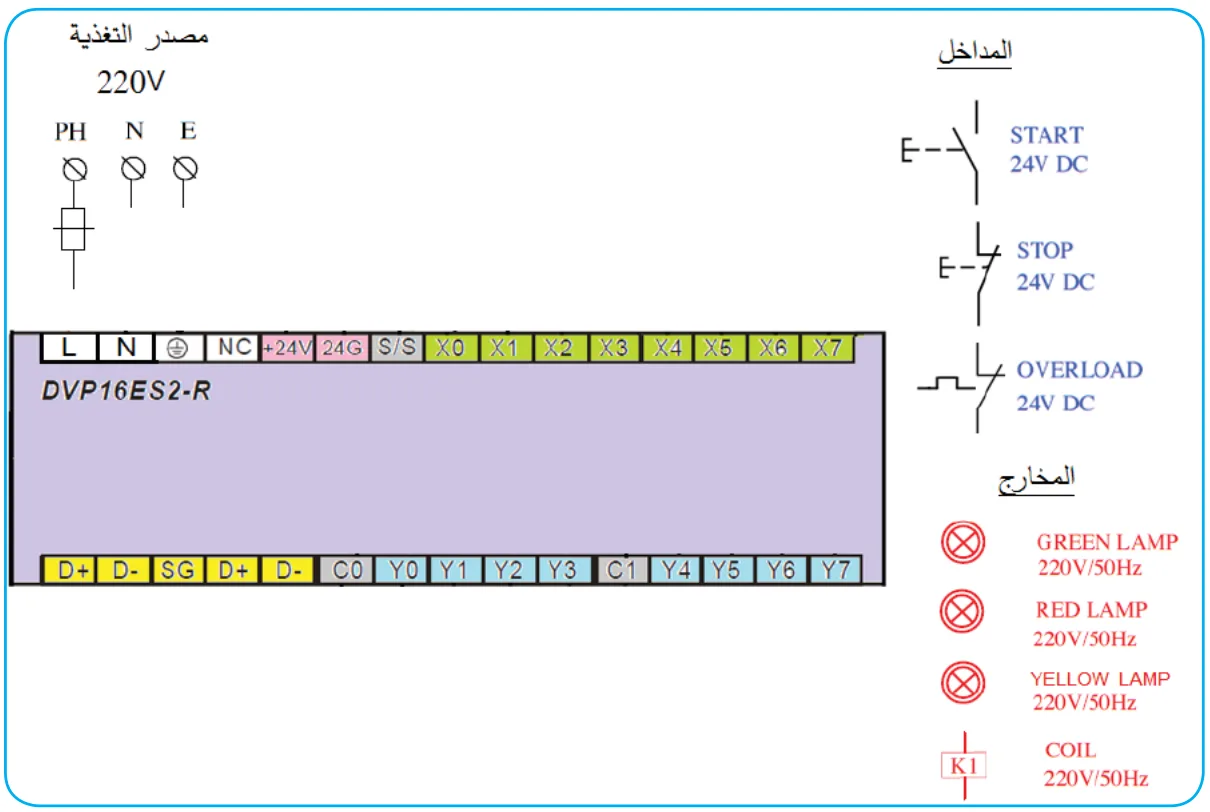

بالاعتماد على قائمة التخصيص التي رسمتها في التمرين السابق ومخطط توصيل أطراف المتحكم المنطقي المبرمج ⁦PLC⁩ المرسوم أدناه.

أطوار أعد رسم المخطط أدناه مع توصيل عناصر الدخل والخرج من أجل تنفيذ دارة تشغيل وإطفاء محرك ثلاثي ال المرسومة في التمرين السابق. ) يمكنك الحصول على الملامس المفتوح للاوفرلود بواسطة البرمجة(.

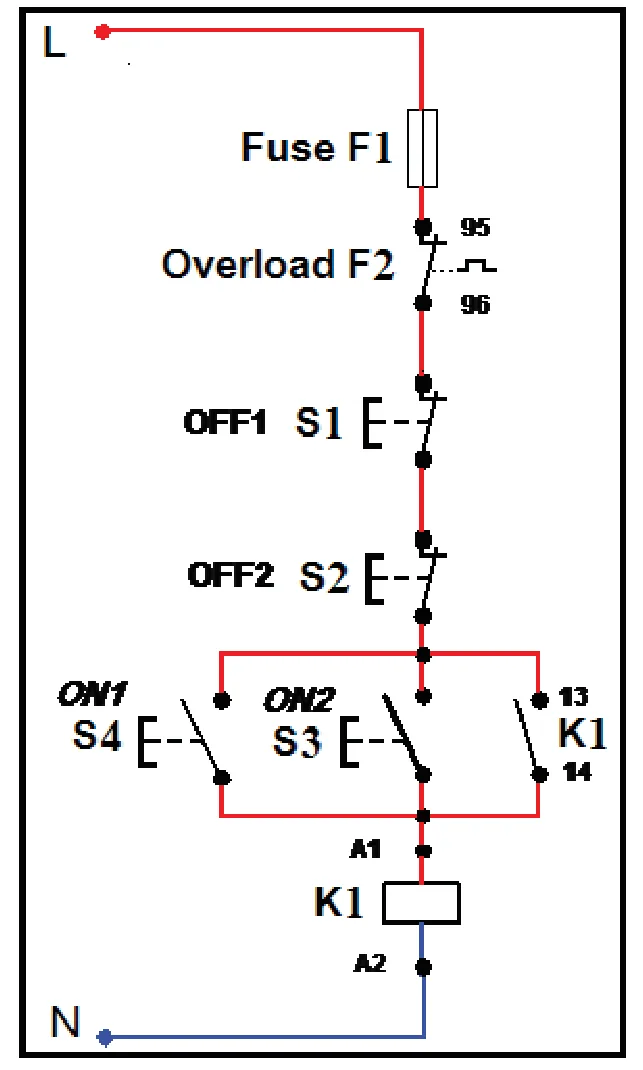

أطوار المخطط أدناه يمثل دارة التحكم لتشغيل وإطفاء محرك ثلاثي ال من مكانين. بالاستناد إلى هذا المخطط ، ارسم قائمة التخصيص والمخطط السلمي اللازم لتشغيل المحرك حسب مخطط التحكم المرسوم وذلك باستخدام المتحكم المنطقي المبرمج.

ً غير مطلوب حفظ الدائرة غيبا

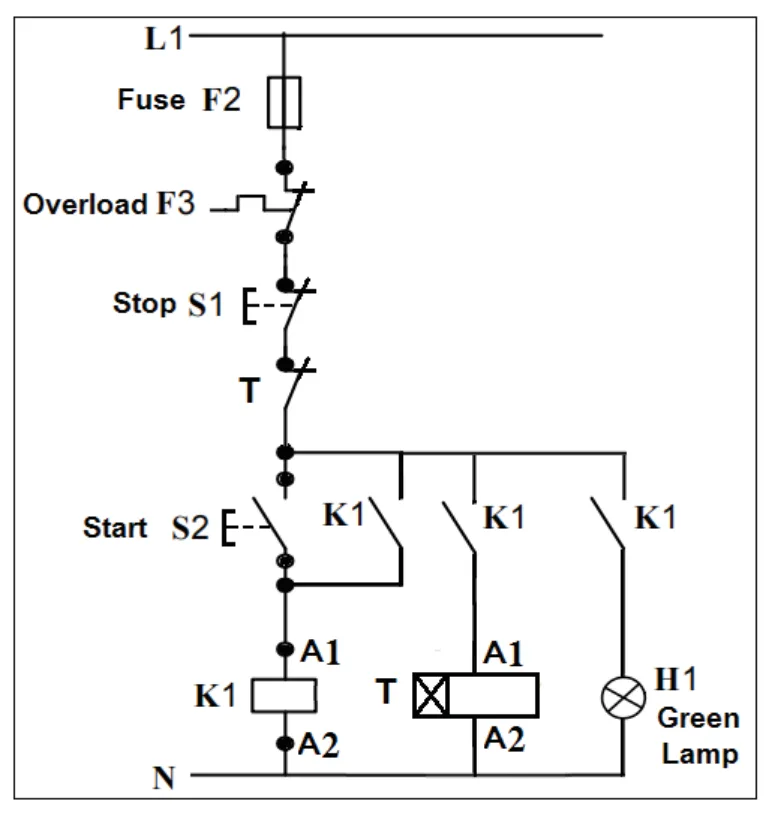

المخطط أدناه يمثل دارة التحكم لتشغيل محرك بحيث يعمل كما يلي:

عند الضغط لحظيا على ضاغط التشغيل ⁦S2⁩ يعمل المفتاح التلامسي (كونتاكتور) ⁦K1⁩ فورا فيعمل المحرك لمدة 10 ثواني ثم يتوقف عن العمل اوتوماتيكيا إلى أن يتم الضغط على ضاغط التشغيل مرة أخرى. ويوجد بالإضافة إلى الكونتاكتور ضاغط إيقاف واوفرلود ومصباح إشارة احمر:

1. أعد رسم هذا المخطط بمقياس رسم مناسب.
2. بالاستناد إلى هذا المخطط ارسم قائمة التخصيص والمخطط السلمي اللازم لتشغيل المحرك حسب مخطط التحكم المرسوم وذلك باستخدام المتحكم المنطقي المبرمج.
3. وضح متى يعمل المصباح.
