امتحان الفيزياء الوزاري 2022، الدورة التكميلية، الفرع الصناعي، التعليم الصحي، مع الإجابات

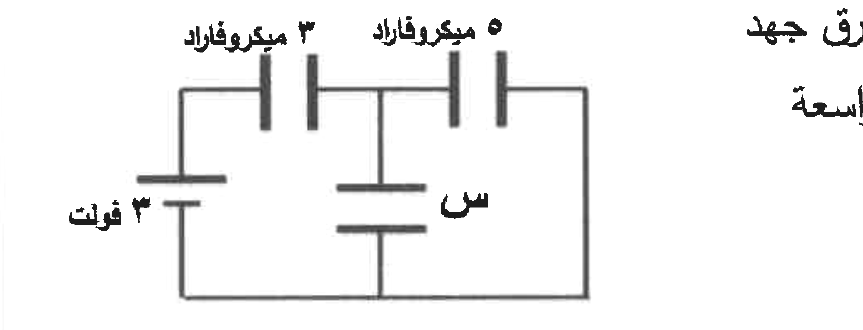

يبين الشكل المجاور ثلاثة مواسعات موصولة مع مصدر فرق جهد كهربائي، إذا كانت الشحنة الكلية (6) ميكروكولوم، فإن مواسعة المواسع (س) بالميكروفاراد تساوي:

المصطلح الذي يُطلق على (النسبة بين كمية الشحنة المختزنة في المواسع الكهربائي وفرق الجهد بين طرفيه) هو:

مواسع ذو صفيحتين متوازيتين مواسعته (س) وُصل طرفاه مع مصدر فرق جهد كهربائي (جـ) حتى شحن تمامًا، الطاقة التي يختزنها المواسع تساوي:

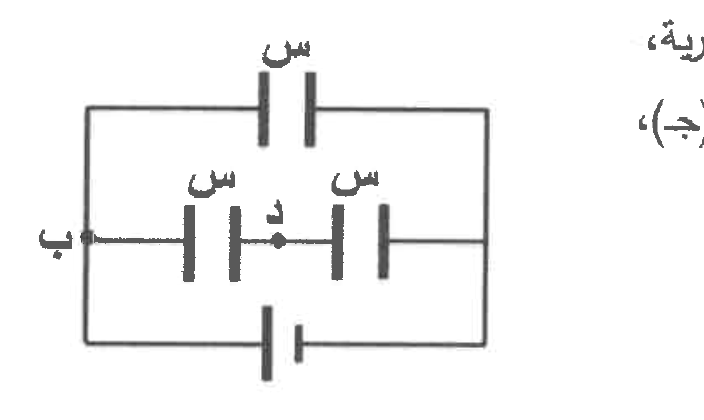

في الشكل المجاور ثلاثة مواسعات متماثلة موصولة مع بطارية، إذا كان فرق الجهد الكهربائي بين النقطتين (ب، د) يساوي (جـ)، فإن فرق الجهد الكهربائي للبطارية بدلالة (جـ) يساوي:

مواسع كهربائي ذو صفيحتين متوازيتين مساحة كل منهما ⁦(2 × 10⁻⁴)⁩ م² ومواسعته ⁦(1.77 × 10⁻⁹)⁩ فاراد، إذا كان المجال الكهربائي بين صفيحتيه ⁦(2 × 10⁵)⁩ فولت/م، فإن فرق الجهد الكهربائي بين طرفي المواسع بالفولت يساوي:

وجود المجال الكهربائي داخل الموصل يعمل على تسريع الإلكترونات:

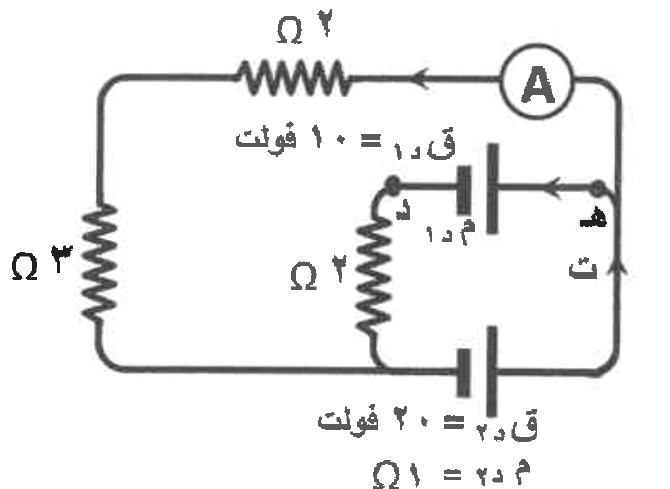

إذا كانت قراءة الأميتر ⁦(A)⁩ في الدارة الكهربائية المبينة في الشكل المجاور تساوي (3) أمبير. اعتمد على البيانات المثبتة على الشكل في الإجابة عن الفقرات (17، 18، 19) الآتية: مقدار (ت) بالأمبير يساوي:

إذا كانت قراءة الأميتر ⁦(A)⁩ في الدارة الكهربائية المبينة في الشكل المجاور تساوي (3) أمبير. اعتمد على البيانات المثبتة على الشكل في الإجابة عن الفقرات (17، 18، 19) الآتية:

المقاومة الداخلية (م د1) بالأوم تساوي:

إذا كانت قراءة الأميتر ⁦(A)⁩ في الدارة الكهربائية المبينة في الشكل المجاور تساوي (3) أمبير. اعتمد على البيانات المثبتة على الشكل في الإجابة عن الفقرات (17، 18، 19) الآتية:

فرق الجهد (جـ هـ د) بالفولت يساوي:

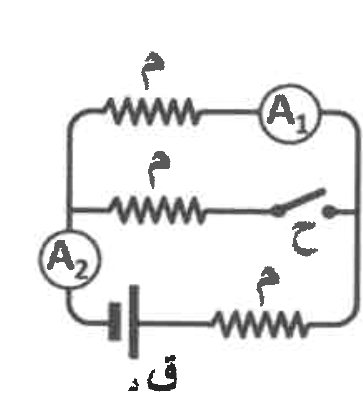

ثلاث مقاومات متماثلة متصلة كما في الشكل المجاور. عند إغلاق المفتاح (ح) فإن قراءة كل من ⁦(A1)⁩ و ⁦(A2)⁩ على الترتيب:

مقاومتان كهربائيتان (م١ = م ، م٢ = ٢م) وُصلتا معًا على التوازي مع مصدر فرق جهد (جـ) إذا كانت الطاقة الكهربائية المستهلكة في المقاومة (م١) في فترة زمنية ما تساوي (ط)، فإن الطاقة الكهربائية المستهلكة في المقاومة (م٢) خلال الفترة الزمنية نفسها بدلالة (ط) تساوي:

إذا استهلك جهاز كهربائي طاقة كهربائية مقدارها (2) كيلو واط.ساعة خلال (10) دقائق، فإن قدرة الجهاز بالواط تساوي:

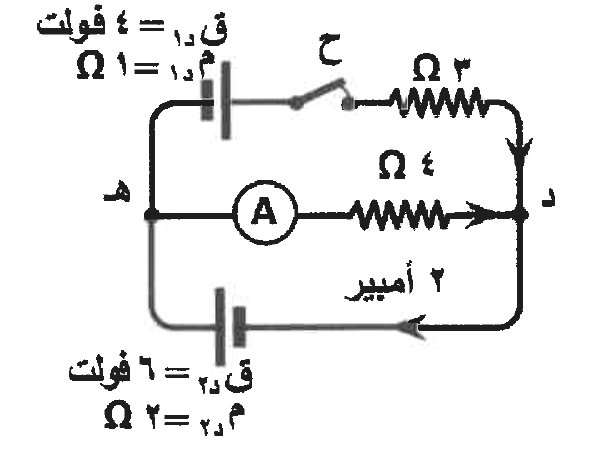

اعتمد على البيانات المثبتة في الشكل المجاور، والذي يمثل دارة كهربائية، في الإجابة عن الفقرات (23، 24، 25) الآتية: فرق الجهد الكهربائي (جـ هـ د) بالفولت يساوي:

اعتمد على البيانات المثبتة في الشكل المجاور، والذي يمثل دارة كهربائية، في الإجابة عن الفقرات (23، 24، 25) الآتية:

قراءة الأميتر ⁦(A)⁩ بالأمبير تساوي:

اعتمد على البيانات المثبتة في الشكل المجاور، والذي يمثل دارة كهربائية، في الإجابة عن الفقرات (23، 24، 25) الآتية:

عند فتح المفتاح (ح)، فإن القدرة المنتجة في البطارية (6) فولت بالواط تساوي:

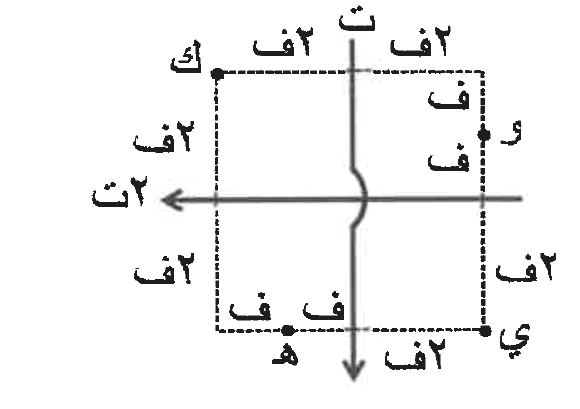

في الشكل المجاور موصلان مستقيمان متعامدان يمر في كل منهما تيار كهربائي (ت، 2ت)، ينعدم المجال المغناطيسي المحصل الناشئ عنهما عند النقطة:

دخل إلكترون بسرعة (ع) عموديًا على مجال مغناطيسي منتظم فتحرك في مسار دائري تحت تأثير قوة المجال، إن مقدار سرعة الإلكترون بعد مرور (5) ثوان من دخوله إلى المجال بدلالة (ع) يساوي:

مجال مغناطيسي منتظم، له مركبتان، الأولى (0.3) تسلا نحو المحور السيني الموجب والثانية (0.4) تسلا نحو المحور الزيني السالب. إذا تحركت شحنة نقطية سالبة مقدارها (1) ميكروكولوم بسرعة ⁦(2 × 10⁶)⁩ م/ث باتجاه المحور السيني السالب فدخلت منطقة المجال، فإن القوة المغناطيسية المؤثرة في الشحنة لحظة دخولها تساوي:

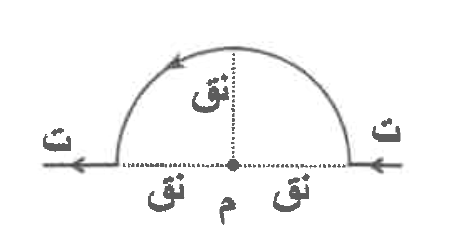

اعتمادًا على الشكل المجاور، إذا كان (ت = 3 أمبير) و (نق = $\pi$ سم). فإنّ المجال المغناطيسي عند النقطة (م) يساوي:

مقدار المجال المغناطيسي عند محور الملف اللولبي الناشئ عن مرور التيار في الملف يزداد بزيادة:

إذا كان التدفق المغناطيسي عبر سطح مساحته (5) م² يساوي (20) ويبر عندما يخترقه مجال مغناطيسي عموديًا عليه، فإنّ مقدار المجال المغناطيسي الذي يخترق الملف بالتسلا يساوي:

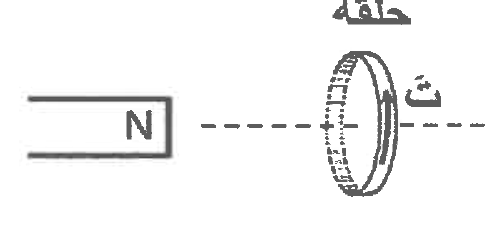

يتولّد تيار حثّي في الحلقة بالاتجاه الموضّح في الشكل المجاور عندما يتحرك المغناطيس باتجاه:

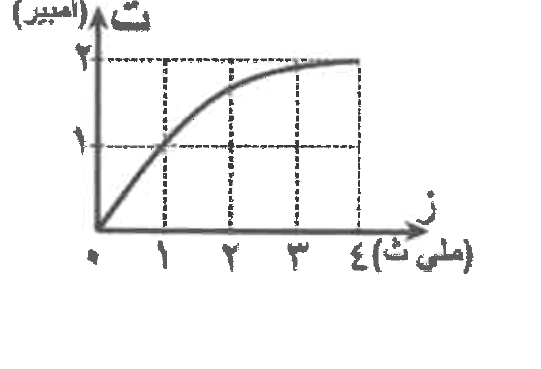

يوضح الشكل المجاور التغيّر في التيار الكهربائي بالنسبة إلى الزمن في دارة محثّ. إذا علمت أنّ محاثة المحثّ (0.3) هنري، فإنّ متوسط القوة الدافعة الكهربائية الحثية الذاتية المتولدة خلال (4) ملي ثانية بالفولت يساوي:

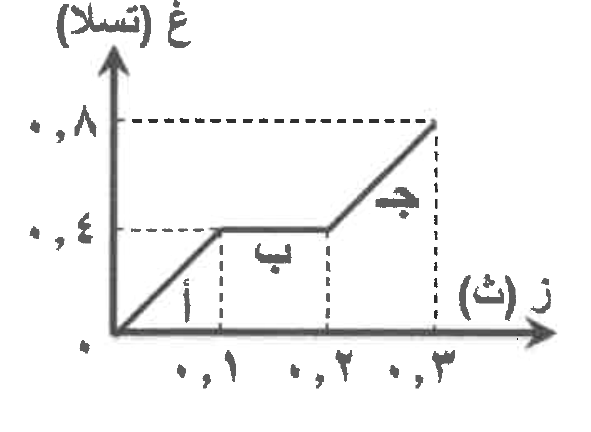

يبين الشكل المجاور التمثيل البياني لتغيّر المجال المغناطيسي الذي يخترق ملف بالنسبة إلى الزمن. إذا كانت مساحة الملف (20) سم² وعدد لفاته (1500) لفة، واتجاه المجال يوازي متجه المساحة للملف. فأجب عن الفقرتين (34، 35) الآتيتين: التغيّر في التدفق المغناطيسي في الفترة (جـ) بالويبر يساوي:

يبين الشكل المجاور التمثيل البياني لتغيّر المجال المغناطيسي الذي يخترق ملف بالنسبة إلى الزمن. إذا كانت مساحة الملف (20) سم² وعدد لفاته (1500) لفة، واتجاه المجال يوازي متجه المساحة للملف. فأجب عن الفقرتين (34، 35) الآتيتين:

متوسط القوة الدافعة الكهربائية الحثية المتولّدة في الفترة (ب) بالفولت يساوي:

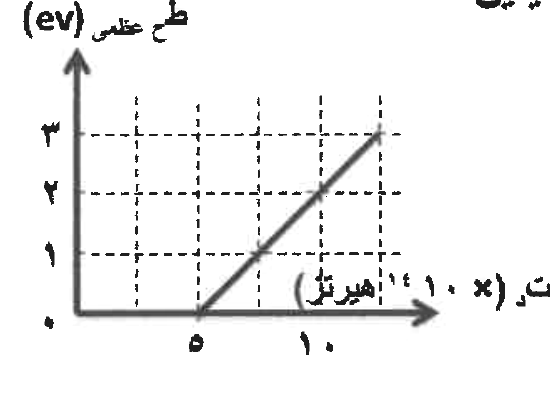

يوضح الشكل المجاور العلاقة البيانية بين تردد الضوء الساقط على مهبط خلية كهروضوئية والطاقة الحركية العظمى للإلكترونات المنبعثة. مستعيناً بالشكل أجب عن الفقرتين (٣٦، ٣٧) الآتيتين: ٣٦- اقتران الشغل لفلز المهبط بالإلكترون فولت يساوي:

يوضح الشكل المجاور العلاقة البيانية بين تردد الضوء الساقط على مهبط خلية كهروضوئية والطاقة الحركية العظمى للإلكترونات المنبعثة. مستعيناً بالشكل أجب عن الفقرتين (٣٦، ٣٧) الآتيتين:

جهد القطع عند سقوط ضوء تردده (١ × ١٠¹⁵) هيرتز على مهبط الخلية الكهروضوئية بالفولت يساوي:

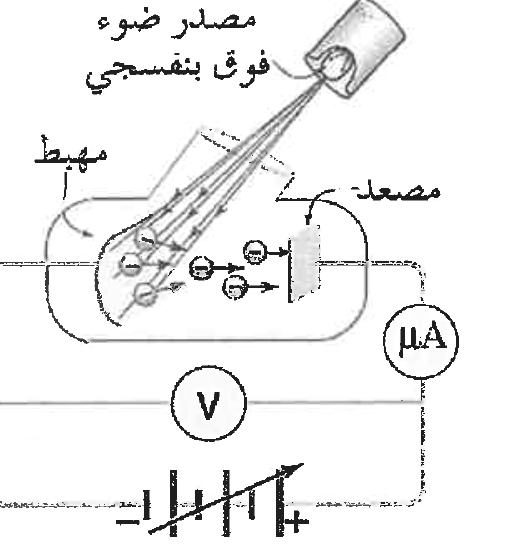

في الشكل المجاور مخطط لخلية كهروضوئية ينبعث من مهبطها إلكترونات ضوئية نتيجة سقوط ضوء عليه. لزيادة عدد الإلكترونات الضوئية المنبعثة من المهبط، نعمل على:

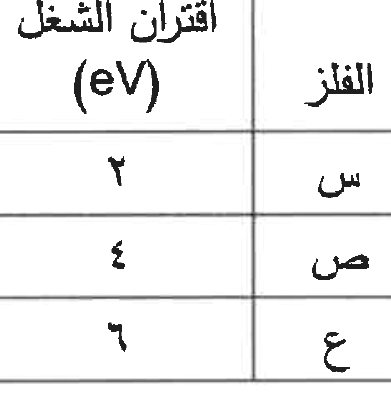

يبين الجدول المجاور قيم اقتران الشغل لثلاثة فلزات (س، ص، ع)، مستعيناً بالجدول، أجب عن الفقرتين (٣٩، ٤٠) الآتيتين: ٣٩- عند سقوط ضوء طاقته (٤) إلكترون فولت على كل من سطوح الفلزات الثلاثة، فإنه يتحرر إلكترونات ضوئية من:

يبين الجدول المجاور قيم اقتران الشغل لثلاثة فلزات (س، ص، ع)، مستعيناً بالجدول، أجب عن الفقرتين (٣٩، ٤٠) الآتيتين:

تدل قيم اقتران الشغل للفلزين (س، ص) على أنّ:

تحول أحد بروتونات نواة العنصر (${}_{21}^{43}X$) إلى نيوترون، فتكونت نواة جديدة ⁦(Y)⁩⁠. يمكن التعبير عن النواة الجديدة على الصورة:

في سلسلة تحوّلات إشعاعية تبدأ بنواة الثوريوم ($_{90}^{232}Th$) وتنتهي بنواة الرادون ($_{88}^{224}Rn$)، فإنّ عدد كل من دقائق ألفا ودقائق بيتا السالبة على الترتيب المنبعثة نتيجة ذلك:

نواتان (س، ص)، العدد الكتلي للنواة (س) يساوي مثلي العدد الكتلي للنواة (ص)، هذا يدل على أنّ:

إذا علمت أنّ طاقة الربط النووية لنواة الهيليوم ($_{2}^{4}He$) تساوي (28) مليون إلكترون فولت، ولنواة الليثيوم ($_{3}^{6}Li$) تساوي (32) مليون إلكترون فولت، فإنّ النواة الأكثر استقرارًا هي:

في الجدول المجاور أعداد البروتونات والنيوترونات والنيوكليونات لأربعة أنوية ⁦(A, B, C, D)⁩⁠. النواتان اللتان تعدّان نظيران للعنصر نفسه هما:

القوى التي تنشأ بين بروتونين متجاورين داخل النواة هي:

إذا كانت الطاقة اللازمة لفصل أحد نيوكليونات نواة الهيدروجين ($_{1}^{3}H$) تساوي (2,9) مليون إلكترون فولت، فإنّ طاقة الربط النووية لهذه النواة بوحدة مليون إلكترون فولت تساوي:

عندما تبعث نواة البزموث ($_{83}^{212}Bi$) إلكترونًا، فإنها تتحول إلى نواة:

من خصائص أشعة ألفا:

أفضل القذائف النووية المستخدمة في إنتاج النظائر المشعة، هي:
