امتحان الفيزياء الوزاري فلسطين 2022، الدورة الثانية، الصناعي

قارن بين البطارية في حالة الشحن وفي حالة التفريغ من حيث اتجاه التيار المار فيها.

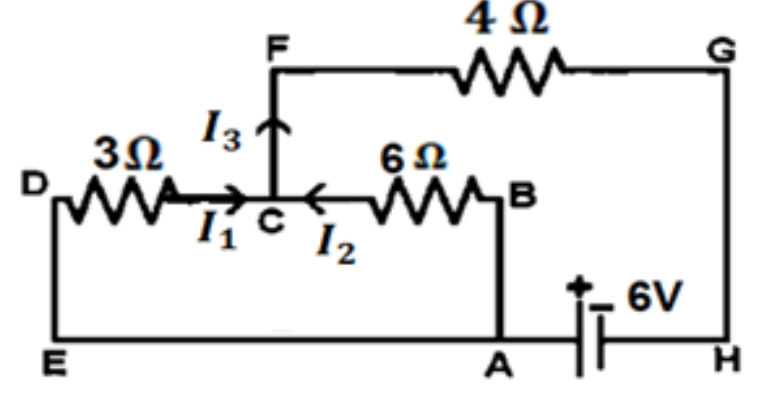

في الدارة الكهربائية المجاورة أوجد شدة التيارات $(I_{1}, I_{2}, I_{3})$.

ملف حلزوني عدد لفاته $600$ لفة، ومساحة مقطعه $4 \times 10^{-4}\,m^{2}$ قلبه من الحديد حيث معامل النفاذية المغناطيسية $(\mu)$ للحديد تساوي $22\pi \times 10^{-4}\,T.m/A$، ومعامل حثه الذاتي $0.5\,H$ ويمر به تيار شدته $0.5A$، أوجد

1. طول الملف.
2. متوسط القوة الدافعة الكهربائية الحثية المتولدة في الملف إذا انعدم التيار المار فيه خلال $0.25\,s$.

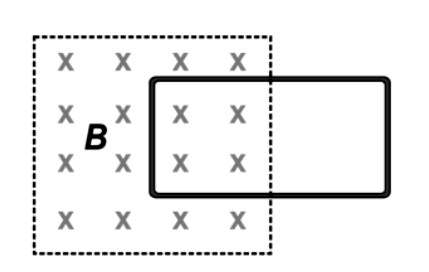

في الشكل المجاور، حدد اتجاه التيار الحثي في الحلقة لحظة سحبها لليمين بسرعة ثابتة.

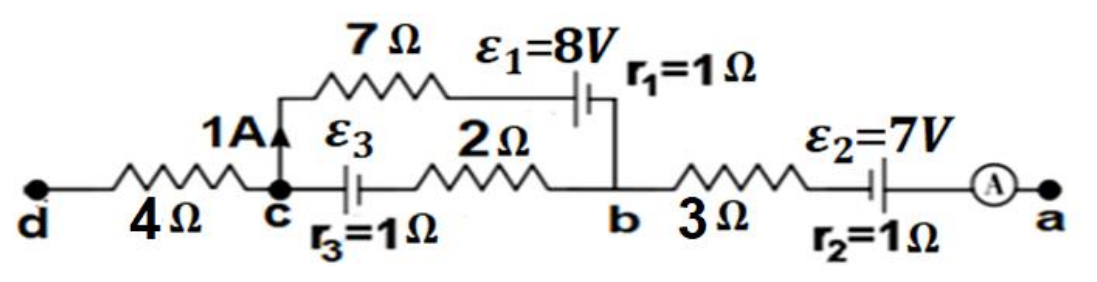

يمثل الرسم المجاور، جزءاً من دارة كهربائية فإذا علمت أن فرق الجهد $V_{dc} = 12V$، اعتماداً على القيم المثبتة على الشكل، احسب

1. قراءة الاميتر $(A)$.
2. القوة الدافعة الكهربائية $(\varepsilon_{3})$.
3. فرق الجهد الكهربائي $(V_{ab})$.

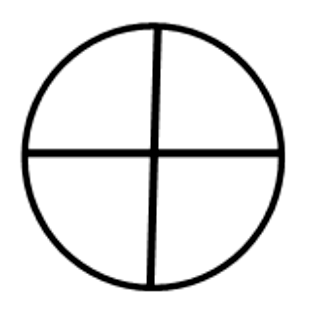

طوق طول قطره $40\,cm$ وكتلته $1\,kg$، ثُبِتَ عليه سلكان كتلة كل منهما $0.5\,kg$ يمران من مركز الطوق كماهو موضح في الشكل المجاور، حيث يدور الطوق مع الأسلاك بسرعة زاوية $2\,rev/min$، احسب

1. القصور الدوراني للنظام.
2. الزخم الزاوي للنظام.
3. الطاقة الحركية الدورانية للنظام حول محور عمودي عليه عند المركز، علما بأن: ($I_{سلك} = \frac{1}{12}ML^{2}$ ، $I_{طوق} = MR^{2}$).

أذكر شروط حفظ الزخم الخطي.

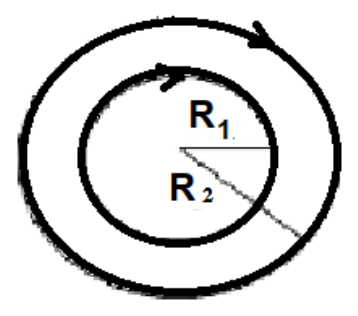

يمثل الشكل المجاور، ملفان دائريان متحدان في المركز، يتكون كل منهما من لفة واحدة ويسري بهما نفس قيمة التيار الكهربائي وبنفس الاتجاه. أثبت أن شدة المجال المغناطيسي في مركز الملفين تعطى بالعلاقة $\displaystyle B = \frac{\mu I (R_{1} + R_{2})}{2 R_{1} R_{2}}$

مبتدئاً بالقانون الثاني لنيوتن في الحركة الانتقالية، أثبت أنّ القانون الثاني لنيوتن في الحركة الدورانية يُعطى بالعلاقة الآتية $\tau = I\alpha$

قارن بين الحركة الانتقالية والحركة الدورانية من حيث: سبب التحريك، وممانعة التحريك.

يتسارع بروتون من السكون خلال فرق جهد مقداره $1000\,V$، ثم يدخل مجالاً مغناطيسياً شدته $0.04\,T$ بشكل عمودي على خطوط المجال المغناطيسي. إذا علمت أن كتلة البروتون $1.67 \times 10^{-27}\,kg$ وشحنته $1.6 \times 10^{-19}\,C$ أوجد

1. نصف قطر مسار البروتون.
2. الزمن الدوري له.
3. التردد الزاوي لحركة البروتون.

$m_e = 9.11 \times 10^{-31}\,kg$ $q_e = 1.6 \times 10^{-19}\,C$ $g = 10\,m/s^{2}$ $\mu_0 = 4\pi \times 10^{-7}\,T.m/A$
