امتحان الفيزياء الوزاري فلسطين 2024، الدورة الثالثة، العلمي

أسئلة امتحان الفيزياء الوزاري توجيهي فلسطين 2024، الدورة الثالثة، العلمي: ٢٣ سؤالاً كما وردت في الورقة، ومفتاح الإجابة غير منشور بعد. حلّها بوقت محدد داخل TawjihiAI.

اقرأ المزيد

حلّها بوقت محدد داخل TawjihiAI.

حلّها بوقت محدد كل أوراق الفيزياء

السنة: 2024
الدورة: الدورة الثالثة
الفرع: العلمي
تاريخ الامتحان: 7 كانون الأول 2024
عدد الأسئلة: 23

الإجابة الصحيحة تحت 9 أسئلة من 23. الوزارة ما نشرت مفتاحاً لهذه الورقة، فحلّها فريقنا: حلّان مستقلّان اتفقا على كل إجابة، وراجعناها على الورقة. والباقي بلا حل مؤكّد بعد.

9 أسئلة بإجابة مؤكَّدة

السؤال الأول (20 علامة)يتكون هذا السؤال من (10) فقرات من نوع اختيار من متعدد، من أربعة بدائل، اختر البديل الصحيح، ثم انقله إلى دفتر الإجابة

أي من الآتية تمثل المعدل الزمني للتغير في الزخم الزاوي؟

اعرض الحل

الإجابة الصحيحة: ج) محصلة العزوم

محصلة العزوم المؤثرة في جسم يدور تساوي المعدل الزمني للتغير في زخمه الزاوي:

\tau_{net} = \frac{\Delta L}{\Delta t}

. أما متوسط القوة فهو للحركة الانتقالية، والقصور الدوراني والتسارع الزاوي لا يمثلان هذا المعدل.

ما مجموع الزخم الخطي لنظام يتكون من كرتين، كتلة الكرة الأولى تساوي نصف كتلة الكرة الثانية وتسيران بنفس السرعة ( $v$ ) في اتجاهين متعاكسين؟

أ
صفر
ب
$2mv$
ج
$mv$
د
$\frac{1}{2}mv$

أثرت قوة في جسم ساكن بدفع مقداره ( $0.8\,\mathrm{Kg.}m/s$ ) فتحرك الجسم بسرعة ( $0.8\,m/s$ )، ما كتلة الجسم بوحدة الكيلو غرام؟

اعرض الحل

الإجابة الصحيحة: ج) $1$

الدفع يساوي التغير في الزخم، والجسم يبدأ من السكون، فـ

0.8 = m\Delta v = m \times 0.8

. إذن

m = \frac{0.8}{0.8} = 1\,kg

جسمان ( $A, B$ ) فإذا كان ( $I_B = \frac{1}{2}I_A$ ) و ( $K_B = 8K_A$ )، فكم يساوي الزخم الزاوي للجسم $B$ ( $L_B$ )؟

اعرض الحل

الإجابة الصحيحة: د) $2L_A$

بما أن

K = \frac{1}{2}I\omega^{2}

و $L = I\omega$ فإن $K = \frac{L^{2}}{2I}$ . من $K_B = 8K_A$ :

\frac{L_B^{2}}{2 \times 0.5I_A} = 8\frac{L_A^{2}}{2I_A}

فينتج $L_B^{2} = 4L_A^{2}$ أي $L_B = 2L_A$ .

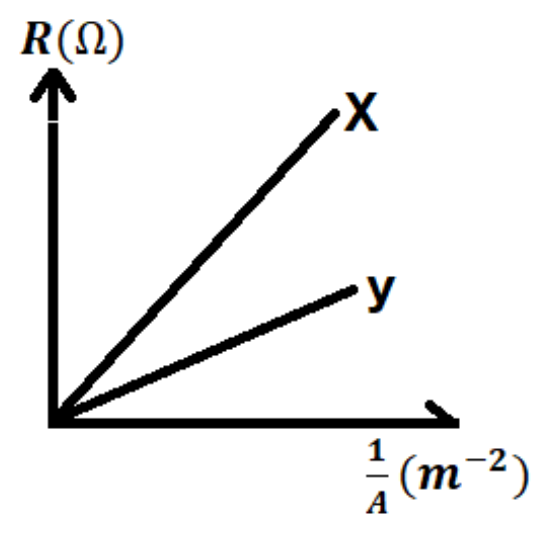

الشكل المجاور يمثل العلاقة بين المقاومة ومقلوب مساحة المقطع ( $A$ ) لمجوعتين من الاسلاك كل مجموعة مصنوعة من معدن مختلف وعند نفس درجة الحرارة، علما بان طول كل سلك في كل مجموعة ( $1m$ )، أي الاختيارات التالية يمثل الإجابة الصحيحة لكل مجموعة؟

اعرض الحل

الإجابة الصحيحة: أ) ( $A_x > A_y$ ) ، ( $\rho_x > \rho_y$ )

لأن $R = \rho\frac{L}{A}$ وطول كل سلك $1\,m$ فإن

R = \rho \times \frac{1}{A}

أي أن ميل الخط هو المقاومية. ميل $x$ أكبر فـ $\rho_x > \rho_y$ ، وعند المقاومة نفسها يلزم $x$ مقلوب مساحة أصغر أي $A_x > A_y$ .

بطارية تخزين قوتها الدافعة الكهربائية ( $\varepsilon = 25\,V$ )، ومقاومتها الداخلية ( $r = 0.2\,\Omega$ ). ما مقدار فرق الجهد بين طرفيها عندما تشحن بتيار قدره ( $8\,A$ )؟

اعرض الحل

الإجابة الصحيحة: د) $26.6\,V$

عند الشحن يكون التيار بعكس اتجاه سهم القوة الدافعة، فيكون فرق الجهد أكبر منها:

V_{ab} = \varepsilon + Ir = 25 + 8 \times 0.2 = 26.6\,V

. أما $23.4\,V$ فهي حالة التفريغ.

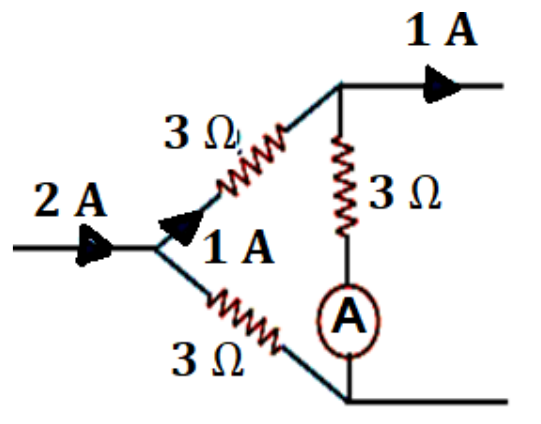

يمثل الشكل المجاور جزءاً من دائرة كهربائية، فكم تكون قراءة الاميتر بوحدة الامبير؟

اعرض الحل

الإجابة الصحيحة: أ) صفر

تدخل نقطة التفرع العليا اليمنى $1\,A$ من الفرع العلوي، ويخرج منها $1\,A$ ، فحسب القانون الأول لكيرتشوف لا يبقى تيار للفرع الذي فيه الأميتر. فقراءة الأميتر صفر.

تُعطى الثابتة: $\mu_0 = 4\pi \times 10^{-7}\,T.m/A$

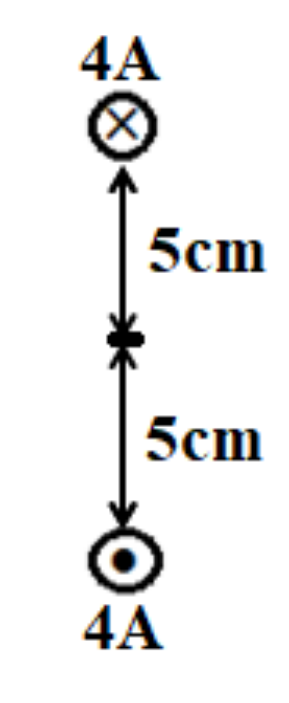

سلكان مستقيمان طويلان جداً ومتوازيان وضعا بشكل متعامد على مستوى الصفحة وعلى بعد ( $10\,cm$ ) من بعضهما، فإذا مرّ بهما تياران متساويان مقدار كل منهما ( $4A$ )، ما مقدار واتجاه شدة المجال المغناطيسي الناشئ عنهما عند منتصف المسافة بينهما؟

اعرض الحل

الإجابة الصحيحة: ب) $3.2 \times 10^{-5}\,T$ باتجاه ( $-x$ )

كل سلك يولد عند المنتصف

B = \frac{\mu_0 I}{2\pi r} = \frac{4\pi\times10^{-7}\times4}{2\pi\times0.05} = 1.6\times10^{-5}\,T

. بقاعدة اليد اليمنى مجالاهما بنفس الاتجاه $(-x)$ فيجمعان: $3.2\times10^{-5}\,T$ .

إذا تحرك جسيم مشحون عمودياً على مجال مغناطيسي منتظم، فأي الاتية لا تعتبر صحيحة؟

اعرض الحل

الإجابة الصحيحة: ج) تتغير مقدار سرعة الجسيم

القوة المغناطيسية عمودية على السرعة، فتغير اتجاه السرعة دون تغيير في مقدارها ويسلك الجسيم مساراً دائرياً. لذلك يتغير زخمه الخطي (لتغير اتجاهه) أما مقدار سرعته فثابت، فالعبارة غير الصحيحة هي تغير مقدار السرعة.

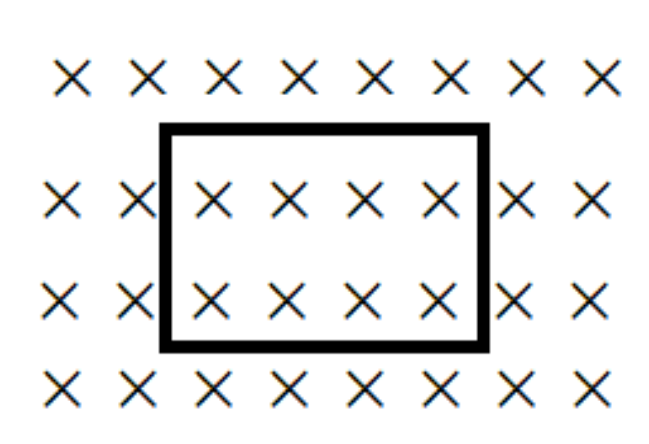

في أي الحالات الآتية يتولد تيار حثي مع عقارب الساعة في الحلقة الفلزية التي ينطبق مستواها على مستوى الصفحة والموضوعة في مجال مغناطيسي منتظم كما في الشكل المجاور؟

اعرض الحل

الإجابة الصحيحة: ج) إذا قلت مساحة الحلقة

المجال الخارجي للداخل ⁦(×)⁩. تيار حثي مع عقارب الساعة يولد مجالاً للداخل، وهو بنفس اتجاه المجال المؤثر، وهذا يحدث عندما يقل التدفق. والتدفق يقل إذا قلت مساحة الحلقة.

عرض باقي الأسئلة (١٣)

السؤال الثاني (20 علامة)أ)

وضّح المقصود بكل مما يأتي

متوسط قوة الدفع
السرعة الانسياقية
المجال المغناطيسي

(٩ علامات)

ب)

أثرت قوة مقدارها ( $100\,N$ ) على جسم ساكن كتلته ( $1\,Kg$ ) لمدة ( $0.2\,s$ ) فحركته على سطح أملس ثم اصطدم تصادما مرنا بجسم آخر ساكن، وبعد التصادم ارتد الجسم الأول بسرعة تساوي ثلث سرعته قبل التصادم، احسب

سرعة الجسم الأول قبل التصادم وبعد التصادم مباشرة.
سرعة الجسم الثاني بعد التصادم مباشرة.
كتلة الجسم الثاني.

(١١ علامة)

السؤال الثالث (20 علامة)أ)

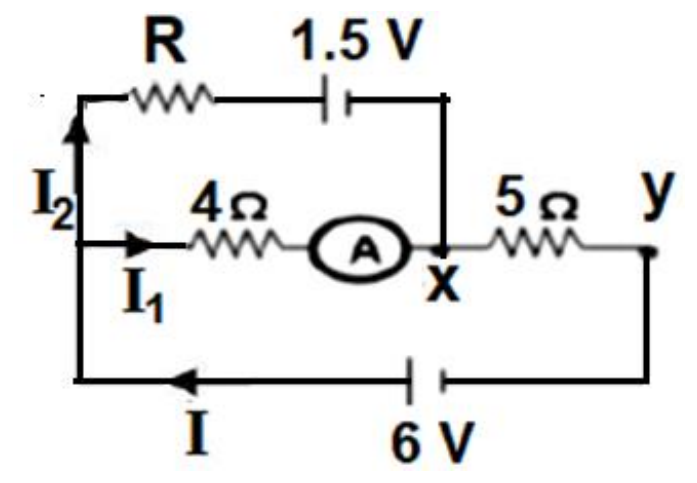

في الدارة المجاورة، إذا كان فرق الجهد ( $V_{xy} = 4V$ )، احسب

قراءة الاميتر ( $A$ ).
المقاومة المجهولة ( $R$ ).
القدرة الداخلة في الدارة.

(١٠ علامات)

ب)

تُعطى الثابتة: $\mu_0 = 4\pi \times 10^{-7}\,T.m/A$

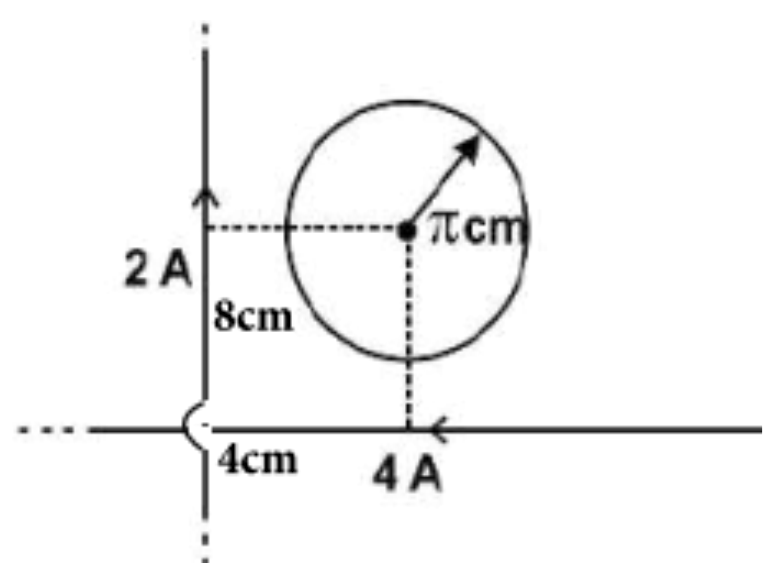

يبين الشكل المجاور سلكين مستقيمين لا نهائيين، يحمل الأول تيارا كهربائيا شدته ( $2A$ ) نحو محور الصادات الموجب، والثاني ( $4A$ ) نحو محور السينات السالب، وضعت حلقة دائرية في مستوى السلكين نصف قطرها ( $\pi cm$ )، ويقع مركزها في النقطة ( $4\,cm\,,8cm$ )، أوجد مقدار واتجاه شدة التيار الكهربائي المار بالحلقة لتصبح شدة المجال المغناطيسي في مركز الحلقة ( $10^{-5}T$ ) باتجاه ( $+Z$ ).

(١٠ علامات)

السؤال الرابع (20 علامة)القسم الثاني: يتكون هذا القسم من (ثلاثة) أسئلة، وعلى المشترك أن يجيب عن سؤالين منها فقط.أ)

علل: ضياع جزء كبير من الطاقة في التصادمات عديمة المرونة. (علامتان)

ب)

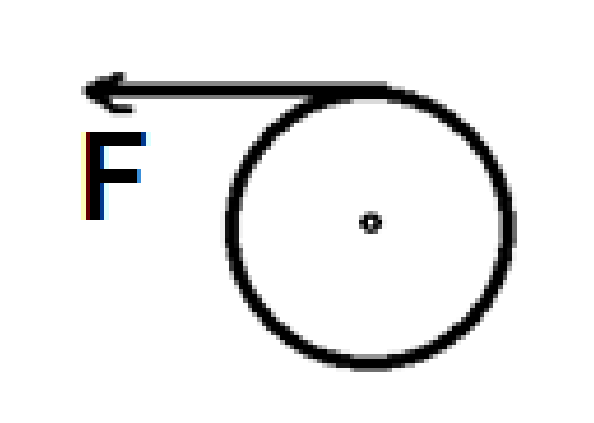

كرة مصمتة ساكنة كتلتها ( $3\,Kg$ ) ونصف قطرها ( $0.5\,m$ ) بدأت بالدوران حول محور يمر من مركزها بشكل عمودي تحت تأثير عزم دوران بحيث كانت تعمل ( $360\,rev/min$ ) خلال ( $12\,s$ )، إذا علمت ان القصور الدوراني للكرة يعطى بالعلاقة ( $I = \frac{2}{5}MR^{2}$ )، احسب (1) مقدار العزم الذي أثر على الكرة. (2) القوة المماسية المؤثر على الكرة. (3) عدد الدورات التي دارتها الكرة خلال ( $12\,s$ ). (4) الطاقة الحركية الدورانية للكرة في نهاية الفترة الزمنية.

(٨ علامات)

ج)

سلك من الحديد طوله ( $2\pi\,m$ ) وقطر مقطعه ( $1mm$ ) وصل بفرق جهد مقداره ( $6V$ ) إذا كانت مقاومية الحديد ( $9.4 \times 10^{-8}\,m.\Omega$ )، احسب (1) مقاومة سلك الحديد. (2) كثافة شدة التيار المار في السلك. (3) شدة المجال الكهربائي المؤثرة في السلك. (4) مقاومة السلك اذا اعيد تشكليه ليصبح طوله ( $75\%$ ) مما كان عليه.

(١٠ علامات)

السؤال الخامس (20 علامة)أ)

فسر: لا يستخدم قانون أمبير لاشتقاق المجال المغناطيسي في مركز ملف دائري. (علامتان)

ب)

تُعطى الثابتة: $\mu_0 = 4\pi \times 10^{-7}\,T.m/A$

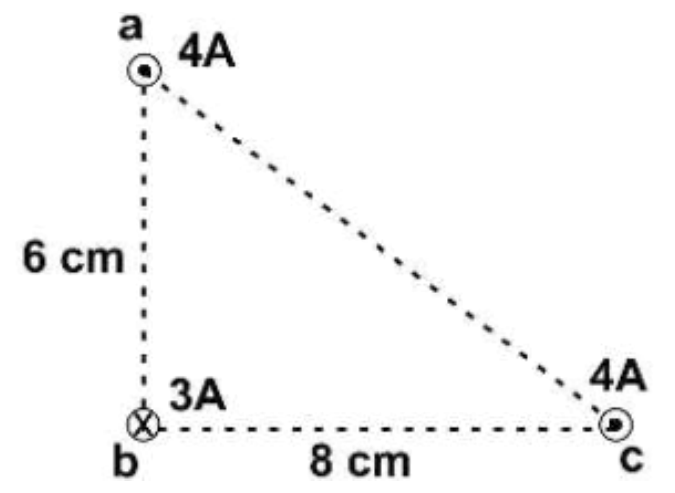

يمثل الشكل المجاور ثلاثة أسلاك مستقيمة طويلة جدا يسري في كل منها تيار كهربائي. احسب مقدار واتجاه القوة المغناطيسية المؤثرة في وحدة الطول من السلك ( $b$ ).

(٨ علامات)

ج)

جسم كتلته ( $2\,Kg$ ) يتحرك بسرعة ( $5\,m/s$ ) اصطدم بجسم آخر كتلته ( $1\,Kg$ ) يتحرك نحوه بسرعة ( $2\,m/s$ ) وكان زمن التصادم ( $0.1\,s$ ) وقوة الدفع بينهما تساوي ( $60\,N$ )، احسب

سرعة الجسمين بعد التصادم مباشرة.
ما نوع التصادم.

(١٠ علامات)

السؤال السادس (20 علامة)أ)

فسر: القدرة الكهربائية الكلية المستنفدة في المقاومات الموصولة على التوالي أو التوازي، تساوي القدرة المستهلكة في كل مقاومة على حده. (علامتان)

ب)

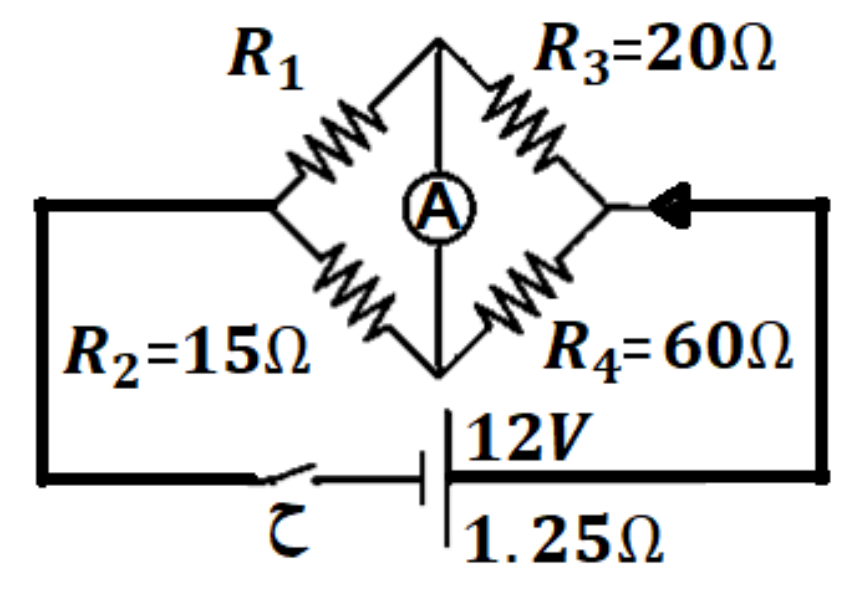

في الدارة الكهربائية المجاورة، إذا اغلق المفتاح (ح) وبقيت قراءة الاميتر (صفر) جد

مقدار المقاومة ( $R_1$ ).
شدة التيار الكهربائي المار في البطارية.

(٨ علامات)

ج)

ملف حلزوني به (600) لفة، ومساحة مقطعه ( $4 \times 10^{-4}\,m^2$ ) قلبه من الحديد، حيث ( $\mu$ ) للحديد تساوي ( $22\pi \times 10^{-4}\,T.m/A$ )، ومعامل حثه الذاتي ( $0.5\,H$ )، ويمر به تيار كهربائي شدته ( $0.5\,A$ ). أوجد

طول الملف.
متوسط القوة الدافعة الكهربائية الحثية المتولدة في الملف الحلزوني اذا انعدم التيار الكهربائي المار فيه خلال ( $0.5\,s$ ).

$q_e = 1.6 \times 10^{-19}\,C$	$g = 10\,m/s^2$	$\mu_0 = 4\pi \times 10^{-7}\,T.m/A$

(١٠ علامات)
