امتحان الفيزياء الوزاري فلسطين 2024، الدورة الثانية، الصناعي

وضّح المقصود بكل مما يأتي

1. التصادم عديم المرونة.
2. التيار الاصطلاحي.
3. التسلا.

كرتان كتلة الأولى ثلاثة أمثال كتلة الكرة الثانية وتسير بسرعة ($4\,m/s$)، وتسير الثانية بسرعة ($8\,m/s$) وبنفس اتجاه الأولى، إذا حدث تصادم بينهما وكانت السرعة النسبية للكرتين بعد التصادم تساوي السرعة النسبية لهما قبل التصادم وتعاكسها في الاتجاه، احسب سرعة الكرتين بعد التصادم مباشرة.

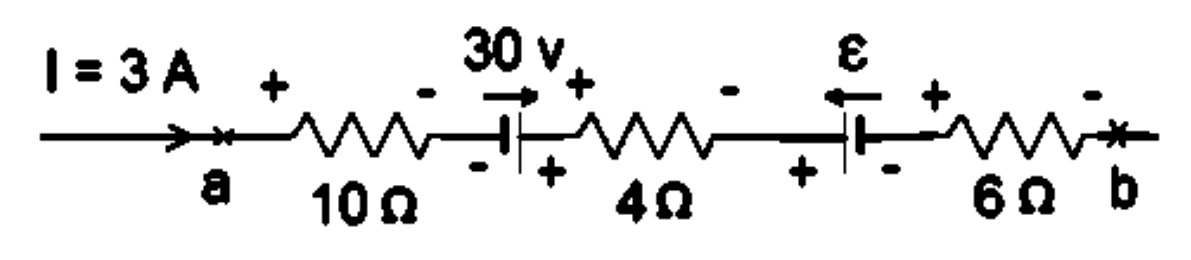

في الشكل المجاور جزء من دارة كهربائية، إذا علمت أنّ القدرة المستنفدة في الفرع ⁦(ab)⁩ تساوي ($210\,W$)، بإهمال المقاومات الداخلية للبطاريات، أجب عما يأتي

1. احسب القوة الدافعة ($\varepsilon$).
2. أثبت أنّ القدرة الداخلة= القدرة المستنفدة بين النقطتين بين (⁦a⁩ و ⁦b⁩).

فسر علمياً ما يأتي

1. تكون مواسير المدافع طويلة.
2. ارتفاع درجة حرارة المواد الموصلة عند مرور تيار كهربائي فيها.
3. خطوط المجال المغناطيسي خطوط مقفلة.

تدور متزلجة على الجليد حول نفسها بذراعين مفتوحتين بمعدل (1.9) دورة في الثانية، فيكون القصور الدوراني لها ($1.33\,kg.m^2$) وإذا ضمت ذراعيها بعد ذلك بهدف زيادة سرعة دورانها حول نفسها، أصبح القصور الدوراني لها ($0.48\,kg.m^2$)، فما السرعة الزاوية لها في هذه الحالة؟

يُعطى: $\mu_\circ = 4\pi \times 10^{-7}\,T.m/A$

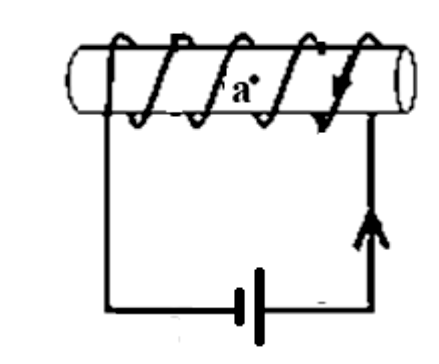

ملف حلزوني عدد لفاته (5000 لفة/$m$) ويحمل تياراً شدته ($\frac{2}{\pi}\,A$)، كما في الشكل المجاور، ما مقدار القوة المغناطيسية المؤثرة في شحنة كهربائية مقدارها ($2\,\mu C$) لحظة مرورها بالنقطة ⁦(a)⁩ بسرعة مقدارها ($2 \times 10^{6}\,m/s$) نحو ($+x$) مقدارا اتجاها؟

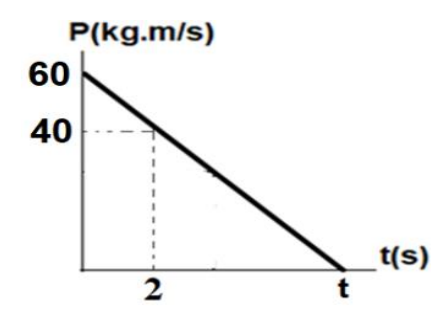

جسم كتلته ($2\,kg$) يتغير زخمه الخطي كما في الشكل المجاور، جد

1. الطاقة الحركية الضائعة خلال أول ثانيتين.
2. زمن توقف الجسم ($t$).

مصباح كهربائي مكتوب عليه ($100W,220V$)، أجب عن الأسئلة الاتية اولا: احسب: 1. مقاومة المصباح.

2. التيار الذي يعمل به المصباح.

ثانيا: إذا تم تشغيله على فرق جهد ($200\,V$) فما تكاليف تشغيل المصباح ساعتين يوميا لمدة اسبوع علما ان سعر الكيلو واط ساعة (10 قروش).

يُعطى: $\mu_\circ = 4\pi \times 10^{-7}\,T.m/A$

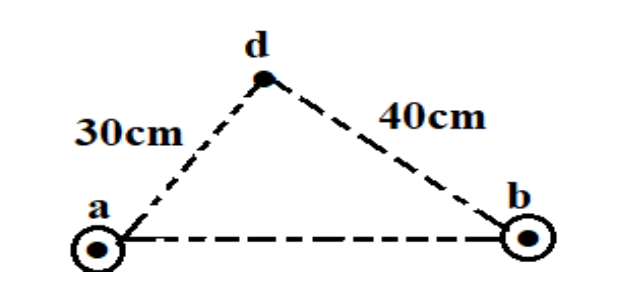

تمثل النقطتان (⁦a⁩،⁦b)⁩ في الشكل المجاور مقطعي موصلين مستقيمين طويلين جداً ومتعامدين مع مستوى الورقة، ويحمل السلك ⁦(a)⁩ تياراً شدته ($6A$) باتجاه ($+z$) ويمر في السلك ⁦(b)⁩ تياراً شدته ($6A$) وباتجاه ($+z$). النقطة ⁦(d)⁩ تقع في مستوى الورقة وتبعد ($30cm$) عن النقطة ⁦(a)⁩، و($40\,cm$) عن النقطة ⁦(b)⁩، احسب

1. شدة المجال المغناطيسي الكلي عند النقطة ⁦(d)⁩.
2. مقدار القوة التي يؤثر فيها أحد الموصلين على وحدة الأطوال من الآخر.

تتحرك كرة كتلتها ($2Kg$) باتجاه جدار بسرعة ($2\,m/s$)، فإذا اصطدمت بالجدار وأثرت عليه بدفع مقداره ($18\,N.m$) وارتدت الى الخلف، احسب

1. متوسط القوة التي أثر بها الجدار على الكرة الأولى إذا كان زمن التصادم ($0.1s$).
2. سرعة الكرة الأولى قبل التصادم مباشرة.

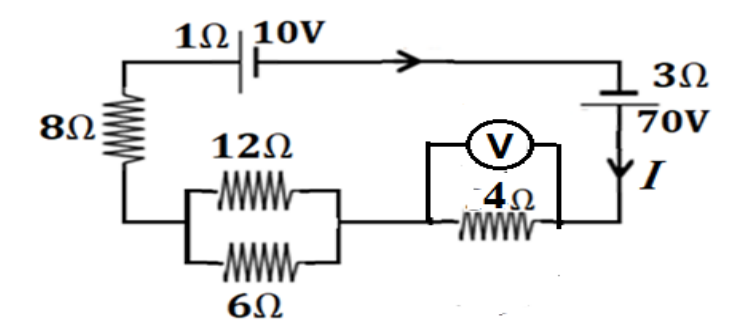

في الدارة الكهربائية المجاورة، جد

1. قراءة الفولتميتر ($V$).
2. شدة التيار الكهربائي المار في المقاومة ($12\Omega$).

يُعطى: $\mu_\circ = 4\pi \times 10^{-7}\,T.m/A$

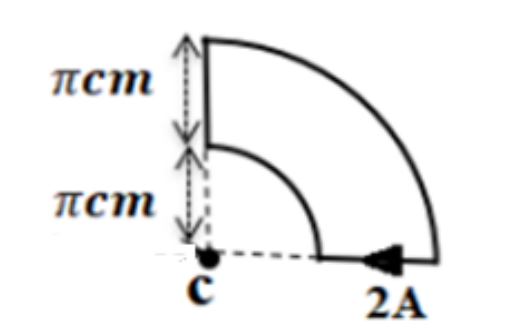

اعتماداً على البيانات المثبتة على الشكل المجاور، احسب شدة المجال المغناطيسي الكلي عند النقطة ⁦(C)⁩ مقداراً واتجاهاً.

مسطرة متجانسة كتلتها ($1\,kg$) وطولها ($2\,m$) ومثبت بطرفيها كرتين صغيرتين كتلة كل منهما ($0.5\,kg$)، احسب

1. القصور الدوراني للنظام إذا دار حول محور دوران يمر بمركز المسطرة ($I = \frac{1}{12}ML^{2}$).
2. العزم اللازم لايقاف النظام خلال ($10s$) اذا كان النظام يدور بمعدل ($300\,rev/min$).

سلك موصل، اذا كانت كثافة شدة التيار الكهربائي المار فيه ($2 \times 10^{8}\,A/m^2$)، وشدة المجال الكهربائي المؤثر فيه ($12\,V/m$)، احسب

1. ثابت الموصلية لهذا السلك.
2. الطول اللازم من هذا السلك لعمل سخان كهربائي قدرته ⁦(1.6 KW)⁩ ويعمل على فرق جهد ⁦(240 V)⁩ ومساحة مقطعة ⁦(0.6mm²)⁩.

يتسارع جسيم مشحون كتلته ($m$) وشحنته ($q$) من السكون خلال فرق جهد مقداره ($V$)، ثم يدخل مجالاً مغناطيسياً شدته ($B$) بشكل عمودي على خطوط المجال المغناطيسي، فتحرك في مسار دائري نصف قطره ($r$)، أثبتّ أن شدة المجال المغناطيسي ($B$) تساوي. $B = \frac{1}{r}\sqrt{\frac{2mV}{q}}$
