امتحان الفيزياء الوزاري فلسطين 2025، الدورة الأولى، العلمي، مع الإجابات

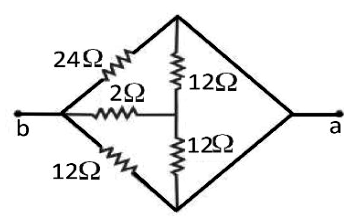

في الشكل المجاور ما مقدار المقاومة المكافئة بين النقطتين $(a, b)$ بوحدة اوم

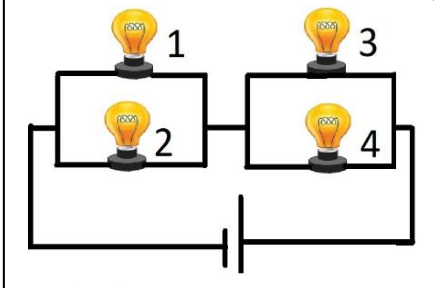

يبين الشكل أربع مصابيح متماثلة، إذا انقطع فتيل المصباح (3) فأي الآتية صحيح؟

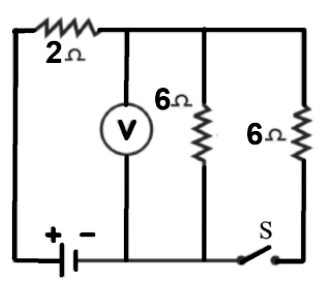

في الدارة الكهربائية المجاورة، إذا كانت قراءة الفولتميتر ($24\,V$) والمفتاح ($s$) مغلقا، فكم تصبح قراءته عند فتح المفتاح؟

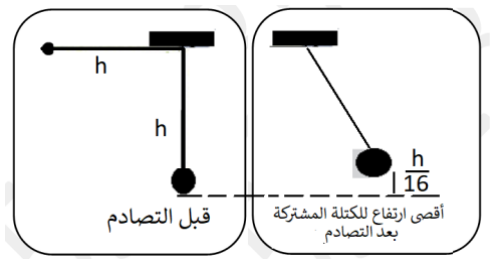

في الشكل المجاور افلتت كرة من المعجون كتلتها ($m$) من ارتفاع ($h$) لتصطدم بكرة اخرى من المعجون ساكنة وكتلتها ($3m$) فالتحمت الكتلتان اثبت أن

1. سرعة الكرتين معا تساوي ربع سرعة الاولى قبل التصادم مباشرة
2. أقصى ارتفاع ستصله الكرتان معا يساوي: ($h_2 = \frac{h}{16}$)

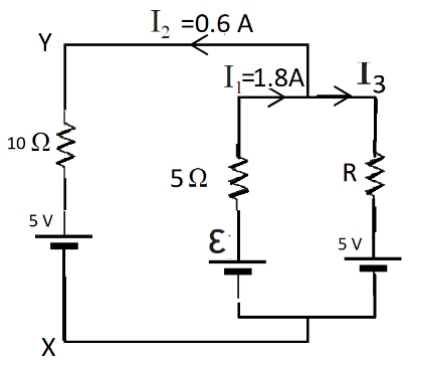

معتمدا على البيانات المثبتة على الشكل المجاور، وبإهمال المقاومات الداخلية للبطاريات، احسب

1. القوة الدافعة الكهربائية للبطارية ($\varepsilon$)
2. مقدار المقاومة $R$
3. القدرة الداخلة بين النقطتين ($x, y$)

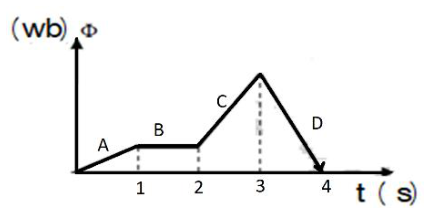

بالاعتماد على الشكل المجاور في أي فترة يكون أكبر مقدار للقوة الدافعة الحثية؟

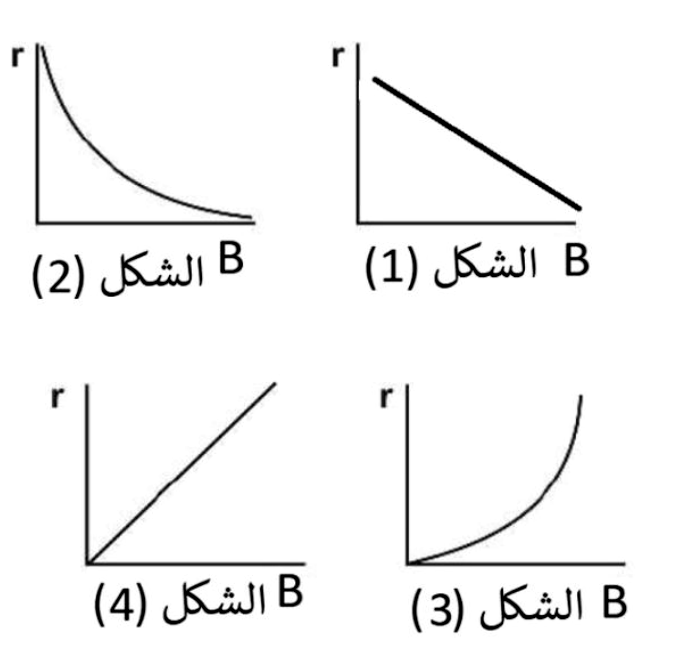

تم مسارعة جسيمات مشحونة كتلة كل منها ($m$) ولها نفس الشحنة في مجال كهربائي منتظم بسرعات متساوية ثم ادخلت في مناطق مجالات مغناطيسية مختلفة بشكل عمودي على خطوط المجال. أي من الأشكال الآتية يمثل العلاقة بين نصف قطر المدار الدائري للجسيمات وشدّة المجال المغناطيسي

عند زيادة فرق الجهد بين طرفي سلك فلزي (مقاومة أومية)، فأي الآتية صحيح؟

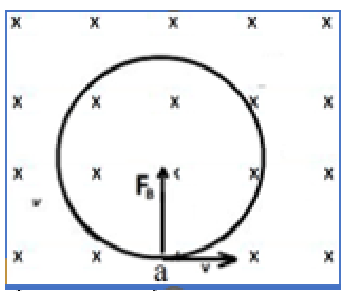

الشكل المجاور يبين مجالا مغناطيسيا منتظما شدته $1.5$ تسلا دخل اليه بروتون عند $a$ في اتجاه يتعامد مع المجال بسرعة تساوي ($2 \times 10^{7}\,m/s$)، علما بأن شحنة البروتون = ($1.6 \times 10^{-19}\,C$)، وكتلته ($1.67 \times 10^{-27}\,Kg$) احسب

1. القوة المغناطيسية المؤثرة في البروتون.
2. الزمن الدوري.
3. احسب تسارع البروتون وهو في المجال.

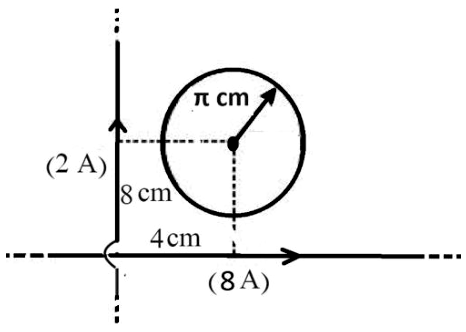

يبين الشكل سلكين مستقيمين لا نهائيين، يحمل الأول تيارا كهربائيا شدّته ($2\,A$) نحو محور الصادات الموجب، والثاني ($8\,A$) نحو السينات الموجب، وضعت حلقة دائرية في مستوى السلكين نصف قطرها ($\pi\,cm$)، ويقع مركزها في النقطة ($4\,cm$، $8\,cm$)، أوجد مقدار واتجاه شدّة التيار المار بالحلقة لتصبح شدّة المجال المغناطيسي في مركز الحلقة ($10^{-5}\,T$) بعيدا عن الناظر ($\mu_0 = 4\pi \times 10^{-7}\,T.m/A$)

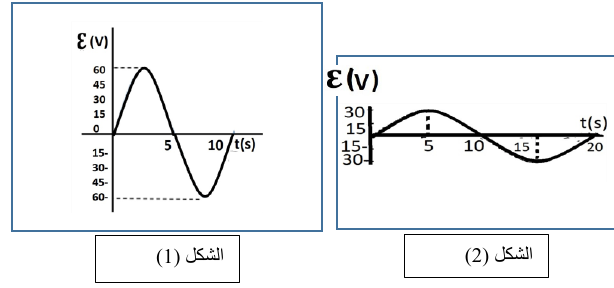

مثلت العلاقة البيانية بين القوة الدافعة الحثية والزمن لمولد كهربائي بالمنحنى الممثل في الشكل (1). ما التعديل الواجب إجرائه حتى نحصل على المنحنى الممثل في الشكل (2) لنفس المولد

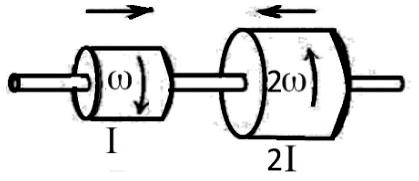

قرصان يدوران حول محور عديم الاحتكاك كما في الشكل فاذا اثرت فيهما قوتان موازيتان للمحور بحيث التصق القرصان، ما سرعتهما الزاوية بعد الالتصاق مباشرة؟

سلك فلزي مقاومته ($R$) ومساحة مقطعه العرضي ($A$) موصول بين نقطتين، فرق الجهد بينهما ($V$) إذا أعيد تشكيله ليقل طوله إلى النصف، فماذا يحدث للسرعة الانسياقية للإلكترونات الحرة فيه في هذه الحالة إذا اعيد توصيله الى نفس فرق الجهد؟

في الشكل المقابل تنزلق كتلة ($m_1$) من السكون من ارتفاع ($h$) على مسار أملس، تصطدم اصطداما مرنا بكتلة أخرى ساكنة ($m_2$)، فإذا كانت ($m_2 = 2m_1$)، أثبت أن سرعة الكتلة ($m_2$) بعد الاصطدام مباشرة تعطى بالعلاقة: $V_{2f} = \frac{4}{3}\sqrt{\frac{gh}{2}}$

في الشكل المجاور قضيب فلزي موصل للكهرباء كتلته ($0.15\,Kg$) وطوله ($1\,m$) ينزلق على السكة الموصلة الثابتة الطويلة جدا تحت تأثير وزنه للأسفل بحيث يبقى ملامسا للسكة ومن ثم يدخل منطقة مجال مغناطيسي منتظم شدته ($0.75\,T$) باتجاه بعيدا عن الناظر احسب

1. القوة الدافعة الحثية المتولدة في القضيب الفلزي حتى يتحرك بسرعة ثابتة للأسفل.
2. مقدار السرعة الثابتة التي يصل اليها القضيب الفلزي في منطقة المجال المغناطيسي.

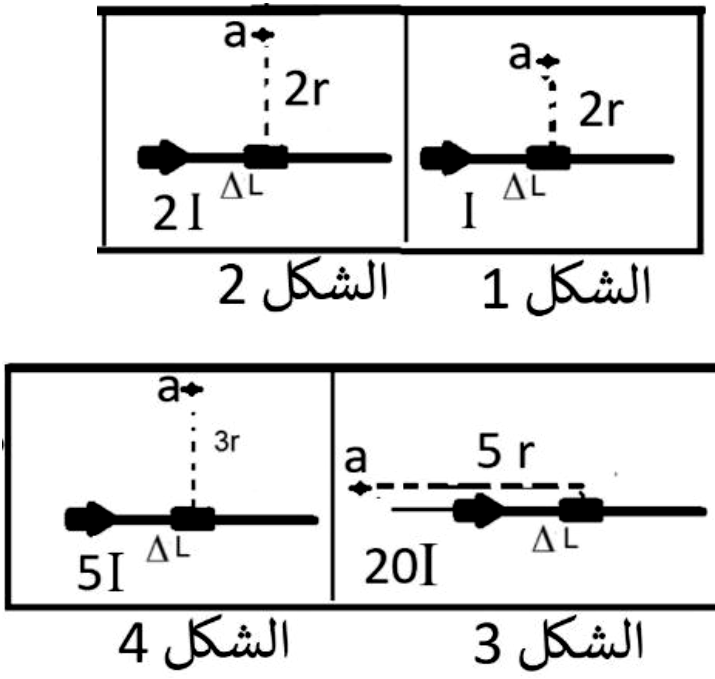

أي الأشكال الآتية تكون شدة المجال المغناطيسي ($\Delta B$) الناشئ عن العنصر من الموصل ($\Delta L$) الذي يسري فيه تيار كهربائي كما هو مبين في الاشكال عند النقطة $a$ هي الاعلى؟

اصطدم جسم كتلته ($m$) وسرعته ($v$) تصادما عديم المرونة مع جسم آخر ساكن له نفس الكتلة، ما الطاقة الضائعة نتيجة التصادم؟

ما التردد الزاوي $\omega$ لجسيم مشحون يتحرك في مجال مغناطيسي منتظم؟

مقاومة فلزية ($R$) طولها ($L$) ومساحة مقطعها ($A$) وثابت الموصلية لمادتها ($\sigma$)، وصلت مع فرق جهد قوته الدافعة ($\varepsilon$)، ومقاومته الداخلية ($r$) تساوي ثلث المقاومة الفلزية ($R$)، أثبت أن شدة المجال الكهربائي ($E$) المؤثر في المقاومة الفلزية ($R$)، يعطى بالعلاقة الآتية: $E = \frac{3\varepsilon}{4L}$

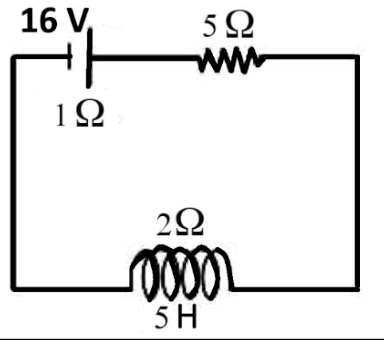

بالاعتماد على البيانات على الشكل احسب

1. فرق الجهد بين طرفي المحث عندما يمر تيار مقداره يساوي نصف مقدار التيار النهائي.
2. القدرة المختزنة في المحث عندما يمر تيار مقداره يساوي نصف مقدار التيار النهائي.
