صيانة الدائرة الكهربائية للثلاجة المنزلية ذات التحكم العادي

وصف الموقف التعليمي: حضر صاحب ثلاجة إلى ورشة مشغل التكييف والتبريد، واشتكى من أن الثلاجة المنزلية لا تعمل مطلقا عند وصلها بالتيار الكهربائي، وطلب إصلاحها.

1. كيف يتم فحص ملفات الضاغط وتحديد صلاحيته؟
2. ما وظيفة الترموستات؟ كيف يتم فحصه لمعرفة صلاحيته؟
3. ما وظيفة قاطع زيادة الحمل (الأوفرلود)؟ كيف يتم فحصه لمعرفة صلاحيته؟
4. أعلل: يركب سخان كهربائي على مبخر ثلاجة تبريد الهواء بينما لا يركب سخان على مبخر الثلاجة العادية.
5. أوضح الأعراض التي ألاحظها بعمل الثلاجة عند تعطل دائرة إذابة الجليد بثلاجة تبريد الهواء.
6. أقارن بين ثلاجة منزلية ذات تبريد عادي، وثلاجة منزلية ذات تبريد هواء، من حيث:

• أ. أجزاء الدائرة الكهربائية.
• ب. إذابة الجليد.
• جـ. نوع منظم درجات الحرارة (الثيرموستات) وحساسيته.
• د. أرسم مخطط كهربائي لكل منهما.

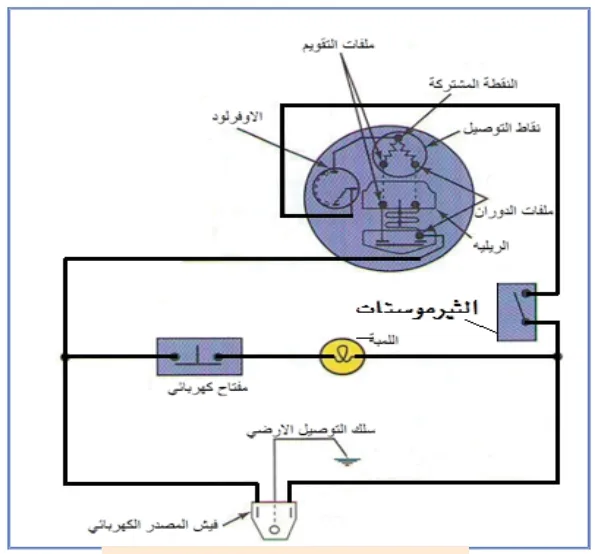

تتكون الدائرة الكهربائية للثلاجة المنزلية العادية من الأجزاء الآتية:

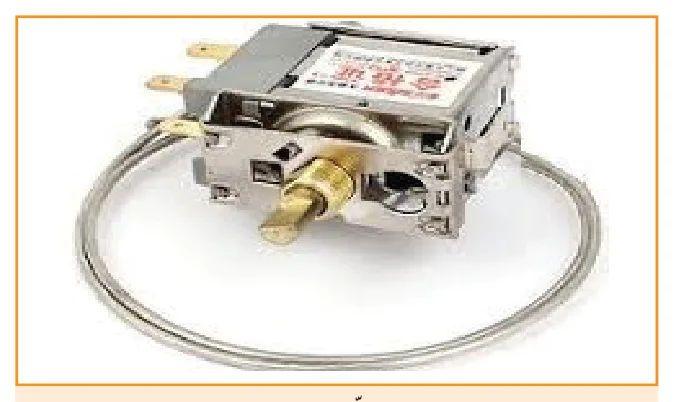

وظيفته: فصل التيار الكهربائي عن الضاغط ووصله تبعا لدرجة الحرارة المضبوطة. مبدأ عمله: يوجد للثيرموستات شكل (3) أنبوب شعري بنهاية انتفاخ حساس يثبت على لوحة التبريد يحتوي على شحنة من وسيط التبريد، فعندما يتحسس الانتفاخ الحساس الانخفاض بدرجة الحرارة يتقلص حجم الغاز الموجود بالانتفاخ والأنبوب الشعري، فيقل ضغطه، فيعمل على فتح التماسات، فيفصل التيار الكهربائي عن الضاغط، وبعد فترة ترتفع الحرارة بالثلاجة، فتتمدد شحنة وسيط التبريد، ويزيد ضغطها وتعمل على وصل التماسات، وتعيد توصيل التيار الكهربائي للضاغط، وهكذا.

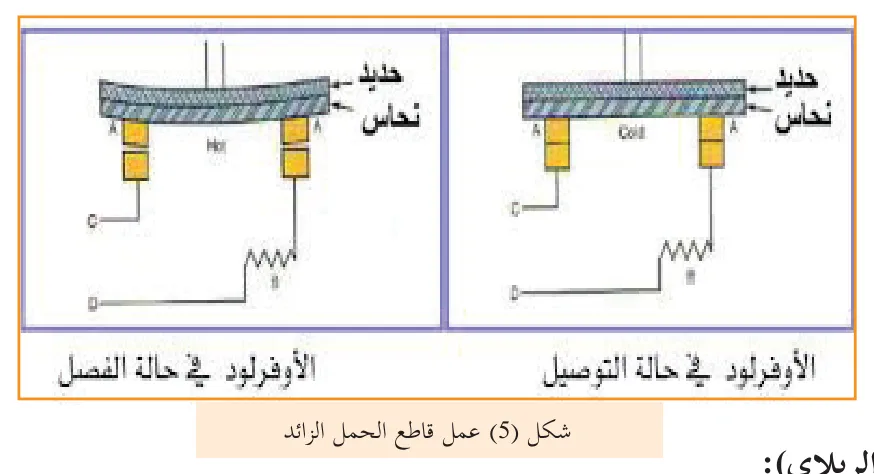

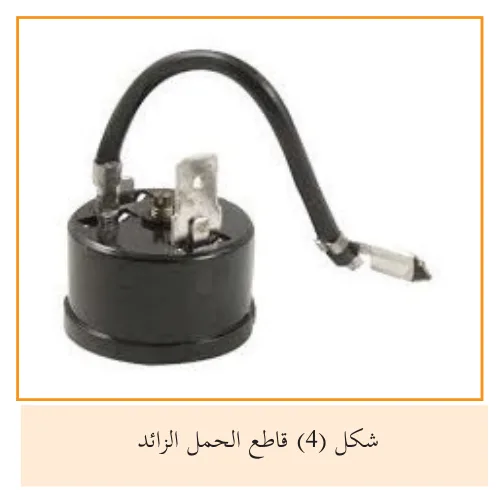

وظيفته: قطع التيار الكهربائي عن الضاغط في حالة حدوث زيادة في شدة التيار المار إلى الضاغط؛ بهدف حماية ملفات الضاغط من الاحتراق، وكذلك يركب الأوفرلود كما في شكل (4) على جسم الضاغط بهدف حمايته من الحرارة الزائدة. مبدأ عمله: يوجد مقاومة حرارية أسفل قرص الأوفرلود ذي الخاصية الزنبركية، فعند حدوث زيادة بشدة التيار المار للضاغط لأي خلل كان، تتوهج المقاومة الكهربائية، وتعمل على رفع القرص المعدني، فتفتح التماسات، وتقطع التيار عن الضاغط، وعندما يبرد القرص يعود لوضعه السابق، ويوصل التماسات، وهكذا كما في الشكل (5).

ملاحظة: ستبقى عملية الفصل والوصل بالأوفرلود طالما هناك زيادة بشدة التيار المار إلى الضاغط، إلى أن يتم إصلاح الخلل الذي يسبب الزيادة بشدة التيار الكهربائي.

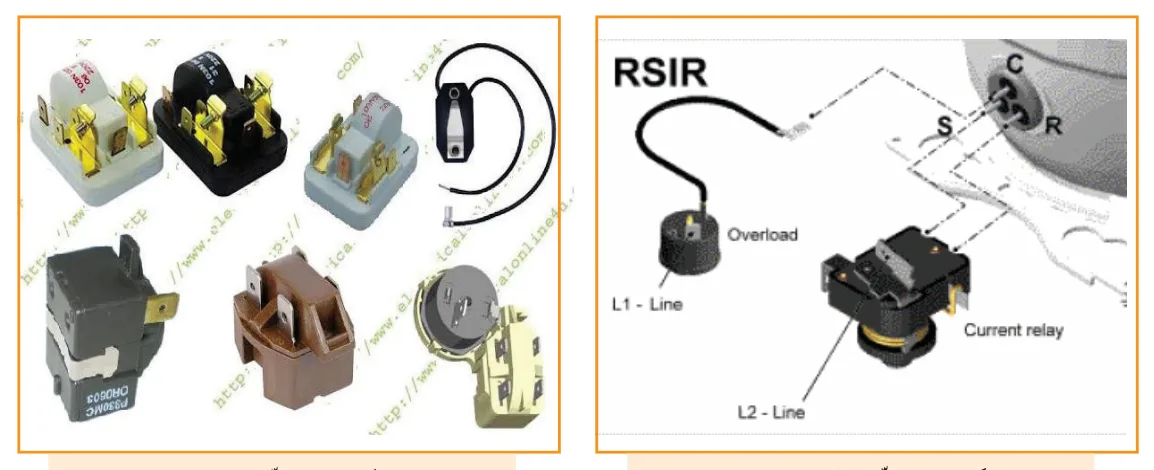

1. وظيفته: تقويم الضاغط عن طريق توصيل التيار لملف البدء، وتشغيله على التوازي مع ملف الدوران، وعند وصول الضاغط إلى السرعة المطلوبة تنخفض شدة التيار المار بملف قلب المرحل، كما في شكل (6)، فتنفصل التماسات وتقطع التيار عن ملف البدء، ويترك الضاغط يعمل بملف الدوران فقط (مرحل قطع التماس).
2. أما النوع الآخر مرحل (PTC) كما في شكل (7) فيفصل التيار عن ملف البدء تبعا لشدة الحرارة الناتجة من مرور التيار من خلاله إلى ملف البدء، وهذا النوع متوفر بأشكال متعددة، ولها نفس مبدأ العمل.

ملاحظة: إذا كان هناك تلف بالمرحل نلاحظ أن قاطع الحمل الزائد (الأوفرلود) يبدأ بفصل التيار عن الضاغط.

• (PTC): مقاومة كهربائية متغيرة لها معامل حرارة موجب، أي تتناسب درجة الحرارة تناسباً طردياً مع هذه المقاومة.
• NTC: مقاومة كهربائية متغيرة لها معامل حرارة سالب، أي تتناسب درجة الحرارة تناسباً عكسياً مع هذه المقاومة.

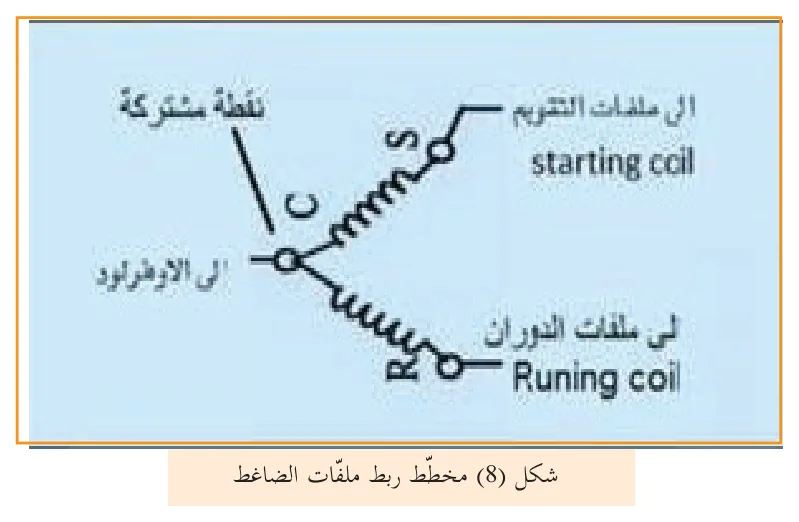

تتكون ملفات محرك ضاغط الثلاجة كما في شكل (8) من ملفين كهربائيين، وهما ملف البدء (START) وملف الدوران (RUN)، وتكون 3 نهايات (أطراف) على جسم الضاغط إحداها نقطة مشتركة (COMMON)، تجمع طرفي ملف البدء وملف الدوران، ويركب عليها الأوفرلود، والآخران نهاية ملف البدء ونهاية ملف الدوران، ويركب عليهما المرحل، ويتم تحديد هذه الأطراف بجهاز أوميتر، بحيث يجب أن تكون مقاومة ملف البدء أكبر من مقاومة ملف الدوران. عند حدوث حرق أو تلف بملفات الدوران نلاحظ عدم دوران الضاغط، أما إذا كان الحرق بملفات البدء فيبدأ الأوفرلود بالفصل.

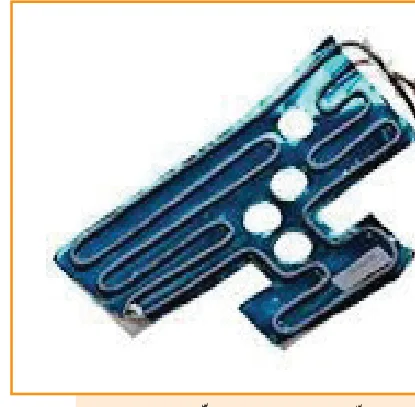

وظيفته: يعمل السخان كما في شكل (9) على إذابة الجليد عن لوحة التبريد الموجودة بحجرة المأكولات الطازجة بالثلاجة عند بلوغ درجة حرارة الفصل المضبوطة على الثيرموستات، وتوقف الضاغط عن العمل، حيث يشكل تراكم الجليد على اللوحة طبقة عازلة تضعف التبادل الحراري بين اللوحة وهواء حجرة المأكولات الطازجة. مبدأ عمله: عند وصول درجة حرارة الثلاجة للدرجة المطلوبة، ويفصل الثيرموستات يقطع التيار الكهربائي عن الضاغط، فيبدأ المسخن الموجود على لوحة التبريد بالعمل كما في شكل (10) لأنه موصول على التوازي مع الثيرموسات، حيث يغذى بالتيار الكهربائي من جهة المصدر الرئيسي والطرف الآخر عكسياً من ملفات الضاغط، فيذيب الثلج الموجود على لوحة التبريد.

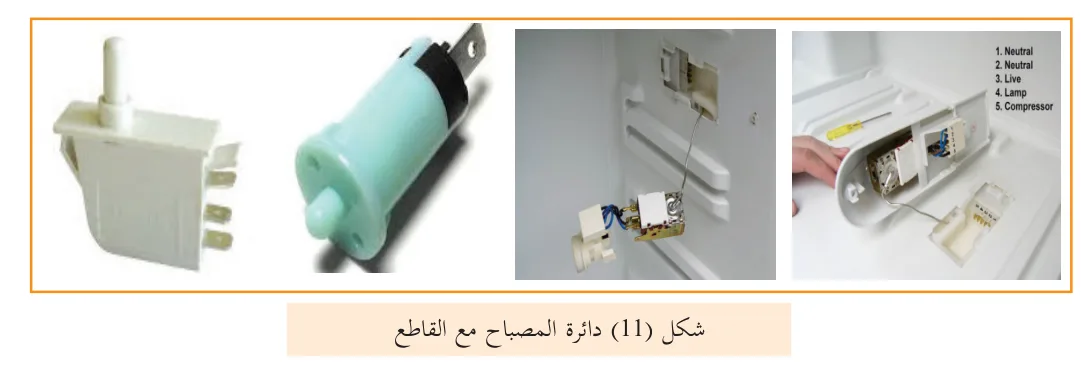

6 مصباح الحجرة والقاطع الكهربائي الخاص بها: تزوّد دائرة الكهرباء للثلاجة المنزلية بمصابيح إنارة مع قواطع كهربائية تعمل عند فتح وإغلاق أبواب الثلاجة تركب المصابيح بأماكن مختلفة في الثلاجة حسب الشركة الصانعة، كما في شكل (11) . في ثلاجات تبريد الهواء يكون قاطع الباب ثنائي الاتجاه، فأحد أطرافه يكون لمصباح الحجرة، والطرف الآخر يكون لمروحة المبخّر، فعند فتح الباب يضيء مصباح الحجرة، وتتوقف مروحة الحجرة عن العمل؛ حتى لا يدفع الهواء البارد خارج الثلاجة.

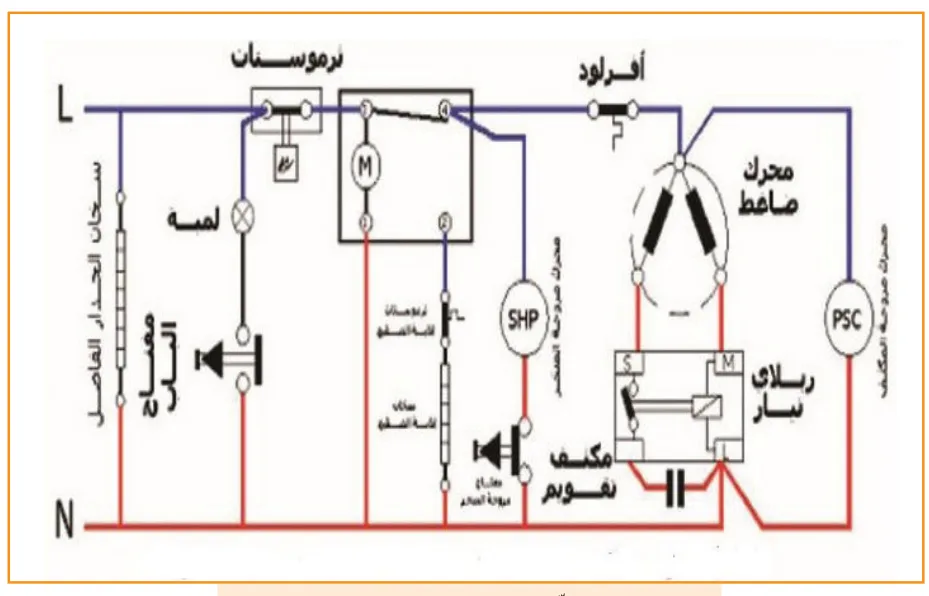

يبيّن شكل (12) مخطّط الدائرة الكهربائية لثلاجة تبريد الهواء.

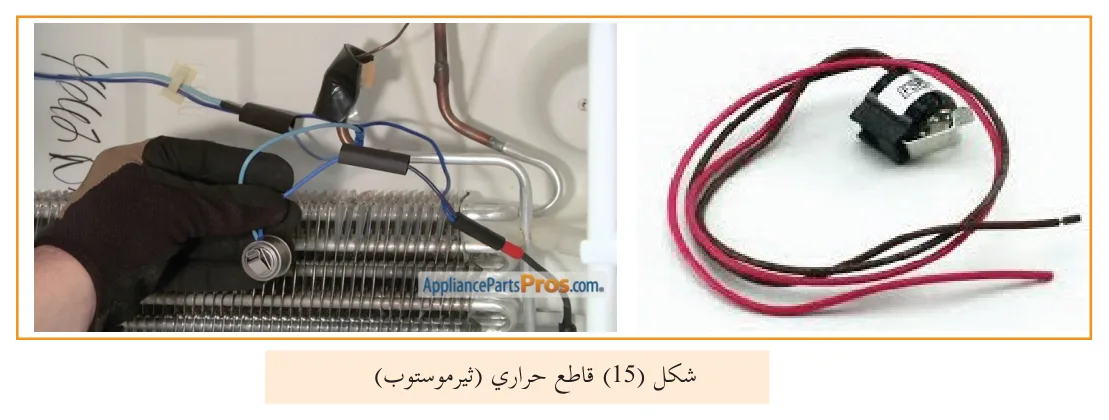

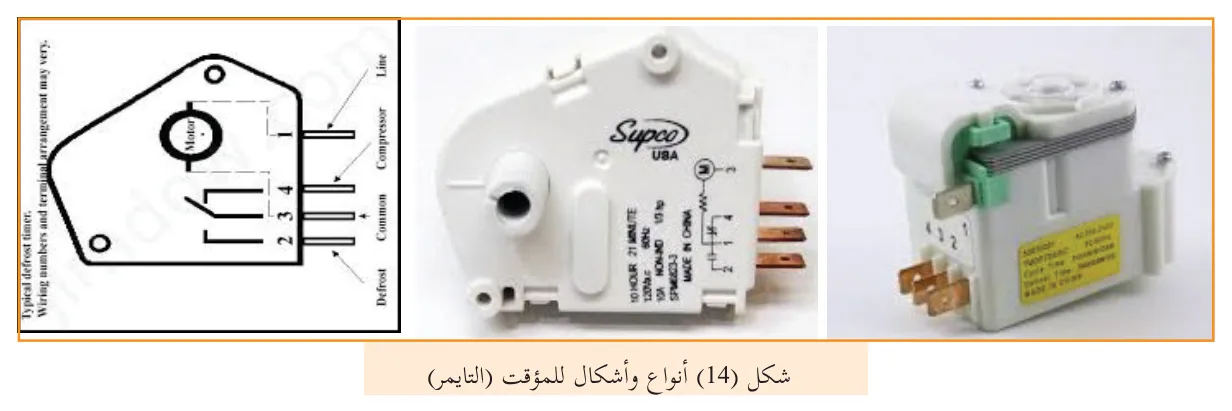

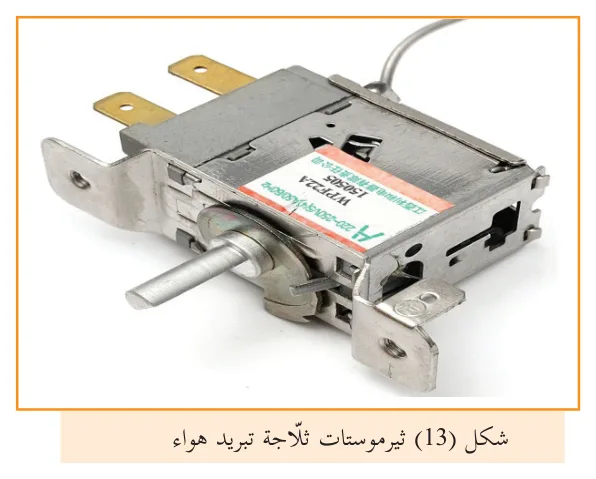

مبدأ عمله: يثبت الثيرموستوب على معدن المبخّر، كما في الشكل (15)، وموصول على التوالي مع سخّان الإذابة، وتكون قطع التماس بحالة الوصل بفعل برودة المبخّر، وعندما يبدأ عمل دائرة إذابة الجليد بالعمل بفصل الضاغط وتشغيل السخّان، يبدأ السخّان بإذابة الجليد عن المبخّر؛ لغاية وصول درجة حرارة المبخّر لحدود (4 مئوي)، فتفتح التماسات الخاصّة بالثيرموستوب؛ بفعل تمدّد معدن الثيرموستوب، ويتوقف السخّان عن العمل، وعندما ينهي التايمر دورته الزمنيّة بفصل السخّان وتشغيل الضاغط تبدأ درجة حرارة المبخّر بالانخفاض، فتغلق قطع التماس الخاصّة بالثيرموستوب بفعل تقلص معدن الثيرموستوب لبدء دورة إذابة جديدة عندما ينهي التايمر فترة تشغيل الضاغط، وهكذا تعمل دائرة إذابة الجليد. ملاحظة: يمكن أن تنتهي دورة التايمر قبل وصول درجة حرارة المبخّر إلى (4 مئوي) بسبب زيادة كمّيّة الجليد على المبخّر.

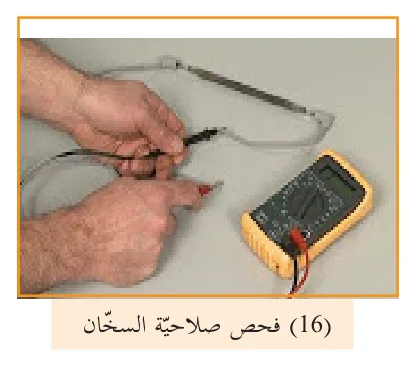

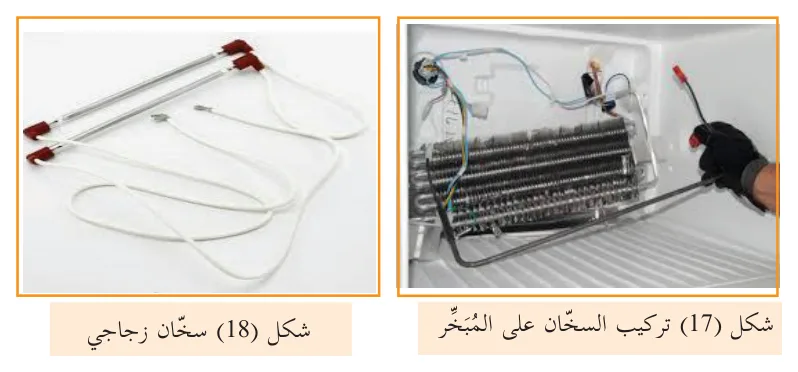

4 السخّان الكهربائي: وظيفته: إذابة الجليد المتراكم على أنابيب المبخّر، ويتم تحديد صلاحية السخّان باستخدام جهاز الأوميتر بقياس المقاومة بين طرفي السخّان، كما في الشكل (16)، وكذلك التأكد بعدم وجود أي قراءة للأوميتر بين أحد أطراف السخّان وجسم السخّان (فحص الأرضي للسخّان). يركب السخّان بمجري خاص على سطح المبخّر المزعنف حسب شكله، ولكل مبخّر السخّان الخاصّ به، كما في شكل (17)، وهناك أنواع وأشكال متعددة للسخّانات الكهربائية المستخدمة بالثلاجات المنزلية كما في شكل (18). عند وصل التايمر مع السخّان ومع الثيرموستوب تسمى هذه الدائرة بدائرة إذابة الجليد بالثلاجة، وأي عطل بهذه الدائرة سيؤدي إلى تراكم الجليد على المبخّر، وبالتالي انسداد مجاري توزيع الهواء (السحب والدفع للمروحة)، وبالتالي خلل في عملية التبريد بالثلاجة.

5 مروحة المبخر:

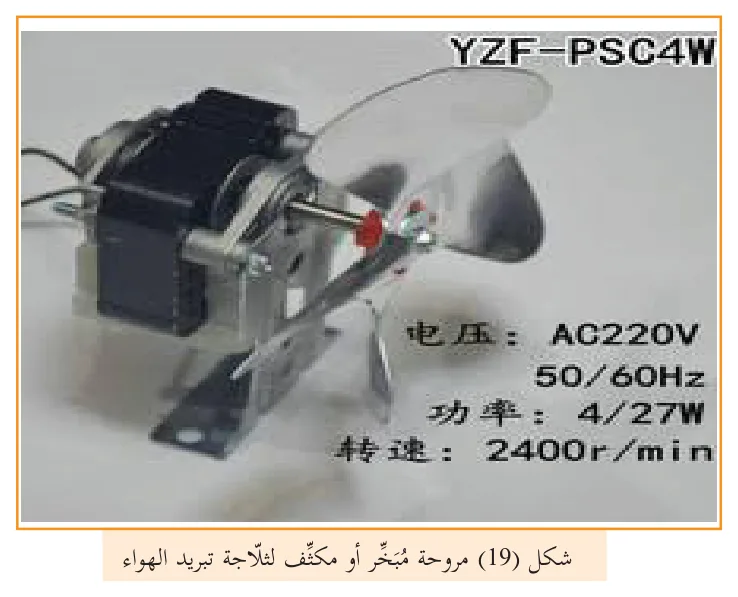

الوظيفة: سحب الهواء من حجرة الطعام الطازجة وحجرة (الفريزر)، ودفعه عبر زعانف وأنابيب المبخر، ويخرج باردا إلى الحجرات مرة أخرى، في حال حدث عطل بمروحة المبخر، كما في شكل (19) سيؤدي ذلك إلى توقف حركة الهواء عن الدوران، وتضعف عملية التبريد، ثم تبدأ عملية التشمع على المبخر، وتتوقف عملية التبريد نهائيا، وهذه المراوح من النوع المحوري، في معظم ثلاجات تبريد الهواء اليوم تستخدم مكثفا مزعنفا مع مروحة محورية مثبته أسفل الثلاجة بين الضاغط والمكثف المزعنف، ويجب أن تتم عملية تنظيف المروحة والمكثف من الأتربة والغبار بشكل دوري لضمان عمل جيد للثلاجة.
