صيانة الدائرة الكهربائية للثلاجة متعددة الحجرات مع جهاز صناعة الثلج ذات التحكم الإلكتروني

4-3 الموقف التعليمي الرابع: صيانة الدائرة الكهربائية للثلاجة متعددة الحجرات مع جهاز صناعة الثلج ذات التحكم الإلكتروني.

وصف الموقف التعليمي: حضر صاحب ثلاجة إلى قسم الصيانة الذي تعمل به، واشتكى من أن الثلاجة المنزلية لديه متعددة الحجرات تحكم إلكتروني فيها ’جهاز صناعة الثلج‘ متوقف عن العمل، ولا يوجد ماء بارد بحنفية الثلاجة.

1. ما أعطال جهاز صناعة الثلج الكهربائية والإلكترونية؟
2. أوضح عمل وحدة التزود بالماء البارد بالثلاجة متعددة الحجرات.
3. أحضر جهاز صناعة ثلج تالف، أفك جميع أجزائه الكهربائية والميكانيكية، أحدد سبب التلف، ثم أعد تركيب الأجزاء مرة أخرى، مراعيا مبدأ ما فك أولاً يركب أخيراً.

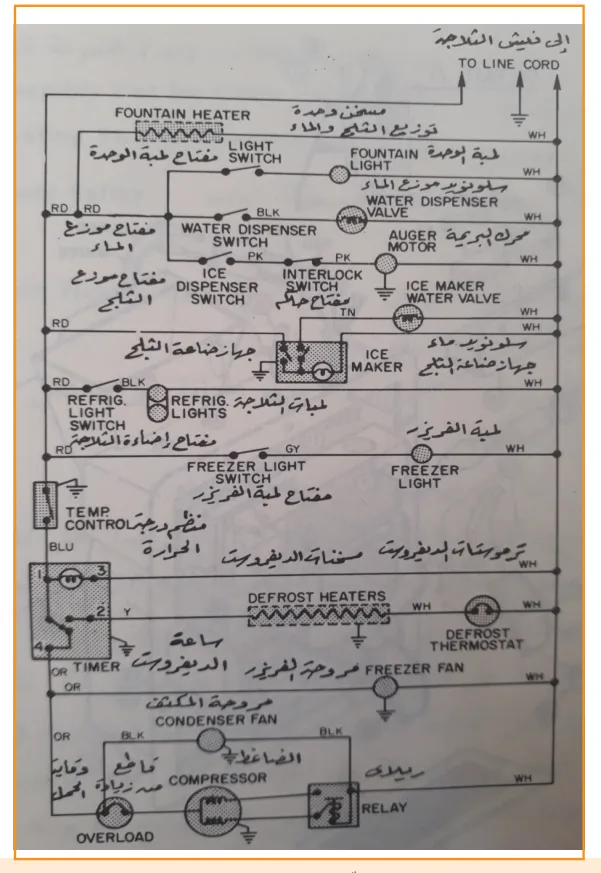

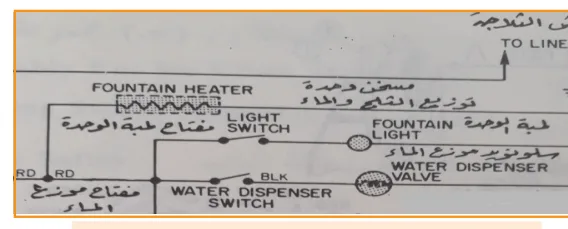

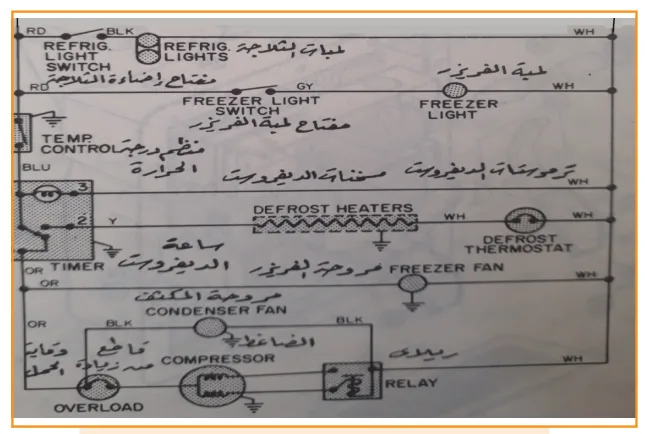

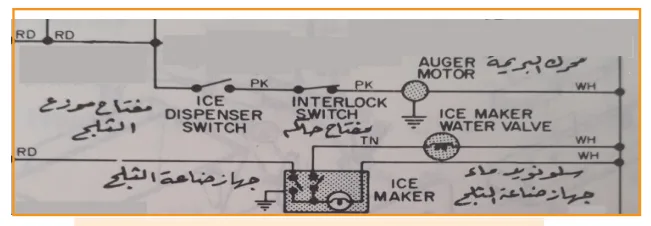

إن دائرة الكهرباء وتوصيلاتها لهذا النوع من الثلاجات، كما في شكل (1) هي ذاتها الدائرة الكهربائية لثلاجة تبريد الهواء ذات التحكم العادي، كما في شكل (2) مضافاً إليها مخطط الدائرة الكهربائية لجهاز صناعة الثلج، كما في شكل (3)، ومخطط الدائرة الكهربائية لوحدة توزيع الثلج والماء، كما في شكل (4)، وكذلك عند تتبع مخطط الدائرة الكهربائية للثلاجة متعددة الحجرات مع جهاز صناعة الثلج، كما في شكل (1) ستجد أن المخطط يتكون من دمج الشكل (2)، والشكل (3)، والشكل (4).

من خلال تتبع الدائرة الكهربائية البسيطة لوحدة توزيع الماء والثلج ومبدأ عملها يمكن تحديد أعطالها الكهربائية كالآتي:

1. تلف واحتراق صمام (بلف) القفل الكهربائي المزدوج، فأحد هذين البلفين يخدم خزان الماء الذي يتم فيه تبريد الماء، والبلف الآخر يخدم جهاز صناعة الثلج.
2. تلف مفتاح موزع الماء.
3. احتراق وتلف الصمام الكهرومغناطيسي (سيلونويد) موزع الماء.
4. تلف بدائرة الإنارة للوحدة (مصباح والمفتاح).
5. احتراق المسخن الكهربائي الخاص بتبخير الماء الزائد أثناء الاستخدام والتخلص منه.

من خلال تتبع الدائرة الكهربائية البسيطة لجهاز صناعة الثلج ومبدأ عمله يمكن تحديد أعطاله الكهربائية كالآتي:

1. تلف واحتراق صمام (بلف) القفل الكهربائي المزدوج أسفل خلف الثلاجة.
2. تلف مفتاح موزع الثلج.
3. تلف مفتاح التعشيق (interlock switch) لجهاز صناعة الثلج.
4. احتراق محرك البريمة (اللولب دافع مكعبات الثلج).
5. تلف الصمام الكهرومغناطيسي (سيلونويد) ماء جهاز صناعة الثلج.
6. تلف مفتاح التشغيل.
7. احتراق سخانة أنبوبة الملء.
8. أعطال وحدة تلف وحدة حس الحرارة بالجهاز.
9. تلف وقطع بالتوصيلات الكهربائية.
10. تلف محرك جهاز صناعة الثلج.

إن الجزء الوحيد الذي يمكن استبداله بمجموعة رأس جهاز صانع مكعبات الثلج هو وحدة حس الحرارة المركبة بها، بعد التأكد من عدم وجود عوارض حرارية، كأن تكون درجة حرارة (الفريزر) أعلى من (-10م)، والتأكد من الأسلاك الواصلة إلى مجموعة رأس الجهاز، وعمل (بلف) القفل الكهربائي وعمل مسخن أنبوبة الملء والأسلاك الواصلة للبلف، عدا ذلك يجب استبدال وحدة الرأس كاملة.

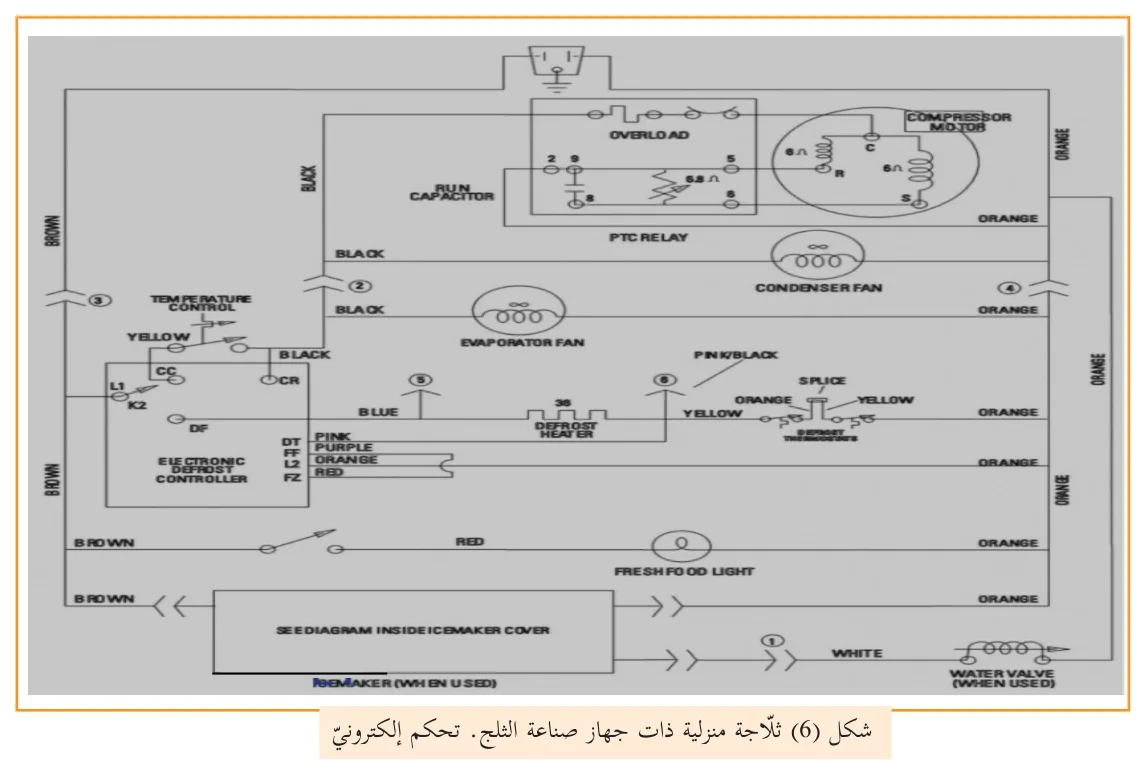

مع التطور والتحكم الإلكتروني دخل هذا الأخير إلى أجهزة التبريد المنزلي، وأصبح التعامل مع هذه الأجهزة سهلاً ومريحاً. يبين الشكل (6) مخطط للدائرة الكهربائية للثلاجة متعددة الحجرات مع جهاز صناعة الثلج –تحكم إلكتروني، عند تتبع المخطط الكهربائي ستجد أن الفرق بين التحكم العادي، كما في شكل (4) والتحكم الإلكتروني، كما في شكل (6) هو وجود لوحة إلكترونية للتحكم، وباقي مخطط أجزاء الدائرة الكهربائية في المخططين تقريباً متماثل.

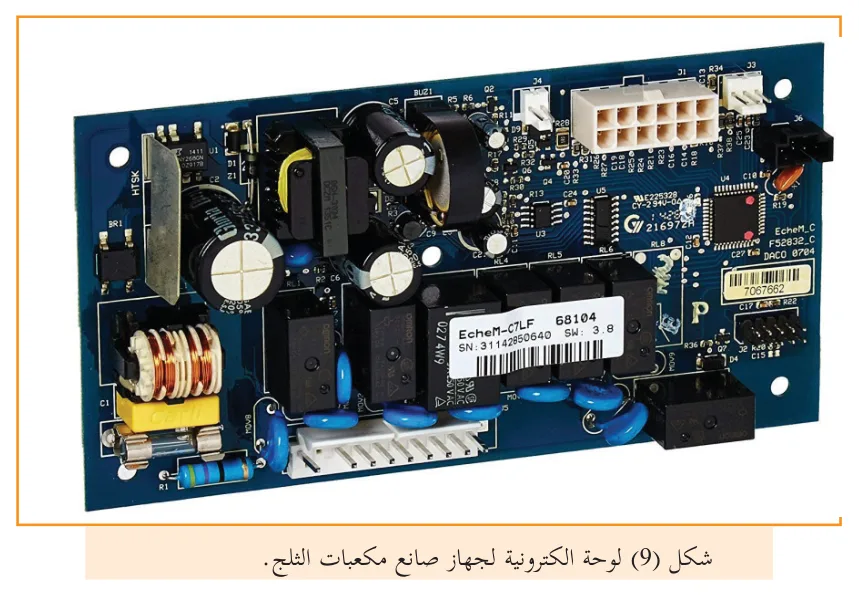

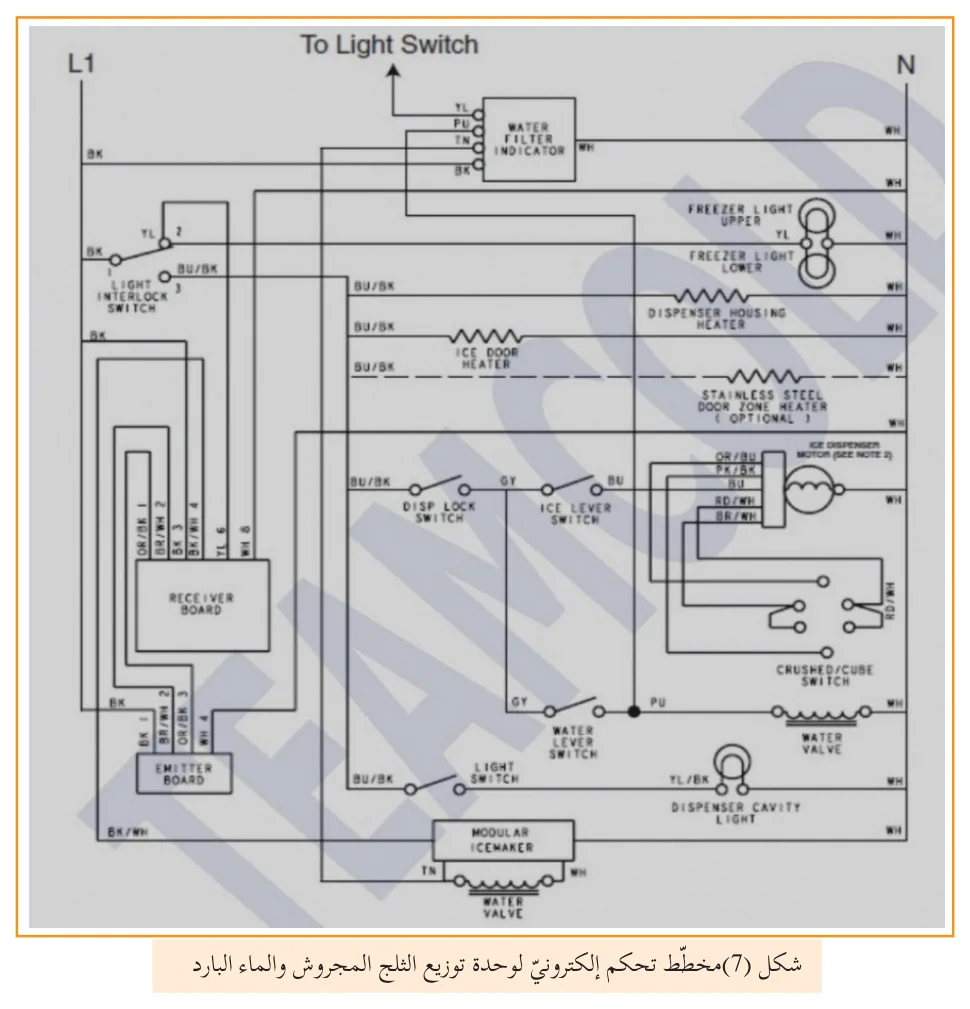

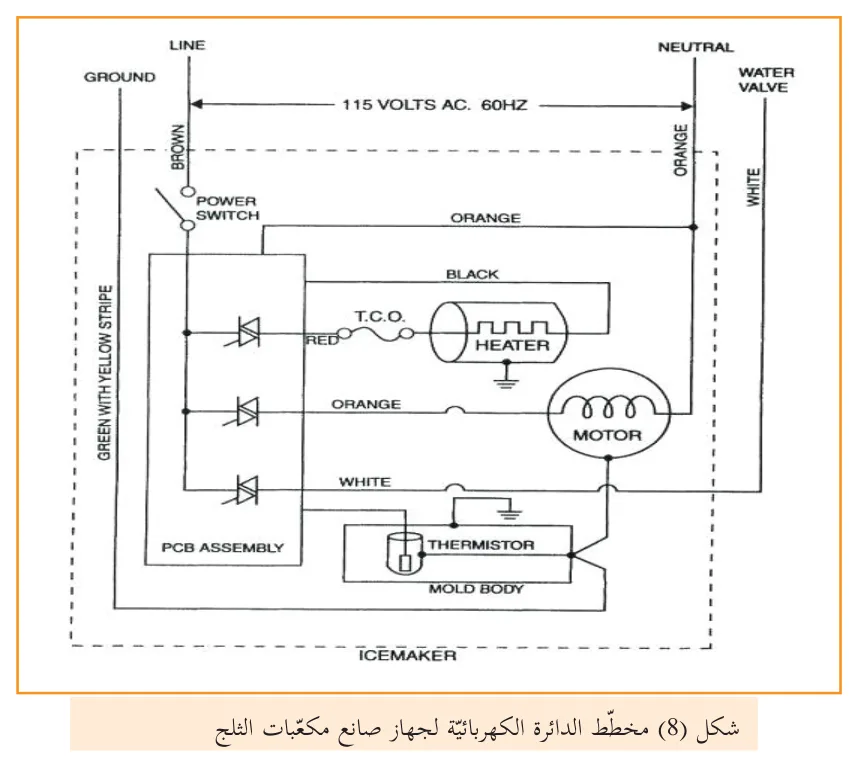

في الثلاجات متعددة الحجرات الحديثة التي تحتوي على جهاز ثلج ووحدة توزيع الماء البارد والثلج ذات التحكم الإلكتروني يوجد لوحة إلكترونية رئيسية للتحكم بعمل دورة التبريد، كما في شكل (6)، ولوحة إلكترونية مستقلة لكل من وحدة توزيع الماء البارد والثلج، كما في شكل (7)، ولوحة إلكترونية مستقلة للتحكم بجهاز صناعة الثلج، كما في شكل (8). يجب فحص الدائرة الكهربائية والإلكترونية الخاصة بجهاز صناعة مكعبات الثلج والتوصيلات الخاصة بها عند حدوث عطل بها، وفحص سلامة نقاط كل من المحرك الكهربائي، والمسخن، ونقاط المجس الحراري، ونقاط مفتاح التشغيل، أو استبدال اللوحة بأخرى جديدة، إن لزم الأمر شكل (9). وكذلك استبدال كل من اللوحة الإلكترونية الخاصة بكل من دورة التبريد، ولوحة توزيع الماء البارد والثلج عند حدوث أعطال بها.

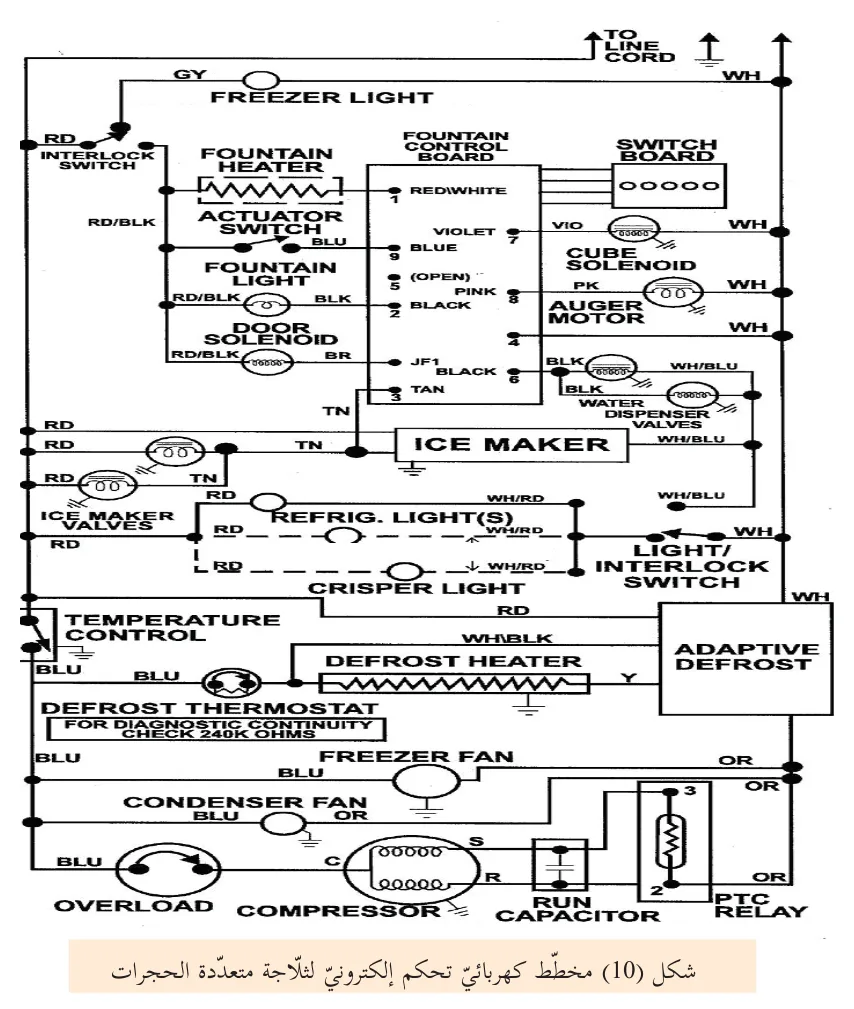

يبين الشكل (10) مخطط كهربائي لأحد أنواع الثلاجات التي تحتوي على جهاز صناعة الثلج ووحدة توزيع الماء والثلج.

أضع دائرة حول رمز الإجابة الصحيحة فيما يأتي:

1. ما أجزاء الدائرة الكهربائية للثلاجة المنزلية العادية؟

• أ. ملفات الضاغط + مرحل + قاطع الحمل الزائد + ثيرموستات.
• ب. مكثف دوران + مسخن باب + ملفات الضاغط + ثيرموستات.
• جـ. مرحل (PTC) + قاطع الحمل الزائد + مؤقت + ثيموستوب.
• د. ملفات الضاغط + مكثف بدء + ثيرموستات + مروحة مبخر.

2. كيف يتم فحص سخان إذابة الجليد بثلاجة تبريد الهواء؟

• أ. بجهاز الفولتميتر.
• ب. بجهاز الأميتر لفحص مقاومة السخان.
• جـ. بجهاز الأوموميتر لفحص مقاومة السخان.
• د. جميع ما ذكر صحيح.

3. ما وظيفة القاطع الحراري (الثيرموستوب) بدائرة الكهرباء لثلاجة تبريد الهواء؟

• أ. منع دخول وسيط التبريد بشكل ساخن إلى المبخر.
• ب. فصل الضاغط عن العمل عند ارتفاع درجة حرارته.
• جـ. المحافظة على درجة حرارة ثابتة داخل الثلاجة.
• د. فصل التيار الكهربائي عن سخان إذابة الجليد عند ارتفاع درجة الحرارة بالمبخر للحد غير المسموح به.

4. ما دلالة الضوء الأصفر بدائرة الكهرباء (للفريزر) المنزلي؟

• أ. (الفريزر) معطل.
• ب. تم تشغيل التجميد السريع.
• جـ. فصل بالثيرموستات.
• د. (الفريزر) يعمل بشكل طبيعي، ولا يوجد مشكلة.

5. ما سبب العطل الكهربائي المحتمل لعدم إعطاء ماء من حنفية الثلاجة متعددة الحجرات بالرغم من أن جهاز صناعة الثلج يعمل؟

• أ. بلف الماء المزدوج تالف.
• ب. مفتاح موزع الماء لا يعمل.
• جـ. تلف بوحدة الإنارة لوحدة توزيع الماء والثلج.
• د. انسداد بأنبوب الماء للحنفية.

كيف يتم تحديد أطراف المؤقت الزمني في ثلاجة تبريد الهواء؟

ما ميزات التحكم الإلكتروني بالثلاجات؟

أشرح عمل جهاز صناعة مكعبات الثلج في الثلاجة متعددة الحجرات.

أحدد دلالات ألوان لمبات الإشارة الثلاث (أحمر، أخضر، أصفر) في دائرة الكهرباء (للفريزر) المنزلي.

أحدد الأعطال المحتملة باللوحة الإلكترونية للثلاجة المنزلية.

أقارن بين أجزاء الدائرة الكهربائية للثلاجة العادية وأجزاء الدائرة الكهربائية لثلاجة تبريد الهواء.

• أستبدل التحكم بثلاجة تبريد هواء من تحكم عادي إلى ثلاجة ذات تحكم إلكتروني باستخدام إحدى الطرق الآتية:

1. لوحة إلكترونية كاملة.
2. ثيرموستات إلكتروني (ديجتال) يحتوي على دائرة إذابة الجليد.

   يفضل إستخدام كونتاكتر خارجي للضاغط، وكونتاكتر للسخان من أجل حماية الثيرموستات من شدة التيار العالي.

• أعمل على ضبط ومعايرة درجات الحرارة على الثيرموستات المرغوب للعمل عندها، وكذلك معايرة وضبط درجات الحرارة للسخان والزمن المطلوب.

](figure) مع مراعاة مراحل المشروع (اختيار المشروع، خطة المشروع، تنفيذ المشروع، تقويم المشروع).
