صيانة الدائرة الكهربائية لثلاجة منزلية - تبريد الهواء ذات التحكم الإلكتروني

2-3 الموقف التعليمي الثاني: صيانة الدائرة الكهربائية لثلاجة منزلية - تبريد الهواء ذات التحكم الإلكتروني.

وصف الموقف التعليمي: حضر صاحب مطعم إلى الورشة التي تعمل بها، واشتكى من أن ثلاجته المنزلية ذات تحكم إلكتروني لا تعمل أبداً وطلب اصلاحها.

1. بماذا يمتاز التحكم الإلكتروني بالثلاجات عن التحكم العادي للثلاجة المنزلية؟
2. ما وظيفة اللوحة الإلكترونية بدائرة الثلاجة الكهربائية؟ كيف يتم تحديد العطل فيما إذا كانت هي المسؤولة عنه؟
3. ما وظيفة المحول الكهربائي في اللوحة الإلكترونية؟
4. أحضر مجموعة من المجسات الحرارية الإلكترونية، أحدد نوع كل مجس، أضع لاصقاً على المجس يبين نوعه.

تتميز الثلاجة ذات التحكم الإلكتروني بمزيد من مرونة الاستخدام، كالتحكم الدقيق بدرجة الحرارة مما ينعكس إيجاباً على المحافظة على المأكولات بالثلاجة لمدة أطول، ما عليك إلا أن تضبط درجة الحرارة المطلوبة على شاشة العرض، حيث يظهر على الشاشة حالة الثلاجة والأعطال وقت حدوثها. يوفر التحكم الإلكتروني مزيدا من الحماية للضاغط من الحرارة الزائدة والناتجة من شدة التيار الزائد؛ نتيجة سوء الاستخدام، أو العمل قبل فترة تعادل الضغوط أو الهبوط في فرق الجهد الكهربائي من المصدر، ومن خلال ما سبق، فإن كل هذه الميزات تؤدي إلى توفير في الطاقة الكهربائية؛ مما يجعل الثلاجة ذات التحكم الإلكتروني ثلاجة اقتصادية.

1. دائرة التغذية والتحكم، وتعمل على تجزئة الجهد وتنظيمه (5 فولت، 12 فولت، 220 فولت).
2. مرحلات للأجزاء الكهربائية بالثلاجة العاملة بالضغط العالي 220 فولت (الضاغط، ومروحة المكثف، ومروحة المبخر، وسخان إذابة الجليد الكهربائي).
3. مدخلات لربط المجسات الحرارية (مجس حرارة المبخر، ومجس حرارة حجر المأكولات، والمصدر الرئيسي للتيار).

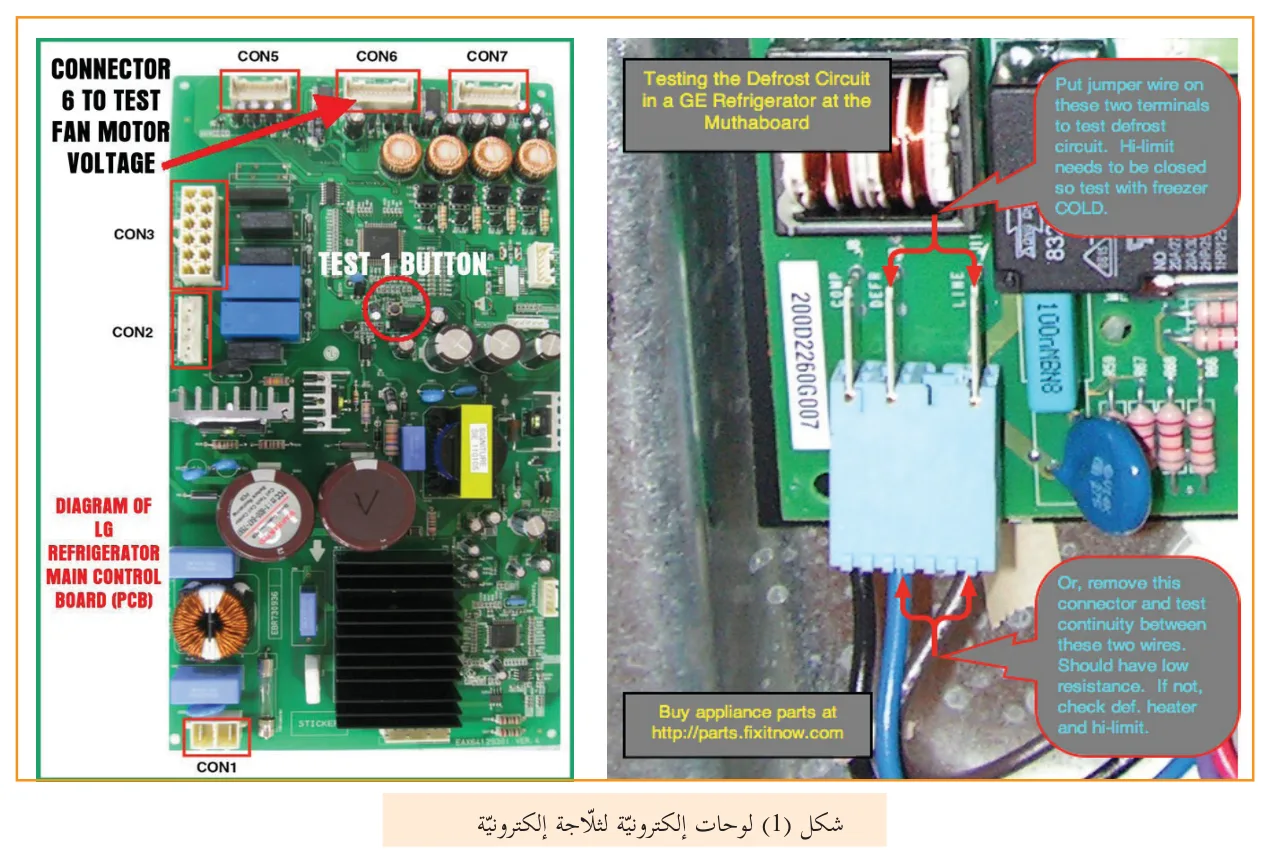

4. مخارج ربط أطراف كل من الضاغط، ومروحة المبخر، ومروحة المكثف، والسخان، وإنارة الثلاجة، كما في الشكل (1).

تزوّد اللوحة الإلكترونية بمجسات حرارة (PTC) أو (NTC)، حيث تتحسس حرارة معدن المبخر كمجس الثيرموستوب التابع لسخان إذابة الجليد، أو مجس حرارة الهواء المسحوب من حجرة المبخر، أو مجس حرارة الهواء المسحوب من حجرة المأكولات الطازجة، وإعطاء هذه البيانات للوحة الإلكترونية، التي بدورها تستطيع ترجمتها إلى أوامر فصل التيار الكهربائي أو وصله في ملفات الريلاهات، التي بدورها تشغل الأجزاء الكهربائية أو توقفها عن العمل.

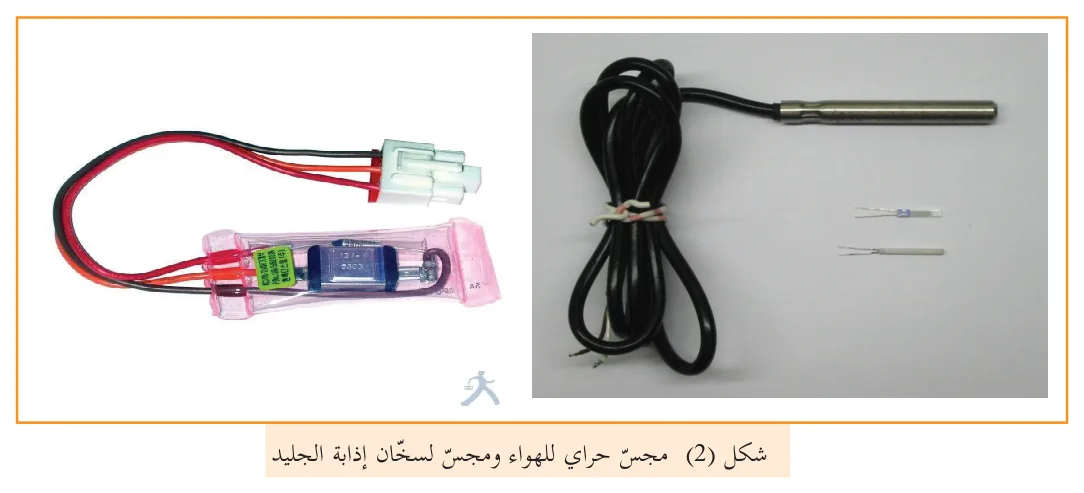

تصنع هذه المجسات، كما في شكل (2) من مادة الثيرموستور، وهي مادة موصلة أو شبه موصلة، لها معامل حرارة موجب (PTC) أو سالب (NTC)، وهي مادة تغير من مقاومتها الكهربائية تبعاً للتغير بدرجة حرارتها.

• PTC (Positive Tempreture Coefficient): تتناسب مقاومة مادة الثيرموستر تناسباً طردياً مع التغير بدرجة حرارتها.
• NTC (Negative Tempreture Coefficient): تتناسب مقاومة مادة الثيرموستر تناسباً عكسياً مع التغير بدرجة حرارتها.

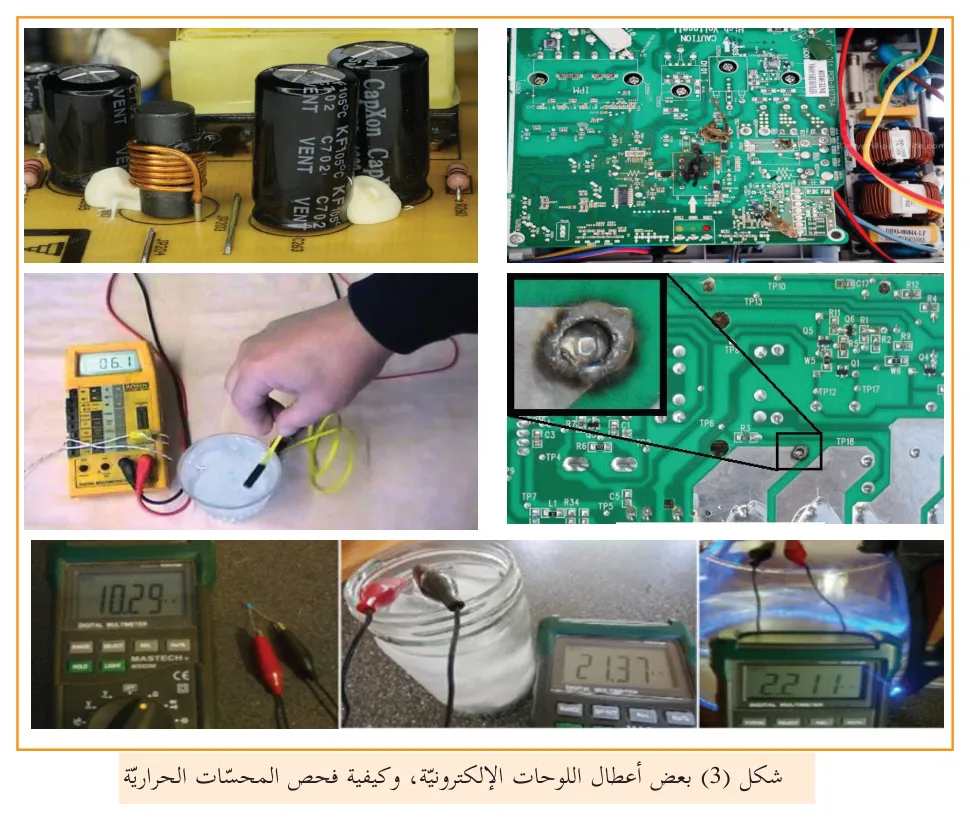

بشكل عام عند حدوث أعطال كهربائية أو إلكترونية باللوحة الإلكترونية للثلاجة، كما في شكل (3) تكون خيارات الصيانة والتصليح للوحة محدودة، وفي معظم الحالات يتم تغيير اللوحة كاملة بأخرى جديدة، وذلك بعد التأكد من الآتي:

1. التأكد من عدم وجود فصل بلحام مكونات اللوحة من مقاومات ومكثفات ونقاط وصل مداخل ومخارج اللوحة، وخاصة نقاط وصل الضغط العالي للتيار (220) فولت، وعند نقاط ربط المرحلات باللوحة؛ بسبب الحرارة الزائدة نتيجة الاستخدام الطويل للثلاجة، ويتم إعادة اللحام على هذه النقاط.
2. فحص حالة المكثفات الكهربائية على اللوحة، وخاصة عند حدوث انتفاخ أو خصر بهذه المكثفات، وتستبدل بأخرى جديدة، وبنفس المواصفات والأرقام الخاصة بها.
3. التأكد من سلامة المصهرات (الفيوزات)، واستبدال التالف منها بنفس قيمة شدة التيار المسموح بها.
4. فحص سلامة إخراجات المحول الكهربائي الخاص باللوحة، وأنها بنفس قيم الفولت المطلوبة حسب كتالوجات الشركة الصانعة.
5. يتم فحص قيمة الفولت المعطاة من نقاط المخرجات للوحة، والتأكد من أنها بنفس قيمة الفولت المطلوبة لتشغيل مكونات وأجهزة الثلاجة الكهربائية حسب كتالوجات الشركة الصانعة.
6. فحص سلامة المجسات الحرارية (NTC, PTC) وذلك بأن تكون قيمة مقاومة المجس الحراري متوافقة مع درجة حرارته حيث تزود الشركات الصانعة جداول تبين ذلك كما بالجدول (1).

جدول (1): مقاومة المجسات الحرارية ودرجة الحرارة المتوافقة معها لثلاجة LG.
