صيانة الدائرة الكهربائية (للفريزر) (المجمد) المنزلي

3-3 الموقف التعليمي الثالث: صيانة الدائرة الكهربائية (للفريزر) (المجمد) المنزلي.

وصف الموقف التعليمي: أحضر صاحب محل أسماك إلى قسم الصيانة الذي تعمل به (فريزر) منزلي بتحكم عادي، وقال: إن (الفريزر) لا يعمل، وإن هناك ضوءاً أحمر على لوحة التحكم يبقى مضاء فقط.

1. ما الأسباب المحتملة للأعطال الكهربائية (للفريزرات) المنزلية ذات التحكم العادي؟
2. هل تلاحظ أن هناك فرقاً بين أجزاء الدائرة الكهربائية في الثلاجة المنزلية - تبريد الهواء، والدائرة الكهربائية في (الفريزر)/ تبريد الهواء؟ أفسر ذلك.
3. أقارن بين أجزاء الدائرة الكهربائية الرئيسة للثلاجة العادية، وأجزاء الدائرة الكهربائية (للفريزر)- تبريد عادي.

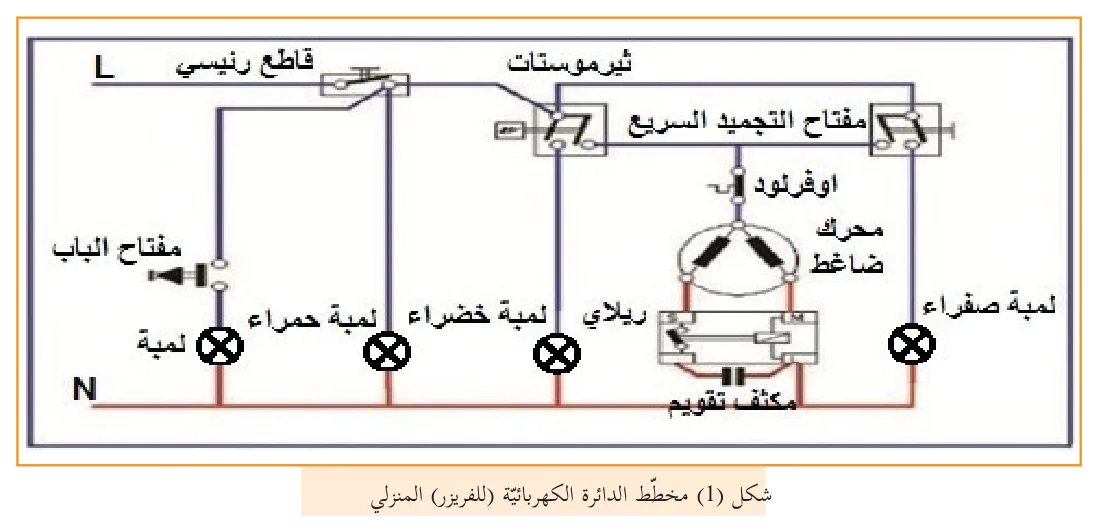

تتكون الدائرة الكهربائية (للفريزر) المنزلي، كما في شكل (1) من الأجزاء الآتية:

1. مفتاح رئيسي كبسة (on-off).
2. ثيرموستات ثلاثي الأطراف خاص بالمجمدات.
3. قاطع الحمل الزائد (أوفرلود).
4. المرحل (ريلاي الضاغط).
5. مكثف تقويم.
6. لمبات إشارة تبين حالة (الفريزر) ووضعه (أخضر - أحمر - أصفر).
7. لمبة إنارة الصندوق مع القاطع على الباب.
8. مفتاح التجميد السريع.

عند وضع فيشة الكهرباء (للفريزر) بمصدر التيار الكهربائي نستخدم كبسة (on-off) لتشغيل (الفريزر) فيضيء الضوء الأخضر أي أن (الفريزر) يعمل بشكل سليم، وعندما يضيء الضوء الأحمر فهذا يعني أن درجة الحرارة قد وصلت للدرجة المضبوطة على الثيرموستات، فيفصل الثيرموستات التيار عن الضاغط، وإذا استمر الضوء الأحمر لفترة طويلة، فهذا مؤشر لوجود خلل (بالفريزر)، والضوء الأصفر يضيء عند تشغيل مفتاح التجميد السريع الذي نستخدمه عندما يتطلب ذلك؛ بسبب وضع مأكولات بكميات كبيرة بنفس اللحظة، وعند الوصول إلى التجمد المطلوب يجب إعادة المفتاح إلى الوضع العادي، التجميد السريع هو عبارة عن عملية إلغاء لعمل الثيرموستات وتوصيل التيار مباشرة للضاغط.

تستخدم دائرة الضاغط الكهربائية مكثفاً تقويمياً موصولاً على التوالي مع ملف البدء (start) عند عمل الريلاي لتحسين معامل الأداء للضاغط، ويكون الضاغط من الضواغط ذات العزوم القوية بسبب طبيعة عمل المجمد.
